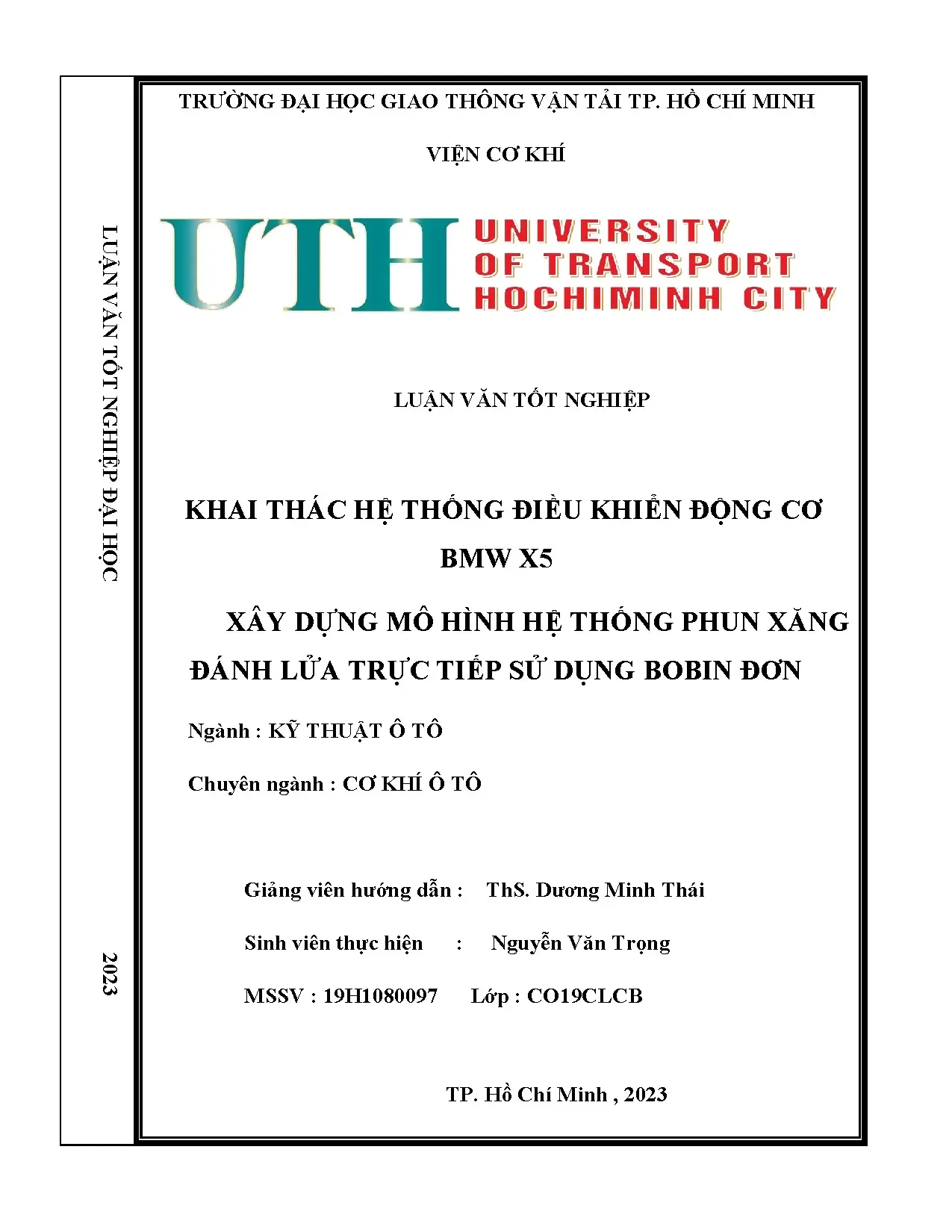

Luận văn: Khai thác hệ thống điều khiển động cơ BMW X5 & xây dựng mô hình phun xăng

Tài liệu phân tích chi tiết hệ thống điều khiển động cơ BMW X5 và mô hình hệ thống phun xăng, đánh lửa trực tiếp sử dụng bobin đơn.

Chuyên ngành

Cơ khí ô tô

Người đăng

Ẩn danh

Thể loại

Luận văn tốt nghiệp

2023

97
1
0

Phí lưu trữ

35 Point

Tóm tắt

I. Tổng quan về hệ thống phun xăng đánh lửa trực tiếp BMW X5

Hệ thống phun xăng đánh lửa trực tiếp (Direct Injection Spark Ignition) là công nghệ tiên tiến được tích hợp trên động cơ BMW X5, giúp cải thiện hiệu suất nhiên liệu và giảm khí thải. Hệ thống này hoạt động bằng cách phun xăng trực tiếp vào buồng cháy với áp suất cao, đồng thời điều khiển thời điểm đánh lửa chính xác thông qua các bôbin đơn. Công nghệ này được điều khiển bởi bộ điều khiển động cơ ECM (Engine Control Module), yếu tố quan trọng trong quản lý performance của xe. Hệ thống phun xăng đánh lửa trực tiếp đã trở thành tiêu chuẩn trong các dòng xe BMW hiện đại, mang lại những lợi ích vượt trội về hiệu suất, tiết kiệm nhiên liệu và quản lý khí thải.

1.1. Khái niệm và nguyên lý hoạt động cơ bản

Phun xăng đánh lửa trực tiếp là quá trình phun nhiên liệu trực tiếp vào buồng cháy thay vì vào cổng nạp. Hệ thống này sử dụng áp suất cao để tạo ra sương xăng mịn, kết hợp với đánh lửa tối ưu từ các bôbin đơn. Nguyên lý hoạt động dựa trên việc điều khiển chính xác lượng xăng, thời điểm phun và thời gian đánh lửa thông qua tín hiệu từ các cảm biến như cảm biến vị trí trục khuỷu, cảm biến áp suất nạp, và cảm biến nhiệt độ.

1.2. Ưu điểm của công nghệ phun xăng trực tiếp

Hệ thống phun xăng đánh lửa trực tiếp mang lại nhiều ưu điểm nổi bật: tiết kiệm nhiên liệu tối ưu, tăng công suất động cơ, giảm khí thải độc hại, cải thiện khả năng tăng tốc, và hiệu suất quán tính tốt hơn. Bôbin đơn đảm bảo độ chính xác cao trong việc điều khiển thời gian đánh lửa, giúp tối ưu hóa quá trình cháy xăng trong buồng cháy, từ đó nâng cao performance của động cơ BMW X5.

II. Các thành phần chính trong hệ thống điều khiển động cơ BMW X5

Hệ thống điều khiển động cơ (Engine Control Module - ECM) của BMW X5 bao gồm nhiều thành phần quan trọng phối hợp để điều khiển hiệu suất động cơ. Bộ điều khiển này nhận tín hiệu từ các cảm biến đa dạng và xử lý dữ liệu để điều khiển các thiết bị như kim phun xăng, bôbin đánh lửa, van tiết lưu và các hệ thống khác. Các thành phần chính bao gồm cảm biến áp suất nạp, cảm biến vị trí trục cam, cảm biến trục khuỷu, cảm biến oxy, cảm biến nhiệt độ và các mô-đun điều khiển specialized. Sự phối hợp hoàn hảo giữa các thành phần này đảm bảo hiệu suất tối ưuđộ tin cậy cao của hệ thống phun xăng đánh lửa trực tiếp.

2.1. Các cảm biến quan trọng trong ECM

Cảm biến áp suất nạp đo áp suất không khí trong cổng nạp để điều chỉnh lượng xăng phun. Cảm biến vị trí trục cam xác định vị trí van để điều khiển thời gian phun xăng. Cảm biến trục khuỷu (RPM) cung cấp thông tin vòng tua động cơ. Cảm biến oxy (O2) kiểm soát tỷ lệ hỗn hợp khí-xăng. Cảm biến nhiệt độ nước làm mátcảm biến tiếng gõ cũng đóng vai trò thiết yếu trong việc điều chỉnh các tham số động cơ.

2.2. Mô đun điều khiển kim phun và bôbin đánh lửa

Mô-đun điều khiển kim phun xăng áp suất cao (HDEV) điều khiển lượng xăng phun vào buồng cháy với độ chính xác cao. Bôbin đạo hàm (coil-on-plug) hoạt động dưới sự điều khiển của ECM để tạo ra điện áp cao cần thiết cho đánh lửa trực tiếp. Sự kết hợp giữa phun xăng tối ưuthời gian đánh lửa chính xác đảm bảo hiệu suất cháy toàn phần trong buồng cháy.

III. Quy trình kiểm soát hệ thống phun xăng và đánh lửa

Quá trình điều khiển hệ thống phun xăng đánh lửa trực tiếp diễn ra liên tục trong quá trình hoạt động của động cơ BMW X5. Bộ điều khiển ECM nhận và xử lý hàng nghìn tín hiệu từ các cảm biến mỗi giây để tính toán lượng xăng chính xác cần phun và thời điểm đánh lửa tối ưu. Quy trình này bao gồm các bước: đọc dữ liệu cảm biến, xử lý thông tin, tính toán tham số điều khiển, và gửi lệnh đến kim phun và bôbin đơn. Hệ thống phun xăng đánh lửa trực tiếp liên tục điều chỉnh dựa trên tác động của áp suất nạp, nhiệt độ, vòng tua động cơ và các yếu tố khác, đảm bảo hiệu suất động cơ ổn định.

3.1. Cấp nguồn và mạch điều khiển cơ bản

Mô-đun cung cấp điện áp tích hợp (IVM) cung cấp điện năng ổn định cho toàn bộ hệ thống điều khiển động cơ. Mạch cấp nguồn đảm bảo bôbin đạo hàm nhận được điện áp đủ để tạo ra độ cao điện thế cần thiết cho đánh lửa. Mạch nối đất ECM41 đóng vai trò quan trọng trong việc hoàn thành vòng mạch điện. Hệ thống cấp nguồn được thiết kế để ổn định và đáng tin cậy, đảm bảo hoạt động liên tục của hệ thống phun xăng và đánh lửa.

3.2. Mạch điều khiển phun xăng và đánh lửa

Mạch điều khiển kim phun gửi xung tín hiệu đến kim phun xăng để điều khiển thời gian và khoảng thời gian phun. Mạch điều khiển bôbin đơn điều khiển quá trình tích tụ năng lượng và phóng điện để tạo ra lửa đánh lửa. Cả hai mạch này hoạt động đồng bộ với nhau dưới sự điều phối của bộ điều khiển ECM, đảm bảo thời gian phun và thời gian đánh lửa khớp nhất với yêu cầu của quá trình cháy.

IV. Xây dựng mô hình hệ thống phun xăng đánh lửa trực tiếp sử dụng bôbin đơn

Mô hình hệ thống phun xăng đánh lửa trực tiếp được xây dựng dựa trên nguyên tắc hoạt động thực tế của động cơ BMW X5 để mục đích giáo dục và nghiên cứu. Mô hình này bao gồm mạch cấp nguồn, mạch điều khiển bơm xăng, mạch điều khiển đánh lửa, mạch điều khiển phun xăngmạch điện các cảm biến. Mô hình được lắp ráp trên khung cơ học với các thành phần điện tử được sắp xếp hợp lý để dễ dàng quan sát và điều chỉnh. Quá trình xây dựng mô hình giúp hiểu rõ hơn về cách hệ thống phun xăng đánh lửa trực tiếp hoạt động, đồng thời cung cấp công cụ học tập hữu hiệu cho các kỹ sư ô tô. Mô hình này cho phép thử nghiệm và kiểm chứng các chức năng cơ bản của bôbin đơn và các thành phần khác.

4.1. Thiết kế mạch điện và nguyên vật liệu

Mô hình điều khiển sử dụng bôbin đơn chất lượng cao và các linh kiện điện tử tiêu chuẩn để tái hiện chính xác hoạt động của hệ thống phun xăng đánh lửa trực tiếp. Các mạch điều khiển được thiết kế dựa trên sơ đồ khối hệ thống điều khiển động cơ của BMW X5. Nguyên vật liệu bao gồm bôbin đạo hàm, cảm biến mô phỏng, mạch điều khiển PWM, và các thiết bị đo lường cần thiết. Mô hình được lắp ráp cẩn thận để đảm bảo tính chính xácđộ an toàn điện.

4.2. Lắp ráp kiểm tra và thử nghiệm mô hình

Quá trình lắp ráp mô hình bao gồm việc xác định các chân ECU cần thiết, lắp đặt các linh kiện trên bảng điều khiển, và đấu dây điện theo sơ đồ thiết kế. Cấp nguồn cho mô hình và kiểm tra từng phần để đảm bảo hoạt động chính xác. Thử nghiệm hoạt động mô hình bao gồm kiểm tra tín hiệu phun xăng, thời gian đánh lửa, điện áp bôbinphản ứng của hệ thống với các tín hiệu cảm biến khác nhau, xác minh mô hình hoạt động đúng theo thiết kế.

18/12/2025

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU 1. Lý do chọn đề tài Ngành công nghiệp ô tô đã có những sự thay đổi rõ rệt về công nghệ phát triển trong những năm gần đây. Các hãng ô tô đã chú đặc biệt phát triển hệ thống điện trong động cơ nhằm đáp ứng các yêu cầu: tăng công suất động cơ, giảm tiêu hao nhiên liệu, giảm độ độc hại của khí thải, tăng tính an toàn và tiện nghi của ô tô.

Việc tìm hiểu những công nghệ tự động hóa mới trong hệ thống điện là cần thiết đối với nhiều người. Đối với sinh viên như em thì việc tìm hiểu hệ thống điện này là vô cùng cần thiết nhằm nâng cao kiến thức bản thân. Do đó, em chọn đề tài “Khai thác hệ thống điều khiển động cơ xe BMW X5 và xây dựng mô hình hệ thống phun xăng đánh lửa trực tiếp sử dụng bobbin đơn” nhằm có thể giúp em hoàn thiện kiến thức giữa lý thuyết và thực hành thực tế về hệ thống. Mục tiêu nghiên cứu Nắm vững kiến thức về hệ thống điều khiển động cơ.

Trình bày cấu tạo nguyên lý hoạt động của hệ thống. Đồng thời bài báo cáo này cũng có thể trở thành tài liệu tham khảo cho các sinh viên khóa sau. Phương pháp nghiên cứu Trong quá trình tìm hiểu, thực hiện đề tài em có sử dụng một số phương pháp nghiên cứu sau: - Tra cứu trong các tài liệu, giáo trình, đặc biệt là các tài liệu chi tiết của hãng BMW. - Tìm kiếm thông tin trên mạng Internet, các website trong và ngoài nước.

- Tham khảo ý kiến của các Giảng viên trong ngành cơ khí ô tô. - Nghiên cứu trực tiếp mô hình hệ thống cụ thể. Giới hạn đề tài - Đề tài chỉ giới hạn ở việc tìm hiểu về hệ thống điều khiển động cơ trong động cơ N62 trên BMW X5 (E70). - Có mô hình thực tế.

2 Luận Văn Tốt Nghiệp SVTH: Nguyễn Văn Trọng CHƯƠNG 2. TỔNG QUAN VỀ HỆ THỐNG ĐIỀU KHIỂN ĐỘNG CƠ TRÊN Ô TÔ 2. Tổng quan về hệ thống điều khiển động cơ trên BMW X5 Bộ điều khiển DME (hệ thống quản lý động cơ kỹ thuật số)(1) được đặt trong khoang thiết bị điện tử cùng với bộ điều khiển Valvetronic(2) và IVM ( mô-đun cung cấp tích hợp)(3).1 Khoang thiết bị điện tử DME điều khiển quạt ngăn thiết bị điện tử để làm mát hệ thống điện tử. Đầu nối bộ điều khiển có cấu trúc mô-đun và có mô-đun 5 đầu nối với 134 chân.2 Hình dáng chân đầu nối của DME Bộ điều khiển MED 9.2 được kết hợp với phát minh của chính BMW, bộ điều khiển Valvetronic.

Cả hai bộ điều khiển đều điều khiển động cơ N62. Bộ điều khiển Valvetronic điều khiển độ nâng van nạp. 3 Luận Văn Tốt Nghiệp SVTH: Nguyễn Văn Trọng 2. Chức năng của hệ thống Ngày nay với sự ra đời và phát triển mạnh của khoa học - công nghệ tự động điều khiển đã làm cơ sở và nền tảng cho việc thiết lập các hệ thống điều khiển động cơ trên BMW X5 đã giải quyết được các vấn đề hiện đang đặt ra như: công suất, suất tiêu hao nhiên liệu, khí thải… Không khí: Nhiên liệu Đánh lửa  Điều khiển Valvetronic Cung cấp nhiên liệu Đánh lửa trực tiếp  Van tiết lưu điện tử Điều khiển HDEV Kiểm soát tiếng gõ  Đồng hồ đo khối lượng Phun nhiên liệu Giám sát đánh lửa không khí màng nóng ECM 1 ECM 2 Khí thải: Kiểm soát hiệu suất: • Phun khí thứ cấp • Bi- VANOS • Cảm biến oxy trước và sau của chất xúc tác • Tình trạng dầu • Sưởi ấm cảm biến oxy • Quạt làm mát bằng điện • Bộ điều nhiệt MAP • Phát hiện cháy nổ • Máy phát điện • Kiểm soát thanh lọc bay hơi/Kiểm tra rò rỉ • Quạt làm mát E-Box • Đèn báo trục trặc • Khởi động thoải mái • Kiểm soát hành trình • Máy nén A/C (tải động cơ cao) • Nắp xả 4 Luận Văn Tốt Nghiệp SVTH: Nguyễn Văn Trọng 2.

Sơ đồ khối của hệ thống điều khiển động cơ Hình 2.3 Sơ đồ khối hệ thống điều khiển động cơ N62, phần 1 5 Luận Văn Tốt Nghiệp SVTH: Nguyễn Văn Trọng Hình 2.4 Sơ đồ khối hệ thống điều khiển động cơ N62, phần 2 Bảng 2.1 Chú thích cho sơ đồ hệ thống điều khiển động cơ Kí hiệu Chú thích A Nắp xả van điện tử 6 Luận Văn Tốt Nghiệp SVTH: Nguyễn Văn Trọng A1 Khóa đánh lửa/CAS (hệ thống truy cập ô tô) ABS/ASC Hệ thống chống bó cứng phanh/kiểm soát ổn định tự động DISA Ống nạp có hình dạng thay đổi DME/ME 9.2 Bộ điều khiển động cơ EDK Van tiết lưu điện tử EV 1-8 Van phun 1-8 EWS 3 Thiết bị cố định điện tử 3 FPM Mô-đun bàn đạp ga G Máy phát điện xoay chiều HFM Máy đo khối lượng không khí màng nóng K1 Rơle DME K2 Rơle khởi động K3 Rơle bơm thứ cấp K4 Rơle van điện tử K5 Rơle cấp nguồn, cuộn dây đánh lửa 1-8 KS 1-2 Cảm biến gõ, xi-lanh 1-2 KS 3-4 Cảm biến gõ, xi-lanh 3-4 KS 5-6 Cảm biến gõ, xi-lanh 5-6 KS 7-8 Cảm biến gõ, xi-lanh 7-8 KWG Cảm biến trục khuỷu L1 Quạt điện tử L2 Quạt ngăn thiết bị điện tử LSH1 Cảm biến oxy phía sau bộ chuyển đổi xúc tác 1 LSH2 Cảm biến oxy phía sau bộ chuyển đổi xúc tác 2 7 Luận Văn Tốt Nghiệp SVTH: Nguyễn Văn Trọng LSV1 Cảm biến oxy phía trước bộ chuyển đổi xúc tác 1 LSV2 Cảm biến oxy phía trước bộ chuyển đổi xúc tác 2 NTC1 Cảm biến nhiệt độ đầu ra nước làm mát tản nhiệt NTC2 Cảm biến nhiệt độ nước làm mát tản nhiệt NWGA 1-2 Cảm biến trục cam xả NWGE 1-2 Cảm biến trục cam nạp P1 Cảm biến áp suất đường ống nạp P2 Cảm biến áp suấtxung quanh S Khối động cơ, ống nạp biến thiên S1 Công tắc áp suất dầu S2 Công tắc phanh SLP Máy bơm không khí thứ cấp SLV Van khí phụ T Hệ thống sưởi nhiệt điều khiển bằng bản đồ TEV Van thông hơi bình xăng OEZ Cảm biến tình trạng dầu VA 1-2 Trục cam xả Vanos VE 1-2 Trục cam nạp Vanos V SG Bộ điều khiển Valvetronic ZS 1-8 Thanh cuộn dây đánh lửa 1 đến 8 2. Nguyên tắc hoạt động Một mô-đun điều khiển MED 9.1 được sử dụng cho mỗi dãy xi-lanh. Cả hai mô- đun điều khiển đều có cùng thiết kế và được phân loại thành ECM 1 và ECM 2 theo chương trình. 8 Luận Văn Tốt Nghiệp SVTH: Nguyễn Văn Trọng ECM 1 nhận tín hiệu đầu vào từ cảm biến hoặc công tắc: • Mô-đun bàn đạp chân ga • Cảm biến tình trạng dầu • Máy phát điện • Nhiệt độ nước làm mát • Áp suất dầu ECM 1 truyền các tín hiệu này qua CAN cục bộ đến ECM 2.

Tất cả các tín hiệu đầu vào khác được truyền trực tiếp đến mô-đun điều khiển chịu trách nhiệm về dãy xi lanh có liên quan (xem trang tổng quan). Các tín hiệu đầu ra liên quan đến không chỉ một dãy xi-lanh (ví dụ: bơm nhiên liệu điện hoặc nắp ống xả) được truyền bởi ECM 1 đến các bộ truyền động tương ứng. Tín hiệu của cảm biến trục khuỷu được truyền đồng thời đến cả hai mô-đun điều khiển.1 điều chỉnh lượng nhiên liệu được phun. Với mục đích này, MED 9.1 nhận tín hiệu cảm biến áp suất đường ray và điều chỉnh áp suất này bằng van điều khiển lượng nhiên liệu theo giá trị được xác định bởi bản đồ chương trình.

Điều này đảm bảo rằng một lượng nhiên liệu xác định được phun trong khoảng thời gian phun. 9 Luận Văn Tốt Nghiệp SVTH: Nguyễn Văn Trọng 2. Khai thác hệ thống dây động cơ Hình 2.5 Bộ dây động cơ 1. Đầu nối phích cắm vào mô-đun hộp điện tử: ECM, Valvetronic và IVM 2.

Đầu nối phích cắm vào kim phun nhiên liệu 3. Đầu nối phích cắm cảm biến vị trí Valvetronic 4.Đầu nối phích cắm cảm biến vị trí trục cam 5. Đầu cắm đầu nối vào cuộn dây đánh lửa 6. Tín hiệu gián tiếp và hệ thống dây điện Không có kết nối trực tiếp tới đầu nối chẩn đoán OBD.

ECM được kết nối với ZGM (mô-đun cổng trung tâm) thông qua bus PT-CAN. Đầu nối chẩn đoán OBD được kết nối với ZGM. Rơle bơm nhiên liệu được điều khiển bởi ECM thông qua ZGM và ISIS (Hệ thống thông tin và an toàn tích hợp) bằng cách sử dụng bộ điều khiển túi khí trong 10 Luận Văn Tốt Nghiệp SVTH: Nguyễn Văn Trọng SBSR (trụ B vệ tinh bên phải). Điều này cho phép tắt bơm nhiên liệu trong trường hợp xảy ra tai nạn.

Các ECM được phân loại thành ECM 1 và ECM 2 theo kết nối bó dây (màu được mã hóa) và vị trí. ECM 1 nhận các tín hiệu đầu vào từ một cảm biến hoặc công tắc và truyền các tín hiệu này qua CAN cục bộ đến ECM 2. Tất cả các tín hiệu đầu vào tiếp theo được truyền đi trực tiếp (thông qua khai thác dây cứng) đến mô-đun điều khiển chịu trách nhiệm cho dãy xi-lanh có liên quan. Các tín hiệu đầu ra cần thiết cho cả hai dãy xi lanh được truyền bởi ECM 1 đến các bộ truyền động tương ứng.

Tín hiệu cảm biến trục khuỷu được truyền đồng thời đến cả hai mô-đun điều khiển 11 Luận Văn Tốt Nghiệp SVTH: Nguyễn Văn Trọng CHƯƠNG 3. KHAI THÁC HỆ THỐNG ĐIỀU KHIỂN TRÊN ĐỘNG CƠ 3. Các thành phần của bộ điều khiển động cơ ECM 3.1 Cảm biến áp suất trên đường ống nạp Các cảm biến áp suất (một cảm biến trên mỗi dãy) được đặt ở mặt sau của ống nạp (1 peizo-điện). Điện áp cung cấp từ ECM là 5 V, điện trở khác nhau của các cảm biến phụ thuộc vào áp suất đa tạp, điện áp đầu ra tín hiệu được xử lý bởi các ECM.

Áp suất đường ống nạp được tính toán bởi ECMs và được so sánh với áp suất xung quanh (đo bên trong ECM 1). Cần có một chân không ống nạp tối thiểu là 50 mbar cho chức năng thanh lọc bay hơi bình nhiên liệu. Độ chân không này được thiết lập bởi các van tiết lưu điện tử (4) và được giám sát bằng đường ống nạp cảm biến áp suất. Hiển thị bên phải là đầu vào đa tạp (lộn ngược) với cả hai cảm biến (1).1 Hình dáng, vị trí của cảm biến 3.2 Cảm biến vị trí trục cam Các ECM sử dụng tín hiệu từ các cảm biến trục cam để thiết lập kích hoạt các cuộn dây đánh lửa, thời điểm phun nhiên liệu hoàn toàn tuần tự chính xác và vận hành VANOS.

Các ECM giám sát dòng điện chạy qua các phần tử Hall làm cơ sở cho đầu ra tín hiệu.
