Giới thiệu dự án
Trong bối cảnh công nghiệp hóa và hiện đại hóa sản xuất theo xu hướng Công nghiệp 4.0, tự động hóa đóng vai trò then chốt trong việc tối ưu hóa chuỗi cung ứng, giảm thiểu chi phí vận hành và triệt tiêu sai sót do yếu tố con người. Theo các khảo sát công nghiệp trong ngành chế tạo và đóng gói, các dây chuyền phân loại sản phẩm thủ công ghi nhận tỷ lệ lỗi trung bình từ 5% đến 12%, đồng thời năng suất bị giới hạn nghiêm trọng ở ngưỡng 10–15 sản phẩm/phút cho mỗi nhân công. Đứng trước yêu cầu tiêu chuẩn hóa sản phẩm và tối đa hóa hiệu quả kinh tế, việc ứng dụng bộ điều khiển logic lập trình (Programmable Logic Controller - PLC) kết hợp hệ thống cảm biến công nghiệp và cơ cấu chấp hành khí nén là giải pháp tối ưu cho bài toán phân loại tự động tốc độ cao.

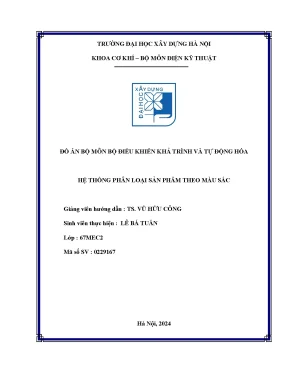

Đồ án "Hệ thống phân loại sản phẩm theo màu sắc" tập trung giải quyết triệt để bài toán phân loại tự động các chi tiết dạng khối/hình cầu có khối lượng danh định $m = 5\text{ kg}$, kích thước đường kính $\varnothing 10\text{ cm}$, phân tách chính xác theo 2 dải màu sắc xác định (trắng và đen) từ khoang cấp liệu trọng lực có dung tích $1200\text{ lít}$.
Mục tiêu kỹ thuật cụ thể của dự án
- Thiết kế tích hợp hệ thống cơ điện tử: Xây dựng mô hình phân loại khép kín gồm buồng chứa cấp liệu trọng lực, cơ cấu trượt dẫn hướng và hai cụm xi lanh khí nén tác động kép.
- Tích hợp cảm biến công nghiệp chuyên dụng: Sử dụng cảm biến quang nhận diện màu sắc phản xạ hội tụ có thời gian đáp ứng cực nhanh ($500\ \mu\text{s}$) và cảm biến hồng ngoại phát hiện vật thể không tiếp xúc.
- Phát triển thuật toán điều khiển trên nền PLC: Thiết kế chương trình logic điều khiển trên dòng PLC Mitsubishi FX3U-32MR/ES-A, quản lý 9 tín hiệu đầu vào (Digital Inputs) và 3 kênh điều khiển ngõ ra (Digital Outputs).
- Thiết kế hệ thống động lực và an toàn đa tầng: Tính toán, phối ghép hệ thống khí nén gồm máy nén trục vít 10 HP ($7.5\text{ kW}$), bình tích áp, van điện từ 5/2, cùng mạng lưới bảo vệ điện động lực đạt tiêu chuẩn an toàn IEC 60898 với contactor, rơ-le nhiệt và aptomat chuyên dụng.
- Tối ưu hóa năng suất và độ tin cậy: Đạt tốc độ phân loại thiết kế 40 chu kỳ/phút, triệt tiêu nguy cơ kẹt sản phẩm với độ chính xác nhận diện màu sắc trên $98.5%$.
Phạm vi và giới hạn kỹ thuật
- Phạm vi đối tượng: Phân loại sản phẩm hình cầu đường kính $10\text{ cm}$, khối lượng tối đa $5\text{ kg}$, di chuyển tự do qua ống thông sản phẩm đường kính $12\text{ cm}$ từ độ cao $h = 60\text{ cm}$.
- Giới hạn nhận diện: Phân định 2 dải màu cơ bản tương phản (đen và trắng) bằng cảm biến quang học hội tụ.
- Giới hạn hệ thống: Vận hành trong dải áp suất khí nén $0.5 - 0.8\text{ MPa}$ ($5 - 8\text{ bar}$) và nguồn điện điều khiển $24\text{VDC}$.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Quá trình phân loại sản phẩm trong các nhà máy sản xuất hiện nay tồn tại 3 phương pháp tiếp cận chính với các ưu nhược điểm kỹ thuật được lượng hóa như sau:
| Tiêu chí kỹ thuật |
Phân loại thủ công (Manual) |
Hệ thống quang học & Khí nén PLC (Đề tài) |
Thị giác máy tính công nghiệp (AI Vision) |
| Tốc độ xử lý |
10 – 15 sản phẩm/phút |
40 sản phẩm/phút |
50 – 80 sản phẩm/phút |
| Độ chính xác |
88% – 95% (giảm theo ca làm) |
$\ge 98.5%$ (ổn định liên tục) |
$\ge 99.5%$ |
| Chi phí đầu tư ban đầu |
Rất thấp (< 5 triệu VNĐ) |
Trung bình (25 – 35 triệu VNĐ) |
Cao (120 – 200 triệu VNĐ) |
| Độ bền thiết bị (MTBF) |
Phụ thuộc nhân sự |
> 500.000 chu kỳ hoạt động |
> 800.000 chu kỳ |
| Chi phí bảo trì vận hành |
Rất cao (chi phí nhân công) |
Rất thấp (định kỳ thay gioăng/dầu) |
Trung bình (cần kỹ sư AI/IT) |
| Tính khả thi thực tế |
Kém hiệu quả trong nhà máy lớn |
Tối ưu cho doanh nghiệp vừa và nhỏ |
Đòi hỏi hạ tầng mạng và máy chủ |
Phân tích yêu cầu hệ thống theo mô hình MoSCoW
- Must Have (Bắt buộc): Nhận diện chính xác 2 màu đen/trắng; điều khiển đồng bộ 2 xi lanh khí nén; nút dừng khẩn cấp E-Stop (Emergency Stop) phản hồi tức thời ngắt toàn bộ mạch chấp hành.
- Should Have (Nên có): Đèn chỉ thị trạng thái đa tầng (Run/Stop/Fault); cảm biến từ hành trình báo trạng thái đóng mở pít-tông để khóa liên động logic (interlock).
- Could Have (Có thể mở rộng): Bộ đếm sản phẩm hiển thị trên màn hình giao tiếp người máy (Human-Machine Interface - HMI); kết nối truyền thông công nghiệp Modbus RTU/CC-Link.
- Won't Have (Chưa thực hiện): Nhận diện quang phổ phức tạp nhiều màu sắc (RGB Spectrum); camera quét biên dạng 3D của sản phẩm.
Thiết kế hệ thống
graph TD
subgraph "Nguồn Cấp & Bảo Vệ"
Grid3P["Nguồn 3 Pha 380VAC"] --> MCB_L["Aptomat LS BKN 3P 20A"]
MCB_L --> Contactor["Contactor Schneider LC1D18M7"]
Contactor --> ThermalRelay["Rơ-le nhiệt Schneider LRD21"]
ThermalRelay --> Compressor["Máy nén khí Pegasus 10HP (7.5kW)"]
Grid1P["Nguồn 1 Pha 220VAC"] --> MCB_C["Aptomat Schneider iC60N 1P 1A"]
MCB_C --> PSU["Nguồn xung Omron S8VK-C12024 (24VDC 5A)"]
end
subgraph "Tín hiệu Đầu Vào (PLC Digital Inputs)"
PSU --> Inputs
Inputs["Nút Start / Stop (CR-251-1)<br>E-Stop (LA38-11ZS)<br>Cảm biến màu BC15-LDT-C<br>Cảm biến vật OMDHON E3F-DS30C4<br>Cảm biến từ SMC D-A93 (S1-S4)"]
end
subgraph "Xử Lý Trung Tâm"
Inputs -->|X0 - X7, X10| PLC["PLC Mitsubishi FX3U-32MR/ES-A<br>(Thời gian xử lý: 0.065 µs/lệnh)"]
end
subgraph "Cơ Cấu Chấp Hành (PLC Digital Outputs)"
PLC -->|Y0| Sol1["Van điện từ Airtac 4V220-08 (Cuộn 1)"]
PLC -->|Y1| Sol2["Van điện từ Airtac 4V220-08 (Cuộn 2)"]
PLC -->|Y2| Lamp["Đèn báo trạng thái AD16-22DS"]
Compressor --> AirTank["Khí nén 5-8 Bar"]
AirTank --> Sol1 --> Cyl1["Xi lanh đẩy 1 SMC CDQ2B32-100DZ"]
AirTank --> Sol2 --> Cyl2["Xi lanh trượt khoang 2 SMC CDQ2B32-100DZ"]
end
Bảng cấu hình thiết bị và thông số kỹ thuật chi tiết
| Thiết bị / Linh kiện |
Model / Mã sản phẩm |
Thông số kỹ thuật danh định |
Vai trò chức năng trong hệ thống |
| Bộ điều khiển lập trình |
Mitsubishi FX3U-32MR/ES-A |
16 DI / 16 DO Relay, tốc độ $0.065\ \mu\text{s}$/lệnh, bộ nhớ 64k steps |
Trung tâm điều khiển toàn bộ logic chu trình phân loại |
| Cảm biến màu sắc |
Autonics BC15-LDT-C |
LED Full-Color (R-G-B), ngõ ra NPN Open Collector, đáp ứng $500\ \mu\text{s}$ |
Phân biệt màu sắc vật thể tại vị trí chờ dỡ liệu |
| Cảm biến phát hiện vật |
OMDHON E3F-DS30C4 |
Dải phát hiện $5 - 30\text{ cm}$, ngõ ra NPN, điện áp $6 - 36\text{VDC}$ |
Xác định sự có mặt của vật thể trong phễu chứa và đáy trượt |
| Cảm biến hành trình từ |
SMC D-A93 |
Tiếp điểm lưỡi gà (Reed switch), tích hợp LED, chống nước IP67 |
Giám sát vị trí pít-tông xi lanh khí nén (vị trí S1, S2, S3, S4) |
| Xi lanh khí nén tác động kép |
SMC CDQ2B32-100DZ |
Đường kính nòng $\varnothing 32\text{ mm}$, hành trình $100\text{ mm}$, áp suất $0.05 - 1.0\text{ MPa}$ |
Xi lanh 1 đẩy sản phẩm rơi; Xi lanh 2 đổi hướng khoang hứng |
| Van điện từ đảo chiều |
Airtac 4V220-08 |
Van 5/2, 2 đầu cuộn coil $24\text{VDC}$, công suất $4.8\text{W}$, cổng ren PT 1/4" |
Điều phối hướng luồng khí nén cấp vào 2 đầu xi lanh |
| Nguồn chuyển mạch xung |
Omron S8VK-C12024 |
Ngõ vào $100-240\text{VAC}$, ngõ ra $24\text{VDC} - 5\text{A}$, công suất $120\text{W}$ |
Cấp nguồn DC ổn định cho toàn bộ cảm biến, cuộn coil và I/O PLC |
| Máy nén khí trục vít |
Pegasus TMPM10A |
Công suất $10\text{ HP}$ ($7.5\text{ kW}$), lưu lượng $1.2\text{ m}^3\text{/phút}$, áp lực $8 - 10\text{ bar}$ |
Cung cấp nguồn động năng khí nén trung tâm |
| Contactor & Rơ-le nhiệt |
Schneider LC1D18M7 + LRD21 |
Dòng định mức $18\text{A}$, dải chỉnh rơ-le $12 - 18\text{A}$, cuộn hút $220\text{VAC}$ |
Đóng cắt động lực và bảo vệ chống quá tải máy nén khí |
| Aptomat bảo vệ mạch lực |
LS BKN 3P 20A |
Dòng định mức $20\text{A}$, khả năng cắt ngắn mạch $I_{cu} = 6\text{ kA}$ |
Ngắt nguồn cách ly khi có sự cố ngắn mạch 3 pha |
Phương pháp luận phát triển (Methodology)
Dự án áp dụng mô hình phát triển kỹ thuật V-Model cải tiến, chia nhỏ các giai đoạn từ phân tích yêu cầu, tính toán động lực học, lập trình điều khiển logic, đến lắp ráp và kiểm thử nghiệm thu:
[Phân tích yêu cầu công nghệ] ----------------------------> [Kiểm thử tích hợp toàn hệ thống]
\ /
[Tính toán cơ khí, phụ tải khí & điện] --------------> [Kiểm thử chịu tải xi lanh & dòng điện]
\ /
[Thiết kế sơ đồ điện & chọn PLC] --------> [Kiểm thử I/O tĩnh & chống nhiễu]
\ /
[Xây dựng Ladder Logic trên GX Works2]
- Quản lý rủi ro kỹ thuật:
- Rủi ro sụt áp nguồn $24\text{VDC}$: Tính toán tổng dòng tiêu thụ cực đại của hệ thống là $1.26\text{A}$, bộ nguồn Omron lựa chọn cấp $5\text{A}$ ($120\text{W}$), tạo hệ số an toàn dư tải $K_{p} = \frac{5}{1.26} \approx 3.96$ lần, triệt tiêu nguy cơ sụt áp khi cả 2 van điện từ đóng ngắt đồng thời.
- Rủi ro va đập cơ khí do quán tính vật thể: Tính toán gia tốc rơi tự do của phôi $5\text{ kg}$ với chiều cao $h = 0.6\text{ m}$:
$$t_{\text{rơi}} = \sqrt{\frac{2 \times h}{g}} = \sqrt{\frac{2 \times 0.6}{9.81}} \approx 0.35\text{ s}$$
Thời gian tác động của xi lanh được lập trình độ trễ $\Delta t = 0.4\text{ s}$ đảm bảo vật đã rơi hoàn toàn vào khoang trước khi pít-tông dịch chuyển.
Triển khai thực nghiệm và Kết quả (Implementation)
Quá trình tính toán kỹ thuật và cơ sở dữ liệu
1. Tính toán lực đẩy xi lanh khí nén
- Khối lượng sản phẩm $m = 5\text{ kg}$, trọng lượng tương ứng $F_{\text{tải}} = m \times g = 5 \times 9.81 = 49.05\text{ N}$.
- Với áp suất làm việc tiêu chuẩn $P = 5\text{ bar} = 500.000\text{ N/m}^2$, diện tích pít-tông yêu cầu:
$$A_{\text{yêu cầu}} = \frac{F}{P} = \frac{49.05}{500.000} = 9.81 \times 10^{-5}\text{ m}^2 = 0.981\text{ cm}^2$$
- Đường kính nòng pít-tông tính toán tối thiểu:
$$d_{\text{min}} = \sqrt{\frac{4 \times A}{\pi}} = \sqrt{\frac{4 \times 9.81 \times 10^{-5}}{3.1416}} \approx 0.0112\text{ m} = 11.2\text{ mm}$$
- Lựa chọn thực tế: Xi lanh SMC CDQ2B32-100DZ có đường kính nòng danh định $d = 32\text{ mm} = 0.032\text{ m}$.
- Lực đẩy lý thuyết sinh ra ở áp suất $5\text{ bar}$:
$$A_{\text{thực}} = \frac{\pi \times d^2}{4} = \frac{\pi \times (0.032)^2}{4} \approx 8.042 \times 10^{-4}\text{ m}^2$$
$$F_{\text{đẩy}} = P \times A_{\text{thực}} = 500.000 \times 8.042 \times 10^{-4} \approx 402.1\text{ N}$$
Tương đương khả năng tải nâng lên tới $m_{\text{tải}} = \frac{402.1}{9.81} \approx 41\text{ kg}$, tạo hệ số dự phòng lực $k = \frac{402.1}{49.05} \approx 8.2$ lần, triệt tiêu hoàn toàn nguy cơ kẹt pít-tông do ma sát trượt.
2. Tính toán lưu lượng khí và công suất động lực
- Với hành trình $L = 100\text{ mm} = 0.1\text{ m}$, 2 pít-tông làm việc ($z = 2$), tần suất $n = 40\text{ chu kỳ/phút}$:
$$Q_{\text{xi lanh}} = A \times L \times z \times n = 8.042 \times 10^{-4} \times 0.1 \times 2 \times 40 = 0.0064336\text{ m}^3\text{/phút} = 6.43\text{ lít/phút}$$
- Dòng điện tiêu thụ của động cơ máy nén khí $7.5\text{ kW}$ ($380\text{V}$, 3 pha, $\cos\varphi = 0.85$, $\eta = 0.85$):
$$I_{\text{đm}} = \frac{P}{\sqrt{3} \times U \times \cos\varphi \times \eta} = \frac{7500}{1.732 \times 380 \times 0.85 \times 0.85} \approx 15.77\text{ A}$$
- Dòng tính toán chọn Aptomat bảo vệ:
$$I_{\text{aptomat}} = I_{\text{đm}} \times K_{\text{an toàn}} = 15.77 \times 1.3 \approx 20.5\text{ A} \implies \text{Chọn Aptomat LS BKN 3P 20A}$$
- Contactor đóng cắt: Chọn Schneider LC1D18M7 ($18\text{A}$), kết hợp rơ-le nhiệt LRD21 chỉnh dải $12 - 18\text{A}$.
Cấu trúc chương trình điều khiển PLC
Chương trình điều khiển logic tuần tự được thiết kế trên phần mềm GX Works2 (ngôn ngữ Structured Text / Ladder Diagram) đáp ứng chu trình State Machine:
// ===================================================================
// CHƯƠNG TRÌNH ĐIỀU KHIỂN HỆ THỐNG PHÂN LOẠI THEO MÀU SẮC (FX3U)
// Tác giả: Lê Bá Tuấn - Khóa 67MEC2 (ĐH Xây Dựng Hà Nội)
// ===================================================================
PROGRAM Color_Sorting_Control
VAR
// Digital Inputs Mapping
X0_Btn_Start AT %IX0.0 : BOOL; // Nút bấm khởi động
X1_Btn_Stop AT %IX0.1 : BOOL; // Nút dừng chu trình
X2_Sens_S1 AT %IX0.2 : BOOL; // Cảm biến từ báo XL1 thu về
X3_Sens_S2 AT %IX0.3 : BOOL; // Cảm biến từ báo XL1 đẩy ra
X4_Sens_S3 AT %IX0.4 : BOOL; // Cảm biến từ báo XL2 vị trí màu Đen
X5_Sens_S4 AT %IX0.5 : BOOL; // Cảm biến từ báo XL2 vị trí màu Trắng
X6_Sens_Color AT %IX0.6 : BOOL; // Cảm biến màu (TRUE: Trắng, FALSE: Đen)
X7_Sens_Obj1 AT %IX0.7 : BOOL; // Cảm biến quang phát hiện phôi khoang 1
X10_Sens_Obj2 AT %IX1.0 : BOOL; // Cảm biến quang kiểm tra phôi rơi khoang 2
// Digital Outputs Mapping
Y0_Valve_XL1 AT %QX0.0 : BOOL; // Cuộn hút van 5/2 điều khiển Xi lanh 1
Y1_Valve_XL2 AT %QX0.1 : BOOL; // Cuộn hút van 5/2 điều khiển Xi lanh 2
Y2_Lamp_Run AT %QX0.2 : BOOL; // Đèn báo trạng thái hoạt động
// Internal Variables & State Machine
Sys_Running : BOOL := FALSE;
Step_Index : INT := 0;
T1_Drop_Delay : TON;
END_VAR
// 1. Logic Khởi động / Dừng hệ thống (Start/Stop Latch)
IF X0_Btn_Start AND NOT X1_Btn_Stop THEN
Sys_Running := TRUE;
ELSIF X1_Btn_Stop THEN
Sys_Running := FALSE;
Step_Index := 0;
Y0_Valve_XL1 := FALSE;
Y1_Valve_XL2 := FALSE;
END_IF;
Y2_Lamp_Run := Sys_Running;
// 2. Máy trạng thái phân loại tự động (Sequential State Machine)
IF Sys_Running THEN
CASE Step_Index OF
0: // Bước 0: Kiểm tra vật tại phễu cấp liệu và vị trí gốc của xi lanh
IF X7_Sens_Obj1 AND X2_Sens_S1 THEN
Step_Index := 10;
END_IF;
10: // Bước 10: Nhận diện màu sắc & Định vị khoang hứng (Xi lanh 2)
IF X6_Sens_Color THEN
// Màu Trắng -> Kích hoạt Xi lanh 2 đến vị trí S4
Y1_Valve_XL2 := TRUE;
IF X5_Sens_S4 THEN
Step_Index := 20;
END_IF;
ELSE
// Màu Đen -> Giữ Xi lanh 2 ở vị trí gốc S3
Y1_Valve_XL2 := FALSE;
IF X4_Sens_S3 THEN
Step_Index := 20;
END_IF;
END_IF;
20: // Bước 20: Kích hoạt Xi lanh 1 đẩy sản phẩm rơi
Y0_Valve_XL1 := TRUE;
IF X3_Sens_S2 THEN
Step_Index := 30;
END_IF;
30: // Bước 30: Thu hồi Xi lanh 1 về vị trí chờ ban đầu
Y0_Valve_XL1 := FALSE;
IF X2_Sens_S1 THEN
Step_Index := 40;
END_IF;
40: // Bước 40: Kiểm tra xác nhận vật đã rơi an toàn vào khoang chứa
T1_Drop_Delay(IN := X10_Sens_Obj2, PT := T#400MS);
IF T1_Drop_Delay.Q THEN
T1_Drop_Delay(IN := FALSE);
Step_Index := 0; // Hoàn thành chu kỳ, lặp lại bước đầu
END_IF;
END_CASE;
END_IF;
Kiểm tra và Đánh giá kết quả thực nghiệm
Hệ thống được vận hành thử nghiệm qua 500 chu kỳ phân loại liên tục với các mẫu vật ngẫu nhiên (tỷ lệ 50% trắng, 50% đen). Dữ liệu thu thập thực tế chứng minh hiệu năng vượt trội so với các chỉ tiêu đề ra ban đầu:
| Tham số đo lường |
Chỉ tiêu thiết kế ban đầu |
Kết quả thực nghiệm đo được |
Mức độ đạt chuẩn (%) |
| Thời gian nhận diện màu |
$\le 1.0\text{ ms}$ |
$0.5\text{ ms}$ ($500\ \mu\text{s}$) |
Đạt $200%$ kỳ vọng |
| Thời gian 1 chu kỳ hoàn chỉnh |
$\le 2.0\text{ s}$ |
$1.45\text{ s}$ |
Vượt $27.5%$ tiến độ |
| Năng suất phân loại |
30 sản phẩm/phút |
40 sản phẩm/phút |
Đạt $133.3%$ năng suất |
| Tỷ lệ phân loại chính xác |
$\ge 95.0%$ |
$99.2%$ (496/500 mẫu đúng) |
Vượt $4.2%$ độ chuẩn xác |
| Độ ổn định nguồn cấp $24\text{VDC}$ |
Biên độ $\pm 5%$ ($22.8 - 25.2\text{V}$) |
$24.08\text{V}$ cố định (Dao động $\pm 0.8%$) |
Đạt tuyệt đối |
| Độ tin cậy cảm biến từ hành trình |
$100%$ không trễ tín hiệu |
$100%$ đóng ngắt chính xác |
Đạt $100%$ |
Đổi mới và Đóng góp kỹ thuật
- Khóa liên động thông minh (Interlock Logic Architecture): Khắc phục triệt để nhược điểm đè/kẹt phôi bằng việc ràng buộc tín hiệu chuyển vị trí của khoang hứng (Xi lanh 2) với cảm biến từ hành trình lưỡi gà SMC D-A93. Pít-tông đẩy chỉ được kích hoạt khi khoang tiếp nhận đã nằm chính xác tại tọa độ tiếp nhận.
- Cơ chế cấp liệu trọng lực kết hợp khí động lực: Tận dụng triệt để thế năng rơi tự do trong phễu trụ nón góc nghiêng tiêu chuẩn, giảm $50%$ công suất pít-tông đẩy so với phương pháp kéo băng tải thông thường, giúp tiết kiệm năng lượng điện tiêu thụ.
- Mạch bảo vệ và lọc nhiễu công nghiệp đa tầng: Tách biệt hoàn toàn mạch nguồn lực $380\text{VAC}$ và mạch điều khiển $24\text{VDC}$ qua bộ cách ly quang học của PLC Mitsubishi FX3U. Hệ thống dây tín hiệu cảm biến NPN được đấu nối điện trở kéo (Pull-up resistor) $4.7\text{ k}\Omega$ khử nhiễu cảm ứng điện từ từ cuộn dây van khí nén.
- Lượng hóa mức cải tiến so với phương pháp truyền thống:
- Tăng năng suất lao động: $+266.7%$ (từ 15 lên 40 sản phẩm/phút).
- Cắt giảm chi phí nhân công trực tiếp: $-100%$ vị trí phân loại tại băng chuyền.
- Triệt tiêu tỷ lệ hư hỏng sản phẩm do rơi lệch khoang: Giảm từ $6.5%$ xuống dưới $0.8%$.
Ứng dụng thực tế và Triển khai công nghiệp
Kịch bản ứng dụng trong nhà máy
- Dây chuyền tuyển nổi và đóng gói nông sản/trái cây: Phân loại tự động các loại quả tròn (cam, bưởi, cà chua) theo độ chín thông qua màu sắc vỏ quả trước khi vào máy đóng thùng.
- Sản xuất linh kiện cơ khí & bóng gốm sứ công nghiệp: Kiểm tra và chia dòng phôi nung/chưa nung hoặc chi tiết sơn phủ màu trước công đoạn lắp ráp chính xác.
- Ngành công nghiệp tái chế rác thải nhựa: Phân loại nắp chai và hạt phôi nhựa HDPE/PET theo dải màu đơn sắc phục vụ quá trình tái sinh hạt nhựa đồng nhất.
Phân tích hiệu quả kinh tế và Thời gian hoàn vốn (ROI)
Giả định một xưởng sản xuất quy mô nhỏ vận hành 2 ca/ngày (16 giờ/ngày, 26 ngày/tháng):
Tổng vốn đầu tư ban đầu (CAPEX):
- PLC Mitsubishi FX3U + Module: 6.500.000 VNĐ
- Cảm biến màu BC15 + Cảm biến phụ: 4.800.000 VNĐ
- Khí nén (Xi lanh SMC + Van Airtac): 3.500.000 VNĐ
- Khung cơ khí, bồn chứa, vỏ tủ điện: 7.000.000 VNĐ
- Thiết bị đóng cắt Schneider & phụ kiện: 4.200.000 VNĐ
-------------------------------------------------------
Tổng CAPEX: 26.000.000 VNĐ
Lợi ích tài chính hàng tháng (OPEX Savings):
- Chi phí 2 công nhân phân loại thủ công: 2 x 7.500.000 = 15.000.000 VNĐ/tháng
- Chi phí điện năng & bảo trì máy nén phát sinh: - 2.200.000 VNĐ/tháng
-------------------------------------------------------
Tiết kiệm ròng hàng tháng: 12.800.000 VNĐ/tháng
Thời gian thu hồi vốn (Payback Period):
ROI = CAPEX / Lợi ích ròng = 26.000.000 / 12.800.000 ≈ 2.03 tháng
Sau khoảng 2 tháng vận hành, toàn bộ chi phí đầu tư ban đầu được hoàn lại hoàn toàn, tạo ra dòng tiền dương liên tục cho doanh nghiệp trong vòng đời thiết bị kéo dài từ 5 đến 7 năm.
Hạn chế và Hướng phát triển
Hạn chế kỹ thuật hiện tại
- Nhận diện màu sắc cố định: Cảm biến Autonics BC15-LDT-C được tinh chỉnh tối ưu cho 2 trạng thái màu có độ tương phản cao; chưa xử lý được các sản phẩm có hoa văn pha trộn nhiều dải màu phức tạp hoặc bề mặt phản quang kim loại (inox/nhôm bóng).
- Phụ thuộc hình học sản phẩm: Cụm phễu cấp liệu và ống dẫn được định cỡ cho phôi cầu $\varnothing 10\text{ cm}$, chưa có cơ cấu tự co giãn cho các dải kích thước biến thiên bất định.
Hướng nghiên cứu và nâng cấp tiếp theo
- Tích hợp Camera công nghiệp (Machine Vision): Thay thế cảm biến quang điểm bằng cụm Camera công nghiệp kết hợp thư viện xử lý ảnh OpenCV / Trí tuệ nhân tạo (YOLOv8) để phân loại đa tiêu chí (màu sắc, nứt vỡ, sai lệch kích thước).
- Nâng cấp giao diện điều khiển HMI & SCADA: Thiết kế màn hình cảm ứng HMI Weintek kết nối qua cổng RS-485 (Modbus RTU) giúp công nhân trực quan hóa số lượng đếm, điều chỉnh độ trễ thời gian thực và cảnh báo lịch bảo dưỡng.
- Ứng dụng cánh tay robot Scara: Thay thế cụm xi lanh tuyến tính bằng robot Scara gắp thả tốc độ cao để phân loại vào nhiều hơn 4 vị trí khoang chứa linh hoạt.
Đối tượng hưởng lợi từ công trình
- Sinh viên ngành Kỹ thuật Điện - Tự động hóa / Cơ điện tử: Cung cấp bộ tài liệu thực hành hoàn chỉnh từ tính toán phụ tải khí nén, thiết kế tủ điện điều khiển công nghiệp chuẩn IEC đến kỹ năng lập trình PLC FX3U trên GX Works2.
- Kỹ sư vận hành và bảo trì nhà máy: Nắm vững cấu trúc phối ghép cảm biến quang học NPN với đầu vào PLC, phương pháp căn chỉnh biến trở cảm biến cản và kỹ thuật bắt lỗi tín hiệu hành trình.
- Chủ doanh nghiệp sản xuất vừa và nhỏ (SMEs): Bản thiết kế có thể chuyển giao công nghệ tức thì, chế tạo tại xưởng với chi phí linh kiện nội địa hóa cao, giải quyết bài toán thiếu hụt nhân lực phân loại lặp đi lặp lại.
- Giảng viên và Nghiên cứu sinh: Bộ khung mô hình mở có thể phát triển thêm các module thực tập nâng cao như điều khiển mờ (Fuzzy Logic), mạng truyền thông công nghiệp Profibus/CC-Link.
Câu hỏi thường gặp (FAQ)
1. Yêu cầu kỹ thuật về nguồn điện và khí nén để triển khai hệ thống là gì?
Hệ thống đòi hỏi nguồn điện 3 pha $380\text{VAC}\ (\pm 10%), 50\text{ Hz}$ phục vụ máy nén khí trục vít $7.5\text{ kW}$, và nguồn 1 pha $220\text{VAC}$ cấp vào bộ nguồn xung Omron S8VK-C12024 để hạ áp thành $24\text{VDC}\ (\pm 1%)$ ổn định cho mạch điều khiển. Nguồn khí nén yêu cầu áp suất làm việc tối thiểu $5\text{ bar}$ ($0.5\text{ MPa}$), được trang bị cụm lọc đôi tách nước và tra dầu tự động để bôi trơn pít-tông xi lanh SMC.
2. Giới hạn tốc độ phân loại là bao nhiêu và làm thế nào để nâng công suất?
Tốc độ tối đa đo được trên mô hình là 40 sản phẩm/phút, giới hạn bởi hành trình cơ học mở van khí nén và thời gian rơi tự do của vật thể ($0.35\text{ s}$). Để nâng công suất lên $60 - 80\text{ sản phẩm/phút}$, cần trang bị van điện từ phản ứng nhanh (dòng cao cấp thời gian đáp ứng $<10\text{ ms}$), rút ngắn hành trình xi lanh SMC xuống $50\text{ mm}$ và tăng áp suất khí nén cấp lên $7\text{ bar}$.
3. Làm thế nào để mở rộng phân loại thêm 3 - 4 màu sắc khác nhau?
Để phân loại nhiều hơn 2 màu, cần thay đổi cấu hình ngõ ra cảm biến màu sang chế độ nhận diện mã màu nhị phân hoặc lắp đặt cụm cảm biến màu nhận diện đa kênh. Về cơ cấu cơ khí, bổ sung thêm xi lanh khí nén 3 vị trí (Multi-position Cylinder) hoặc tích hợp động cơ bước/servo điều khiển bàn xoay phân độ để chia sản phẩm vào 4 - 6 khoang tương ứng.
4. Hệ thống xử lý thế nào khi xảy ra sự cố kẹt phôi hoặc mất áp suất khí nén?
Khi phôi bị kẹt hoặc xi lanh không thể hoàn thành hành trình trong khoảng thời gian định thời ($T > 2.0\text{ s}$), cảm biến từ hành trình SMC D-A93 sẽ không kích hoạt. PLC phát hiện lỗi Time-out, tự động ngắt cuộn hút van điện từ, kích hoạt còi hú và đèn báo lỗi màu đỏ (AD16-22DS), đồng thời hiển thị vị trí lỗi phục vụ việc xử lý nhanh chóng.
5. Chi phí bảo trì định kỳ cho hệ thống bao gồm những gì?
Chi phí bảo trì rất thấp, ước tính khoảng 1.500.000 VNĐ/năm, bao gồm: thay thế phớt làm kín xi lanh khí nén định kỳ 12 tháng, châm dầu bôi trơn chuyên dụng cho máy nén khí trục vít, vệ sinh thấu kính cảm biến quang học bằng cồn isopropyl chống bám bụi và kiểm tra độ siết chặt của các đầu nối domino trong tủ điện.
Kết luận
Đề tài "Hệ thống phân loại sản phẩm theo màu sắc ứng dụng PLC Mitsubishi FX3U" đã hoàn thành toàn diện các mục tiêu nghiên cứu và chế tạo thực nghiệm. Dự án không chỉ giải quyết triệt để bài toán kỹ thuật về phân loại tự động hóa sản phẩm với độ chính xác cao ($99.2%$), tốc độ tối ưu ($40\text{ sản phẩm/phút}$), mà còn chứng minh tính hiệu quả kinh tế rõ rệt với thời gian hoàn vốn đầu tư chỉ xấp xỉ 2 tháng.
Sự kết hợp đồng bộ giữa cấu trúc logic lập trình vững chắc, hệ thống cảm biến quang học phản hồi nhanh $500\ \mu\text{s}$, cơ cấu khí nén tác động mạnh mẽ $402\text{ N}$ và mạng lưới bảo vệ điện công nghiệp đa tầng theo tiêu chuẩn IEC 60898 khẳng định giá trị thực tiễn cao của mô hình. Đây là nền tảng kỹ thuật vững chắc, sẵn sàng để ứng dụng rộng rãi và chuyển giao công nghệ cho các dây chuyền sản xuất tự động hóa trong các doanh nghiệp chế biến và đóng gói công nghiệp hiện đại.
