Phân Tích Chuyên Sâu: Hệ Thống Điện, Điện Tử và Điều Khiển Tự Động Trên Ô Tô Hiện Đại

Thông tin trích xuất từ tài liệu:

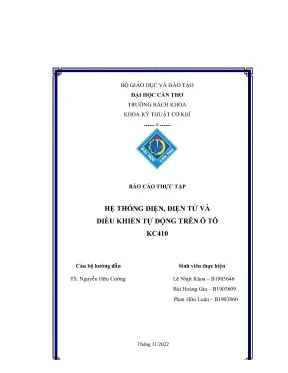

  • Tên tài liệu: Báo cáo thực tập Hệ thống điện, điện tử và điều khiển tự động trên ô tô (Mã học phần: KC410)
  • Cơ quan đào tạo: Khoa Kỹ thuật Cơ khí – Trường Bách Khoa – Trường Đại học Cần Thơ
  • Cán bộ hướng dẫn: TS. Nguyễn Hữu Cường
  • Nhóm tác giả: Lê Nhựt Khoa, Bùi Hoàng Gia, Phan Hữu Luân (Khóa K45 – Tháng 11/2022)

Tóm tắt nghiên cứu

Nghiên cứu tập trung giải quyết câu hỏi trọng tâm: Làm thế nào để hệ thống hóa, đánh giá sự chuyển dịch công nghệ và tối ưu hóa quy trình tương tác giữa mạng lưới cảm biến, bộ điều khiển trung tâm (ECU/ECM) cùng các cơ cấu chấp hành trên ô tô thế hệ mới?

Dựa trên phương pháp thực nghiệm trực quan trên 7 mô hình băng thử động học và tĩnh học (mã học phần KC410 tại Đại học Cần Thơ), nghiên cứu phân tích toàn diện 5 kiến trúc phun xăng – đánh lửa điện tử tiêu biểu (bộ chia điện quang, bộ chia điện từ, cảm biến Hall, bô bin đôi DIS, bô bin đơn COP) cùng hệ thống điện thân xe tích hợp.

Kết quả chỉ ra rằng việc chuyển đổi từ phân phối cơ – điện sang đánh lửa trực tiếp điều khiển số hóa hoàn toàn (Coil-on-Plug) kết hợp bướm ga điện tử (FTC) và van điều khiển biến thiên thời điểm phối khí (VVT Oil Control Valve) giúp tối ưu hóa đáng kể khả năng phản hồi góc đánh lửa sớm, kiểm soát hòa khí lý tưởng theo dải tín hiệu oxy ($0{,}1\text{V} - 0{,}9\text{V}$) và triệt tiêu kích nổ thông qua Knock Sensor. Nghiên cứu cung cấp cơ sở dữ liệu thực nghiệm chuẩn xác, hỗ trợ quy trình chẩn đoán lỗi qua cổng Data Link Connector (DLC) và định hình khung đào tạo kỹ thuật ô tô chuẩn mực.

Bối cảnh và tầm quan trọng

Thực trạng ứng dụng điện tử hóa trên phương tiện giao thông

Ngành công nghiệp ô tô toàn cầu đã trải qua cuộc cách mạng chuyển đổi triệt để từ các cơ cấu cơ khí thuần túy sang hệ thống điều khiển điện tử tích hợp (Mechatronics). Trước các yêu cầu khắt khe về giảm thiểu phát thải khí nhà kính (tiêu chuẩn Euro 5, Euro 6) và nâng cao hiệu suất nhiệt của động cơ đốt trong, hệ thống cung cấp nhiên liệu dùng bộ chế hòa khí cổ điển cùng hệ thống đánh lửa má vít truyền thống đã hoàn toàn bị thay thế bởi hệ thống quản lý động cơ số hóa (Electronic Engine Management System).

Khoảng trống nghiên cứu và đào tạo kỹ thuật

Mặc dù nguyên lý điều khiển vòng lặp kín (closed-loop) đã được đề cập trong lý thuyết tổng quát, nhưng việc phân tích chi tiết sự khác biệt về đặc tính điện áp, độ trễ cơ học và thuật toán xử lý tín hiệu giữa các thế hệ đánh lửa (từ bộ chia điện quang, cảm biến từ trở, hiệu ứng Hall đến đánh lửa trực tiếp không bộ chia DIS và COP) trên các mô hình thực hành đồng bộ vẫn còn thiếu tính hệ thống. Kỹ thuật viên thường gặp khó khăn trong việc phân biệt phản ứng đáp ứng của ECU khi tín hiệu cảm biến nhiệt độ khí nạp (IAT), áp suất khí nạp (MAP) hay tín hiệu kích nổ (Knock Sensor) bị sai lệch thông số.

Tính cấp thiết và tác động thực tiễn

Báo cáo khảo sát thực nghiệm KC410 ra đời nhằm chuẩn hóa quy trình phân tích chức năng của từng linh kiện trên sơ đồ nguyên lý thực tế. Nghiên cứu mang tính thời sự cao khi đóng vai trò cầu nối giữa lý thuyết động cơ đốt trong hiện đại và kỹ năng chẩn đoán pan bệnh trên xe thế hệ mới, hỗ trợ đắc lực cho công tác bảo trì, sửa chữa và tối ưu hóa hệ thống điều khiển tự động.

Phương pháp tiếp cận và thiết kế thực nghiệm

Nghiên cứu áp dụng phương pháp nghiên cứu thực nghiệm so sánh đa mô hình (Multi-Bench Comparative Experimental Investigation) kết hợp phân tích định lượng tín hiệu điện áp trên các hệ thống đo kiểm chuyên dụng tại xưởng thực tập động cơ.

       [Khảo sát cấu hình phần cứng]
  [Đo đạc kiểm chứng: DLC, Vout, Điện trở, Dòng ngắt Relay]
        [Đánh giá Logic Điều khiển ECU]

Thiết kế mô hình khảo sát

Nghiên cứu phân tách cấu trúc hệ thống điện thành 7 module độc lập để khảo sát chuyên sâu:

  1. Module 1 – 3: Động cơ xăng điều khiển điện tử trang bị bộ chia điện tích hợp cảm biến phát xung dạng Quang (Optical), Cảm ứng điện từ (Inductive), và Hiệu ứng Hall (Hall Effect).
  2. Module 4: Hệ thống đánh lửa trực tiếp sử dụng bô bin đôi (Distributorless Ignition System – DIS / Wasted Spark).
  3. Module 5: Hệ thống đánh lửa trực tiếp độc lập từng xi lanh sử dụng bô bin đơn (Coil-on-Plug – COP) kết hợp bướm ga điện tử (Drive-by-Wire) và van điều khiển biến thiên pha phối khí (Camshaft Timing Oil Control Valve).
  4. Module 6 – 7: Hệ thống điện thân xe chuyên biệt (Body Electrical System) khảo sát mạng chiếu sáng, tín hiệu cảnh báo nguy hiểm (Hazard), khóa cửa trung tâm (Door Lock), nâng hạ kính (Power Window), gạt nước rửa kính (Wiper & Washer), và điều khiển gương chiếu hậu.

Phương pháp thu thập và phân tích dữ liệu

  • Khảo sát điện áp và tín hiệu: Đo đạc tín hiệu điện áp tĩnh và động trên các cảm biến chính: Cảm biến vị trí bướm ga ($V_{\text{out}}$ theo góc mở bướm ga), cảm biến lưu lượng khí nạp (MAF) và áp suất đường ống nạp (MAP), cảm biến nhiệt độ nước làm mát ($ECT$), cảm biến oxy ($0{,}1\text{V} - 0{,}9\text{V}$).
  • Khai thác cổng chẩn đoán (DLC - Data Link Connector): Đọc thông số luồng dữ liệu trực tiếp (Data Stream) và kiểm tra liên kết giao tiếp giữa thiết bị quét và ECU/ECM.
  • Mô phỏng kích hoạt phụ tải: Sử dụng biến trở điều chỉnh giả lập tốc độ động cơ (Engine Speed Potentiometer) và các công tắc dừng khẩn cấp (Emergency Stop) để đánh giá khả năng ngắt mạch an toàn, đóng ngắt rơ le chính (Main/ECCS Relay) và rơ le bơm nhiên liệu (Fuel Pump Relay).

Phát hiện thực nghiệm chính

+---------------------------------------------------------------------------------------+
|                TIẾN HÓA CÔNG NGHỆ ĐIỀU KHIỂN ĐÁNH LỬA VÀ PHUN NHIÊN LIỆU               |
+---------------------------------------------------------------------------------------+
|  Đặc tính kỹ thuật    | Bộ chia điện (Quang/Từ/Hall) | Bô bin đôi (DIS) | Bô bin đơn (COP)    |
+-----------------------+------------------------------+------------------+---------------------+
|  Tổn thất cơ khí      | Có (Trục & con quay)         | Không            | Hoàn toàn triệt tiêu|
|  Tia lửa hao phí      | Không                        | Có (Wasted Spark)| Không (Độc lập 1:1) |
|  Kiểm soát góc đánh   | Phụ thuộc chân không/ly tâm  | Bằng ECU         | Hoàn toàn số hóa    |
|  Độ tin cậy cao tốc   | Trung bình (Dễ mòn tiếp điểm)| Khá cao          | Tối ưu tuyệt đối    |
|  Tích hợp biến thiên  | Không hỗ trợ                 | Hạn chế          | Hỗ trợ VVT-i & FTC  |
+-----------------------+------------------------------+------------------+---------------------+

1. Sự triệt tiêu tổn hao cơ khí và nâng cao độ chính xác ở hệ thống COP

Khảo sát từ Bài 1 đến Bài 5 chỉ ra bước nhảy vọt về hiệu năng điều khiển:

  • Các hệ thống dùng bộ chia điện (Distributor) phụ thuộc vào khe hở con quay và đĩa chia điện, dẫn đến hao mòn cơ khí và suy giảm điện áp cao áp sau thời gian dài vận hành.
  • Hệ thống bô bin đôi (DIS) loại bỏ bộ chia nhưng tạo ra tia lửa hao phí (Wasted Spark) tại kỳ thải của xi lanh bắt cặp.
  • Hệ thống bô bin đơn (COP) tại Bài 5 điều khiển xung đánh lửa độc lập $1:1$ cho từng xi lanh dựa trên việc kết hợp tín hiệu cảm biến vị trí trục khuỷu (Crankshaft Position Sensor) và cảm biến vị trí trục cam (Camshaft Position Sensor), cho phép ECU tính toán thời điểm đánh lửa chính xác đến từng micro-giây, ngay cả ở dải vòng tua máy cao ($> 6000\text{ rpm}$).

2. Logic phản hồi vòng lặp kín (Closed-Loop Feedback) của hòa khí

Dữ liệu cảm biến khí thải (Oxygen/Exhaust Gas Sensor) xác lập mối liên hệ tỷ lệ nghịch chuẩn xác giữa nồng độ oxy dư và điện áp phát sinh:

  • Hỗn hợp giàu xăng (Rich Mixture): Lượng oxy dư thấp $\rightarrow$ Điện áp cảm biến đạt mức cao xấp xỉ $0{,}9\text{V}$. ECU lập tức giảm thời gian mở kim phun ($T_{\text{inj}}$).
  • Hỗn hợp nghèo xăng (Lean Mixture): Lượng oxy dư cao $\rightarrow$ Điện áp cảm biến giảm xuống mức xấp xỉ $0{,}1\text{V}$. ECU lập tức tăng thời gian mở kim phun.
  • Dữ liệu này được hiệu chỉnh đồng thời với hệ số nhiệt độ từ cảm biến $ECT$ và $IAT$: Khi nhiệt độ thấp (khởi động lạnh), mật độ không khí đặc, ECU tăng làm giàu hòa khí; khi nhiệt độ đạt ngưỡng vận hành ($85^\circ\text{C} - 95^\circ\text{C}$), hệ thống chuyển sang chế độ duy trì tỷ lệ hòa khí lý thuyết ($\lambda = 1$ hay $14{,}7 : 1$).

3. Tương thích giữa bướm ga điện tử FTC và điều khiển góc phối khí VVT

Trên mô hình Bài 5, sự hiện diện của cụm bướm ga điện tử kết hợp động cơ FTC (Throttle with Motor Body Assembly) loại bỏ hoàn toàn cáp ga cơ khí. Độ mở bướm ga được điều khiển bởi ECU dựa trên tín hiệu từ Cụm bàn đạp ga (Accelerator Pedal Assembly) và thuật toán kiểm soát mô-men xoắn. Kết hợp với van điều khiển dầu trục cam (Camshaft Timing Oil Control Valve Assembly), hệ thống tự động xoay trục cam nạp một góc thích hợp để tăng độ trùng điệp của xupap (Valve Overlap) ở dải tốc độ cao, vừa tăng công suất nạp vừa giảm phát thải khí $NO_x$.

4. Kiến trúc phân tầng và bảo vệ mạch trong điện thân xe

Các khảo nghiệm ở Bài 6 và Bài 7 chứng minh tính ổn định của mạch bảo vệ:

  • Mạch công suất cao (bơm xăng, mô tơ quạt, mô tơ nâng hạ kính, đèn pha) luôn được cách ly với mạch logic điều khiển thông qua khối rơ le (Relay Block - EFI, C/OPN, IG2) và hộp cầu chì (Fuse Box) hoạt động theo đặc tính Ampe - giây ($I^2t$).
  • Mạch công tắc tổng điều khiển cửa kính (Power Window Regulator Master Switch) cho phép tài xế nắm toàn quyền can thiệp vào các cửa con (Local Switches), thể hiện rõ tính phân cấp an toàn trong thiết kế ô tô hiện đại.

Đóng góp khoa học và giá trị ứng dụng

Đóng góp về mặt học thuật

  • Hệ thống hóa toàn diện danh pháp kỹ thuật: Định nghĩa chuẩn xác tên gọi, ký hiệu và nguyên lý hoạt động của hơn 50 chi tiết điện – điện tử ô tô theo cả hai ngôn ngữ Anh – Việt, tạo tài liệu quy chuẩn cho sinh viên ngành Kỹ thuật Ô tô.
  • Làm sáng tỏ quy luật tiến hóa công nghệ: Xây dựng bức tranh so sánh chi tiết từ hệ thống đánh lửa dùng tiếp điểm/bộ chia quang – từ cổ điển đến các hệ thống điện tử bán dẫn đa điểm không bộ chia hiện đại.

Giá trị ứng dụng thực tiễn

  • Cẩm nang chẩn đoán nhanh cho kỹ thuật viên: Cung cấp thông số vận hành tiêu chuẩn của các cảm biến then chốt ($ECT$, $IAT$, $TPS$, $MAF$, $MAP$, $O_2$), giúp kỹ sư tại các trung tâm dịch vụ kỹ thuật nhanh chóng khoanh vùng nguyên nhân khi động cơ bị bỏ máy, hao xăng, rung giật hoặc xuất hiện mã lỗi (DTC).
  • Quy trình kiểm soát an toàn: Mô tả chi tiết chức năng của mạch dừng khẩn cấp (Emergency Stop), rơ le ngắt áp suất dầu (Oil Pressure Switch) và công tắc cảnh báo nguy hiểm (Hazard Switch), định hình quy trình an toàn nghiêm ngặt trong bảo trì xe.

Đối tượng thụ hưởng và quan tâm

Nghiên cứu mang lại giá trị thiết thực cho nhiều nhóm đối tượng trong hệ sinh thái kỹ thuật ô tô:

  1. Sinh viên và Giảng viên ngành Cơ khí Động lực / Kỹ thuật Ô tô:

    • Tài liệu học tập và tham khảo cốt lõi cho học phần Hệ thống điện - điện tử ô tô (KC410) và Chẩn đoán kỹ thuật ô tô.
    • Hỗ trợ xây dựng bài giảng thực hành trực quan và phát triển các đồ án tốt nghiệp liên quan đến mô phỏng ECU.

  2. Kỹ sư chẩn đoán và Kỹ thuật viên Garage Ô tô:

    • Nắm vững vị trí chân giắc, dạng tín hiệu gửi về ECU và phương thức hoạt động của rơ le chính/cầu chì để xử lý nhanh sự cố mất nguồn, mất lửa hoặc mất xung kim phun.

  3. Chuyên viên nghiên cứu & phát triển (R&D) thiết bị dạy nghề ô tô:

    • Cung cấp sơ đồ phân rã linh kiện phục vụ việc chế tạo các sa bàn, mô hình giảng dạy điện thân xe và mô hình cắt bổ động cơ có tính tương tác cao.

Câu hỏi thường gặp (FAQ)

1. Điểm khác biệt mấu chốt giữa bô bin đôi (DIS) và bô bin đơn (COP) là gì?

Hệ thống bô bin đôi (DIS) sử dụng một cuộn tăng áp chung cho hai xi lanh (đánh lửa đồng thời một tia hữu ích ở kỳ nén và một tia hao phí ở kỳ thải). Trong khi đó, bô bin đơn (COP) bố trí mỗi xi lanh một cuộn bô bin riêng gắn trực tiếp trên đầu bugi, được điều khiển độc lập hoàn toàn bởi ECM dựa trên cảm biến trục cam và trục khuỷu, giúp tối đa hóa năng lượng tia lửa và loại bỏ hoàn toàn tia lửa hao phí.

2. Cảm biến Oxy hiệu chỉnh thời gian phun nhiên liệu theo cơ chế nào?

Khi nồng độ oxy trong khí xả cao (hòa khí nghèo), cảm biến phát điện áp thấp ($\approx 0{,}1\text{V}$). Khi nồng độ oxy thấp (hòa khí giàu), cảm biến phát điện áp cao ($\approx 0{,}9\text{V}$). ECU dựa vào mức điện áp này để điều chỉnh thời gian mở van kim phun (tăng hoặc giảm độ rộng xung phun PWM) nhằm duy trì tỷ lệ hòa khí sát với ngưỡng lý tưởng $14{,}7 : 1$.

3. Cổng Data Link Connector (DLC) giữ vai trò gì trong các mô hình thực tập?

DLC là cổng giao tiếp tiêu chuẩn (như OBD-II) cho phép kết nối máy chẩn đoán chuyên dụng với module điều khiển trên xe. Cổng này dùng để đọc luồng dữ liệu thời gian thực (Live Data), xuất mã lỗi chẩn đoán (DTC), kiểm tra các thông số cảm biến và kích hoạt thử nghiệm các cơ cấu chấp hành trên mô hình.

4. Cảm biến kích nổ (Knock Sensor) hoạt động ra sao để bảo vệ động cơ?

Cảm biến kích nổ chứa phần tử áp điện, được lắp trên thân máy để cảm nhận các rung động tần số cao bất thường do hiện tượng kích nổ gây ra. Khi phát hiện kích nổ, cảm biến gửi tín hiệu điện áp về ECU; ECU lập tức hiệu chỉnh giảm (lùi) góc đánh lửa sớm cho đến khi hiện tượng kích nổ chấm dứt, bảo vệ piston và xéc-măng khỏi hư hại cơ học.

5. Tại sao mạch điện thân xe luôn cần phân chia rơ le và công tắc tổng?

Việc sử dụng rơ le (như mạch nâng hạ kính, gạt nước, đèn pha) giúp tách biệt mạch điều khiển dòng nhỏ đi qua công tắc với mạch động lực dòng lớn đi vào phụ tải. Điều này ngăn ngừa hiện tượng sụt áp, giảm kích thước dây dẫn kéo lên bảng điều khiển, chống cháy tiếp điểm công tắc và tăng độ bền cho toàn bộ hệ thống điện.

Kết luận

Báo cáo thực tập học phần KC410 – Hệ thống điện, điện tử và điều khiển tự động trên ô tô của Trường Đại học Cần Thơ đã hoàn thành xuất sắc mục tiêu phân loại, giải phẫu cấu trúc và phân tích chức năng của các hệ sinh thái điện tử trên phương tiện giao thông. Từ 5 cấu hình đánh lửa/phun xăng kinh điển đến mạng điều khiển điện thân xe đa kênh, nghiên cứu đã chứng minh vai trò hạt nhân của bộ điều khiển ECU trong việc dung hòa giữa công suất động cơ, tiết kiệm nhiên liệu và an toàn vận hành.

Trong tương lai, hướng mở rộng tự nhiên của nghiên cứu là tích hợp khảo sát mạng giao tiếp nội bộ CAN Bus/LIN Bus và các mô-đun điều khiển trên dòng xe Hybrid/EV (HEV/BEV). Đây là nguồn tài liệu thực nghiệm giá trị cao, góp phần chuẩn hóa năng lực chẩn đoán kỹ thuật cho đội ngũ kỹ sư cơ khí động lực trong kỷ nguyên công nghệ ô tô số hóa.
