TỔNG QUAN HỌC THUẬT VÀ MÔ TẢ GIÁO TRÌNH VẼ KỸ THUẬT 2 (CK19MH02)

Tổng quan về giáo trình (250-300 từ)

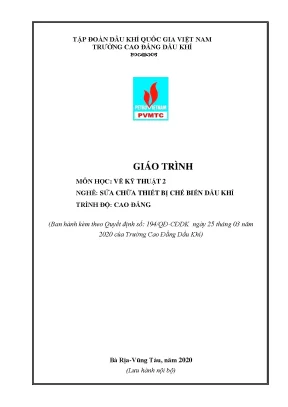

Giáo trình Vẽ kỹ thuật 2 (Mã môn học: CK19MH02) là tài liệu đào tạo nội bộ do Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Quốc gia Việt Nam) biên soạn và ban hành theo Quyết định số 194/QĐ-CĐDK ngày 25 tháng 03 năm 2020 tại Bà Rịa - Vũng Tàu. Giáo trình được thiết kế cho hệ đào tạo Cao đẳng, trực tiếp phục vụ ngành học Sửa chữa thiết bị chế biến Dầu khí (SCTBCBDK) và ngành Cắt gọt kim loại (CGKL).

Trong chương trình đào tạo, Vẽ kỹ thuật 2 được xếp vào nhóm môn học/mô-đun kỹ thuật cơ sở (Nhóm II.1), có khối lượng học tập 3 tín chỉ với tổng thời lượng 75 giờ (gồm 15 giờ lý thuyết, 55 giờ thực hành/thảo luận/bài tập và 5 giờ kiểm tra). Môn học được bố trí giảng dạy sau môn Vẽ kỹ thuật 1 (CK19MH01) và đóng vai trò điều kiện tiên quyết trước khi người học tiếp cận các mô-đun chuyên ngành như Dung sai (CK19MH05), Cơ kỹ thuật (CK19MH03), Kỹ thuật sửa chữa cơ khí (CK19MH09), cùng các mô-đun sửa chữa van, bơm, máy nén khí, lò gia nhiệt và thiết bị trao đổi nhiệt.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học các chuẩn đầu ra cụ thể:

  • Kiến thức (A1-A3): Trình bày phương pháp xác định giao tuyến giữa các khối hình học; quy tắc biểu diễn hình chiếu trục đo; phương pháp biểu diễn vật thể trên bản vẽ kỹ thuật; giải thích ứng dụng phần mềm AutoCAD, cú pháp câu lệnh hỗ trợ và quy trình xuất, in bản vẽ.
  • Kỹ năng (B1-B3): Dựng chính xác giao tuyến vật thể; vẽ hình chiếu trục đo vuông góc đều và xiên cân; thiết lập hoàn chỉnh bản vẽ chi tiết cơ khí; ứng dụng phần mềm AutoCAD để lập bản vẽ kỹ thuật trên máy tính.
  • Năng lực tự chủ và trách nhiệm (C1-C2): Rèn luyện tính cẩn thận, tỉ mỉ và tác phong làm việc khoa học trong môi trường kỹ thuật.

Cấu trúc giáo trình gồm 7 chương được phân chia logic thành hai phần: phần vẽ kỹ thuật truyền thống và phần ứng dụng đồ họa kỹ thuật số trên phần mềm AutoCAD.

Nội dung kiến thức cốt lõi (500-600 từ)

                       CẤU TRÚC KIẾN THỨC GIÁO TRÌNH
PHẦN 1: HÌNH HỌC HỌA HÌNH & BẢN VẼ                       PHẦN 2: ỨNG DỤNG AUTOCAD
(37 giờ - Chương 1 đến Chương 4)                         (38 giờ - Chương 5 đến Chương 7)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo tiến trình tuần tự từ lý thuyết hình học không gian đến thiết lập bản vẽ chế tạo và ứng dụng máy tính:

  • Chương 1: Giao tuyến của vật thể (8 giờ): Cung cấp phương pháp xác định giao tuyến của mặt phẳng với khối đa diện, khối trụ, khối nón tròn xoay và khối cầu. Phân tích các giao tuyến của chi tiết máy điển hình (đầu trục vát phẳng, đầu trục xẻ rãnh, đầu đinh vít chỏm cầu xẻ rãnh) và giao tuyến giữa hai khối hình học (hai khối đa diện, hai hình trụ vuông góc có đường kính bằng nhau hoặc khác nhau, khối trụ giao khối cầu, khối trụ có lỗ hình hộp).
  • Chương 2: Hình chiếu trục đo (13 giờ): Định nghĩa hệ trục đo, phương chiếu và hệ số biến dạng ($p, q, r$). Trình bày chi tiết hai loại hình chiếu trục đo thông dụng trong cơ khí: hình chiếu trục đo vuông góc đều (góc giữa các trục $120^\circ$, hệ số biến dạng quy ước $p=q=r=1$, dựng hình ôvan thay cho elip) và hình chiếu trục đo xiên cân (góc $135^\circ$ và $90^\circ$, $p=r=1, q=0.5$). Hướng dẫn các bước dựng hình chiếu trục đo cho vật thể dạng khối hộp, vật thể có mặt đối xứng và vật thể bị cắt một phần.
  • Chương 3: Biểu diễn vật thể (6 giờ): Hệ thống hóa 6 hình chiếu cơ bản theo TCVN: 5-78 (đứng, bằng, cạnh, từ phải, từ dưới, từ sau), hình chiếu phụ và hình chiếu riêng phần. Phân loại hình cắt (đứng, bằng, cạnh, nghiêng; đơn giản, phức tạp; toàn phần, riêng phần) và mặt cắt theo TCVN 7:1993 (mặt cắt rời, mặt cắt chập, mặt cắt xoay, quy ước đường gạch gạch tuyến ảnh nghiêng $45^\circ$). Giới thiệu quy chuẩn hình trích phóng to.
  • Chương 4: Bản vẽ chi tiết (8 giờ): Hướng dẫn cấu trúc bản vẽ chế tạo gồm hình biểu diễn chính, hệ thống kích thước (kích thước định khối, kích thước định vị, chuẩn kích thước mặt/đường/điểm), yêu cầu kỹ thuật và khung tên (19 ô tiêu chuẩn). Phân tích khái niệm dung sai lắp ghép ($TD, Td$, ví dụ ký hiệu $\varnothing 18H7$, $32 \pm 0.1$), sai lệch hình dạng/vị trí bề mặt (độ phẳng, độ thẳng, độ trụ, độ tròn, độ song song, vuông góc, đồng trục, đảo mặt đầu) và nhám bề mặt ($Ra, Rz$, phân loại theo tỷ số bước nhấp nhô trên chiều cao $P/h$).
  • Chương 5, 6, 7: Phần mềm AutoCAD trong vẽ kỹ thuật (38 giờ): Giới thiệu giao diện, thiết lập bản vẽ trên máy tính, thực hành các lệnh vẽ và hiệu chỉnh cơ bản, hoàn thiện kỹ thuật xuất và in bản vẽ theo tỷ lệ tiêu chuẩn.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết và quy chuẩn kỹ thuật bao gồm:

  1. Lý thuyết phép chiếu: Nguyên lý chiếu song song, chiếu vuông góc và hệ tọa độ không gian 3 chiều quy đổi sang mặt phẳng 2 chiều.
  2. Quy chuẩn Tiêu chuẩn Việt Nam (TCVN): TCVN: 5-78 (Hệ thống hình chiếu cơ bản), TCVN 7:1993 (Quy cách thể hiện mặt cắt và tuyến ảnh vật liệu), TCVN: 5705 (Quy tắc ghi kích thước trên bản vẽ).
  3. Nguyên tắc xác lập kích thước và công nghệ: Khái niệm chuẩn kích thước gắn liền với trình tự gia công cơ khí, phân định ranh giới giữa kích thước định hình kết cấu và kích thước định vị không gian.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Dựng hình chiếu vuông góc, dựng hình chiếu trục đo của các bề mặt tròn xoay/giao tuyến phức tạp, áp dụng các lệnh vẽ trong AutoCAD để lập bản vẽ cơ khí hoàn chỉnh.
  • Kỹ năng phân tích (Analytical skills): Phân tích vật thể phức tạp thành các khối hình học cơ bản (như ví dụ nắp ổ trục, chi tiết ống lót, chi tiết tròn xoay có rãnh), đọc và giải mã các thông số dung sai hình học, nhám bề mặt ($Ra, Rz$) trên bản vẽ chế tạo.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Đọc hiểu và kiểm tra tính chính xác của bản vẽ chi tiết máy, phục vụ trực tiếp cho các công đoạn chế tạo cắt gọt kim loại và sửa chữa thiết bị cơ khí dầu khí.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm của giáo trình được xây dựng theo mô hình dạy học tích cực, kết hợp giữa truyền thụ nguyên lý lý thuyết và rèn luyện kỹ năng thực hành kỹ thuật:

                      CƠ CẤU ĐÁNH GIÁ MÔN HỌC
ĐIỂM QUÁ TRÌNH (40%)                            ĐIỂM THI KẾT THÚC (60%)
- Kiểm tra thường xuyên: Hỏi miệng/Viết (sau 27h)  - Thi tự luận tổng hợp (sau 75h)
- Kiểm tra định kỳ: Tự luận/Thực hành máy (sau 36h) - Thang điểm 10 quy đổi thang 4
  • Hoạt động của người dạy: Áp dụng phương pháp diễn giảng cô đọng, nêu vấn đề, hướng dẫn nghiên cứu tài liệu và tổ chức phân tích các bản vẽ tình huống. Trong các giờ thực hành, người dạy hướng dẫn thao tác dựng hình trên bảng chia ô và tổ chức luyện tập kỹ năng phần mềm trong phòng máy tính.
  • Tổ chức bài tập và thảo luận: Người học được phân chia theo nhóm nhỏ từ 8 đến 10 học viên. Nhóm trưởng chịu trách nhiệm phân công các thành viên nghiên cứu chủ đề thảo luận (ví dụ: phân tích giao tuyến nắp ổ trục, so sánh hình chiếu trục đo vuông góc đều và xiên cân, lập quy trình đọc bản vẽ chi tiết), sau đó tổng hợp báo cáo và thuyết trình.
  • Thực hành và bài tập tình huống: Thời lượng thực hành, bài tập chiếm 55 giờ trên tổng số 75 giờ của môn học (chiếm 73,3%). Các bài tập bao gồm dựng giao tuyến của vật thể có lỗ, vẽ 3 hình chiếu nắp ổ trục, dựng hình cắt kết hợp và vẽ bản vẽ chi tiết trên máy tính bằng AutoCAD.
  • Phương pháp kiểm tra và đánh giá: Tuân thủ Quy chế đào tạo Cao đẳng ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ Lao động - Thương binh và Xã hội. Điểm môn học gồm:
    • Đánh giá quá trình (Trọng số 40%): Bao gồm 1 điểm kiểm tra thường xuyên (tự luận hoặc hỏi miệng sau 27 giờ học) và 1 điểm kiểm tra định kỳ (tự luận hoặc thực hành trên máy sau 36 giờ học).
    • Điểm thi kết thúc môn học (Trọng số 60%): Thi tự luận sau 75 giờ học. Điểm tổng kết tính theo thang điểm 10 (làm tròn 1 chữ số thập phân) và quy đổi sang thang điểm 4.
  • Yêu cầu đối với người học: Nghiên cứu bài trước khi lên lớp, chuẩn bị đầy đủ học liệu (bộ thước vẽ kỹ thuật, compa, bút chì, bảng vẽ, giáo trình), tham dự tối thiểu 70% số tiết lý thuyết (vắng quá 30% phải học lại môn).

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Vẽ kỹ thuật 2 phản ánh các đặc điểm học thuật và ứng dụng chuyên ngành rõ rệt thông qua các yếu tố sau:

  1. Chuẩn hóa theo hệ thống tiêu chuẩn kỹ thuật quốc gia: Nội dung các chương lý thuyết được biên soạn dựa trên các Tiêu chuẩn Việt Nam hiện hành như TCVN: 5-78 về hình biểu diễn, TCVN 7:1993 về ký hiệu vật liệu trên mặt cắt và TCVN: 5705 về quy tắc ghi kích thước. Giáo trình kế thừa và trích dẫn trực tiếp từ các công trình học thuật nền tảng của PGS. Trần Hữu Quế và các cộng sự (như Giáo trình Vẽ kỹ thuật hệ cao đẳng - NXB Giáo dục 2007, Vẽ kỹ thuật giáo trình dạy nghề - NXB Khoa học và Kỹ thuật 2005, và bộ sách Bài tập vẽ kỹ thuật cơ khí Tập 1, Tập 2 - NXB Giáo dục 2006).
  2. Cơ cấu tích hợp số hóa chiếm tỷ trọng cao: Giáo trình dành riêng 3 chương cuối (Chương 5, 6, 7) với thời lượng 38 giờ (chiếm hơn 50% tổng số giờ học) để hướng dẫn trực tiếp phần mềm AutoCAD. Việc tích hợp này chuyển tiếp người học từ kỹ năng vẽ truyền thống trên giấy sang thiết lập, hiệu chỉnh và xuất bản vẽ cơ khí kỹ thuật số.
  3. Hệ thống ví dụ kỹ thuật gắn với thiết bị cơ khí: Các hình vẽ phân tích trong giáo trình tập trung vào các kết cấu thực tế như đầu trục xẻ rãnh, đầu trục vát phẳng, đầu đinh vít chỏm cầu, nắp ổ trục, chi tiết ống lót và chi tiết dạng khối hộp có rãnh. Đây là các chi tiết nền tảng thường gặp trong kết cấu của các thiết bị cơ khí và thiết bị chế biến dầu khí.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên/Học viên ngành đào tạo: Giáo trình là tài liệu học tập bắt buộc cho học sinh - sinh viên hệ Cao đẳng ngành Sửa chữa thiết bị chế biến Dầu khí và ngành Cắt gọt kim loại tại Trường Cao đẳng Dầu khí. Tài liệu cũng có thể sử dụng cho các hệ đào tạo cao đẳng nghề kỹ thuật cơ khí nói chung.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành môn Vẽ kỹ thuật 1 (mã số CK19MH01 - 2 tín chỉ, 45 giờ) để nắm vững các quy ước cơ bản về đường nét, khổ giấy, hình chiếu vuông góc đơn giản; đồng thời cần có kiến thức từ môn Tin học cơ bản (mã số MHCB19MH10 - 3 tín chỉ, 75 giờ) để thuận lợi khi tiếp cận phần mềm đồ họa AutoCAD.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm đề cương giảng dạy chuẩn, phân bổ thời lượng 75 giờ theo đúng quy định chuyên môn, tổ chức nội dung giảng dạy lý thuyết gắn liền với hệ thống câu hỏi thảo luận, phiếu thực hành và ngân hàng đề thi định kỳ/kết thúc môn.
  • Kỹ thuật viên và người tự học: Phục vụ công tác tra cứu quy chuẩn ký hiệu nhám bề mặt, sai lệch vị trí/hình dạng, quy tắc cắt/trích và các câu lệnh AutoCAD trong quá trình gia công, sửa chữa tại các phân xưởng cơ khí, nhà máy chế biến dầu khí.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế dành cho đối tượng người học nào?

Giáo trình được biên soạn riêng cho học sinh, sinh viên trình độ Cao đẳng thuộc ngành Sửa chữa thiết bị chế biến Dầu khí và ngành Cắt gọt kim loại tại Trường Cao đẳng Dầu khí, đồng thời áp dụng cho các chương trình đào tạo nghề cơ khí có môn học tương đương.

2. Người học cần đáp ứng các môn học tiên quyết nào trước khi học giáo trình này?

Người học bắt buộc phải hoàn thành môn học Vẽ kỹ thuật 1 (CK19MH01) và môn Tin học cơ bản (MHCB19MH10) để có kiến thức nền tảng về phép chiếu cơ bản và kỹ năng vận hành máy tính.

3. Cấu trúc giáo trình có điểm gì khác biệt so với các tài liệu vẽ kỹ thuật đại cương?

Giáo trình có cấu trúc tích hợp: 4 chương đầu (37 giờ) trang bị kiến thức hình học họa hình, giao tuyến, hình chiếu trục đo và bản vẽ chi tiết cơ khí; 3 chương sau (38 giờ) chuyển giao toàn bộ kỹ năng sang phần mềm AutoCAD từ thiết lập môi trường vẽ đến in ấn.

4. Quy định đánh giá môn học được thực hiện như thế nào?

Theo quy chế ban hành theo Thông tư số 09/2017/TT-BLĐTBXH, điểm tổng kết gồm 40% điểm quá trình (1 bài kiểm tra thường xuyên sau 27 giờ và 1 bài kiểm tra định kỳ sau 36 giờ) cùng 60% điểm thi kết thúc môn học (tự luận sau 75 giờ). Người học phải tham gia tối thiểu 70% số tiết lý thuyết.

5. Các tài liệu tham khảo chính thống đi kèm giáo trình là gì?

Tài liệu tham khảo chính thức gồm các giáo trình và bài tập Vẽ kỹ thuật của PGS. Trần Hữu Quế, Nguyễn Văn Tuấn (NXB Giáo dục, NXB Khoa học và Kỹ thuật), kết hợp các tiêu chuẩn TCVN: 5-78, TCVN 7:1993 và TCVN: 5705.

Kết luận (150 từ)

Giáo trình Vẽ kỹ thuật 2 (Mã môn học: CK19MH02) của Trường Cao đẳng Dầu khí đóng vai trò là học liệu kỹ thuật cơ sở, chuẩn hóa kiến thức biểu diễn vật thể, xác định giao tuyến, dựng hình chiếu trục đo và đọc - lập bản vẽ chi tiết cơ khí theo đúng hệ thống Tiêu chuẩn Việt Nam. Việc tích hợp 38 giờ thực hành phần mềm AutoCAD tạo điều kiện cho người học hoàn thiện cả kỹ năng vẽ tay lẫn đồ họa vi tính.

Môn học xác lập tiền đề kỹ thuật bắt buộc để người học tiến tới các mô-đun chuyên sâu như Dung sai, Gia công cắt gọt kim loại, Sửa chữa bảo dưỡng van công nghiệp, bơm, máy nén khí và động cơ đốt trong. Người học có thể tham khảo bổ trợ các đầu sách của PGS. Trần Hữu Quế và hệ thống tiêu chuẩn TCVN để củng cố toàn diện năng lực chuyên môn.
