TỔNG QUAN VỀ GIÁO TRÌNH VẼ KỸ THUẬT 1 (CK19MH01) - TRƯỜNG CAO ĐẲNG DẦU KHÍ

Tổng quan về giáo trình (250-300 từ)

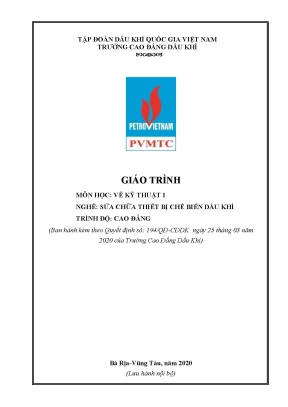

Giáo trình Vẽ kỹ thuật 1 (mã môn học: CK19MH01) được ban hành theo Quyết định số 194/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (PVMTC), do nhóm tác giả Võ Tấn Hoà (Chủ biên), Lê Anh Dũng và Trần Thanh Ngọc biên soạn. Học phần có thời lượng 2 tín chỉ (tổng cộng 45 giờ đào tạo, gồm 14 giờ lý thuyết, 29 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra). Trong cấu trúc chương trình khung, đây là môn học kỹ thuật cơ sở bắt buộc thuộc nhóm môn học chung ngành, nghề (khối II.1), được bố trí giảng dạy ở giai đoạn đầu khóa học cho sinh viên hệ Cao đẳng và Trung cấp các nghề: Sửa chữa thiết bị chế biến dầu khí, Hàn, Gia công cắt gọt kim loại và Vận hành thiết bị chế biến dầu khí.

Mục tiêu học tập của giáo trình được xác lập qua ba nhóm chuẩn đầu ra:

  • Kiến thức (A1–A4): Trình bày các quy chuẩn về khổ giấy, khung tên, tỷ lệ, nét vẽ, chữ viết; phương pháp dựng hình học; nguyên lý phép chiếu vuông góc; quy ước biểu diễn các mối ghép, chi tiết máy thông dụng; cấu trúc bản vẽ lắp, bản vẽ kết cấu, bản vẽ P&ID (Piping and Instrumentation Diagram) và bản vẽ sơ đồ.
  • Kỹ năng (B1–B2): Thực hiện chính xác các phép dựng hình học phẳng, lập 3 hình chiếu vuông góc của vật thể, vẽ biểu diễn quy ước mối ghép cơ khí; đọc và phân tích thông số kỹ thuật trên các loại bản vẽ chế tạo, bản vẽ lắp, bản vẽ kết cấu và sơ đồ công nghệ.
  • Năng lực tự chủ và trách nhiệm (C1–C2): Rèn luyện phương pháp làm việc chuẩn xác, tính kiên trì, tỉ mỉ và tuân thủ kỷ luật kỹ thuật công nghiệp.

Giáo trình được cấu trúc thành 6 chương logic, đi từ hệ thống tiêu chuẩn kỹ thuật đến dựng hình học, chiếu không gian và đọc hiểu bản vẽ chuyên ngành cơ khí – dầu khí. Điểm đặc thù của tài liệu là tích hợp trực tiếp các tiêu chuẩn TCVN, ISO vào bối cảnh thiết bị cơ khí và sơ đồ đường ống công nghệ.

Nội dung kiến thức cốt lõi (500-600 từ)

================================================================================
CẤU TRÚC PHÂN BỔ NỘI DUNG 6 CHƯƠNG THEO GIÁO TRÌNH CK19MH01
================================================================================
Chương 1: Những tiêu chuẩn trình bày bản vẽ (3 giờ LT)
Chương 2: Vẽ hình học (2 giờ LT + 4 giờ TH)
Chương 3: Hình chiếu vuông góc (2 giờ LT + 5 giờ TH + 1 giờ KT)
Chương 4: Quy ước vẽ các mối ghép (2 giờ LT + 4 giờ TH)
Chương 5: Quy ước vẽ một số chi tiết thông dụng (2 giờ LT + 4 giờ TH)
Chương 6: Các loại bản vẽ cơ khí (4 giờ LT + 11 giờ TH + 1 giờ KT)
================================================================================

Các chương/chủ đề chính

  • Chương 1: Những tiêu chuẩn về cách trình bày bản vẽ (3 giờ): Giới thiệu hệ thống quy chuẩn kỹ thuật gồm khổ giấy từ A0 đến A4 theo TCVN 2-74; cấu tạo khung bản vẽ và khung tên theo TCVN 3821-83; tỷ lệ phóng to (2:1, 5:1, 10:1), thu nhỏ (1:2, 1:5, 1:10) và nguyên hình (1:1); các loại nét vẽ theo TCVN 8-85 (nét liền đậm, nét liền mảnh, nét đứt, nét chấm gạch, nét lượn sóng); quy cách chữ viết (khổ chữ h = 1.8 đến 10 mm, kiểu A và kiểu B, nghiêng 75° hoặc thẳng đứng); nguyên tắc ghi kích thước dài, góc, cung tròn, mặt cầu, hình vuông và các yếu tố lặp lại.
  • Chương 2: Vẽ hình học (6 giờ): Cung cấp các phương pháp dựng đường thẳng song song, đường vuông góc, đường trung trực; chia đều đoạn thẳng thành $n$ phần bằng nhau; dựng góc phân giác và các góc đặc biệt ($50^\circ, 75^\circ, 105^\circ, 165^\circ$) bằng êke; tính toán và vẽ độ dốc ($i = \tan\alpha = \frac{AC}{BC}$), độ côn ($k = 2\tan\alpha = \frac{D-d}{h}$); chia đều đường tròn thành 3, 5, 6 và phương pháp gần đúng cho 7, 9, 11 phần; kỹ thuật vẽ nối tiếp cung tròn với đường thẳng, cung tròn với cung tròn (tiếp xúc trong, tiếp xúc ngoài); dựng các đường cong hình học: Elip, đường xoắn ốc Archimedes, đường thân khai của đường tròn và đường hình Sin.
  • Chương 3: Hình chiếu vuông góc (8 giờ): Khái niệm phép chiếu xuyên tâm và phép chiếu song song (chiếu xiên, chiếu vuông góc); hệ thống 3 mặt phẳng hình chiếu: mặt phẳng đứng ($P_1$), mặt phẳng bằng ($P_2$), mặt phẳng cạnh ($P_3$); đồ thức của điểm, đoạn thẳng ở vị trí đặc biệt (đường mặt, đường bằng, đường cạnh, đường tia chiếu); đồ thức của mặt phẳng (mặt phẳng chiếu, mặt phẳng song song); nguyên lý biểu diễn các khối hình học cơ bản gồm khối đa diện (lăng trụ đứng/xiên, chóp/chóp cụt) và khối tròn xoay (khối trụ, khối nón, khối cầu, khối xuyến).
  • Chương 4: Quy ước vẽ các mối ghép (6 giờ): Quy tắc biểu diễn mối ghép ren; cấu tạo, thông số và cách vẽ bulông theo TCVN 1892-76 (thay cung hypecbol bằng cung tròn); đai ốc lục giác; vòng đệm; vít cấy kiểu A (không rãnh thoát dao) và kiểu B (có rãnh thoát dao); mối ghép then, đinh tán, mối hàn và bánh răng.
  • Chương 5: Quy ước vẽ một số chi tiết thông dụng (6 giờ): Thông số hình học của ren (bước ren, đường kính danh nghĩa, số đầu mối); quy ước biểu diễn ren thấy, ren khuất, lắp ghép ren; phương pháp thể hiện bánh răng trụ, bánh răng côn, khớp nối trục, thiết bị chèn khít, lò xo, cụm trục và bánh răng.
  • Chương 6: Các loại bản vẽ cơ khí (16 giờ): Cấu trúc và phương pháp đọc bản vẽ chi tiết; bản vẽ lắp ráp cụm máy; bản vẽ kết cấu kim loại; bản vẽ sơ đồ đường ống và thiết bị P&ID; sơ đồ truyền động cơ khí (sơ đồ hộp giảm tốc).

Kiến thức nền tảng được xây dựng

  1. Nguyên lý hình học họa hình: Nền tảng phép chiếu Monge, phương pháp chuyển đổi không gian 3 chiều sang mặt phẳng đồ thức 2 chiều thông qua hệ thống trục tọa độ $Ox, Oy, Oz$.
  2. Quy chuẩn kỹ thuật cơ khí: Hệ thống tiêu chuẩn thiết kế cơ khí quốc gia (TCVN) kết hợp tài liệu kỹ thuật quốc tế (ISO Standards Handbook 12 Technical Drawings).
  3. Mô hình hóa hình học chi tiết máy: Cơ sở xác định giao tuyến, quỹ tích chuyển động hình học (đường xoắn ốc, thân khai) ứng dụng trực tiếp trong gia công biên dạng răng và ren.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác các dụng cụ vẽ chuyên dụng (thước T, êke phối hợp, compa, bút chì kỹ thuật); dựng đúng tỷ lệ, phân cấp độ dày nét vẽ theo tiêu chuẩn TCVN 8-85.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình chiếu không gian từ đồ thức 2D, giải đoán kết cấu chi tiết cơ khí từ bản vẽ lắp, nhận diện sơ đồ công nghệ P&ID.
  • Năng lực thực hành chuyên môn (Practical competencies): Bóc tách kích thước gia công, tra cứu thông số phụ tùng tiêu chuẩn (bulông, đai ốc, then), hiểu nguyên lý vận hành thông qua sơ đồ truyền động cơ khí.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm (Pedagogical approach)

Giáo trình triển khai theo mô hình dạy học tích cực, kết hợp giữa thuyết trình ngắn nêu vấn đề, hướng dẫn nghiên cứu tài liệu kỹ thuật và tổ chức giải quyết tình huống thực tế. Tỷ trọng thực hành và bài tập chiếm 64,4% tổng thời lượng môn học (29/45 giờ), định hướng lấy người học làm trung tâm. Sinh viên được chia thành các nhóm học tập nhỏ từ 8–10 người để thảo luận chuyên đề, phân công giải quyết các nhiệm vụ bóc tách bản vẽ phức tạp và báo cáo kết quả.

Bài tập và bài thực hành (Practical exercises)

Hệ thống bài tập trong giáo trình được phân bổ sau từng chương:

  • Bài tập dựng khung bản vẽ, khung tên chuẩn khổ A4 (Chương 1).
  • Bài tập chia đều đường tròn 7, 9 phần, vẽ nối tiếp cung tròn và đường thân khai (Chương 2).
  • Bài tập dựng 3 hình chiếu vuông góc từ vật thể không gian và hoàn thiện giao tuyến (Chương 3).
  • Bài tập biểu diễn lắp ghép bulông, vít cấy, mối hàn và ren (Chương 4, Chương 5).
  • Bài tập đọc, phân tích bản vẽ lắp cụm máy và sơ đồ P&ID thực tế (Chương 6).

Phương pháp đánh giá (Assessment methods)

Áp dụng quy chế đào tạo tín chỉ theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

  • Điểm đánh giá quá trình (Trọng số 40%): Gồm điểm kiểm tra thường xuyên (hỏi miệng/thuyết trình sau 27 giờ giảng dạy, đánh giá chuẩn A1–A3, B1, B2, C1, C2) và điểm kiểm tra định kỳ (tự luận viết sau 36 giờ giảng dạy, đánh giá chuẩn A4, B2, C2).
  • Điểm thi kết thúc môn học (Trọng số 60%): Bài thi tự luận viết 60–90 phút tại thời điểm sau 45 giờ học (đánh giá tổng hợp A1–A4, B1, B2, C1, C2). Điểm chấm theo thang điểm 10 (làm tròn 1 chữ số thập phân) và quy đổi sang thang điểm 4/điểm chữ.

Hướng dẫn tự học (Self-study guidelines)

  • Nghiên cứu bài đọc trong giáo trình và chuẩn bị dụng cụ vẽ trước giờ lên lớp.
  • Tham dự tối thiểu 70% tổng số tiết lý thuyết; vắng quá 30% thời lượng phải học lại môn học.
  • Khai thác nguồn tài liệu bổ trợ tại thư viện và thực hành vẽ lại các đồ thức hình học sau mỗi bài học.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Vẽ kỹ thuật 1 ban hành năm 2020 mang tính hệ thống hóa cao, tích hợp các yêu cầu kỹ thuật thực tế trong ngành công nghiệp dầu khí và cơ khí chế tạo:

  1. Chuẩn hóa hệ thống tiêu chuẩn kỹ thuật: Toàn bộ nội dung biểu diễn quy ước tuân thủ đồng bộ hệ thống Tiêu chuẩn Quốc gia (TCVN 2-74, TCVN 3821-83, TCVN 8-85, TCVN 1892-76) và đối chiếu trực tiếp với sổ tay tiêu chuẩn quốc tế ISO Standards Handbook 12 Technical Drawings (1991). Điều này đảm bảo tính tương thích của bản vẽ kỹ thuật giữa môi trường đào tạo và sản xuất công nghiệp.
  2. Tích hợp bản vẽ chuyên ngành Dầu khí: Khác với các tài liệu vẽ cơ khí thuần túy, giáo trình Chương 6 bổ sung trực tiếp nội dung về bản vẽ kết cấu kim loại và bản vẽ sơ đồ công nghệ đường ống – thiết bị P&ID (Piping and Instrumentation Diagram). Đây là dạng bản vẽ đặc thù trong các nhà máy lọc dầu, nhà máy xử lý khí và giàn khai thác dầu khí.
  3. Tính ứng dụng trong chuỗi chương trình đào tạo: Giáo trình thiết lập mối liên kết chặt chẽ với các môn học kỹ thuật cơ sở và mô đun chuyên môn tiếp theo trong chương trình đào tạo của Trường Cao đẳng Dầu khí, bao gồm: Cơ kỹ thuật (CK19MH03), Dung sai (CK19MH05), Gia công cắt gọt kim loại (CK19MĐ01/02), Sửa chữa bảo dưỡng van công nghiệp (CK19MĐ03/04), Sửa chữa bảo dưỡng bơm (CK19MĐ05/06), Sửa chữa bảo dưỡng máy nén khí (CK19MĐ07) và Lò hơi - tua bin hơi (CK19MH06).

Đối tượng sử dụng giáo trình (200-250 từ)

Nhóm đối tượng Phạm vi áp dụng Mục đích sử dụng
Sinh viên Cao đẳng / Trung cấp Ngành Sửa chữa thiết bị chế biến dầu khí, Hàn, Gia công cắt gọt, Vận hành thiết bị dầu khí (ngay từ học kỳ 1). Giáo trình học tập bắt buộc, tài liệu làm bài tập và chuẩn bị kiểm tra, thi kết thúc môn.
Giảng viên chuyên ngành Khoa Cơ khí / Thiết bị Dầu khí. Khung tài liệu chuẩn để soạn giáo án, thiết kế phiếu thực hành và đề thi đánh giá năng lực.
Kỹ thuật viên / Người tự học Nhân sự bảo trì xưởng cơ khí, kỹ thuật viên vận hành công nghiệp. Tài liệu tra cứu tiêu chuẩn ký hiệu, quy ước mối ghép ren/hàn và phương pháp đọc sơ đồ P&ID.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần nắm vững kiến thức toán học THPT, đặc biệt là hình học không gian sơ cấp (khái niệm đường thẳng, mặt phẳng, góc, giao tuyến, các khối hình học) và kỹ năng vẽ hình học phẳng cơ bản.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế cho sinh viên trình độ Cao đẳng và Trung cấp thuộc khối ngành kỹ thuật cơ khí, sửa chữa thiết bị chế biến dầu khí, kỹ thuật hàn và gia công cắt gọt kim loại.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức hình học không gian, có khả năng tư duy liên hệ giữa vật thể không gian 3 chiều và hình biểu diễn 2 chiều, cùng kỹ năng sử dụng các dụng cụ vẽ hình học (thước thẳng, êke, compa).

3. Giáo trình này có điểm gì khác biệt so với các giáo trình vẽ kỹ thuật cơ bản khác?

Điểm khác biệt là thời lượng thực hành chiếm tỷ lệ lớn (29/45 giờ), đồng thời mở rộng nội dung chuyên ngành ở Chương 6 với bản vẽ sơ đồ đường ống – thiết bị P&ID và bản vẽ kết cấu kim loại phục vụ trực tiếp cho ngành công nghiệp dầu khí.

4. Phương pháp tự học giáo trình đạt hiệu quả cao nhất là gì?

Người học cần thực hiện tuần tự từ Chương 1 đến Chương 6, kết hợp đọc lý thuyết với việc hoàn thành đầy đủ các bài tập dựng hình chiếu, vẽ tiếp xúc, phân tích thông số mối ghép và luyện tập giải đoán các bản vẽ lắp ráp thực tế.

5. Những tài liệu tham khảo chính yếu nào được trích dẫn kèm theo giáo trình?

Tài liệu trích dẫn gồm:

  • Vẽ Kỹ Thuật Cơ Khí (Tập 1, Tập 2) của nhóm tác giả Trần Hữu Quế, Đặng Văn Cứ, Nguyễn Văn Tuấn (NXB Giáo dục, 1998).
  • Hệ thống Tiêu chuẩn Quốc gia về Tài liệu Thiết kế Cơ khí (TCVN).
  • ISO Standards Handbook 12: Technical Drawings (Tổ chức Tiêu chuẩn hóa Quốc tế, 1991).

Kết luận (150 từ)

Giáo trình Vẽ kỹ thuật 1 (CK19MH01) do Trường Cao đẳng Dầu khí ban hành cung cấp hệ thống kiến thức nền tảng về tiêu chuẩn hóa bản vẽ kỹ thuật, nguyên lý phép chiếu vuông góc và quy ước biểu diễn cơ khí theo các quy chuẩn TCVN và ISO. Giáo trình đóng vai trò là học phần tiên quyết trong chương trình đào tạo kỹ thuật, tạo cơ sở để người học chuyển tiếp sang học phần Vẽ kỹ thuật 2 (CK19MH02), Cơ kỹ thuật (CK19MH03), Dung sai lắp ghép (CK19MH05) và các mô đun chuyên sâu về bảo dưỡng, sửa chữa thiết bị cơ khí dầu khí.

Để tối ưu hóa quá trình tiếp thu kiến thức, người học nên kết hợp nghiên cứu giáo trình cùng hệ thống tiêu chuẩn TCVN/ISO hiện hành và danh mục tài liệu tham khảo bổ trợ do nhà trường cung cấp.
