TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH VẼ KỸ THUẬT 1 (CK19MH01) – TRƯỜNG CAO ĐẲNG DẦU KHÍ
Tổng quan về giáo trình (250-300 từ)

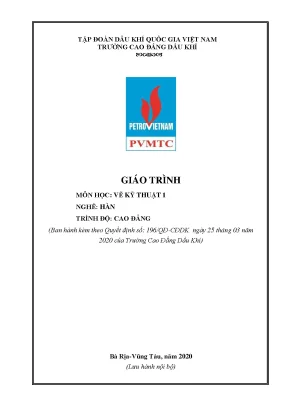

Giáo trình Vẽ kỹ thuật 1 (mã môn học: CK19MH01) là tài liệu học tập kỹ thuật cơ sở thuộc chương trình đào tạo trình độ Cao đẳng và Trung cấp, ban hành theo Quyết định số 196/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Quốc gia Việt Nam). Tài liệu do tập thể tác giả gồm Võ Tấn Hoà (Chủ biên), Lê Anh Dũng và Trần Thanh Ngọc biên soạn phục vụ giảng dạy nội bộ cho các khối ngành kỹ thuật như: Hàn, Sửa chữa thiết bị chế biến dầu khí, Cắt gọt kim loại và Vận hành thiết bị chế biến dầu khí.
Về vị trí đào tạo, Vẽ kỹ thuật 1 là học phần tiên quyết được bố trí ngay từ đầu khóa học (thời lượng 2 tín chỉ, tương đương 45 giờ chuẩn gồm 14 giờ lý thuyết, 29 giờ thực hành/thảo luận và 2 giờ kiểm tra). Môn học cung cấp nền tảng tư duy không gian và ngôn ngữ kỹ thuật nhằm chuẩn bị cho sinh viên tiếp thu các môn học cơ sở khác (Dung sai, Vật liệu cơ khí) cùng hệ thống mô-đun chuyên môn ngành Hàn (Chế tạo phôi hàn, Gá lắp kết cấu hàn, Hàn hồ quang, Hàn TIG/MIG/MAG).
Mục tiêu học tập của giáo trình được xác định cụ thể theo ba nhóm chuẩn đầu ra:
- Kiến thức (A1, A2): Trình bày chính xác hệ thống tiêu chuẩn kỹ thuật về khổ giấy, tỷ lệ, đường nét, chữ viết, khung tên; nắm vững phương pháp biểu diễn hình học, phép chiếu vuông góc, quy ước vẽ mối ghép cơ khí, chi tiết máy, bản vẽ lắp, bản vẽ kết cấu và bản vẽ sơ đồ công nghệ (P&ID).
- Kỹ năng (B1): Thực hiện thành thạo thao tác dựng hình học cơ bản, thiết lập 3 hình chiếu vuông góc của vật thể, vẽ đúng quy ước các loại mối ghép và đọc hiểu chính xác bản vẽ chế tạo, bản vẽ lắp và sơ đồ hệ thống.
- Năng lực tự chủ và trách nhiệm (C1, C2): Hình thành tác phong làm việc khoa học, tỉ mỉ, kiên trì và tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật trong sản xuất công nghiệp.
Nội dung kiến thức cốt lõi (500-600 từ)
Các chương/chủ đề chính
Giáo trình được cấu trúc thành 6 chương chuyên đề với khối lượng kiến thức được sắp xếp theo tiến trình sư phạm từ cơ bản đến phức tạp:
- Chương 1: Những tiêu chuẩn về cách trình bày bản vẽ (3 giờ): Giới thiệu các quy định cốt lõi về khổ giấy từ A0 đến A4 theo TCVN 2-74; kết cấu khung bản vẽ và khung tên theo TCVN 3821-83; hệ thống tỷ lệ (nguyên hình, phóng to, thu nhỏ); phân loại và ứng dụng các đường nét (nét liền đậm, nét liền mảnh, nét đứt, nét chấm gạch, nét lượn sóng) theo TCVN 8-85; quy tắc viết chữ, chữ số (kiểu đứng và nghiêng 75°) cùng phương pháp ghi kích thước độ dài, góc, cung, hình cầu, hình vuông.
- Chương 2: Vẽ hình học (6 giờ): Cung cấp các kỹ thuật dựng hình phẳng bằng thước T, êke và compa: dựng đường thẳng song song, đường vuông góc, đường trung trực, chia đều đoạn thẳng; dựng các góc đặc biệt ($15^\circ, 75^\circ, 105^\circ, 165^\circ$); dựng độ dốc $i = \tan\alpha$ và độ côn $k = (D-d)/h = 2\tan\alpha$; chia đều đường tròn thành 3, 5, 6, 7 phần bằng nhau; dựng cung tròn nối tiếp (tiếp xúc trong, tiếp xúc ngoài) và vẽ các đường cong kỹ thuật: Elip, đường xoắn ốc Archimet, đường thân khai của đường tròn, đường sin.
- Chương 3: Hình chiếu vuông góc (8 giờ): Trình bày nguyên lý phép chiếu xuyên tâm, phép chiếu song song (xiên và vuông góc); phương pháp biểu diễn đồ thức của điểm, đoạn thẳng (đường mặt, đường bằng, đường cạnh, đường tia chiếu) và mặt phẳng (mặt phẳng chiếu, mặt phẳng song song) trên 3 mặt phẳng hình chiếu ($P_1$ đứng, $P_2$ bằng, $P_3$ cạnh); biểu diễn hình chiếu các khối đa diện (lăng trụ, hình chóp) và khối tròn xoay (hình trụ, hình nón, hình cầu, mặt xuyến).
- Chương 4: Quy ước vẽ các mối ghép (6 giờ): Quy định biểu diễn mối ghép ren (bu lông theo TCVN 1892-76, đai ốc, vít cấy, ren thấy, ren khuất, ghép ren); quy ước biểu diễn mối ghép hàn và mối ghép bánh răng.
- Chương 5: Quy ước vẽ một số chi tiết thông dụng (6 giờ): Giới thiệu quy chuẩn biểu diễn bánh răng trụ, bánh răng côn, khớp nối trục, then, lò xo và thiết bị làm kín.
- Chương 6: Các loại bản vẽ cơ khí (16 giờ): Phân tích nội dung và phương pháp đọc bản vẽ chế tạo chi tiết, bản vẽ lắp cụm cơ khí, bản vẽ kết cấu kim loại, bản vẽ sơ đồ P&ID (Piping and Instrumentation Diagram) và sơ đồ truyền động hộp giảm tốc.
Bảng tổng hợp phân bổ thời lượng chi tiết theo chương
| Chương |
Tên nội dung tổng quát |
Tổng số giờ |
Lý thuyết |
Thực hành/Thảo luận |
Kiểm tra |
| 1 |
Những tiêu chuẩn về cách trình bày bản vẽ |
3 |
3 |
0 |
0 |
| 2 |
Vẽ hình học |
6 |
2 |
4 |
0 |
| 3 |
Hình chiếu vuông góc |
8 |
2 |
5 |
1 (LT) |
| 4 |
Quy ước vẽ các mối ghép |
6 |
2 |
4 |
0 |
| 5 |
Quy ước vẽ một số chi tiết thông dụng |
6 |
2 |
4 |
0 |
| 6 |
Các loại bản vẽ cơ khí |
16 |
4 |
11 |
1 (TH) |
| Cộng |
Toàn bộ môn học |
45 |
15 |
28 |
2 |
Kiến thức nền tảng và kỹ năng phát triển
- Nền tảng lý thuyết: Hệ thống hóa toàn bộ các quy chuẩn vẽ kỹ thuật theo tiêu chuẩn quốc gia TCVN kết hợp tiêu chuẩn quốc tế ISO Handbook 12 Technical Drawings; xây dựng tư duy hình học không gian và phương pháp chuyển đổi không gian 3 chiều sang mặt phẳng 2 chiều thông qua đồ thức hình học họa hình.
- Kỹ năng chuyên môn: Sinh viên thành thạo kỹ năng sử dụng công cụ vẽ truyền thống; phân tích cấu tạo và vị trí không gian của các bề mặt chi tiết máy; biểu diễn chính xác các mối liên kết ren, hàn, then, then hoa; đọc hiểu được bảng kê, yêu cầu kỹ thuật và sơ đồ công nghệ đường ống và thiết bị phục vụ trực tiếp cho hoạt động thi công, gia công cơ khí và chế tạo kết cấu dầu khí.
Phương pháp giảng dạy và học tập (300-350 từ)
Giáo trình định hướng áp dụng phương pháp dạy học tích cực nhằm phát huy tính chủ động của người học, kết hợp giữa truyền thụ nguyên lý và rèn luyện kỹ năng đồ họa trực tiếp trên bản vẽ.
Phương pháp sư phạm và hoạt động học tập
- Đối với giảng viên: Kết hợp diễn giảng ngắn gọn với phương pháp trực quan (sử dụng máy chiếu, bảng kẻ ô lưới, mô hình vật thể, bản vẽ mẫu); triển khai dạy học nêu vấn đề, hướng dẫn sinh viên giải quyết các bài tập tình huống kỹ thuật và phân chia nhóm thực hành đọc bản vẽ lắp.
- Đối với sinh viên: Bắt buộc chuẩn bị bài và nghiên cứu giáo trình trước khi lên lớp; tham gia làm việc nhóm (mỗi nhóm quy mô từ 8-10 người) để giải quyết các chủ đề thảo luận do giảng viên giao; hoàn thành 100% khối lượng bài tập vẽ hình học, bài tập hình chiếu và bài tập quy ước trong phiếu thực hành.
Quy định đánh giá kết quả học tập
Quy trình đánh giá môn học tuân thủ Quy chế đào tạo Cao đẳng hệ chính quy (ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/03/2017 của Bộ trưởng Bộ Lao động – Thương binh và Xã hội), áp dụng thang điểm 10 quy đổi sang thang điểm 4:
- Điểm quá trình (Trọng số 40%):
- Kiểm tra thường xuyên (Hệ số 1): Đánh giá chuẩn đầu ra A1, A2, B1, C1 thông qua hình thức hỏi miệng và kiểm tra bài tập sau 27 giờ học.
- Kiểm tra định kỳ (Hệ số 2): Đánh giá chuẩn đầu ra A2, B1, C2 qua bài kiểm tra tự luận/thực hành sau 36 giờ học.
- Điểm thi kết thúc môn học (Trọng số 60%):
- Thực hiện bằng hình thức tự luận viết/vẽ kỹ thuật sau 45 giờ học nhằm đánh giá tổng hợp các chuẩn đầu ra A1, A2, B1, C1, C2.
- Điều kiện dự thi: Người học phải tham dự tối thiểu 70% tổng số tiết lý thuyết; nếu vắng quá 30% thời lượng phải học lại môn học.
Điểm nổi bật và cập nhật (250-300 từ)
Giáo trình Vẽ kỹ thuật 1 của Trường Cao đẳng Dầu khí được biên soạn trên cơ sở kế thừa có chọn lọc các tài liệu học thuật kinh điển của các tác giả Trần Hữu Quế, Đặng Văn Cứ, Nguyễn Văn Tuấn (Vẽ Kỹ Thuật Cơ Khí, Tập 1 và Tập 2, NXB Giáo dục, 1998), đồng thời chuẩn hóa hệ thống quy chuẩn theo Tiêu chuẩn Quốc gia và Quốc tế.
Các điểm nhấn cập nhật trong tài liệu
- Chuẩn hóa hệ thống tiêu chuẩn kỹ thuật: Toàn bộ nội dung biểu diễn quy ước được cập nhật đồng bộ theo các tiêu chuẩn Việt Nam hiện hành như TCVN 2-74 (khổ giấy), TCVN 3821-83 (khung bản vẽ và khung tên), TCVN 8-85 (đường nét vẽ), TCVN 1892-76 (bu lông) và hệ thống tiêu chuẩn quốc tế ISO Standards Handbook 12 Technical Drawings (1991).
- Tích hợp ứng dụng chuyên ngành Dầu khí và Cơ khí: Không chỉ dừng lại ở các bài toán hình học họa hình trừu tượng, giáo trình trực tiếp đưa vào các nội dung biểu diễn kỹ thuật thực tế như: mối ghép hàn kết cấu kim loại, bản vẽ khớp nối trục, thiết bị chèn khít, sơ đồ truyền động hộp giảm tốc và đặc biệt là sơ đồ công nghệ P&ID (Piping and Instrumentation Diagram) – dạng bản vẽ đặc thù trong các công trình xử lý và chế biến dầu khí.
- Tính ứng dụng cao trong phân xưởng: Tài liệu trang bị bảng quy ước chi tiết cho các thông số ren hệ mét, các bước dựng hình elip, đường thân khai phục vụ chế tạo biên dạng răng bánh răng, gắn liền trực tiếp với yêu cầu thực hành tại xưởng hàn và xưởng cắt gọt kim loại.
Đối tượng sử dụng giáo trình (200-250 từ)
Giáo trình Vẽ kỹ thuật 1 được thiết kế chuyên biệt phục vụ các đối tượng cụ thể trong hệ thống đào tạo nghề kỹ thuật:
- Sinh viên hệ Cao đẳng và Trung cấp: Thuộc các ngành nghề Sửa chữa thiết bị chế biến Dầu khí, Hàn, Cắt gọt kim loại (CGKL) và Vận hành thiết bị chế biến dầu khí (VHTBCBDK). Môn học được giảng dạy trong học kỳ đầu tiên, không yêu cầu kiến thức kỹ thuật chuyên ngành tiên quyết, chỉ đòi hỏi kiến thức hình học phẳng và hình học không gian phổ thông.
- Giảng viên chuyên ngành: Sử dụng tài liệu làm khung chương trình và nội dung chuẩn để biên soạn giáo án, phiếu học tập, phiếu thực hành và đề thi đánh giá cho môn học CK19MH01.
- Học viên và kỹ thuật viên tự học: Tài liệu là cẩm nang tra cứu hữu ích về các quy ước biểu diễn cơ khí, ký hiệu mối ghép hàn, dung sai kết cấu và phương pháp đọc bản vẽ kỹ thuật phục vụ trực tiếp cho hoạt động thi công và chế tạo tại các nhà xưởng, giàn khoan hoặc nhà máy lọc dầu.
Câu hỏi thường gặp (250-300 từ)
1. Giáo trình này phù hợp với đối tượng người học nào?
Giáo trình phù hợp cho người học trình độ Cao đẳng và Trung cấp thuộc các nhóm nghề cơ khí và dầu khí (Hàn, Sửa chữa thiết bị chế biến dầu khí, Cắt gọt kim loại, Vận hành thiết bị chế biến dầu khí).
2. Người học cần chuẩn bị kiến thức và trang thiết bị gì trước khi học?
Người học chỉ cần kiến thức toán học và hình học cơ bản bậc phổ thông. Về trang thiết bị học tập, cần chuẩn bị đầy đủ bộ dụng cụ vẽ kỹ thuật gồm: thước T, thước kẻ dài, bộ êke ($30^\circ - 60^\circ$ và $45^\circ$), bộ compa kỹ thuật, bút chì kỹ thuật (HB, 2B), tẩy và giấy vẽ các khổ A4, A3.
3. Giáo trình Vẽ kỹ thuật 1 có điểm gì khác biệt so với các giáo trình Vẽ kỹ thuật đại cương khác?
Tài liệu được tinh chỉnh sát với thực tế sản xuất ngành cơ khí chế tạo và công nghiệp dầu khí. Ngoài các nội dung vẽ kỹ thuật tiêu chuẩn, chương trình tích hợp sâu các bài học về quy ước mối hàn, bản vẽ kết cấu kim loại, bản vẽ P&ID và sơ đồ hệ thống công nghệ.
4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?
Người học cần kết hợp chặt chẽ việc nghiên cứu lý thuyết trong từng chương với việc giải các bài tập vẽ hình học và dựng hình chiếu trong phiếu bài tập; chủ động tham gia thảo luận nhóm (8-10 người) để phân tích cấu tạo vật thể và tập đọc các bản vẽ chi tiết máy thực tế.
5. Những tài liệu tham khảo chính yếu nào được khuyến nghị đi kèm?
Giáo trình khuyến nghị người học tham khảo bộ sách Vẽ Kỹ Thuật Cơ Khí (Tập 1, 2) của tác giả Trần Hữu Quế, Đặng Văn Cứ, Nguyễn Văn Tuấn (NXB Giáo dục, 1998), hệ thống Tiêu chuẩn Việt Nam (TCVN) về tài liệu thiết kế cơ khí và tuyển tập tiêu chuẩn quốc tế ISO Standards Handbook 12 Technical Drawings (1991).
Kết luận (150 từ)
Giáo trình Vẽ kỹ thuật 1 (Mã môn học: CK19MH01) của Trường Cao đẳng Dầu khí đóng vai trò thiết lập nền tảng kỹ thuật và ngôn ngữ đồ họa cơ sở cho sinh viên khối kỹ thuật cơ khí, dầu khí. Thông qua cấu trúc 6 chương bài bản và tỷ trọng thực hành chiếm hơn 60% tổng thời lượng, tài liệu trang bị đầy đủ các quy chuẩn TCVN/ISO, kỹ thuật dựng hình, phương pháp chiếu biểu diễn và kỹ năng đọc hiểu bản vẽ cơ khí, sơ đồ công nghệ. Đây là bước chuẩn bị chuyên môn trực tiếp giúp sinh viên tiếp cận vững chắc các học phần kỹ thuật cơ sở tiếp theo (Dung sai, Vật liệu cơ khí) cũng như toàn bộ hệ thống mô-đun công nghệ hàn và gia công chuyên sâu trong toàn khóa đào tạo.
