Tổng quan về giáo trình

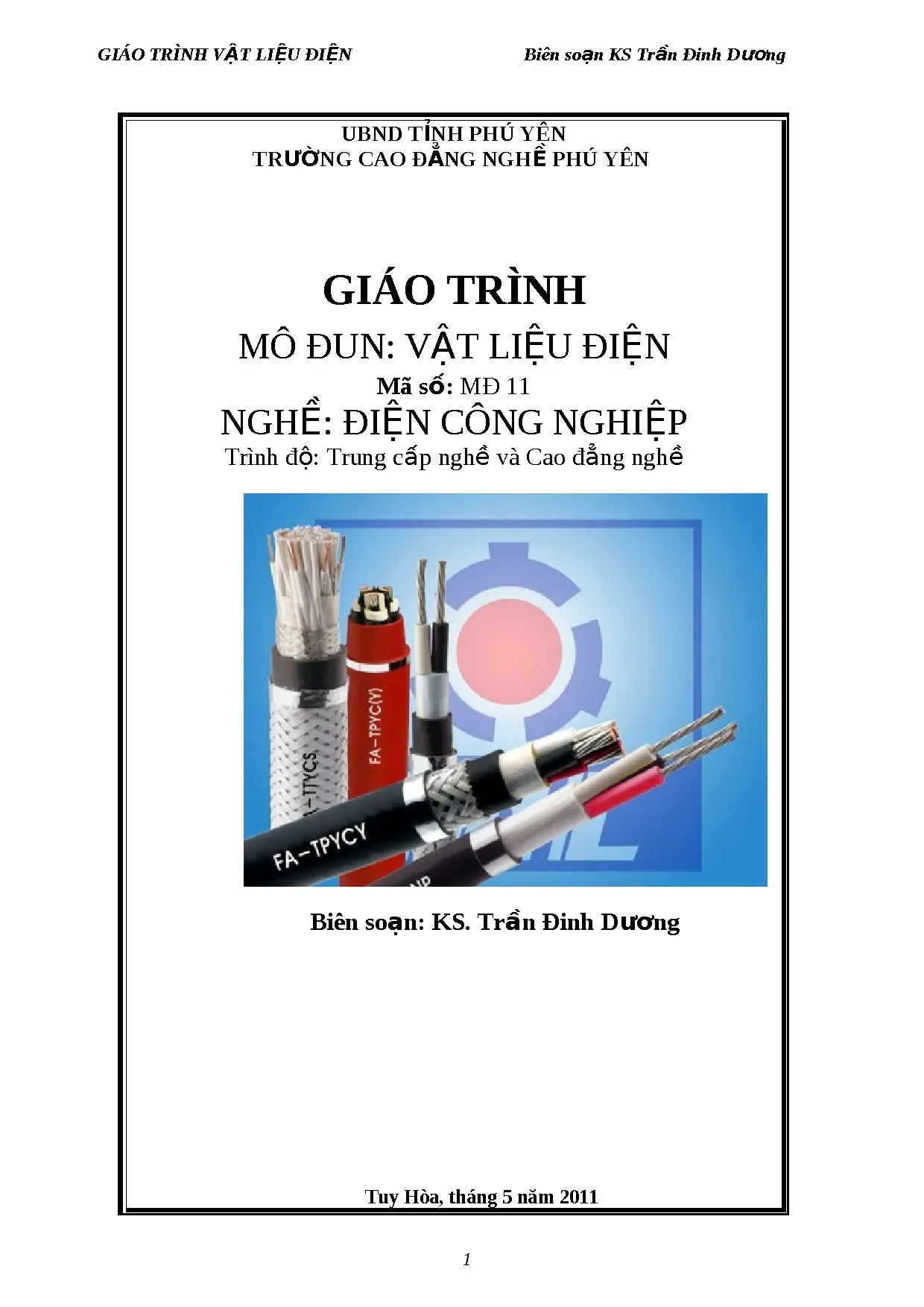

Giáo trình Mô đun: Vật liệu điện (Mã số: MĐ 11) do Kỹ sư Trần Đinh Dương biên soạn tại Trường Cao đẳng Nghề Phú Yên (ban hành tháng 5 năm 2011) là tài liệu giảng dạy chuyên môn thuộc khối nghề Điện công nghiệp, áp dụng cho hệ đào tạo Trung cấp nghề và Cao đẳng nghề. Trong tiến trình chương trình đào tạo, mô đun này được bố trí học sau môn An toàn lao động và học song song với các môn học kỹ thuật cơ sở gồm Vẽ điện và Khí cụ điện. Thời lượng toàn bộ mô đun là 30 giờ, được phân bổ cân bằng giữa 14 giờ lý thuyết, 15 giờ thực hành và 1 giờ kiểm tra.

Mục tiêu học tập của giáo trình là trang bị cho người học năng lực:

  • Nhận dạng và phân loại chính xác các nhóm vật liệu điện thông dụng trong công nghiệp và dân dụng;
  • Trình bày đầy đủ các đặc tính lý học, hóa học, cơ học và điện từ của từng nhóm vật liệu;
  • Xác định đúng các dạng hư hỏng, nguyên nhân gây suy giảm phẩm chất vật liệu trong quá trình vận hành;
  • Tính toán, lựa chọn và đưa ra phương án thay thế vật liệu phù hợp với yêu cầu kỹ thuật của thiết bị điện.

Cấu trúc tài liệu được thiết kế theo hướng tích hợp nguyên lý - ứng dụng - kiểm nghiệm thực hành. Tài liệu gồm hai phần chính: Phần A trình bày hệ thống lý thuyết chuyên sâu qua 4 chương (Khái niệm chung, Vật liệu cách điện, Vật liệu dẫn điện, Vật liệu dẫn từ); Phần B hướng dẫn 6 nội dung thực hành kiểm nghiệm cách điện trên thiết bị thực tế. Điểm đặc thù của giáo trình là việc kết hợp các mô hình vật lý vi mô (cấu tạo nguyên tử Bo, thuyết phân vùng năng lượng, mạng tinh thể) với các chỉ số kỹ thuật đo lường thực tế (cường độ đánh thủng $E_{đt}$, độ bền nhiệt theo tiêu chuẩn IEC, điện trở suất $\rho$, đường cong từ hóa $B-H$).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung lý thuyết và thực hành của giáo trình được triển khai qua các chương trọng tâm:

  • Chương I: Khái niệm về vật liệu điện (3 giờ): Phân tích cơ sở cấu tạo vật chất từ mô hình nguyên tử Bo, điện tích electron ($m_e = 9{,}1 \cdot 10^{-31}\text{ kg}$), cơ chế ion hóa và năng lượng liên kết ($W_e = -\frac{q^2}{2r}$). Chương này giới thiệu 4 dạng liên kết phân tử: đồng hóa trị (phân cực và không phân cực với mômen lưỡng cực $P_e = q \cdot l$), liên kết ion (điển hình như tinh thể muối $\text{NaCl}$ có nhiệt độ nóng chảy $t_{nc} = 800^\circ\text{C}$), liên kết kim loại và liên kết Van der Waals. Đồng thời, chương trình xác lập bản chất của các khuyết tật mạng tinh thể (tạp chất, lỗ trống, chèn nguyên tử) và lý thuyết phân vùng năng lượng xác định độ rộng vùng cấm $\Delta W$ để phân định vật liệu dẫn điện ($\Delta W < 0{,}2\text{ eV}$), bán dẫn ($\Delta W = 0{,}5 \div 1{,}5\text{ eV}$) và điện môi ($\Delta W = 1{,}5 \div \text{vài eV}$).

  • Chương II: Vật liệu cách điện (9 giờ): Phân loại điện môi theo trạng thái vật lý (khí, lỏng, rắn) và nguồn gốc hóa học (vô cơ, hữu cơ thiên nhiên, hữu cơ nhân tạo). Khảo sát toàn diện tính chất hút ẩm qua độ ẩm tuyệt đối $m$, độ ẩm tương đối $\phi%$, độ ẩm cân bằng $\psi_{cb}$, góc biên dính ướt $\theta$; tính chất cơ học ($\sigma_k, \sigma_n, \sigma_u$); tính chịu nhiệt phân theo 7 cấp nhiệt độ tiêu chuẩn IEC (Y: $90^\circ\text{C}$, A: $105^\circ\text{C}$, E: $120^\circ\text{C}$, B: $130^\circ\text{C}$, F: $155^\circ\text{C}$, H: $180^\circ\text{C}$, C: $>180^\circ\text{C}$). Trình bày hiện tượng phân cực điện môi, tổn hao điện môi $\text{tg}\delta$, hiện tượng đánh thủng với công thức tính điện áp cho phép $U_{cp} = \frac{U_{đt}}{k_{at}}$ (với hệ số an toàn $k_{at} = 2 \div 3$). Giới thiệu các nhóm vật liệu cụ thể: sợi thủy tinh, gỗ tẩm parafin, giấy tụ điện ($0{,}007 \div 0{,}022\text{ mm}$), giấy cáp ($0{,}08 \div 0{,}17\text{ mm}$), micanit (vành góp, tạo hình, đệm lót, mềm), sơn cách điện (sơn tẩm, sơn bảo vệ, sơn dán), dầu máy biến áp ($\varepsilon = 2{,}2 \div 2{,}3$, độ bền cách điện đạt $160\text{ kV/cm}$ đối với dầu mới), gốm sứ tráng men (tổng hợp từ cao lanh $\text{Al}_2\text{O}_3 \cdot \text{Na}_2\text{O}$ và thạch anh $\text{SiO}_2$ nung ở $1300 \div 1410^\circ\text{C}$), nhựa bakelit, nhựa gliptan, cao su tự nhiên/nhân tạo (rêrin $1 \div 3%\text{ S}$, ebonit $30 \div 35%\text{ S}$, cao su butadien excapon), mica tự nhiên (muscovite và phlogopite).

  • Chương III: Vật liệu dẫn điện (10 giờ): Phân định cơ chế dẫn điện tử (kim loại, hợp kim, than) và dẫn ion (dung dịch điện phân axit, kiềm, muối). Xác lập các biểu thức tính toán điện trở $R = \rho \cdot \frac{l}{S}$, điện dẫn $G = \frac{1}{R}$, định luật Ôm dưới dạng vi phân $i = n_0 \cdot e \cdot u \cdot S \cdot E$ và điện dẫn suất $\gamma = n_0 \cdot e \cdot u$. Khảo sát sự biến đổi điện trở suất theo nhiệt độ qua công thức $\rho_{t2} = \rho_{t1}[1 + \alpha(t_2 - t_1)]$, áp suất qua $\rho = \rho_0(1 \pm k\sigma)$, ảnh hưởng của công thoát electron dẫn đến hiệu điện thế tiếp xúc giữa hai kim loại $U_{AB}$ và sức nhiệt điện động $U = A(T_1 - T_2)$ theo bảng thế điện hóa. Giới thiệu chi tiết nhóm đồng kỹ thuật điện ($\text{CuE}, \text{Cu9}, \text{Cu5}, \text{Cu0}$), phân biệt đồng cứng kéo nguội ($\delta_k = 45\text{ kG/cm}^2$) và đồng mềm ủ nhiệt ($\delta_k = 21 \div 22\text{ kG/cm}^2$), nhôm, chì, kim loại làm tiếp điểm, cổ góp và hợp kim điện trở cao chịu nhiệt.

  • Chương IV: Vật liệu dẫn từ (8 giờ): Trình bày nguồn gốc từ tính dựa trên chuyển động spin của electron và chuyển động quỹ đạo tạo mômen từ $M = i \cdot S$. Phân tích cấu trúc miền từ hóa tự nhiên (domain từ), hiện tượng từ gião, đặc tính trễ từ và đường cong từ hóa $B-H$. Phân loại các nhóm vật liệu từ: chất nghịch từ ($\mu < 1$), thuận từ ($\mu > 1$) và dẫn từ ($\mu \gg 1$ phụ thuộc vào từ trường ngoài); phân biệt ứng dụng của sắt từ mềm (tổn hao trễ nhỏ, làm lõi máy điện, máy biến áp) và sắt từ cứng (lực kháng từ lớn, làm nam châm vĩnh cửu), cùng các phương pháp tính toán mạch từ xoay chiều.

  • Phần Thực hành kiểm nghiệm cách điện: Triển khai các quy trình đo kiểm không phá hủy, kiểm nghiệm độ bền cách điện của máy biến áp, máy phát điện, máy cắt và khí cụ điện hạ thế.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các khung lý thuyết kỹ thuật điện cơ bản:

  • Thuyết phân vùng năng lượng: Thiết lập mối quan hệ giữa mức độ xen phủ hoặc khoảng cách giữa dải hóa trị (vùng đầy) và dải dẫn (vùng tự do) thông qua trị số năng lượng vùng cấm $\Delta W$.
  • Lý thuyết phân cực và lão hóa điện môi: Phân tích bản chất dịch chuyển điện tích dưới tác dụng của véctơ cảm ứng điện $D = \varepsilon \cdot E$, hiện tượng tăng góc tổn hao điện môi $\text{tg}\delta$, cơ chế phóng điện bề mặt do ngấm ẩm và quy luật hàm mũ của phản ứng hóa học khi nhiệt độ vượt quá giới hạn cấp cách điện.
  • Lý thuyết tiếp xúc và ăn mòn điện hóa: Mô hình hóa hiệu điện thế tiếp xúc giữa hai kim loại dựa trên sự chênh lệch mật độ electron tự do ($n_{0A}, n_{0B}$) và thế điện hóa tiêu chuẩn so với điện cực Hydro.

Kỹ năng phát triển

Tài liệu hướng đến hoàn thiện các kỹ năng kỹ thuật:

  • Kỹ năng nhận diện và phân tích kỹ thuật: Đo đạc và tra cứu thông số vật lý (điện trở suất $\rho$, hằng số điện môi $\varepsilon$, cường độ đánh thủng $E_{đt}$, độ giãn dài, độ bền kéo đứt $\delta_k$) để thẩm định chất lượng vật liệu;
  • Kỹ năng tính toán kỹ thuật: Tính toán tham số cách điện, xác định điện áp phóng điện đánh thủng $U_{đt}$, lựa chọn tiết diện ruột cáp dẫn điện và tính toán tổn hao mạch từ;
  • Kỹ năng thực nghiệm xưởng điện: Vận hành quy trình sấy tẩm vec-ni cách điện cho cuộn dây máy điện, sử dụng biến áp tự ngẫu điều chỉnh điện áp ($0 \div 400\text{V}$) kết hợp thiết bị đo để kiểm nghiệm cách điện khí cụ điện hạ thế và máy biến áp.

Phương pháp giảng dạy và học tập

Giáo trình định hướng phương pháp giảng dạy tích hợp giữa thuyết giảng nguyên lý và thực hành sửa sai trực tiếp tại xưởng:

  • Cách tiếp cận sư phạm: Giáo viên sử dụng phương pháp đàm thoại gợi mở kết hợp mô hình trực quan. Trước mỗi bài giảng, giáo viên chuẩn bị các mẫu vật liệu thực tế (dây điện từ, sứ cách điện, giấy cáp, micanit, dầu biến áp) kết hợp máy chiếu vật thể 3 chiều, bản vẽ và video mô tả thiết bị hoạt động để học viên quan sát trực tiếp các hiện tượng vật lý.
  • Hệ thống bài tập và bài tập tình huống: Các bài tập tính toán định lượng tập trung vào:
    • Tính toán lực hướng tâm, lực ly tâm của electron trong nguyên tử Hydro;
    • Tính toán độ biến thiên điện trở suất của kim loại theo dải nhiệt độ vận hành từ $0^\circ\text{C}$ đến $150^\circ\text{C}$;
    • Xác định bề dày cách điện tối thiểu $d$ của tấm các-tông hoặc vải sơn dựa trên điện áp làm việc và hệ số an toàn $k_{at} = 2 \div 3$.
  • Trang thiết bị và điều kiện thực hành: Cơ sở đào tạo cần trang bị đầy đủ danh mục dụng cụ gồm:
    • Bộ dụng cụ cơ khí - điện cầm tay;
    • Tủ sấy điều khiển nhiệt độ chuyên dụng để sấy cuộn dây;
    • Các mô hình thiết bị nhiệt (nồi cơm điện, bàn ủi, máy nước nóng, lò nướng), thiết bị lạnh (tủ lạnh, máy điều hòa) và thiết bị gia dụng (quạt điện, máy bơm nước, máy ổn áp tự động);
    • Biến áp tự ngẫu điều chỉnh tinh (nguồn vào $220\text{V}$, nguồn ra $0 \div 400\text{V}$) và thiết bị chuyên dụng thử độ bền cách điện.
  • Phương pháp đánh giá: Áp dụng kết hợp hình thức kiểm tra tự luận, trắc nghiệm lý thuyết và thao tác thực hành trực tiếp trên thiết bị đo kiểm. Tiêu chuẩn đánh giá tập trung vào khả năng nhận dạng chính xác vật tư, giải thích nguyên nhân hư hỏng và kỹ thuật kiểm nghiệm an toàn cách điện.
  • Định hướng tự học: Cuối mỗi chương, giáo trình bố trí hệ thống câu hỏi ôn tập tổng hợp đòi hỏi người học tự hệ thống hóa các bảng tra thông số kỹ thuật, so sánh đặc tính giữa các vật liệu tương đương (như mica muscovite với mica phlogopite, đồng mềm với đồng cứng) và giải thích các hiện tượng thực tế (hiện tượng tạo màng oxit đồng bảo vệ, sự suy giảm cách điện của dầu biến áp khi nhiễm nước $> 0{,}05%$).

Điểm nổi bật và cập nhật

Nội dung giáo trình được biên soạn dựa trên việc tổng hợp các tiêu chuẩn kỹ thuật điện và thực tiễn sản xuất công nghiệp:

  • Hệ thống hóa phân cấp vật liệu theo tiêu chuẩn quốc tế: Tài liệu tích hợp bảng phân loại cấp chịu nhiệt của vật liệu cách điện theo tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC), phân định rõ giới hạn nhiệt độ từ cấp Y ($90^\circ\text{C}$) đến cấp C ($> 180^\circ\text{C}$), giúp người học liên hệ trực tiếp với nhãn mác kỹ thuật trên động cơ và máy biến áp công nghiệp.
  • Tính thực tiễn đối với điều kiện khí hậu nhiệt đới: Giáo trình đưa ra các số liệu đối chiếu cụ thể giữa điều kiện khí hậu chuẩn quốc tế ($p = 760\text{ mmHg}$, $m = 11\text{ g/m}^3$, $\phi = 60 \div 70%$) với đặc thù khí hậu nhiệt đới ẩm tại Việt Nam (nhiệt độ cực đại $42{,}8^\circ\text{C}$, độ ẩm tuyệt đối mùa hè đạt $30 \div 33\text{ g/m}^3$). Từ đó, tài liệu làm rõ nguyên nhân suy giảm cách điện thực tế và hướng dẫn các giải pháp khắc phục bắt buộc trong bảo dưỡng máy điện: sấy chân không, quét sơn phủ vec-ni và xử lý bề mặt cách điện.
  • Gắn kết mật thiết với thiết bị công nghệ hiện đại: Thay vì dừng lại ở các kim loại truyền thống, giáo trình bổ sung dữ liệu về các hợp kim điện trở cao, vật liệu bán dẫn, cao su tổng hợp chịu dầu (Buna N, Neopren bọc cáp), mica nhân tạo (micalec) và kết cấu gốm kỹ thuật cao tráng men nung đến $1410^\circ\text{C}$ dùng trong lưới điện cao áp.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế chuyên biệt cho các nhóm đối tượng sau:

  • Học sinh, sinh viên: Áp dụng cho học viên trình độ Trung cấp nghề và sinh viên Cao đẳng nghề chuyên ngành Điện công nghiệp, Kỹ thuật điện máy tử hoặc Điện dân dụng. Để tiếp thu tốt môn học, người học cần hoàn thành kiến thức môn An toàn lao động và kiến thức vật lý đại cương về điện - từ học.
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng làm tài liệu giảng dạy chuẩn, phân bổ giáo án chi tiết theo 30 giờ đào tạo (14 giờ lý thuyết, 15 giờ thực hành xưởng, 1 giờ kiểm tra định kỳ); làm căn cứ chuẩn bị vật tư thực hành (dây điện từ, bìa cách điện, keo tẩm, mô hình quạt điện, máy bơm) và thiết lập các bài kiểm tra đánh giá năng lực nghề.
  • Kỹ thuật viên và thợ sửa chữa điện: Tài liệu dùng làm cẩm nang tra cứu thông số kỹ thuật (điện trở suất $\rho$, nhiệt độ nóng chảy $t_{nc}$, hằng số điện môi $\varepsilon$, độ bền kéo nén) khi thực hiện quấn dây động cơ điện, bảo dưỡng máy biến áp phân phối hoặc chọn dây dẫn thay thế trong hệ thống tủ bảng điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ giảng dạy cho học sinh Trung cấp nghề, sinh viên Cao đẳng nghề ngành Điện công nghiệp và kỹ thuật viên thực hành điện dân dụng - công nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành môn học An toàn lao động, nắm vững kiến thức vật lý phổ thông về cấu tạo nguyên tử, dòng điện, định luật Ôm và học song song với các môn học kỹ thuật cơ sở như Vẽ điện, Khí cụ điện.

3. Điểm khác biệt của giáo trình so với các tài liệu thuần lý thuyết?

Tài liệu cân bằng chính xác giữa lý thuyết (14 giờ) và thực hành (15 giờ). Mỗi nhóm vật liệu (cách điện, dẫn điện, dẫn từ) đều đi kèm nội dung phân tích nguyên nhân hư hỏng thực tế, hướng dẫn quy trình sấy tẩm vec-ni, pha chế cao su lưu hóa và quy trình kiểm nghiệm trực tiếp trên máy biến áp, máy phát điện và khí cụ hạ thế.

4. Làm sao để tự học và nắm vững kiến thức giáo trình hiệu quả?

Học viên cần kết hợp việc học lý thuyết phân vùng năng lượng, tra cứu bảng thông số cơ - lý - hóa với việc trả lời toàn bộ câu hỏi ôn tập cuối mỗi chương; đồng thời đối chiếu thông số lý thuyết với hiện trạng vật tư tại xưởng thực hành (như kiểm tra độ nhớt dầu biến áp, đo độ rò điện sứ cách điện).

5. Có tài liệu bổ trợ nào được đề xuất tham khảo kèm theo?

Giáo trình chỉ định danh mục 8 tài liệu tham khảo chính thống, bao gồm:

  1. Công nghệ chế tạo và tính toán sửa chữa máy điện 1, 2, 3 - Nguyễn Trọng Thắng (NXB Giáo Dục, 1995);
  2. Máy điện 1, 2 - Trần Khánh Hà (NXB Khoa học và Kỹ thuật, 1997);
  3. Quấn dây, sử dụng và sửa chữa động cơ điện xoay chiều và một chiều thông dụng - Nguyễn Xuân Phú chủ biên (NXB KH&KT, 1997);
  4. Kỹ Thuật Điện - Đặng Văn Đào, Lê Văn Doanh (NXB KH&KT, 1997);
  5. Thực hành kỹ thuật cơ điện lạnh - Trần Thế San, Nguyễn Đức Phấn (NXB Đà Nẵng, 2001);
  6. Khí cụ điện - Kết cấu, sử dụng và sửa chữa - Nguyễn Xuân Phú (NXB KH&KT, 1998);
  7. Vật liệu điện - Nguyễn Xuân Phú (NXB KH&KT, 1998);
  8. Giáo trình Vật liệu điện - Nguyễn Đình Thắng (NXB Giáo dục, tái bản lần 3, 2007).

Kết luận

Giáo trình Mô đun: Vật liệu điện của Trường Cao đẳng Nghề Phú Yên cung cấp hệ thống dữ liệu kỹ thuật hoàn chỉnh về ba nhóm vật liệu nền tảng trong kỹ thuật điện: vật liệu dẫn điện, cách điện và dẫn từ. Thông qua cấu trúc kết hợp giữa lý thuyết cấu tạo vật chất và 6 quy trình thực hành kiểm nghiệm, tài liệu hỗ trợ người học xây dựng tư duy kỹ thuật chuẩn xác từ khâu nhận dạng, tính toán thiết kế đến bảo dưỡng và khắc phục sự cố vật liệu trong các hệ thống điện công nghiệp và dân dụng.
