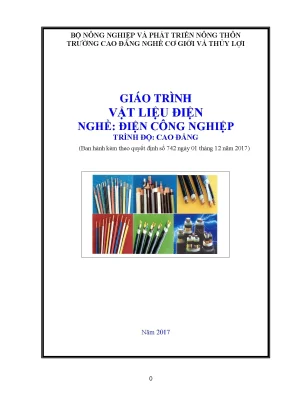

GIÁO TRÌNH VẬT LIỆU ĐIỆN – NGHỀ ĐIỆN CÔNG NGHIỆP (TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình

Giáo trình Vật liệu điện được biên soạn bởi tập thể giảng viên Trường Cao đẳng nghề Cơ Giới và Thủy Lợi (Ấp Thanh Hóa, Hố Nai 3, Trảng Bom, Đồng Nai), ban hành theo Quyết định số 742 ngày 01 tháng 12 năm 2017. Tài liệu phục vụ trực tiếp cho chương trình đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng.

Trong sơ đồ đào tạo, môn học đóng vai trò là học phần cơ sở kỹ thuật cốt lõi. Giáo trình quy định rõ trình tự đào tạo: học viên phải hoàn tất các học phần tiên quyết bao gồm An toàn lao động, Điện kỹ thuật, Vẽ điện, Đo lường điện trước khi tiếp cận môn học này, đồng thời đây là khối kiến thức bắt buộc phải tích lũy trước khi học tiếp môn Khí cụ điện và Máy điện.

[Học phần tiên quyết]
- An toàn lao động
- Điện kỹ thuật
- Vẽ điện
- Đo lường điện
        │
        ▼
[VẬT LIỆU ĐIỆN] ──► [Khí cụ điện & Máy điện]

Mục tiêu học tập của giáo trình được xác định cụ thể thông qua hệ thống chuẩn đầu ra năng lực:

  • Nhận dạng và phân loại chính xác tối thiểu 90% các loại vật liệu điện thông dụng trong môi trường xưởng thực hành.
  • Trình bày đầy đủ các đặc tính cơ - lý - hóa và thông số kỹ thuật điện của từng nhóm vật liệu.
  • Vận dụng thành thạo quy chuẩn kỹ thuật trong việc tính chọn, phối hợp và thay thế vật liệu trong các thiết bị, máy điện, khí cụ điện và hệ thống truyền tải, phân phối điện năng.
  • Xác định chính xác các dạng hư hỏng và nguyên nhân suy giảm chất lượng vật liệu trong quá trình vận hành thực tế.

Cấu trúc giáo trình gồm 4 chương chính, tiếp cận theo logic từ bản chất vi mô (cấu tạo nguyên tử, liên kết phân tử, lý thuyết phân vùng năng lượng) đến các đặc tính vĩ mô và phạm vi ứng dụng thực tiễn của ba nhóm vật liệu: dẫn điện, cách điện và dẫn từ. Điểm đặc thù của tài liệu là phương pháp biên soạn mô đun hóa gắn liền giữa lý thuyết kỹ thuật và hoạt động thực hành tại xưởng nghề.

Nội dung kiến thức cốt lõi

                             GIÁO TRÌNH VẬT LIỆU ĐIỆN
                                        │
     ┌──────────────────┬───────────────┴───────────────┬──────────────────┐
     ▼                  ▼                               ▼                  ▼
[Chương 1]         [Chương 2]                      [Chương 3]         [Chương 4]
Khái niệm chung    Vật liệu dẫn điện               Vật liệu cách điện Vật liệu dẫn từ
- Nguyên tử Bor    - Đồng & Hợp kim (Cu E, Cu 9)   - Điện môi Khí     - Sắt từ cứng/mềm
- Vùng năng lượng  - Nhôm & Hợp kim (Đura, Silumin)- Điện môi Lỏng    - Tổn hao từ trễ
- Phân loại 3 nhóm - Hợp kim trở cao (Maiso, RNC)  - Điện môi Rắn     - Ferit & Hợp kim

Các chương và chủ đề chính

  • Chương 1: Khái niệm về vật liệu điện: Thiết lập cơ sở vật lý vi mô của vật liệu. Nội dung trình bày mô hình cấu tạo nguyên tử theo Bohr, cân bằng lực tĩnh điện $f_1$ và lực ly tâm $f_2$, năng lượng ion hóa ($W_i$), cùng 4 dạng liên kết phân tử cơ bản: liên kết đồng hóa trị, liên kết ion, liên kết kim loại và liên kết Van der Waals. Chương này phân tích các dạng khuyết tật mạng tinh thể và sử dụng lý thuyết phân vùng năng lượng ở $0^\circ\text{K}$ (vùng điền đầy/hóa trị, vùng cấm $\Delta W$, vùng dẫn) để phân loại vật liệu dẫn điện ($\Delta W \le 0{,}2,\text{eV}$), bán dẫn ($\Delta W = 0{,}2 \div 1{,}5,\text{eV}$) và điện môi ($\Delta W = 1{,}5 \div 2,\text{eV}$). Đồng thời phân loại theo độ từ thẩm $\mu$ thành chất nghịch từ ($\mu \le 1$), thuận từ ($\mu \ge 1$) và dẫn từ ($\mu \gg 1$).
  • Chương 2: Vật liệu dẫn điện (Mã bài: CIE 01 13 03): Trình bày các thông số kỹ thuật điện dẫn: điện trở suất ($\rho$), điện dẫn suất ($\gamma$), hệ số nhiệt điện trở ($\alpha$), hệ số giãn nở dài và sức nhiệt động ($e_t$). Nội dung khảo sát chi tiết:
    • Đồng và hợp kim: Đồng điện phân (Cu E đạt $99{,}95%,\text{Cu}$, $\rho = 0{,}017241,\Omega\cdot\text{mm}^2/\text{m}$ ở trạng thái ủ $20^\circ\text{C}$), đồng thau (hợp kim $\text{Cu-Zn} \le 46%,\text{Zn}$), đồng thanh ($\text{Cu}$ với $\text{Sn}, \text{Al}, \text{Cd}, \text{P}$).
    • Nhôm và hợp kim: Nhôm nguyên chất ($\text{AB1}, \text{AB2}, \text{A-00}, \text{A-0}, \text{A-1}$), khối lượng riêng $2{,}76,\text{g/cm}^3$, hợp kim nhôm biến dạng (Đura: $\text{Al-Cu-Mg-Mn}$), hợp kim nhôm đúc (Silumin: $\text{Al-Si}$ chứa $6 \div 13%,\text{Si}$), hợp kim dây dẫn Aldrey ($\text{Al-Mg-Si-Fe}$).
    • Sắt và hợp kim sắt: Thép mềm chứa $0{,}1 \div 0{,}15%,\text{C}$, sắt Armco, sắt kỹ thuật điện chân không, dây thép lõi cáp $\text{ACSR}$.
    • Kim loại nóng chảy cao và kim loại quý: Vonfram ($W$, điểm nóng chảy $3380^\circ\text{C}$), Bạc ($\text{Ag}$).
    • Vật liệu dẫn điện có điện trở cao: Hợp kim Maiso ($60%,\text{Cu} + 25%,\text{Zn} + 15%,\text{Ni}$), Constantan ($60%,\text{Cu} + 40%,\text{Ni}$), Manganin ($86%,\text{Cu} + 12%,\text{Mn} + 2%,\text{Ni}$), Ferro-Niken ($74%,\text{Fe} + 25%,\text{Ni} + 1%,\text{Cr}$), Feronicrôm ($\text{RNC1}, \text{RNC2}, \text{RNC3}$ chịu nhiệt đến $1100^\circ\text{C}$).
  • Chương 3: Vật liệu cách điện (Mã bài: CIE 01 13 02): Khảo sát cơ chế dẫn điện của điện môi theo thành phần dòng dẫn: dẫn điện điện tử và dẫn điện ion (dẫn điện điện phân). Phân tích đặc tính điện dẫn trong ba trạng thái vật chất:
    • Điện môi khí: Cân bằng giữa quá trình ion hóa tự nhiên và tái hợp hạt mang điện.
    • Điện môi lỏng: Sự phụ thuộc của dòng rò vào nhiệt độ, độ nhớt và tạp chất hạt keo lơ lửng.
    • Điện môi rắn: Phân loại theo 4 nhóm cấu trúc (cấu trúc phân tử: $\text{PVC}, \text{PE}$, giấy, gỗ; cấu trúc ion: tinh thể $\text{NaCl}$; vô định hình: thủy tinh; vô cơ: sành, sứ, gốm). Khảo sát hiện tượng điện dẫn bề mặt của điện môi không phân cực (parafin, lưu huỳnh) và phân cực trong môi trường ẩm.
  • Chương 4: Vật liệu dẫn từ: Bản chất sự từ hóa của vật liệu sắt từ, hiện tượng từ trễ, tổn hao do dòng xoáy Foucault, phân loại vật liệu sắt từ mềm, sắt từ cứng và các vật liệu từ chức năng đặc biệt như Gađolinit, pherit và hợp kim $\text{Cr-Mn}$.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng khối lý thuyết định lượng dựa trên các nguyên lý và mô hình giải tích cơ bản:

  1. Cơ học lượng tử và cấu tạo chất: Xác lập trạng thái năng lượng hạt nhân theo mô hình Bohr thông qua biểu thức cân bằng lực và thế năng: $$\frac{q^2}{r^2} = \frac{m v^2}{r}$$ $$W = T + U = \frac{m v^2}{2} - \frac{q^2}{r}$$
  2. Lý thuyết dải năng lượng: Giải thích tính dẫn điện và cách điện của vật chất thông qua bề rộng vùng cấm ($\Delta W$).
  3. Quy luật biến thiên nhiệt trở: Xác định quan hệ giữa điện trở suất và nhiệt độ vận hành: $$\rho_{t2} = \rho_{t1}[1 + \alpha(t_2 - t_1)] = \rho_0(1 + \alpha \Delta T)$$
  4. Cơ chế tiếp xúc kim loại và ăn mòn điện hóa: Sự hình thành hiệu điện thế tiếp xúc ($U_{tx}$) và sức nhiệt động ($e_t$) khi hai kim loại khác bản chất ghép nối trong môi trường điện ly, giải thích nguyên nhân hư hỏng mối nối đồng - nhôm.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán thông số tiết diện dây dẫn, quy đổi điện trở suất theo thang nhiệt độ vận hành; lựa chọn vật liệu cách điện theo cấp chịu nhiệt và cấp điện áp làm việc; tính toán công suất tiêu tán nhiệt trên dây điện trở nung nóng ($0{,}7 \div 2,\text{W/cm}^2$).
  • Kỹ năng phân tích (Analytical skills): Nhận diện và phân tích nguyên nhân gây hư hỏng cơ - điện như: hiện tượng oxy hóa mối tiếp xúc, rỗ bề mặt tiếp điểm do hồ quang, lão hóa chất cách điện do nhiệt và độ ẩm, tổn hao từ trễ trong lõi thép dẫn từ.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Phân loại chính xác các mác vật liệu thực tế trong xưởng máy ($\text{Cu E}, \text{Cu }9, \text{AB00}, \text{Silumin}$, Đura, thép kỹ thuật điện); thao tác xử lý bề mặt tiếp xúc kim loại, kỹ thuật làm đầu cốt nối ghép kim loại khác bản chất; gia công, thay thế dây quấn máy điện và điện trở đốt nóng đúng tiêu chuẩn kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp sư phạm tích hợp theo mô hình cấu trúc 3 hoạt động đồng bộ tại từng đơn vị bài học:

┌────────────────────────────────────────────────────────┐
│                   MÔ HÌNH DẠY HỌC 3 BƯỚC               │
├──────────────────────────┬─────────────────────────────┤
│ Hoạt động 1: Học trên lớp│ Lý thuyết & Giải bài tập    │
├──────────────────────────┼─────────────────────────────┤
│ Hoạt động 2: Tự nghiên cứu│ Đọc tài liệu tham khảo     │
├──────────────────────────┼─────────────────────────────┤
│ Hoạt động 3: Tại xưởng   │ Nhận dạng mẫu & Thí nghiệm │
└──────────────────────────┴─────────────────────────────┘
  • Hoạt động 1: Học trên lớp (Lý thuyết và bài tập giải tích): Giảng viên truyền đạt lý thuyết nền tảng, cơ chế vật lý của vật liệu, đồng thời hướng dẫn học viên tính toán các thông số kỹ thuật điện dẫn, điện trở tiếp xúc và công suất tiêu tán nhiệt.
  • Hoạt động 2: Tự nghiên cứu tài liệu: Học viên tự đọc và đối chiếu kiến thức qua danh mục tài liệu tham khảo chuẩn mực của ngành kỹ thuật điện được chỉ định trong giáo trình.
  • Hoạt động 3: Thực hành tại lớp học và xưởng trường:
    • Quan sát trực quan và phân loại bộ mẫu vật liệu thực tế thành 3 nhóm: dẫn điện, cách điện, dẫn từ.
    • Khảo sát mẫu vật liệu trên các mô hình máy điện, khí cụ điện trải sàn; đánh giá tính hợp lý của vật liệu chế tạo chi tiết và đề xuất giải pháp thay thế.
    • Thực hiện các bài thí nghiệm đo kiểm chỉ tiêu cơ - lý: thử nghiệm độ bền kéo, độ cứng, độ giãn dài khi đứt, kiểm tra cách điện bề mặt và điện trở tiếp xúc.

Hệ thống đánh giá được chuẩn hóa qua hai phương thức: câu hỏi tự luận tổng hợp yêu cầu giải trình bản chất kỹ thuật, và bộ câu hỏi trắc nghiệm khách quan đa phương án (A, B, C, D) có ma trận chuẩn xác nhằm lượng hóa năng lực nhận thức và xử lý tình huống kỹ thuật của học viên theo thang đo $90% \div 100%$.

Điểm nổi bật và tính thực tiễn của tài liệu

Nội dung giáo trình phản ánh các đặc điểm kỹ thuật và dữ liệu thực tế:

  • Tính chuẩn hóa theo quy chuẩn đào tạo nghề: Giáo trình tích hợp hệ thống mã bài chuẩn mực (CIE 01 13 02 cho vật liệu cách điện; CIE 01 13 03 cho vật liệu dẫn điện) thuộc chương trình khung của Bộ Nông nghiệp và Phát triển Nông thôn ban hành năm 2017.
  • Hệ thống bảng số liệu kỹ thuật định lượng chi tiết: Tài liệu cung cấp bảng dữ liệu vật lý chính xác của các mác vật liệu thông dụng trong chế tạo điện:
    • Bảng phân loại đồng tinh chế ($\text{Cu E}, \text{Cu }9, \text{Cu }5, \text{Cu }0$) với hàm lượng tạp chất giới hạn ($\text{Al}, \text{Fe}, \text{Ni}, \text{Bi}, \text{Pb}, \text{S}, \text{O}_2$).
    • Bảng cơ lý tính so sánh giữa dây đồng kéo cứng và dây đồng mềm ủ nhiệt (giới hạn bền kéo $26 \div 39,\text{kG/mm}^2$, độ giãn dài tương đối $0{,}5 \div 35%$).
    • Bảng đặc tính cơ học và điện dẫn của các loại hợp kim đồng kỹ thuật (đồng thanh cadmi, đồng thanh phốt pho, đồng thau kéo nguội đạt độ bền đến $105,\text{kG/mm}^2$).
    • Bảng phân nhóm hợp kim điện trở cao chịu nhiệt: Maiso, Constantan, Manganin, $\text{RNC1}, \text{RNC2}, \text{RNC3}$ kèm dải nhiệt độ làm việc cho phép ($200^\circ\text{C} \div 1100^\circ\text{C}$) và công suất tiêu tán bề mặt.
  • Liên hệ sát với các sự cố kỹ thuật công nghiệp: Giáo trình phân tích cụ thể các hiện tượng thực tế như:
    • Nguyên lý hình thành pin cục bộ gây ăn mòn điện hóa phá hủy mối nối cơ học giữa dây nhôm và dây đồng khi có tác động của độ ẩm không khí.
    • Hiện tượng tăng điện trở do hiệu ứng bề mặt (skin effect) và tổn hao từ trễ khi sử dụng dây thép làm vật liệu dẫn dòng điện xoay chiều.
    • Ứng dụng của cấu trúc kim loại gốm (hợp kim Wonfram thiêu kết thấm bạc/đồng) trong chế tạo tiếp điểm dập hồ quang máy cắt công suất lớn.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Yêu cầu tiên quyết / Phạm vi sử dụng
Sinh viên & Học viên • Đang theo học hệ Cao đẳng hoặc Trung cấp nghề Điện công nghiệp, Điện dân dụng, Cơ điện.
• Đã tích lũy các môn: An toàn lao động, Điện kỹ thuật, Vẽ điện, Đo lường điện.
Giảng viên & Cán bộ đào tạo • Sử dụng làm giáo trình giảng dạy chính khóa.
• Làm căn cứ xây dựng ngân hàng đề thi trắc nghiệm và thiết kế phiếu bài tập thực hành xưởng.
Kỹ thuật viên & Tự học • Tra cứu thông số vật lý của các mác kim loại dẫn điện, hợp kim đốt nóng, vật liệu cách điện.
• Phục vụ công tác tính chọn, quấn lại dây máy điện và bảo trì khí cụ điện công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn chuyên biệt cho học viên trình độ Cao đẳng nghề Điện công nghiệp, đồng thời phù hợp làm tài liệu tham khảo cho bậc Trung cấp nghề và công nhân kỹ thuật ngành điện.

2. Học viên cần chuẩn bị kiến thức nền tảng nào trước khi học?

Học viên bắt buộc phải học xong các môn: An toàn lao động, Điện kỹ thuật, Vẽ điện và Đo lường điện; nắm vững kiến thức vật lý đại cương về cấu tạo nguyên tử, dòng điện, định luật Ohm và các đại lượng đo lường điện.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết thuần túy là gì?

Tài liệu được kết cấu theo mô đun năng lực nghề nghiệp: mỗi bài học gắn liền với tiêu chí định lượng chuẩn xác ($90% \div 100%$), tích hợp trực tiếp bảng tra cứu mác vật liệu công nghiệp và các bài thực hành phân loại, kiểm tra hư hỏng trên thiết bị xưởng thật.

TIÊU CHÍ NĂNG LỰC TRONG GIÁO TRÌNH
├── Nhận dạng mẫu vật liệu xưởng: Đạt chính xác ≥ 90%
├── Phân loại vật liệu theo tiêu chuẩn: Đạt chính xác ≥ 90%
└── Xác định nguyên nhân hư hỏng: Đạt chính xác 90% - 100%

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp việc nghiên cứu lý thuyết phân vùng năng lượng với việc tra cứu các bảng thông số vật lý (điện trở suất, nhiệt độ nóng chảy, độ bền kéo), làm toàn bộ hệ thống bài tập trắc nghiệm và đối chiếu với các mẫu vật liệu thực tế trên thiết bị xưởng.

5. Những tài liệu tham khảo chính thống nào được trích dẫn kèm theo giáo trình?

Giáo trình trích dẫn hệ thống tài liệu tham khảo chuẩn bao gồm:

  1. Vật liệu điện – Nguyễn Xuân Phú, NXB Khoa học và Kỹ thuật, 1998.
  2. Giáo trình Vật liệu điện – Nguyễn Đình Thắng, NXB Giáo dục, 2004.
  3. Kỹ thuật Điện – Đặng Văn Đào, NXB Giáo dục, 1999.
  4. Kỹ thuật Điện 1 – Nguyễn Chu Hùng, Tôn Thất Cảnh Hưng, Trường ĐH Bách khoa TP.HCM.
  5. Khí cụ Điện - Kết cấu, sử dụng và sửa chữa – Nguyễn Xuân Phú, NXB Khoa học và Kỹ thuật, 1998.
  6. Máy điện 1, 2 – Trần Khánh Hà, NXB Khoa học và Kỹ thuật, 1997.
  7. Công nghệ chế tạo và tính toán sửa chữa máy điện 1, 2, 3 – Nguyễn Trọng Thắng, NXB Giáo dục, 1995.

Kết luận

Giáo trình Vật liệu điện của Trường Cao đẳng nghề Cơ Giới và Thủy Lợi là tài liệu học tập chuẩn mực cung cấp đầy đủ dữ liệu định lượng, bản chất vật lý và thông số kỹ thuật của các nhóm vật liệu dẫn điện, cách điện và dẫn từ.

Tài liệu thiết lập lộ trình học tập logic, đóng vai trò nền tảng để học viên tiếp thu các học phần chuyên môn tiếp theo như Khí cụ điện, Máy điện, Kỹ thuật truyền tải và phân phối điện năng. Để nâng cao hiệu quả đào tạo, người học cần kết hợp nghiên cứu giáo trình cùng các tài liệu chuyên ngành bổ trợ về công nghệ quấn dây và sửa chữa thiết bị điện công nghiệp.
