TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH VẬN HÀNH PHÂN XƯỞNG CHƯNG CẤT DẦU THÔ

Tổng quan về giáo trình (250-300 từ)

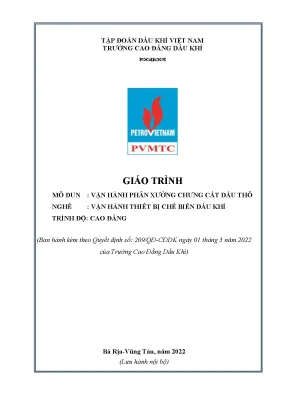

Giáo trình Vận hành phân xưởng chưng cất dầu thô là tài liệu đào tạo chuyên môn thuộc nghề Vận hành thiết bị chế biến dầu khí ở trình độ Cao đẳng. Tài liệu được ban hành kèm theo Quyết định số 209/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), phục vụ lưu hành nội bộ trong công tác đào tạo kỹ thuật lọc hóa dầu.

Mã mô đun: PETR56115
Thời lượng đào tạo: 6 tín chỉ | 145 giờ
Cơ cấu thời gian: 42 giờ lý thuyết (LT) | 94 giờ thực hành/thảo luận (TH) | 9 giờ kiểm tra/thi
Chủ biên: GV. Lưu Trà My
Đồng tác giả: Phạm Tuấn Linh, Ngô Thị Bích Thu, Nguyễn Huỳnh Đông, Phạm Công Quang
Đơn vị chuyên môn: Khoa Dầu khí, Trường Cao đẳng Dầu khí (Bà Rịa - Vũng Tàu, 2022)

Trong khung chương trình đào tạo, mô đun mang mã số PETR56115 giữ vị trí môn học chuyên môn cốt lõi (Nhóm II.2). Học phần được bố trí sau các môn học cơ sở như Sản phẩm dầu mỏ (PETR53005), Vận hành lò gia nhiệt, thiết bị nhiệt (PETR53111), Cơ sở quá trình và thiết bị trong công nghệ hóa học (PETR63004), Vận hành thiết bị tách dầu khí (PETR62110) và được giảng dạy trước mô đun Vận hành phân xưởng chế biến dầu I (PETR56116).

Mục tiêu đào tạo của giáo trình được xác lập theo ba nhóm chuẩn đầu ra:

  • Chuẩn kiến thức (A1–A5): Hệ thống hóa các khái niệm nhiệt động lực học, nguyên lý phân tách phân đoạn dầu mỏ, cấu tạo tháp chưng cất khí quyển và chân không, sơ đồ công nghệ P&ID và tác động của các biến số vận hành.
  • Chuẩn kỹ năng (B1–B2): Thực hiện quy trình khởi động, vận hành ổn định, ngừng hệ thống và xử lý các tình huống sự cố kỹ thuật trên mô hình mô phỏng.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1–C3): Tuân thủ quy định an toàn lao động, phòng cháy chữa cháy và quy trình vận hành thiết bị điện – tự động hóa công nghiệp.

Cấu trúc giáo trình gồm 4 bài học kết hợp 7 phụ lục kỹ thuật, xây dựng theo lộ trình tích hợp từ lý thuyết truyền chất sang kỹ năng vận hành công nghệ trên mô hình thực hành.

Nội dung kiến thức cốt lõi (500-600 từ)

CẤU TRÚC PHÂN BỔ NỘI DUNG VÀ THỜI LƯỢNG MÔ ĐUN PETR56115:

Các chương/chủ đề chính

Nội dung chuyên môn của giáo trình được tổ chức thành 4 bài học theo tiến trình logic từ bản chất vật lý nhiệt đến quy trình công nghệ và kỹ năng xử lý sự cố:

  • Bài 1: Một số khái niệm (Thời lượng: 2,3 giờ): Giới thiệu các đại lượng nhiệt động lực học và cân bằng pha, bao gồm nhiệt cảm (sensible heat), ẩn nhiệt (latent heat), đường cong chưng cất theo tiêu chuẩn ASTM D86, điểm sôi đầu (IBP), điểm sôi cuối (EBP), điểm sương, điểm bọt. Bài học phân tích áp suất hơi bão hòa (so sánh giữa propan và octan), áp suất hơi riêng phần theo định luật Raoult/Dalton, hệ số cân bằng lỏng – hơi ($K = y/x$), cùng khái niệm dòng hồi lưu đỉnh (hồi lưu ngoài) và hồi lưu trong thân tháp.

  • Bài 2: Nguyên lý hoạt động và cấu tạo tháp chưng cất dầu thô (Thời lượng: 17 giờ): Phân tích mục đích, ý nghĩa và nguyên lý phân chia các cấu tử hydrocarbon dựa trên độ bay hơi tương đối ($x_1, y_1 \to x_2, y_2$). Trình bày công nghệ chưng cất khí quyển (công suất từ 300.000 tấn đến hơn 10 triệu tấn/năm) và chưng cất chân không ($P < 14,7\text{ psi}$). Hệ thống hóa dải sản phẩm chưng cất gồm: khí đốt ($C_1-C_2$), LPG ($C_3-C_4$), naphta nhẹ ($30-70^\circ\text{C}, C_5-C_7$), naphta nặng ($70-180^\circ\text{C}, C_7-C_{11}$), kerosen ($180-250^\circ\text{C}, C_{11}-C_{15/16}$), diesel ($250-350^\circ\text{C}, C_{15/16}-C_{20/21}$), cặn mazut ($>350^\circ\text{C}$), dầu nhờn chân không ($350-500/550^\circ\text{C}, C_{21}-C_{35/40}$) và cặn gudron. Bài học mô tả quá trình khử muối tĩnh điện (nhiệt độ $100-150^\circ\text{C}$, nước rửa $3-8%$, điện trường chính $1000\text{ V/cm}$, điện trường phụ $200\text{ V/cm}$, thời gian lưu $20-30\text{ phút}$) và cấu tạo các loại đĩa tiếp xúc: đĩa chóp (bubble cap), đĩa van (valve tray), đĩa lỗ (sieve tray), đĩa chữ S, cùng các chi tiết cơ khí bên trong như ống chảy chuyền (downcomer), tấm ngăn (weir), lỗ tháo đáy (weep holes), phin lọc đáy (strainer) và bộ phận tách sương (demister).

  • Bài 3: Thông số kỹ thuật trong vận hành phân xưởng chưng cất dầu thô (Thời lượng: 26 giờ): Cung cấp cấu trúc phân xưởng trên mô hình thực tế, bao gồm hệ thống tiền gia nhiệt I (trao đổi nhiệt EE01, EE02, EE03, EE04), thiết bị tách muối VV01, hệ thống tiền gia nhiệt II, lò gia nhiệt, tháp chưng cất chính, hệ thống tháp tách phụ (stripping), hệ thống bơm hồi lưu tuần hoàn (pump-around) và tháp ổn định naphta. Bài học hướng dẫn đọc sơ đồ P&ID, phân tích vai trò các mạch điều khiển tự động: PC01 (áp suất bình tách muối), FC01/FC02 (lưu lượng nạp lò đốt), LC01 (mức phân pha dầu – nước), cùng ảnh hưởng của nhiệt độ đỉnh, nhiệt độ đáy, áp suất tháp và tỷ số hồi lưu.

  • Bài 4: Vận hành phân xưởng chưng cất dầu thô trên mô hình thực hành (Thời lượng: 100 giờ): Trình bày quy trình khởi động lạnh, đưa phân xưởng về chế độ làm việc ổn định, quy trình ngừng phân xưởng bình thường và hướng dẫn thao tác đối ứng với 10 sự cố kỹ thuật:

    1. Sự cố ở bộ điều khiển không khí.
    2. Sự cố mất điện toàn hệ thống.
    3. Sự cố hỏng nguồn cung cấp hơi nước.
    4. Mất nhiên liệu cấp tới lò gia nhiệt.
    5. Sự cố kẹt van điều khiển mức ở đáy tháp chưng cất.
    6. Sự cố hỏng van điều khiển dòng công nghệ vào lò đốt.
    7. Sự cố hỏng máy nén khí.
    8. Sự cố van điều khiển mức của thiết bị tách muối bị hỏng.
    9. Rò rỉ dòng công nghệ trong buồng lò đốt.
    10. Ống dẫn trong lò đốt bị bám cốc.

Kiến thức nền tảng được xây dựng

Nội dung giáo trình thiết lập cơ sở lý thuyết kỹ thuật vững chắc qua ba trụ cột:

  • Lý thuyết nhiệt động học và cân bằng pha: Thiết lập mối quan hệ giữa nhiệt độ sôi, áp suất hơi riêng phần và hệ số phân bố cân bằng lỏng – hơi trong hỗn hợp hydrocarbon đa cấu tử.
  • Nguyên lý truyền khối và thủy lực tháp chưng cất: Mô tả quy luật tiếp xúc hai pha ngược chiều, hiện tượng bốc hơi – ngưng tụ lặp lại trên các tầng đĩa và cơ chế phân tách phân đoạn theo chiều cao tháp.
  • Cơ chế phân tách tĩnh điện và xử lý nhiệt: Giải thích nguyên lý phá nhũ tương dầu – nước bằng điện trường cao áp và cơ chế gia nhiệt gián tiếp qua cụm trao đổi nhiệt và lò ống công nghệ.

Kỹ năng phát triển

Thông qua 94 giờ thực hành trên hệ thống mô phỏng, người học hình thành các nhóm năng lực thực thi:

  • Kỹ năng kỹ thuật chuyên ngành: Đọc hiểu và phân tích sơ đồ công nghệ P&ID; thiết lập và điều chỉnh các thông số vận hành (nhiệt độ, áp suất, lưu lượng, mức chất lỏng) qua giao diện điều khiển quá trình.
  • Kỹ năng phân tích công nghệ: Nhận diện sự mất cân bằng vật chất và nhiệt lượng trong thân tháp; phân tích các biến số ảnh hưởng đến dải sôi sản phẩm dựa trên số liệu ASTM D86.
  • Kỹ năng xử lý sự cố: Thực hiện chính xác các thao tác cô lập thiết bị, chuyển đổi bơm dự phòng, điều chỉnh lưu lượng bypass và đưa hệ thống về trạng thái an toàn khi xảy ra sự cố gián đoạn năng lượng hoặc hỏng hóc cơ khí.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp lý thuyết và thực hành công nghệ. Cơ cấu thời lượng dành 65% tổng số giờ (94/145 giờ) cho việc rèn luyện kỹ năng thực tế trên phòng mô hình mô phỏng Lọc hóa dầu, kết hợp 29% thời lượng lý thuyết (42 giờ) và 6% thời lượng kiểm tra đánh giá (9 giờ).

HÌNH THỨC TỔ CHỨC DẠY VÀ HỌC:
- Giảng dạy lý thuyết: Thuyết trình, diễn giảng, nêu vấn đề kỹ thuật, phân tích sơ đồ P&ID.
- Thảo luận và tự học: Phân chia nhóm nhỏ 8-10 sinh viên nghiên cứu tình huống và viết báo cáo.
- Thực hành chuyên môn: Thao tác trực tiếp trên phần mềm mô phỏng công nghệ Lọc hóa dầu.
- Điều kiện cơ sở vật chất: Phòng học chuẩn có máy chiếu, máy tính và hệ thống mô phỏng Prosimulator CRD01.

Công tác kiểm tra, đánh giá kết quả học tập tuân thủ Quy chế đào tạo Cao đẳng hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động – Thương binh và Xã hội, cụ thể hóa tại Trường Cao đẳng Dầu khí:

Hạng mục đánh giá Trọng số Hình thức và thời điểm tổ chức Chuẩn đầu ra kiểm tra
Kiểm tra thường xuyên $40%$ (Tổng hợp) 02 cột điểm; vấn đáp hoặc trắc nghiệm trước mỗi buổi học / sau 15 giờ lý thuyết A1, A2, A3, A4, A5
Kiểm tra định kỳ 06 cột điểm; viết tự luận, trắc nghiệm hoặc báo cáo sau mỗi 15 giờ LT / 30 giờ TH A1–A5, B1, B2, C1–C3
Thi kết thúc mô đun $60%$ 01 bài thi; kết hợp tự luận/trắc nghiệm và thao tác trên mô hình mô phỏng sau 145 giờ Toàn bộ chuẩn đầu ra (A, B, C)

Về quy định chuyên cần, người học bắt buộc phải tham dự tối thiểu $70%$ thời lượng lý thuyết và $100%$ thời lượng thực hành. Trường hợp vắng quá $30%$ số tiết lý thuyết hoặc vắng bất kỳ buổi thực hành nào ($>0%$), sinh viên không được dự thi kết thúc mô đun và phải đăng ký học lại toàn bộ học phần.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Vận hành phân xưởng chưng cất dầu thô phiên bản 2022 thể hiện tính cập nhật và liên kết thực tiễn thông qua các yếu tố kỹ thuật cụ thể:

  • Tích hợp phần mềm mô phỏng chuyên dụng: Kế thừa từ giáo trình lưu hành nội bộ năm 2017, bản cập nhật năm 2022 tích hợp chi tiết các thuật toán và giao diện của phần mềm mô phỏng Crude distillation CRD01 (version 3, Prosimulator, 2015). Điều này cho phép người học thao tác với các phản ứng động của dòng công nghệ tương tự hệ thống điều khiển DCS tại nhà máy lọc dầu.
HỆ THỐNG 7 PHỤ LỤC CÔNG NGHỆ CHUYÊN SÂU TRONG GIÁO TRÌNH:
  • Mô hình hóa thiết bị công nghiệp chuẩn xác: Toàn bộ thông số kỹ thuật, ký hiệu van điều khiển, thiết bị đo lường (PI01, FI01, TI02, HC01, HC07, PC01, FC01/02, LC01) và thiết bị trao đổi nhiệt (EE01: Kero-Crude, EE02: Diesel-Crude, EE03: TPA-Crude, EE04: MPA-Crude, EE14: Nước thải-Nước khử khoáng) được đồng bộ theo tiêu chuẩn thiết kế nhà máy lọc dầu hiện đại.
  • Tập trung vào kịch bản vận hành thực tế: Giáo trình không dừng lại ở trạng thái cân bằng lý thuyết mà mở rộng phân tích 10 kịch bản sự cố bất thường liên quan đến phụ tải lò đốt, rò rỉ cơ khí, bám cốc bề mặt truyền nhiệt và sự cố hệ thống cấp khí/điện/hơi nước công nghiệp.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Vận hành phân xưởng chưng cất dầu thô được biên soạn cho các nhóm đối tượng và mục đích sử dụng sau:

ĐỐI TƯỢNG SỬ DỤNG VÀ YÊU CẦU TIÊN QUYẾT:
  • Sinh viên chuyên ngành Lọc hóa dầu: Giáo trình là tài liệu học tập bắt buộc cho học viên trình độ Cao đẳng và Trung cấp nghề Vận hành thiết bị chế biến dầu khí. Để tiếp thu hiệu quả nội dung mô đun, người học cần hoàn thành các môn học tiên quyết bao gồm: Vẽ kỹ thuật (MECM52003), Điện kỹ thuật (ELEI53011), Cơ sở điều khiển quá trình (AUTM52111), Nhiệt kỹ thuật (PETR52002), Cơ sở quá trình và thiết bị trong công nghệ hóa học (PETR63004), Sản phẩm dầu mỏ (PETR53005) và Vận hành lò gia nhiệt, thiết bị nhiệt (PETR53111).
  • Giảng viên và cán bộ đào tạo: Tài liệu cung cấp khung chuẩn về mục tiêu bài học, phân bổ thời lượng, hệ thống câu hỏi ôn tập và bộ tiêu chí đánh giá chuẩn đầu ra (A1–A5, B1–B2, C1–C3) để triển khai giảng dạy trên giảng đường và phòng thực hành mô phỏng.
  • Kỹ thuật viên vận hành công nghiệp: Tài liệu đóng vai trò sổ tay tra cứu kỹ thuật về quy trình khởi động, dừng hệ thống và biện pháp ứng phó sự cố tại các phân xưởng chưng cất khí quyển (CDU) và chưng cất chân không (VDU) trong các cơ sở chế biến dầu mỏ.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên hệ Cao đẳng và Trung cấp nghề Vận hành thiết bị chế biến dầu khí tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp chuyên ngành công nghệ hóa học, dầu khí.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận mô đun?

Người học cần tích lũy các kiến thức kỹ thuật cơ sở về Sản phẩm dầu mỏ (PETR53005), Nhiệt kỹ thuật (PETR52002), Cơ sở điều khiển quá trình (AUTM52111) và Vận hành lò gia nhiệt, thiết bị nhiệt (PETR53111) để có thể hiểu được sơ đồ P&ID và các quy luật truyền nhiệt, truyền chất trong tháp.

3. Điểm khác biệt giữa giáo trình này với các tài liệu lý thuyết chế biến dầu khí truyền thống là gì?

Khác với các tài liệu thuần lý thuyết, giáo trình này dành 100 giờ (chiếm gần $70%$ thời lượng) cho Bài 4 nhằm hướng dẫn quy trình thao tác khởi động, dừng máy và các bước xử lý 10 kịch bản sự cố cụ thể trên mô hình mô phỏng công nghệ thực tế.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần nghiên cứu bài giảng lý thuyết tại nhà, giải quyết các câu hỏi ôn tập cuối mỗi bài, tham gia thảo luận nhóm (8–10 người) để phân tích sơ đồ công nghệ, và chuẩn bị trước các bước thao tác trước khi bước vào ca thực hành trên phòng máy mô phỏng.

5. Có những tài liệu tham khảo chính nào được trích dẫn trong giáo trình?

Giáo trình trích dẫn 3 nguồn tài liệu học thuật và kỹ thuật chính:

  1. Trường Cao đẳng Dầu khí (2017), Giáo trình Vận hành phân xưởng chưng cất dầu thô, Lưu hành nội bộ.
  2. Lê Văn Hiếu (2006), Công nghệ chế biến dầu mỏ, NXB Khoa học kỹ thuật, Hà Nội.
  3. Prosimulator (2015), Crude distillation CRD01 (version 3).

Kết luận (150 từ)

Giáo trình Vận hành phân xưởng chưng cất dầu thô (Mã mô đun: PETR56115) do Trường Cao đẳng Dầu khí ban hành năm 2022 là tài liệu đào tạo kỹ thuật có tính hệ thống cao, kết hợp giữa nền tảng nhiệt động lực học chưng cất dầu mỏ và kỹ năng vận hành công nghệ thực tế.

LỘ TRÌNH ĐÀO TẠO ĐỀ XUẤT QUA 4 GIAI ĐOẠN:
[Giai đoạn 1: Khái niệm & Chuẩn ASTM D86]
[Giai đoạn 2: Cấu tạo thiết bị & Khử muối tĩnh điện]
[Giai đoạn 3: Phân tích P&ID & Vòng điều khiển DCS]
[Giai đoạn 4: Thực hành mô phỏng & Ứng phó 10 sự cố công nghệ]

Lộ trình đào tạo đề xuất cho người học bao gồm việc tiếp cận từ các khái niệm nhiệt cảm, ẩn nhiệt, chuẩn ASTM D86 (Bài 1), phân tích cấu tạo cơ khí tháp và nguyên lý tách phân đoạn (Bài 2), đọc hiểu sơ đồ P&ID và thông số công nghệ (Bài 3), trước khi hoàn thiện kỹ năng vận hành và xử lý 10 kịch bản sự cố trên hệ thống mô phỏng thực hành (Bài 4). Người học có thể mở rộng tra cứu thông qua các tài liệu bổ trợ như giáo trình Công nghệ chế biến dầu mỏ (Lê Văn Hiếu, 2006) và tài liệu phần mềm Crude distillation CRD01 (Prosimulator, 2015).
