Tổng quan về giáo trình

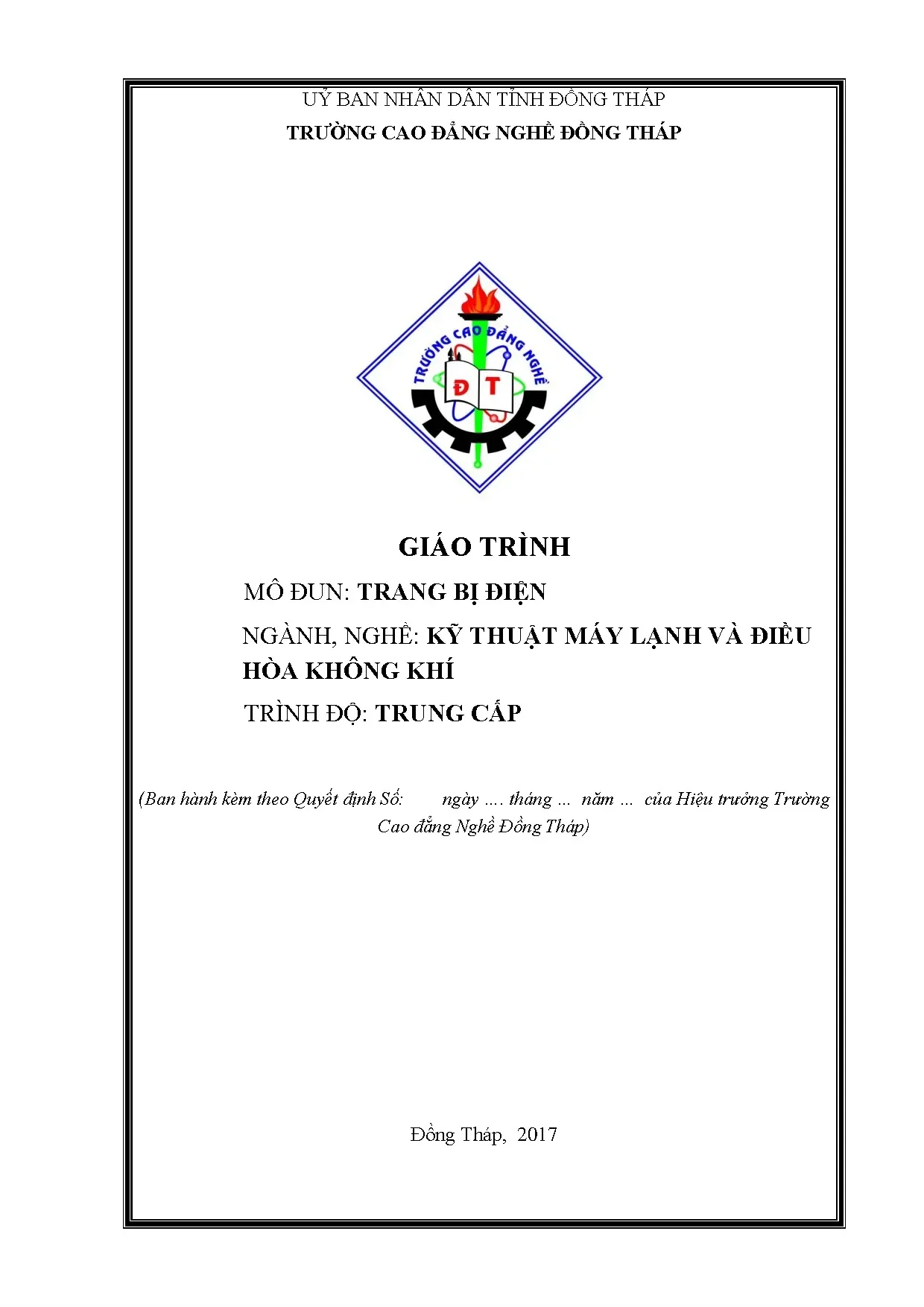

Giáo trình Trang bị điện (Mã mô đun: MĐ15) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo trình độ Trung cấp nghề Kỹ thuật máy lạnh và điều hòa không khí, do Trường Cao đẳng Nghề Đồng Tháp ban hành năm 2017. Tài liệu do tác giả Nguyễn Thanh Tùng chủ biên, với sự phối hợp chuyên môn của Tổ bộ môn Điện lạnh và Khoa Điện – Điện tử. Trong khung chương trình đào tạo, mô đun này có vị trí bắt buộc, được bố trí giảng dạy sau các môn học cơ sở là Vẽ kỹ thuật và Máy điện, nhằm cung cấp kiến thức nền tảng và kỹ năng ứng dụng về mạch điều khiển điện cho hệ thống lạnh.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức: Trình bày nguyên lý làm việc, phương pháp tính toán lựa chọn và quy trình đo kiểm tra các khí cụ điện đóng cắt, điều khiển, bảo vệ, hiển thị; phân tích nguyên nhân hư hỏng và phương pháp sửa chữa mạch điện.
  • Kỹ năng: Sử dụng thành thạo dụng cụ cơ điện và thiết bị đo (VOM, ampe kế, volt kế); lập quy trình và thực hành lắp đặt mạch động lực, mạch điều khiển theo sơ đồ nguyên lý; cài đặt và vận hành các bộ bảo vệ điện tử và biến tần.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong làm việc nhóm, tính cẩn thận, chính xác và tuân thủ quy chuẩn an toàn lao động cho người và thiết bị.

Cấu trúc giáo trình gồm 6 bài học, tiếp cận theo trình tự logic từ nhận diện, kiểm tra phần tử đơn lẻ đến thiết kế, lắp ráp và vận hành các hệ thống tủ điện điều khiển động cơ và thiết bị lạnh chuyên dụng. Điểm đặc sắc của tài liệu là tích hợp các thiết bị bảo vệ điện tử hiện đại (EOCR, Selec) và biến tần công nghiệp vào các sơ đồ mạch thực tế của ngành điều hòa không khí.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 6 bài học chuyên đề có sự liên kết chặt chẽ:

  1. Bài 1: Kiểm tra, sử dụng và sửa chữa các phần tử đóng cắt, điều khiển, bảo vệ, hiển thị trong hệ thống trang bị điện lạnh (Mã bài: MĐ15-01): Khảo sát cấu tạo, ký hiệu, nguyên lý và phương pháp đo kiểm các khí cụ điện: rơle nhiệt (lưỡng kim và rơle điện tử EOCR), công tắc, nút nhấn (nút nhấn thường, nút dừng khẩn cấp), công tắc tơ (contactor), aptomat (CB), rơle trung gian, rơle dòng điện (Selec CPR605), rơle điện áp (Selec VPR604, VPRA2M), rơle thời gian (timer), volt kế, ampe kế (Selec MA12), đồng hồ đa năng (Selec MFM383A), rơle áp suất và rơle nhiệt độ.
  2. Bài 2: Lắp đặt, sửa chữa tủ điện điều khiển động cơ 1 pha: Quy trình phân tích sơ đồ, chuẩn bị vật tư, đấu nối và vận hành tủ điện điều khiển động cơ 1 pha tại 1 vị trí, 2 vị trí, 2 động cơ hoạt động theo trình tự và động cơ quạt 1 pha 3 cấp tốc độ.
  3. Bài 3: Lắp đặt tủ điện điều khiển động cơ không đồng bộ 3 pha rotor lồng sóc: Thiết kế và đấu nối tủ điện điều khiển động cơ 3 pha quay một chiều, đảo chiều quay có khống chế công tắc hành trình, khởi động Sao – Tam giác bằng nút nhấn và khởi động Sao – Tam giác tự động dùng rơle thời gian.
  4. Bài 4: Lắp đặt và sửa chữa tủ điện điều khiển hệ thống điều hòa không khí có khống chế áp suất cao và áp suất thấp: Phân tích sơ đồ và lắp đặt mạch an toàn sử dụng công tắc áp suất cao (High Pressure Switch) và áp suất thấp (Low Pressure Switch).
  5. Bài 5: Lắp đặt và sửa chữa tủ điện điều khiển hệ thống điều hòa không khí có khống chế nhiệt độ dùng rơle nhiệt độ: Đấu nối mạch khống chế đóng cắt máy nén và thiết bị lạnh theo ngưỡng nhiệt độ cài đặt của thermostat.
  6. Bài 6: Lắp đặt tủ điện điều khiển tốc độ động cơ 3 pha dùng biến tần: Cung cấp nguyên lý biến tần, phương pháp cài đặt tham số trên hai dòng biến tần Siemens SINAMICS G110 và LS iG5A, hoàn thiện mạch lực và mạch điều khiển tốc độ vô cấp.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt và lưỡng kim: Nguyên lý biến dạng cơ học do nhiệt dựa trên sự sai khác hệ số giãn nở dài giữa hợp kim Invar (36% Ni, 64% Fe) và đồng thau (hoặc thép Cr-Ni) trong rơle nhiệt; công thức chọn dòng tác động $I_{tđ} = (1{,}2 - 1{,}3)I_{đm}$.
  • Lý thuyết điện từ trường trong khí cụ đóng cắt: Cấu tạo mạch từ lõi thép silic cán nóng (chiều dày lá tôn 0,35 - 0,5 mm), vòng ngắn mạch chống rung và đặc tính cuộn hút contactor (làm việc ổn định ở dải điện áp $85% - 100% U_{đm}$).
  • Tiêu chuẩn vận hành khí cụ điện IEC 158-1: Quy chuẩn phân loại chế độ đóng cắt AC1, AC2, AC3, AC4 cho tải xoay chiều và DC1, DC2, DC3, DC4, DC5 cho tải một chiều dựa trên bản chất phụ tải, hệ số công suất và thời hằng mạch ($T = L/R$).
  • Nguyên lý bảo vệ điện áp và dòng điện đa chức năng: Cơ chế giám sát điện áp thấp (-2,5% đến -25%), quá áp (105% đến 125%), mất pha, ngược pha, mất cân bằng pha (>10%) và bảo vệ kẹt rotor qua cảm biến dòng điện CT.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Sử dụng đồng hồ VOM để kiểm tra thông mạch, điện trở tiếp điểm NO/NC, cuộn dây khí cụ; đấu nối chính xác mạch động lực và mạch điều khiển; thao tác lập trình tham số cài đặt cho đồng hồ đa năng MFM383A và biến tần G110/iG5A.
  • Kỹ năng phân tích: Khả năng đọc hiểu sơ đồ nguyên lý mạch điện phức tạp; phân tích logic tác động của các tiếp điểm liên động; chẩn đoán sai hỏng tiếp điểm, sự cố quá tải, ngắn mạch hoặc đứt pha.
  • Năng lực thực hành nghề nghiệp: Lập quy trình công nghệ thi công tủ điện, bố trí thiết bị trên thanh ray, đấu nối dây dẫn đúng màu quy chuẩn, đảm bảo thẩm mỹ kỹ thuật và an toàn điện hạ áp.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận sư phạm tích hợp lý thuyết với thực hành nghề nghiệp. Mỗi bài học được cấu trúc theo tiến trình sư phạm 4 bước tiêu chuẩn:

  1. Phân tích nguyên lý và sơ đồ: Đọc hiểu ký hiệu, trạng thái tiếp điểm, đường đi của dòng điện trong mạch động lực và mạch điều khiển.
  2. Chuẩn bị thiết bị, dụng cụ, vật tư: Lựa chọn công tắc tơ, rơle, dây dẫn, áp tô mát, thiết bị đo theo thông số phụ tải.
  3. Thực hành lắp đặt: Tiến hành bố trí thiết bị, đi dây mạch điều khiển trước, đi dây mạch động lực sau theo bảng quy trình công nghệ.
  4. Kiểm tra và vận hành: Đo thông mạch nguội bằng đồng hồ VOM, kiểm tra độ cách điện, cấp nguồn thử nghiệm và đánh giá hoạt động theo yêu cầu công nghệ.

Hệ thống bài tập thực hành được thiết kế gắn liền với các tình huống kỹ thuật thực tế trong ngành điện lạnh: từ các mạch khởi động động cơ bơm quạt 1 pha, 3 pha cơ bản đến các mạch bảo vệ an toàn máy nén sử dụng rơle áp suất, rơle nhiệt độ và biến tần.

Phương pháp đánh giá học tập dựa trên tiêu chí định lượng thông qua các bảng kiểm tra trạng thái khí cụ (đo tiếp điểm NO, NC ở hai trạng thái Không tác động và Tác động), đánh giá chất lượng mối nối, mức độ sụt áp, độ ổn định khi vận hành có tải và mức độ tuân thủ quy tắc an toàn. Về tự học, tài liệu cung cấp đầy đủ bảng tra mã hàng, sơ đồ chân thiết bị và thông số kỹ thuật chi tiết giúp người học tự đối chiếu và thực hành độc lập tại xưởng.

Điểm nổi bật và cập nhật

  • Tích hợp khí cụ bảo vệ điện tử EOCR: Bên cạnh rơle nhiệt lưỡng kim truyền thống, giáo trình bổ sung rơle nhiệt điện tử EOCR (các mã EOCR-SS-05S, EOCR-SS-30S, EOCR-SS-60N). Thiết bị cho phép thiết lập thời gian khởi động ($D\text{-time}$) và thời gian quá tải ($O\text{-time}$) độc lập, hỗ trợ dải điện áp autovolt ($24 - 240\text{ VAC/DC}$), tích hợp chức năng bảo vệ mất pha và kẹt rotor với biến dòng CT phụ mở rộng lên đến 720A.
  • Ứng dụng thiết bị bảo vệ pha và điện áp kỹ thuật số: Giới thiệu các dòng rơle vi xử lý Selec CPR605 (bảo vệ quá dòng từ 30% đến 120% của dòng 5A), Selec VPR604 và VPRA2M (bảo vệ thấp áp, quá áp, ngược pha, mất pha, mất cân bằng pha với thời gian trễ $0 - 15\text{ giây}$).
  • Trang bị thiết bị đo lường đa năng: Đưa vào thực hành đồng hồ ampe Selec MA12 đo giá trị hiệu dụng thực (RMS) và đồng hồ đa chức năng MFM383A với màn hình LCD hiển thị 8 thông số lưới điện ($V, I, P, Q, S, \cos\varphi, f, kWh$), cấp chính xác 1 và khả năng lưu trữ dữ liệu 10 năm.
  • Công nghệ điều khiển tốc độ bằng biến tần: Cập nhật phương pháp cài đặt và đấu nối hai dòng biến tần tiêu biểu trong công nghiệp là Siemens SINAMICS G110 và LS iG5A.
  • Nội dung gắn chặt với thiết bị nhiệt - lạnh thực tế: Tích hợp các mạch điều khiển chuyên ngành sử dụng công tắc áp suất cao/thấp và rơle nhiệt độ khống chế máy nén điều hòa không khí.

Đối tượng sử dụng giáo trình

  • Sinh viên, học viên hệ đào tạo nghề: Phục vụ trực tiếp cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề ngành Kỹ thuật máy lạnh và điều hòa không khí, đồng thời có thể dùng cho ngành Điện công nghiệp hoặc Cơ điện tử.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Vẽ kỹ thuật (để đọc và phân tích bản vẽ sơ đồ điện) và Máy điện (để nắm rõ cấu tạo, nguyên lý vận hành của động cơ không đồng bộ 1 pha, 3 pha rotor lồng sóc).
  • Giảng viên chuyên ngành: Làm tài liệu giảng dạy chính thức cho mô đun MĐ15; làm căn cứ xây dựng giáo án tích hợp, thiết kế bài tập thực hành xưởng và lập thang điểm đánh giá kỹ năng nghề.
  • Cán bộ kỹ thuật và người tự học: Dùng làm tài liệu tham khảo tra cứu sơ đồ đấu nối, phương pháp kiểm tra khí cụ đóng cắt, quy trình cài đặt rơle bảo vệ số, biến tần và quy trình xử lý sự cố trong các hệ thống cơ điện lạnh dân dụng và công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh, sinh viên trình độ Trung cấp, Cao đẳng nghề ngành Kỹ thuật máy lạnh và điều hòa không khí, Điện công nghiệp, cùng các kỹ thuật viên thi công, bảo trì hệ thống điện lạnh.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững kiến thức môn Vẽ kỹ thuật (đọc hiểu ký hiệu, sơ đồ điện công nghiệp) và môn Máy điện (nguyên lý, đặc tính dòng mở máy và tải của động cơ điện xoay chiều 1 pha, 3 pha).

3. Điểm khác biệt của giáo trình so với các tài liệu trang bị điện thông thường là gì?

Giáo trình tập trung chuyên sâu vào các ứng dụng thực tế của ngành lạnh (tủ điện điều hòa không khí có khống chế áp suất cao/thấp, rơle nhiệt độ), đồng thời cập nhật thiết bị bảo vệ điện tử EOCR, rơle số Selec và biến tần Siemens G110, LS iG5A.

4. Làm sao để tự học và thực hành giáo trình hiệu quả?

Người học cần bám sát quy trình 4 bước: đọc hiểu sơ đồ nguyên lý $\rightarrow$ tra cứu thông số linh kiện $\rightarrow$ đo kiểm tra nguội trạng thái tiếp điểm/cuộn dây bằng đồng hồ VOM theo các bảng kiểm tra $\rightarrow$ tiến hành lắp ráp và vận hành thử nghiệm.

5. Có tài liệu bổ trợ nào kèm theo trong giáo trình?

Giáo trình cung cấp các bảng thông số kỹ thuật, mã số đặt hàng của thiết bị (EOCR, Selec), bảng hướng dẫn đo kiểm tiếp điểm, sơ đồ chân đấu nối biến tần và danh mục tài liệu tham khảo chuyên ngành trang bị điện ở trang 114.

Kết luận

Giáo trình Trang bị điện (MĐ15) của Trường Cao đẳng Nghề Đồng Tháp là tài liệu đào tạo nghề mang tính thực tiễn cao, hệ thống hóa toàn bộ kiến thức từ khí cụ đóng cắt hạ áp, thiết bị bảo vệ bán dẫn đến kỹ thuật lắp đặt tủ điện điều khiển truyền động. Lộ trình học tập được thiết kế mạch lạc: đi từ việc nhận biết, đo kiểm phần tử đơn lẻ, xây dựng các mạch điều khiển động cơ 1 pha, 3 pha cơ bản (quay một chiều, đảo chiều, Sao – Tam giác) đến các hệ thống tự động hóa chuyên ngành lạnh (khống chế áp suất, nhiệt độ và biến tần). Để học tập hiệu quả, người học nên kết hợp nghiên cứu giáo trình cùng các tiêu chuẩn kỹ thuật điện (như IEC 158-1) và tài liệu hướng dẫn kỹ thuật chính hãng của các nhà sản xuất thiết bị đóng cắt và điều khiển.
