Tổng quan về giáo trình

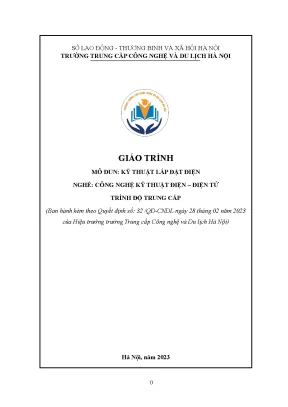

Giáo trình Kỹ thuật lắp đặt điện (Mã mô đun: MĐ 18) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo ngành Công nghệ Kỹ thuật Điện – Điện tử ở trình độ trung cấp. Tài liệu được ban hành kèm theo Quyết định số 32/QĐ-CNDL ngày 28 tháng 02 năm 2023 của Hiệu trưởng Trường Trung cấp Công nghệ và Du lịch Hà Nội (trực thuộc Sở Lao động - Thương binh và Xã hội Hà Nội). Trong tiến trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học/mô đun tiên quyết bao gồm Trang bị điện và Đo lường điện.
Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học kiến thức và kỹ năng thực hành kỹ thuật, bao gồm:
- Trình bày cấu tạo, nguyên lý vận hành của các thiết bị chiếu sáng và mạch điều khiển cơ bản.
- Thiết kế, tính toán và thi công lắp đặt mạng cung cấp điện cho công trình sử dụng điện một pha quy mô nhỏ.
- Lắp đặt tủ điện công nghiệp (tủ động lực, tủ phân phối) và các thiết bị đóng cắt phụ tải đúng yêu cầu kỹ thuật bản vẽ.
- Tính toán, lắp đặt và kiểm tra hệ thống nối đất, chống sét an toàn.
- Hình thành tác phong làm việc chính xác, an toàn lao động trong môi trường kỹ thuật điện.
Giáo trình được xây dựng theo cấu trúc mô đun tích hợp giữa lý thuyết cơ sở kỹ thuật điện và quy trình thao tác thực hành cơ khí - điện. Cách tiếp cận của tài liệu đi từ tổ chức thi công, ký hiệu quy ước, công thức tính toán phụ tải, cách sử dụng công cụ dụng cụ đo đạc đến việc triển khai thi công chi tiết từng mạch điện dân dụng, hệ thống tủ điện công nghiệp và hệ thống bảo vệ an toàn nối đất.
Nội dung kiến thức cốt lõi
Các chương/chủ đề chính
Cấu trúc giáo trình bao gồm 4 bài học chính với tiến trình phát triển từ kỹ năng cơ sở đến thi công chuyên sâu:
- Bài 1: Các kiến thức và kỹ năng cơ bản về lắp đặt điện: Cung cấp kiến thức về tổ chức công việc tại hiện trường, quản lý đội nhóm thi công (chuẩn bị tuyến, lắp đặt đường trục, lắp đặt nội/ngoại thất). Hệ thống hóa các ký hiệu điện quy ước theo tiêu chuẩn; các công thức tính toán thông số kỹ thuật điện trở, công suất, phương pháp tính tiết diện dây dẫn theo độ sụt áp cho phép ($\Delta U%$). Hướng dẫn quy trình sử dụng dụng cụ thi công cơ khí (khoan pin, khoan bê tông, máy cắt gạch, máy cắt rãnh tường) và dụng cụ đo kiểm điện (bút thử điện, đồng hồ vạn năng VOM, ampe kìm, máy đo điện trở tiếp địa).
- Bài 2: Lắp đặt hệ thống điện chiếu sáng và dân dụng: Phân tích cấu tạo và nguyên lý của các nguồn sáng (đèn sợi đốt, halogen, compact, huỳnh quang, tuýp LED chip SMD, đèn cao áp halogen kim loại HPI/T đui E40). Hướng dẫn lắp đặt các mạch điện chiếu sáng từ đơn giản đến chuyên dụng: mạch đèn một công tắc, mạch nối tiếp/song song, mạch sáng luân phiên, mạch sáng tỏ - sáng mờ, mạch điều khiển 4 trạng thái, mạch tuần tự (ứng dụng kho hầm), mạch cầu thang (công tắc 3 cực), mạch hành lang (công tắc 4 cực), mạch chuông báo và điều khiển khóa mở cổng sử dụng nguồn hạ áp 8V qua máy biến áp.
- Bài 3: Lắp đặt tủ điện công nghiệp: Quy trình đọc bản vẽ điện, lập bảng dự trù vật tư thiết bị, gia công cơ khí vỏ tủ, thanh cái đồng, thanh gài, gá lắp thiết bị đóng cắt, đấu nối mạch lực - mạch điều khiển và kiểm tra vận hành thử nghiệm cho tủ động lực và tủ phân phối.
- Bài 4: Lắp đặt hệ thống nối đất và chống sét: Khái niệm và tiêu chuẩn kỹ thuật về nối đất tự nhiên, nối đất nhân tạo, kỹ thuật đóng điện cực nối đất, lắp đặt kim thu sét, dây thoát sét và đo đạc kiểm tra trị số điện trở đất.
Kiến thức nền tảng được xây dựng
- Cơ sở lý thuyết kỹ thuật điện: Công thức tính điện trở dây dẫn biến thiên theo nhiệt độ: $$r_t = r_0 [1 + \alpha(t - 20^\circ\text{C})]$$ với các hệ số nhiệt điện trở $\alpha$ của đồng ($0{,}0040$), nhôm ($0{,}00403 \div 0{,}00429$), thép ($0{,}0057 \div 0{,}0062$). Định luật Ohm cho mạch xoay chiều với tổng trở: $$Z = \sqrt{r^2 + (x_L - x_C)^2}$$ Công thức tính toán công suất 1 pha và 3 pha ($P = \sqrt{3}UI\cos\varphi$, $Q = \sqrt{3}UI\sin\varphi$, $S = \sqrt{3}UI$).
- Nguyên lý tính toán sụt áp và chọn tiết diện dây: Phương pháp xác định tiết diện ruột dẫn $F$ theo giới hạn tổn thất điện áp cho phép ($\Delta U% \le 4% \div 6%$) trên lưới hạ thế đến 1000V thông qua mômen phụ tải $M = P \cdot l$ (hoặc $\sum P_i l_i$) và hệ số $C$ tra bảng theo vật liệu đồng/nhôm và quy cách đường dây (3 pha 4 dây 380/220V, 1 pha 220V).
- Hệ thống sơ đồ quy ước: Quy chuẩn phân loại 4 dạng sơ đồ trong hồ sơ thiết kế: Sơ đồ mặt bằng (sơ đồ vị trí), Sơ đồ chi tiết (nhiều cực, thể hiện rõ từng ruột dẫn), Sơ đồ đơn tuyến (biểu diễn một nét kết hợp ghi chú số lượng dây) và Sơ đồ nguyên lý hoạt động.
Kỹ năng phát triển
- Kỹ năng cơ khí phục vụ lắp đặt điện: Thao tác vận hành máy khoan pin đầu Autolock, máy khoan bê tông đa chế độ có nút duy trì hành trình, kỹ thuật điều khiển máy cắt rãnh tường định hình độ sâu và hướng cắt (dưới lên trên hoặc phải sang trái) nhằm chuẩn bị hạ tầng đi dây chìm.
- Kỹ năng đo lường và kiểm thử: Kỹ thuật hiệu chỉnh điểm 0 trên VOM kim, đo dòng bằng ampe kìm, quy trình đo kiểm tra điện trở hệ thống tiếp địa chống sét bằng phương pháp 3 cọc (khoảng cách cọc phụ $5\text{m} \div 10\text{m}$, kiểm tra điện áp đất bảo đảm $< 10\text{V}$, kiểm tra qua các thang đo $\times 100\Omega$, $\times 10\Omega$, $\times 1\Omega$).
- Kỹ năng thi công đấu nối: Lắp đặt hoàn chỉnh các mạch đèn chiếu sáng phối hợp công tắc 3 cực, 4 cực, chấn lưu điện từ, tắc te (FS1, FS2, FS4), tụ bù nâng cao hệ số công suất và thi công lắp ráp tủ phân phối đạt yêu cầu kỹ thuật.
Phương pháp giảng dạy và học tập
Giáo trình được thiết kế phục vụ phương pháp giảng dạy tích hợp (tích hợp lý thuyết kỹ thuật và thực hành kỹ năng nghề). Quá trình truyền thụ kiến thức đi từ nguyên lý cấu tạo của thiết bị, phân tích đường đi của dòng điện trên sơ đồ nguyên lý đến việc chuyển đổi sang sơ đồ thi công thực tế trên bàn thực hành hoặc mô hình công trình.
| Hạng mục | Nội dung triển khai trong giáo trình |
|---|---|
| Tiếp cận sư phạm | Kết hợp phân tích lý thuyết mạch, hướng dẫn từng bước (step-by-step) thao tác công cụ và quy trình an toàn hiện trường. |
| Thực hành xưởng | Lắp đặt các mạch mẫu: mạch luân phiên, mạch sáng mờ - sáng tỏ, mạch tuần tự, mạch cầu thang, mạch hành lang, tủ phân phối. |
| Phương pháp đánh giá | - Đánh giá nhận thức qua câu hỏi kiểm tra lý thuyết và bài tập giải mã sơ đồ. - Đánh giá kỹ năng qua mức độ thành thạo khi thao tác máy thi công và độ chính xác của mạch điện sau đấu nối. |
| Hướng dẫn tự học | Nghiên cứu các bảng tra hệ số tổn thất điện áp $C$, tự vẽ sơ đồ đơn tuyến từ sơ đồ nguyên lý và tính toán bài toán phụ tải thực tế. |
Giáo trình đưa ra các bài tập tình huống thực tế cụ thể như: tính toán chọn tiết diện đường dây nhôm trần mã hiệu A-16 cho phụ tải $15\text{kW}$, cự ly $200\text{m}$, điện áp $400/230\text{V}$ thỏa mãn giới hạn $\Delta U% \le 4%$; thiết kế hệ thống chuông gọi cửa và khóa mở cổng dùng điện áp an toàn $8\text{V}$ cho công trình biệt thự sân vườn.
Điểm nổi bật và cập nhật
- Cập nhật công nghệ thiết bị chiếu sáng: Bên cạnh các nguồn sáng truyền thống (đèn sợi đốt, huỳnh quang), tài liệu cập nhật chi tiết cấu tạo, nguyên lý của đèn tuýp LED sử dụng chip SMD và bộ chuyển đổi nguồn xoay chiều - một chiều, phân tích rõ cơ chế tiếp giáp P-N giải phóng quang năng giúp tối ưu hóa điện năng tiêu thụ. Giáo trình cũng trình bày thông số kỹ thuật của đèn halogen kim loại công suất lớn ($250\text{W} \div 2000\text{W}$) đui xoáy E40 dùng cho sân thể thao và truyền hình màu.
- Hiện đại hóa công cụ dụng cụ thi công: Đưa vào quy trình hướng dẫn chuẩn mực việc sử dụng các máy móc thi công hiện đại như máy cắt rãnh tường chuyên dụng giảm sức lao động, máy khoan pin với đầu kẹp Autolock điều chỉnh lực siết, máy đo điện trở đất chuyên dụng hiển thị điện tử.
- Quy chuẩn hóa quy trình tổ chức thi công công trường: Quy định cụ thể các bước chuẩn bị hiện trường như lập phiếu công nghệ, biểu đồ tiến độ nhân lực - vật tư, tổ chức 4 bộ phận chuyên môn hóa độc lập (bộ phận tuyến, bộ phận đường trục/tủ bảng, bộ phận điện trong nhà/ngoài trời, bộ phận máy móc chuyên dụng) và quy định bán kính tập kết vật tư không cách xa nơi làm việc quá $100\text{m}$.
Đối tượng sử dụng giáo trình
- Sinh viên/Học viên: Giáo trình phục vụ trực tiếp cho học viên trình độ Trung cấp và là tài liệu tham khảo thực hành kỹ thuật cho sinh viên Cao đẳng, Đại học ngành Công nghệ Kỹ thuật Điện - Điện tử, Kỹ thuật Điện công trình.
- Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần nắm vững kiến thức từ các môn học Trang bị điện (cấu tạo khí cụ đóng cắt, bảo vệ) và Đo lường điện (nguyên lý đo dòng điện, điện áp, điện trở và an toàn điện cơ bản).
- Giảng viên chuyên ngành: Sử dụng giáo trình làm khung bài giảng lý thuyết và xây dựng các bài tập thực hành xưởng theo cấu trúc mô đun mở, cho phép tùy chỉnh mức độ phức tạp của bài tập phù hợp với điều kiện cơ sở vật chất của từng cơ sở đào tạo.
- Cán bộ kỹ thuật và thợ thi công: Tài liệu dùng làm cẩm nang tra cứu thông số kỹ thuật, bảng tính sụt áp, quy chuẩn an toàn khi thi công hệ thống điện dân dụng và công nghiệp ngoài hiện trường.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn phục vụ đào tạo trình độ Trung cấp nghề Công nghệ Kỹ thuật Điện – Điện tử, đồng thời phù hợp làm tài liệu tham khảo cho học viên học nghề ngắn hạn, sinh viên cao đẳng kỹ thuật và công nhân thi công lắp đặt điện.
2. Cần kiến thức nền nào để học mô đun này?
Người học cần hoàn thành mô đun Trang bị điện và Đo lường điện. Cần có hiểu biết cơ bản về định luật mạch điện một chiều, xoay chiều, cách nhận biết khí cụ điện và an toàn điện cơ bản.
3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết mạch thông thường là gì?
Tài liệu tập trung trực tiếp vào quy trình thi công thực tế: từ tổ chức mặt bằng, quy trình an toàn khi vận hành máy công cụ (máy cắt tường, máy khoan), cách triển khai bản vẽ mặt bằng sang sơ đồ đấu nối chi tiết, đến kiểm tra hệ thống tiếp địa và tủ phân phối.
4. Làm sao để tự học và nắm vững kiến thức trong giáo trình hiệu quả?
Người học nên kết hợp học lý thuyết với thực hành: phân tích nguyên lý dòng điện trên sơ đồ trước khi đấu nối thực tế; tự giải lại các bài tập tính chọn tiết diện dây dẫn theo độ sụt áp $\Delta U%$ và thực hiện đúng trình tự kiểm tra 4 bước khi đo điện trở tiếp địa.
5. Có tài liệu bổ trợ nào kèm theo giáo trình không?
Giáo trình tích hợp hệ thống bảng tra hệ số tính toán sụt áp $C$, bảng thông số lựa chọn chấn lưu - tắc te tương ứng với cỡ đèn huỳnh quang ($0{,}3\text{m}$, $0{,}6\text{m}$, $1{,}2\text{m}$), danh mục ký hiệu quy ước chuẩn và các sơ đồ nguyên lý mẫu.
Kết luận
Giáo trình Kỹ thuật lắp đặt điện (MĐ 18) cung cấp hệ thống kiến thức và kỹ năng thực hành hoàn chỉnh trong lĩnh vực lắp đặt điện dân dụng và công nghiệp nhẹ. Nội dung tài liệu xây dựng lộ trình học tập logic từ việc sử dụng an toàn trang thiết bị dụng cụ cơ khí - đo lường, tính toán phụ tải đường dây, thi công các mạch chiếu sáng phức hợp, đến việc lắp ráp tủ phân phối và thi công hệ thống bảo vệ tiếp địa chống sét. Tài liệu là căn cứ chuyên môn giúp người học hình thành năng lực thực hành nghề nghiệp đáp ứng các tiêu chuẩn kỹ thuật hiện hành.
