Tổng quan về giáo trình

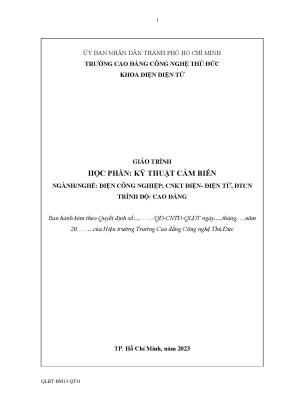

Giáo trình học phần Kỹ thuật cảm biến (Mã học phần: CNC112100) được biên soạn bởi tập thể giảng viên Khoa Điện - Điện tử thuộc Trường Cao đẳng Công nghệ Thủ Đức, do ThS. Trần Quốc Trung chủ biên (ban hành năm 2023 theo biểu mẫu quản lý đào tạo QLĐT-BM13-QT31). Trong khung chương trình đào tạo, đây là học phần chuyên ngành tự chọn được bố trí giảng dạy vào Học kỳ IV cho sinh viên các ngành: Điện công nghiệp, Công nghệ kỹ thuật Điện - Điện tử, và Điện tử công nghiệp. Học phần đóng vai trò thiết lập nền tảng kỹ thuật phục vụ việc tiếp cận các môn học chuyên sâu về tự động hóa quá trình sản xuất, điều khiển logic khả trình và các hệ thống thiết bị đo lường thông minh.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Cung cấp cơ sở lý thuyết về nguyên lý chuyển đổi năng lượng vật lý - hóa học sang tín hiệu điện; phân tích cấu tạo, nguyên lý vận hành, thông số kỹ thuật và phương trình đặc tính của các nhóm cảm biến đo quang, nhiệt độ, vị trí - dịch chuyển, tải lực, lưu lượng và độ ẩm trong dân dụng lẫn công nghiệp.
  • Về kỹ năng: Hình thành năng lực nhận dạng, phân loại, đọc thông số kỹ thuật (datasheet), tính toán sai số, thiết kế và lắp ráp các mạch phối ghép đo lường; đo đạc và khảo sát thực nghiệm các mô hình ứng dụng cảm biến kết nối với thiết bị chấp hành hoặc khối xử lý trung tâm.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện kỹ năng tra cứu tài liệu kỹ thuật, xử lý số liệu đo thực nghiệm, tác phong làm việc an toàn điện và kỷ luật trong môi trường phòng thực hành công nghiệp.

Giáo trình được cấu trúc thành 5 chương tuần tự, kết hợp song song giữa lý thuyết nguyên lý và hệ thống phiếu hướng dẫn thực hành 10 bước chuẩn hóa. Điểm đặc thù của tài liệu là tính thực chứng cao: mọi nội dung lý thuyết đều gắn kèm sơ đồ mạch điện chi tiết (sử dụng các linh kiện cụ thể như LM35, PT100, NTC 10D-20, HS1101, Op-Amp), bảng thông số kỹ thuật và mẫu phiếu báo cáo thực nghiệm.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

  • Chương 1: Khái niệm cơ bản về cảm biến: Cung cấp định nghĩa cảm biến là thiết bị biến đổi đại lượng không điện cần khảo sát ($m$) thành đại lượng mang tính chất điện ($s$) như điện tích, điện áp, dòng điện hoặc trở kháng. Phân tích nguyên lý chế tạo cảm biến tích cực dựa trên các hiệu ứng vật lý: nhiệt điện (Seebeck), áp điện (Piezoelectric trên tinh thể thạch anh), cảm ứng điện từ (Faraday), quang điện và hiệu ứng Hall. Trình bày cảm biến thụ động (thay đổi điện trở, điện dung, độ tự cảm) gắn với mạch cầu Wheatstone và 4 cấu hình khuếch đại thuật toán (Op-Amp): khuếch đại đảo, khuếch đại không đảo, mạch lặp điện áp (đệm dòng) và mạch cộng đảo. Xác lập các chỉ tiêu kỹ thuật: độ nhạy $S$, sai số tương đối $e = \frac{\Delta X}{X} \times 100%$, nguyên nhân gây sai số hệ thống/ngẫu nhiên, và độ tuyến tính tĩnh/động.
  • Chương 2: Cảm biến quang: Khảo sát cấu trúc gồm bộ phát ánh sáng dạng xung, bộ thu quang (photodiode, phototransistor) và mạch chuẩn hóa tín hiệu ngõ ra (NPN, PNP). Phân loại 3 cấu hình công nghiệp: cảm biến quang thu - phát độc lập (khoảng cách làm việc lên tới 60m, không phụ thuộc màu sắc vật), cảm biến quang phản xạ gương (khoảng cách tối đa 15m, trang bị lăng kính phản xạ, phát hiện vật trong mờ), và cảm biến quang phản xạ khuếch tán (khoảng cách dưới 2m, phụ thuộc hệ số phản xạ bề mặt). Phân tích chi tiết linh kiện quang trở Cadmium Sulphide (CdS), diode quang tiếp giáp p-n và transistor quang NPN. Ứng dụng thực tế qua sơ đồ mạch tự động đóng cắt đèn theo quang thông, mạch phát hiện vật cản và mạch đếm sản phẩm từ 0 đến 9 dùng cảm biến hồng ngoại.
  • Chương 3: Cảm biến nhiệt: Định nghĩa thang đo nhiệt động học tuyệt đối (Kelvin), Celsius và Fahrenheit cùng hệ số chuyển đổi tương ứng: $$T(^\circ\text{C}) = T(\text{K}) - 273{,}15$$ $$T(^\circ\text{C}) = \frac{5}{9} \times [T(^\circ\text{F}) - 32]$$ Phân loại thiết bị đo nhiệt độ tiếp xúc và không tiếp xúc. Nhóm tiếp xúc bao gồm:
    • Cảm biến nhiệt điện trở kim loại (RTD Pt100): Hoạt động theo phương trình $R_t = R_0(1 + \alpha t)$, phân tích cấu trúc đấu nối 2 dây, 3 dây (bù điện trở dây dẫn) và 4 dây (độ chính xác cao).
    • Thermistor: Chế tạo từ bột oxit kim loại nung trên $1000^\circ\text{C}$, gồm loại hệ số nhiệt âm NTC (điện trở giảm khi nhiệt tăng, ứng dụng mã NTC 10D-20 làm mạch ngắt nhiệt hoặc hạn chế dòng khởi động) và loại hệ số nhiệt dương PTC (bảo vệ quá dòng).
    • Vi mạch bán dẫn LM35: Cung cấp điện áp ngõ ra tỷ lệ tuyến tính với nhiệt độ ($10,\text{mV}/^\circ\text{C}$), dải đo $-55^\circ\text{C} \div 150^\circ\text{C}$, dòng tiêu thụ $60,\mu\text{A}$, hoạt động ở nguồn $4,\text{V} \div 30,\text{V}$ với sai số $\pm 0{,}25^\circ\text{C}$.
    • Cặp nhiệt điện (Thermocouple): Khảo sát suất điện động sinh ra giữa đầu nóng và đầu lạnh, hoạt động trong dải nhiệt độ cao từ $1000^\circ\text{C}$ đến $1400^\circ\text{C}$. Nhóm không tiếp xúc gồm: Hỏa kế bức xạ Cella Temp PX (dải đo $0 \div 3000^\circ\text{C}$) và súng đo nhiệt độ bức xạ hồng ngoại.
  • Chương 4: Cảm biến vị trí và dịch chuyển: Phân tích cảm biến tiệm cận điện cảm (phát hiện kim loại ở cự ly nhỏ, xuất tín hiệu logic NPN/PNP loại 3 dây hoặc 4 dây); cảm biến tiệm cận điện dung (nhận biết chất lỏng, kiểm tra mức sữa trong bao bì đóng gói). Cung cấp cấu tạo và giản đồ xung kênh A - B của cảm biến góc quay Encoder (Encoder tương đối xác định chiều quay và Encoder tuyệt đối 3-bit của các hãng Autonics, Hanyoung). Giới thiệu biến áp vi sai (LVDT) ứng dụng đo độ nhẵn bề mặt cơ khí và đo độ dày tấm thép; cảm biến Hall ứng dụng đếm số vòng quay đĩa từ; cảm biến dịch chuyển con trượt biến trở.
  • Chương 5: Một số cảm biến thông dụng: Trình bày cảm biến độ ẩm điện dung HS1101, module nhiệt ẩm tích hợp DHT11, mạch cảm biến độ ẩm đất và mạch cảm biến trời mưa. Khảo sát nguyên lý uốn biến dạng của cảm biến lực Load Cell với các dạng kết cấu cơ khí công nghiệp: dạng thanh chịu uốn In-line, dạng trụ đứng (Column), dạng nút (Load Button), dạng chữ S (S-Beam), dạng lỗ xuyên (Thru-Hole), dạng dẹt (Pancake), dạng đầu khớp (Rod-End) và dạng đơn điểm (Single Point). Phân tích các nguyên lý đo lưu lượng: cảm biến lưu lượng thể tích dùng phần tử Hall, lưu lượng điện tử, lưu lượng khối, cảm biến siêu âm theo hiệu ứng Doppler và cảm biến độ xoáy Vortex. Giới thiệu cảm biến phát hiện rò rỉ khí gas, cảm biến âm thanh và đồng hồ đo môi trường HTC-2.

Kiến thức nền tảng được xây dựng

  1. Hệ thống lý thuyết chuyển đổi năng lượng vật lý - điện học: Cơ chế dịch chuyển điện tích dưới tác động của nhiệt độ (Seebeck), áp lực cơ học (áp điện), ánh sáng chiếu xạ vượt ngưỡng bước sóng $\lambda_0$ (quang dẫn/quang điện) và từ trường ngoài vuông góc với dòng hạt dẫn (hiệu ứng Hall).
  2. Nguyên lý chuẩn hóa và xử lý tín hiệu tương tự (Analog Signal Conditioning): Mô hình cầu đo Wheatstone nhằm chuyển đổi biến thiên trở kháng $\Delta R$ thành điện áp vi sai $\Delta V$; nguyên lý khuếch đại thuật toán Op-Amp để phối hợp trở kháng và nâng biên độ tín hiệu ngõ ra của cảm biến.
  3. Mô hình toán học và đặc tính đo lường: Các phương trình chuyển đổi tuyến tính bậc nhất ($R_t = R_0(1 + \alpha t)$, điện áp ngõ ra LM35 theo nhiệt độ), hàm truyền đạt của mạch chia áp, và phương pháp xác định sai số tuyệt đối, sai số tương đối phục vụ chuẩn hóa phép đo.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tra cứu sơ đồ chân, đọc hiểu thông số định mức điện áp/dòng điện tải của linh kiện (LM35, NTC 10D-20, transistor quang, module quang phản xạ gương); phân biệt chuẩn tín hiệu ngõ ra công nghiệp dạng cực thu hở NPN (Sink) và PNP (Source).
  • Kỹ năng đo kiểm và phân tích: Vận hành thiết bị đo (VOM, đồng hồ đo nhiệt ẩm) để đo kiểm nguội thông mạch; kiểm tra tình trạng tiếp giáp p-n; đo đạc tham số điện áp, dòng điện khi thay đổi đại lượng vật lý (che sáng, gia nhiệt, đặt vật cản kim loại/phi kim).
  • Kỹ năng thực hành lắp ráp: Đấu nối mạch cảm biến điều khiển đóng cắt rơ-le trung gian điều khiển tải $220,\text{VAC}$; kết nối hệ thống đếm xung quang học 0-9; lắp đặt hệ thống cảnh báo rò rỉ gas hoặc cảnh báo nhiệt độ theo sơ đồ nguyên lý.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp tiếp cận tích hợp lý thuyết với thực hành nghiệm chứng (Theory-to-Practice). Mỗi đơn vị bài học lý thuyết đều đi liền với sơ đồ mạch ứng dụng thực tế và hệ thống câu hỏi củng cố định lượng.

Quy trình thực hành trong giáo trình được chuẩn hóa theo cấu trúc 3 giai đoạn gồm 10 bước thực hiện tại các Phiếu hướng dẫn thực hành (từ Phiếu thực hành số 1 đến số 4):

  1. Giai đoạn 1: Kiểm tra linh kiện vật tư thiết bị thực hành
    • Bước 1: Giải thích tóm tắt nguyên lý hoạt động của mạch đo.
    • Bước 2: Lập bảng danh mục linh kiện, thiết bị thực hành.
    • Bước 3: Nhận và đo kiểm tra số lượng, chất lượng linh kiện được giao.
    • Bước 4: Xây dựng lại quy trình các bước thực hiện chi tiết.
  2. Giai đoạn 2: Lắp mạch theo sơ đồ nguyên lý
    • Bước 5: Lắp ráp linh kiện và thiết bị theo sơ đồ nguyên lý.
    • Bước 6: Đo kiểm tra nguội toàn mạch sau khi lắp, rà soát tiếp xúc cơ học và an toàn điện.
  3. Giai đoạn 3: Cấp nguồn và khảo sát mạch
    • Bước 7: Đo kiểm tra điện áp nguồn cấp đúng định mức trước khi cấp điện cho mạch.
    • Bước 8: Khảo sát, đo đạc các thông số điện áp/dòng điện chính của mạch khi có kích thích đầu vào.
    • Bước 9: Ghi chép số liệu khảo sát vào bảng biểu và đưa ra nhận xét đánh giá.
    • Bước 10: Thu dọn thiết bị, vệ sinh công nghiệp khu vực thực hành.

Phương pháp đánh giá học phần kết hợp giữa:

  • Đánh giá thường xuyên qua mức độ hoàn thành 10 tiêu chí trong Phiếu hướng dẫn thực hành (tiêu chuẩn: tất cả các bước nghiệm thu phải đạt đánh dấu “CÓ”).
  • Đánh giá định kỳ qua bài tập tính toán sai số, bài tập chuyển đổi đơn vị nhiệt độ (Bảng 3.1) và khả năng giải thích nguyên lý vận hành của các mạch ứng dụng tự động (như mạch tắt mở quạt theo nhiệt độ dùng NTC 10D-20/LM35, mạch rơ-le quang $24,\text{VDC} - 220,\text{VAC}$).

Điểm nổi bật và cập nhật

  • Hệ thống hóa thiết bị theo tiêu chuẩn công nghiệp hiện hành: Giáo trình cập nhật thông số, hình ảnh thực tế và sơ đồ chân kết nối của các linh kiện, thiết bị đo phổ biến trên thị trường kỹ thuật như cảm biến nhiệt độ LM35, RTD PT100 loại 2/3/4 dây, cảm biến góc quay Encoder của Autonics và Hanyoung, hỏa kế quang học Cella Temp PX ($0 \div 3000^\circ\text{C}$), cảm biến độ ẩm HS1101 và module tích hợp DHT11.
  • Mô tả tường minh các dạng kết cấu cơ khí của cảm biến công nghiệp: Cung cấp phân loại và hình thái làm việc chi tiết của 8 dòng Load Cell chịu tải (S-Beam, Pancake, Column, Thru-Hole, Single Point, Load Button, In-line, Rod-End) và các cấu hình thu phát quang học (thu phát riêng, phản xạ gương lăng kính, phản xạ khuếch tán).
  • Tích hợp bài toán ứng dụng thực tế đa lĩnh vực: Nội dung lý thuyết được ánh xạ trực tiếp vào các hệ thống điều khiển tự động trong dân dụng và công nghiệp:
    • Sản xuất công nghiệp: Máy đo cắt sản phẩm tự động, hệ thống đếm sản phẩm trên băng chuyền tốc độ cao, kiểm tra thiếu nhãn sản phẩm, phát hiện mức chất lỏng bồn chứa, kiểm tra thể tích đóng gói hộp sữa, giám sát nhiệt độ nhớt máy nén và lò nhiệt.
    • Dân dụng & Tòa nhà thông minh: Hệ thống tự động đóng mở đèn đường bằng quang trở CdS, hệ thống vòi rửa tự động nhận diện bàn tay, kiểm soát cửa tự động nhà xe, mạch tự ngắt quạt khi nhiệt độ phòng thay đổi và mạch cảnh báo rò rỉ khí gas.
    • Nông nghiệp công nghệ cao: Đo độ ẩm đất phục vụ tưới tiêu tự động, cảm biến trời mưa và giám sát nhiệt độ - độ ẩm nhà kính bằng camera nhiệt/nhiệt kế bức xạ.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Điều kiện tiên quyết & Mục đích sử dụng Phương thức khai thác tài liệu
Sinh viên chuyên ngành (Điện công nghiệp, CNKT Điện - Điện tử, ĐTCN) • Hoàn thành các học phần: Mạch điện, Kỹ thuật điện tử, Đo lường điện.
• Học phần thuộc Học kỳ IV trình độ Cao đẳng / Đại học thực hành.		 Học tập lý thuyết trên lớp, trả lời câu hỏi ôn tập cuối chương, thực hiện lắp ráp và đo đạc theo quy trình 10 bước của bài thực hành.
Giảng viên giảng dạy • Giảng viên phụ trách môn Kỹ thuật cảm biến, Đo lường và Điều khiển tự động. Sử dụng làm giáo trình giảng dạy chuẩn, khai thác ngân hàng câu hỏi ôn tập và áp dụng mẫu Phiếu hướng dẫn thực hành để đánh giá kỹ năng sinh viên.
Kỹ thuật viên & Người tự học • Có kiến thức cơ bản về an toàn điện và mạch điện tử cơ bản. Tra cứu sơ đồ chân linh kiện (LM35, Encoder, PT100), nguyên lý phối ghép mạch Op-Amp và phương pháp xử lý sự cố cảm biến trong dây chuyền sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ đào tạo trình độ Cao đẳng và Đại học kỹ thuật thực hành cho sinh viên các ngành Điện công nghiệp, Công nghệ kỹ thuật Điện - Điện tử và Điện tử công nghiệp (học ở Học kỳ IV). Ngoài ra, tài liệu phù hợp cho kỹ thuật viên bảo trì hệ thống điện - tự động hóa cần tài liệu tra cứu về cảm biến.

2. Cần kiến thức nền nào để học?

Người học cần trang bị kiến thức nền tảng về:

  • Vật lý đại cương (các hiện tượng cảm ứng điện từ, hiệu ứng nhiệt điện, quang điện).
  • Lý thuyết Mạch điện (định luật Ohm, định luật Kirchhoff, nguyên lý phân áp, mạch cầu Wheatstone).
  • Kỹ thuật điện tử (tiếp giáp p-n, phân cực diode, transistor BJT, nguyên lý khuếch đại thuật toán Op-Amp).
  • Kỹ thuật đo lường đại lượng điện cơ bản.

3. Điểm khác biệt với giáo trình khác?

Giáo trình kết hợp trực tiếp giữa phần mô tả cấu tạo, nguyên lý linh kiện với sơ đồ mạch ứng dụng chi tiết có ghi rõ thông số linh kiện thực tế (như rơ-le $24,\text{VDC}$, biến trở, IC so sánh, NTC 10D-20, LM35). Phần thực hành đi kèm biểu mẫu đánh giá chuẩn hóa 10 bước và 3 giai đoạn quản lý chất lượng thực tập rõ ràng.

4. Làm sao để tự học hiệu quả?

Người học nên tuân thủ trình tự: Đọc hiểu nguyên lý chuyển đổi vật lý của cảm biến $\to$ Nắm phương trình đặc tính và sơ đồ chân $\to$ Phân tích nguyên lý mạch ứng dụng trong bài học $\to$ Giải các bài tập tính toán sai số, đổi thang đo nhiệt độ $\to$ Lập bảng danh mục linh kiện và tiến hành lắp thử nghiệm trên breadboard hoặc phần mềm mô phỏng mạch điện tử theo quy trình kiểm tra nguội trước khi cấp nguồn.

5. Có tài liệu bổ trợ nào kèm theo?

Cuối mỗi chương đều có:

  • Hệ thống câu hỏi ôn tập lý thuyết và bài tập giải thích nguyên lý mạch.
  • Bảng bài tập quy đổi đơn vị thang nhiệt độ (Bảng 3.1).
  • Hệ thống Phiếu hướng dẫn thực hành số 1, 2, 3, 4 với bảng tiêu chí đánh giá thao tác.
  • Phần bài tập làm thêm mở rộng khảo sát module thực tế (module quang phản xạ khuếch tán, module công suất lò nhiệt và cảm biến nhiệt độ loại K).
  • Danh mục tài liệu tham khảo chuyên ngành tại trang 110.

Kết luận

Giáo trình học phần Kỹ thuật cảm biến (Mã học phần: CNC112100) của Trường Cao đẳng Công nghệ Thủ Đức hệ thống hóa toàn diện các kiến thức kỹ thuật từ cơ sở lý thuyết biến đổi năng lượng, đặc tính đo lường, cấu tạo chi tiết các dòng cảm biến công nghiệp (quang, nhiệt, vị trí, lực, lưu lượng, độ ẩm) cho đến các mạch ứng dụng điều khiển thực nghiệm.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững nguyên lý chuyển đổi năng lượng $m \to s$, mạch cầu Wheatstone và mạch khuếch đại Op-Amp tại Chương 1; tiếp tục khảo sát sâu từng nhóm cảm biến chuyên biệt tại Chương 2 đến Chương 5; và hoàn thiện năng lực thực hành thông qua việc tuân thủ nghiêm ngặt quy trình đo kiểm 3 giai đoạn 10 bước tại xưởng thực hành. Sinh viên và bạn đọc có thể khai thác thêm các tài liệu tham khảo chuyên ngành được chỉ dẫn tại trang 110 của giáo trình để mở rộng kiến thức thiết kế hệ thống đo lường tự động.
