Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa hệ thống lưới điện quốc gia, nhu cầu tiêu thụ điện năng tại Việt Nam ghi nhận mức tăng trưởng trung bình từ 8.5% đến 11%/năm. Để đáp ứng áp lực phụ tải ngày càng cao, quá trình truyền tải và phân phối điện năng đòi hỏi sự chuyển dịch triệt để từ các trạm phân phối truyền thống ngoài trời sang các trạm biến áp hợp bộ trung áp (Medium Voltage Switchgear - MV Switchgear) đặt trong nhà hoặc trạm Kiosk đóng sẵn. Việc quy hoạch thống nhất lưới điện phân phối đô thị và khu công nghiệp về cấp điện áp tiêu chuẩn 22 kV (từ các cấp điện áp cũ 6 kV, 10 kV, 15 kV, 35 kV) đặt ra yêu cầu cấp thiết về độ tin cậy cung cấp điện, tính an toàn cho người vận hành, tối ưu hóa diện tích xây dựng và giảm thiểu tối đa thời gian gián đoạn cấp điện (SAIDI, SAIFI).

   [Lưới 110kV/220kV] ---> [Máy biến áp trung gian] ---> [Thanh cái 24kV/36kV]
    [Tủ lộ vào Incomer (IM/IMC)]                                                 [Tủ đo lường (CM/CM2)]

Thực trạng các trạm phân phối truyền thống bộc lộ nhiều hạn chế cốt tử: chiếm diện tích đất lớn (gấp 3 - 5 lần so với trạm hợp bộ), nguy cơ phóng điện hồ quang cao do tác động của độ ẩm nhiệt đới và bụi bẩn công nghiệp, thời gian thi công kéo dài do phải lắp đặt và đấu nối từng phần tử rời rạc tại hiện trường, cũng như rủi ro thao tác nhầm lẫn từ con người. Đề tài "Phân tích thiết bị hợp bộ trung áp hãng Schneider sử dụng trong hệ thống truyền tải và phân phối điện" do sinh viên Đặng Thị Hồng Thoa thực hiện dưới sự hướng dẫn của ThS. Nguyễn Đoàn Phong tập trung giải quyết các bài toán kỹ thuật trọng điểm thông qua các mục tiêu cụ thể:

  1. Phân tích chi tiết kiến trúc cơ điện và thông số định mức của các dòng tủ hợp bộ trung thế hàng đầu của Schneider Electric: SM6, RM6, CAS36, và MCset (cấp điện áp danh định từ 7.2 kV đến 36 kV).
  2. Nghiên cứu sâu cơ chế dập hồ quang điện của hai công nghệ tiên tiến: buồng cắt dập hồ quang bằng khí $SF_6$ (Sulfur Hexafluoride) và buồng cắt chân không (Vacuum Interrupter - VI).
  3. Đánh giá nguyên lý hoạt động của các bộ truyền động cơ khí/điện tích năng lò xo (RI, CIT, CI1, CI2), phân tích ma trận khóa liên động an toàn (Mechanical & Electrical Interlocks).
  4. Phân tích hệ thống thiết bị đo lường (biến dòng ARM6T, AMR3/N2F), phối hợp rơ le bảo vệ kỹ thuật số đa chức năng (Sepam series 20/40/80, VIP 40/400) và xây dựng quy trình lắp đặt, thí nghiệm hiệu chỉnh, vận hành an toàn.

Phạm vi nghiên cứu tập trung vào cấp điện áp trung thế từ 7.2 kV đến 36 kV, dòng định mức lên đến 1250 A (đối với dòng tủ module SM6) và 4000 A (đối với dòng tủ ngăn máy cắt MCset), dòng cắt ngắn mạch định mức lên đến 25 kA/1s - 50 kA/3s.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi thiết bị hợp bộ ra đời, quy trình xây dựng trạm phân phối trung áp phải trải qua các bước rời rạc: thiết kế xây dựng buồng trạm, lựa chọn từng khí cụ đóng cắt riêng biệt (dao cách ly, máy cắt, biến dòng, biến điện áp), lắp ráp khung giá đỡ, kéo rải cáp nhị thứ và thử nghiệm phối hợp tại chỗ. Phương pháp này bộc lộ sự thiếu đồng bộ và tiềm ẩn nhiều rủi ro vận hành.

Tiêu chí kỹ thuật Trạm hở truyền thống (AIS ngoài trời/trong nhà) Tủ RMU/Hợp bộ cách điện không khí thường Tủ hợp bộ Schneider (SM6 / RM6 / MCset)
Môi trường dập hồ quang Không khí tự nhiên / Dầu Không khí nén Khí $SF_6$ áp suất thấp ($0.4\text{ bar}$) / Chân không ($< 10^{-4}\text{ Pa}$)
Kích thước & Diện tích lắp đặt Rất lớn ($100%$) Trung bình ($50% - 60%$) Siêu nhỏ gọn ($20% - 35%$ so với trạm hở)
Chu kỳ bảo dưỡng buồng cắt $1 - 2\text{ năm/lần}$, thay dầu, làm sạch tiếp điểm $2 - 3\text{ năm/lần}$ Không cần bảo dưỡng buồng cắt suốt vòng đời ($30\text{ năm}$)
Mức độ an toàn hồ quang nội bộ Kém, nguy cơ nổ văng mảnh kim loại Trung bình, phụ thuộc vỏ trạm Chuẩn IAC AFLR theo IEC 62271-200, van xả áp phía sau
Độ bền cơ học (Số lần thao tác) $1,000 - 2,000\text{ lần}$ $2,000 - 5,000\text{ lần}$ $10,000\text{ lần}$ ($SF_6$) đến $30,000\text{ lần}$ (Chân không)

Yêu cầu kỹ thuật theo thang phân loại MoSCoW:

  • Must Have (Bắt buộc): Tuân thủ tuyệt đối chuẩn IEC 62271-200, IEC 62271-100, IEC 60255; hệ thống dao nối đất tích hợp có khả năng đóng vào dòng ngắn mạch ($I_p$ lên đến $50\text{ kA}$); khóa liên động liên hoàn ngăn chặn đóng dao cách ly khi máy cắt đang đóng hoặc mở cửa tủ khi chưa nối đất.
  • Should Have (Nên có): Bộ truyền động tích năng động cơ cho phép điều khiển đóng cắt từ xa (SCADA/DMS); rơ le kỹ thuật số tự cấp nguồn kết hợp cảm biến dòng Rogowski/Biến dòng bảo vệ chuyên dụng class 5P20.
  • Could Have (Có thể có): Cảm biến giám sát nhiệt độ không dây tại các đầu cực tiếp xúc thanh cái; tích hợp gateway truyền thông Modbus RTU/IEC 61850.
  • Won't Have (Loại trừ): Không sử dụng máy cắt dập hồ quang bằng dầu cách điện (do nguy cơ cháy nổ cao và ô nhiễm môi trường).

Thiết kế hệ thống

Kiến trúc tủ hợp bộ trung thế Schneider được module hóa thành các ngăn độc lập bằng thép mạ kẽm dày từ 1.5 mm đến 2.0 mm (chịu lực uốn gấp mép vuông góc), ngăn ngừa sự lan truyền sự cố giữa các khoang:

+-------------------------------------------------------------+
|  1. Ngăn hạ áp (LV Compartment): Relay Sepam, Đồng hồ, Khóa  |
+-------------------------------------------------------------+
|  2. Ngăn thanh cái chính 3 pha (Busbar Compartment) Cu/Al   |
+-------------------------------------------------------------+
|  3. Ngăn thiết bị đóng cắt: Máy cắt SF1 / Evolis / Dao phụ tải|
+-------------------------------------------------------------+
|  4. Ngăn đấu nối cáp lực, Biến dòng ARM6T & Dao nối đất    |
+-------------------------------------------------------------+
|  [Hệ thống thoát áp sự cố hồ quang hướng về phía sau/dưới]  |
+-------------------------------------------------------------+

graph TD
    A[Nguồn Trung Áp 22kV/35kV] --> B[Ngăn Thanh Cái Chính 3 Pha]
    B --> C{Khối Chức Năng Đóng Cắt}
    C -->|Tủ IM/IMC| D[Cầu Dao Phụ Tải LBS 630A]
    C -->|Tủ QM/QMC| E[Cầu Dao Phụ Tải + Cầu Chì HRC Bảo Vệ MBA]
    C -->|Tủ DM1-A / DMV-A| F[Máy Cắt SF1 / Evolis 630A-1250A]
    C -->|Tủ CM/GBC| G[Biến Áp & Biến Dòng Đo Lường VT/CT]
    D --> H[Lộ Ra Đường Dây Cáp Ngầm]
    E --> I[Máy Biến Áp Phân Phối 22/0.4kV]
    F --> J[Tải Công Nghiệp Nặng / Động Cơ Trung Áp]
    G --> K[Hệ Thống Đo Đếm Ranh Giới / SCADA]

Ma trận công nghệ và thiết bị cốt lõi

  • Tủ SM6-24 / SM6-36: Cung cấp các đơn vị chức năng ghép nối linh hoạt: IM (dao cắt tải), QM (dao cắt kết hợp cầu chì), DM1-A/DM1-W (máy cắt $SF_6$ loại cố định hoặc kéo ra), DMV-A/DMVL-A (máy cắt chân không).
  • Bộ truyền động RI: Cơ cấu tích năng lò xo đóng và cắt độc lập với tốc độ thao tác của người vận hành. Thời gian đóng ngắt cực nhanh: thời gian mở $< 50\text{ ms}$, thời gian ngắt hồ quang $< 60\text{ ms}$, thời gian đóng hoàn toàn $< 65\text{ ms}$.
  • Hệ thống logic liên động an toàn: Phương trình điều kiện đóng máy cắt được ràng buộc bằng logic khóa chốt cơ học và mạch điện nhị thứ:

$$\text{Interlock}{\text{Close_CB}} = \text{DS}{\text{Closed}} \land \text{ES}{\text{Open}} \land \text{Door}{\text{Locked}} \land \text{Spring}_{\text{Charged}}$$

Trong đó: $\text{DS}$ là trạng thái dao cách ly, $\text{ES}$ là trạng thái dao nối đất, $\text{Door}$ là công tắc cửa khoang cáp, $\text{Spring}$ là trạng thái lò xo đã nạp đủ năng lượng.

Methodology

Phương pháp luận thiết kế và tính toán lựa chọn thiết bị phân phối trung áp trong đồ án tuân theo quy trình chuẩn hóa 5 giai đoạn:

[1. Tính toán phụ tải & Công suất ngắn mạch]
  • Đánh giá rủi ro và giải pháp khắc phục:
    • Rủi ro rò rỉ khí $SF_6$: Tỷ lệ rò rỉ được kiểm soát $< 0.1%/\text{năm}$ nhờ công nghệ hàn kín áp lực (Sealed Pressure System) đạt chuẩn IEC 62271-1, loại bỏ hoàn toàn việc phải nạp bổ sung khí trong suốt 30 năm vận hành.
    • Rủi ro quá điện áp khi cắt dòng điện cảm nhỏ (máy biến áp không tải, động cơ): Sử dụng công nghệ dập hồ quang chân không tiếp điểm hướng trục (Axial Magnetic Field - AMF) trên dòng máy cắt Evolis, ngăn ngừa hiện tượng cắt dòng sớm (current chopping) gây quá điện áp đột biến.

Implementation và kết quả

Development process

Quá trình tính toán kiểm nghiệm các thông số cơ điện của thiết bị hợp bộ Schneider dựa trên các công thức giải tích cân bằng nhiệt và lực điện động trong chế độ xác lập và quá độ:

  1. Dòng điện ổn định điện động (Dòng xung kích cực đại cho phép):

$$I_{xk} = k_{xk} \cdot \sqrt{2} \cdot I_{nm} = 1.8 \cdot \sqrt{2} \cdot I_{nm} \approx 2.54 \cdot I_{nm}$$

Với dòng ngắn mạch định mức $I_{sc} = 25\text{ kA}$, thiết bị phải chịu được lực điện động tương ứng dòng đỉnh:

$$I_p = 2.5 \times 25\text{ kA} = 62.5\text{ kA}_{\text{peak}}$$

  1. Dòng điện ổn định nhiệt trong thời gian ngắn hạn $t_k$ ($1\text{s}$ hoặc $3\text{s}$):

$$Q_{nm} = \int_{0}^{t_k} i_{nm}^2(t) dt \le I_{th}^2 \cdot t_k$$

  1. Công suất cắt định mức của máy cắt 3 pha:

$$S_{\text{cđm}} = \sqrt{3} \cdot U_{\text{đm}} \cdot I_{\text{cđm}}$$

Đối với tủ SM6-24 kV sử dụng máy cắt SF1 ($I_{cđm} = 25\text{ kA}$):

$$S_{\text{cđm}} = \sqrt{3} \times 24\text{ kV} \times 25\text{ kA} \approx 1039.23\text{ MVA}$$

# Thuật toán mô phỏng đặc tuyến bảo vệ quá dòng có thời gian phụ thuộc (IEC 60255 Standard Inverse)
# Ứng dụng lập trình phối hợp bảo vệ cho Rơle Schneider Sepam Series 40
import numpy as np

def calculate_trip_time_iec_si(current_measured, current_pickup, time_multiplier_setting):
    """
    Tính toán thời gian tác động của rơ le theo đường cong IEC Standard Inverse (SI)
    Công thức: t = TMS * (0.14 / ((I / I_pickup)^0.02 - 1))
    """
    if current_measured <= current_pickup:
        return float('inf') # Không tác động nếu dòng nhỏ hơn ngưỡng cài đặt

    plug_setting_multiplier = current_measured / current_pickup
    trip_time = time_multiplier_setting * (0.14 / (np.power(plug_setting_multiplier, 0.02) - 1.0))
    return trip_time

# Tham số cài đặt bảo vệ lộ ra trạm 22kV
I_pickup_set = 400.0  # Dòng khởi động (Ampe)
TMS = 0.15            # Hệ số đặt thời gian (Time Multiplier Setting)

# Kiểm tra thời gian tác động tại các mức dòng sự cố
fault_currents = [600.0, 1200.0, 2000.0, 4000.0, 8000.0]
for If in fault_currents:
    t_trip = calculate_trip_time_iec_si(If, I_pickup_set, TMS)
    print(f"Dòng sự cố I = {If:6.1f} A | Bội số PSM = {If/I_pickup_set:4.1f} | Thời gian cắt = {t_trip:6.3f} giây")

Testing và validation

Kết quả thử nghiệm điển hình (Type Test) và thử nghiệm nghiệm thu (Acceptance Test) của dãy sản phẩm tủ trung áp SM6/MCset được tổng hợp theo tiêu chuẩn kiểm định nghiêm ngặt:

Hạng mục thử nghiệm Tiêu chuẩn áp dụng Giá trị yêu cầu kiểm định Kết quả đo đạc thực tế Trạng thái
Điện áp chịu đựng tần số công nghiệp ($1\text{ phút}$) IEC 62271-200 $50\text{ kV}$ (tủ $24\text{ kV}$) / $70\text{ kV}$ (tủ $36\text{ kV}$) $50\text{ kV}$ & $70\text{ kV}$ không phóng điện Đạt (Pass)
Điện áp chịu xung sét ($1.2/50\mu\text{s}$) IEC 62271-1 $125\text{ kV}$ (tủ $24\text{ kV}$) / $170\text{ kV}$ (tủ $36\text{ kV}$) Chịu đựng an toàn $170\text{ kV}$ đỉnh Đạt (Pass)
Khả năng chịu dòng ngắn mạch ($I_k/t_k$) IEC 62271-100 $25\text{ kA}/1\text{s}$ (SM6), $50\text{ kA}/3\text{s}$ (MCset) Ổn định nhiệt và lực điện động tuyệt đối Đạt (Pass)
Độ chính xác Biến dòng ARM6T IEC 60044-1 Class 0.5 (Đo lường), Class 5P20 (Bảo vệ) Sai số góc $< 30'$, sai số dòng $< 0.5%$ Đạt (Pass)
Chu trình đóng cắt máy cắt IEC 62271-100 $\text{O} - 0.3\text{s} - \text{CO} - 15\text{s} - \text{CO}$ Tác động chính xác trong giới hạn $< 65\text{ ms}$ Đạt (Pass)

Kết quả đạt được

  1. Hiệu suất kỹ thuật: Hệ thống đóng cắt tích hợp buồng dập hồ quang chân không Evolis và khí $SF_6$ SF1 đạt độ tin cậy $99.98%$, triệt tiêu hoàn toàn khả năng cháy nổ do hồ quang hở.
  2. Kích thước module: Tối ưu hóa bề rộng khoang tủ: tủ IM chỉ rộng $375\text{ mm}$, tủ máy cắt DM1-A rộng $750\text{ mm}$, giảm $60%$ diện tích mặt sàn phòng điện so với hệ thống tủ truyền thống.
  3. Phối hợp đo lường và bảo vệ chính xác: Tích hợp biến dòng hai thứ cấp ARM6T (cuộn đo lường $7.5\text{VA} - \text{class } 0.5$, cuộn bảo vệ $5\text{VA} - 5\text{P}20$) kết nối trực tiếp với rơ le Sepam, đảm bảo tác động chọn lọc khi xảy ra ngắn mạch nhiều pha hoặc chạm đất một pha.

Đổi mới và đóng góp

  • Công nghệ dập hồ quang kép tiên tiến: Nghiên cứu đã làm rõ ưu thế vượt trội của cơ chế dập hồ quang quay (Rotating Arc) kết hợp giãn nở nhiệt trong môi trường khí $SF_6$ áp suất thấp ($0.4\text{ bar}$ tương đương $40\text{ kPa}$), giúp tiếp điểm có độ mài mòn cực thấp, kéo dài tuổi thọ buồng cắt lên 10,000 lần đóng cắt định mức. Đồng thời, đối với máy cắt chân không Evolis, việc bố trí cuộn dây tạo từ trường hướng trục (AMF) giúp hồ quang khuếch tán đều trên bề mặt tiếp điểm hợp kim CuCr (Đồng - Crom), giảm thiểu hiện tượng quá nhiệt cục bộ.
  • Tích hợp cơ cấu dao cách ly 3 vị trí (Three-position Disconnector): Tích hợp 3 trạng thái Đóng - Mở - Nối đất trên cùng một cơ cấu chuyển động cơ khí duy nhất, loại bỏ hoàn toàn khả năng xảy ra tình huống nguy hiểm: vừa đóng nguồn vừa đóng dao nối đất.
  • Tiêu chuẩn hóa thiết bị trạm phân phối: Đồ án cung cấp tài liệu kỹ thuật toàn diện, hệ thống hóa bảng tra cứu thông số lựa chọn cầu chì HRC phối hợp với cầu dao phụ tải theo công suất máy biến áp (từ $100\text{ kVA}$ đến $2500\text{ kVA}$).
Chỉ số so sánh Schneider SM6 / RM6 ABB SafeRing / UniGear Siemens 8DJH / NXAIR
Tính linh hoạt mở rộng Module SM6 mở rộng tự do 2 phía Module mở rộng cần khớp nối ngoài Module ghép nối thanh cái chuyên dụng
Bảo vệ tự cấp nguồn VIP 40 / VIP 400 không cần ắc quy PR512 / REF601 SIPROTEC Compact
Áp suất nạp khí $SF_6$ Rất thấp: $0.04\text{ MPa}$ ($0.4\text{ bar}$) $0.05\text{ MPa} - 0.14\text{ MPa}$ $0.05\text{ MPa} - 0.15\text{ MPa}$
Độ bền cơ khí máy cắt $10,000 - 30,000\text{ lần}$ $10,000\text{ lần}$ $10,000\text{ lần}$

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Trạm phân phối tòa nhà cao tầng & Trung tâm dữ liệu (Data Center): Sử dụng cấu hình tủ mạch vòng RM6 (cấu hình NE-IDI hoặc NE-IQI) hoặc SM6 (IM-IM-QM-DM1-A) đặt tại tầng hầm, đáp ứng tiêu chuẩn phòng cháy chữa cháy khắt khe nhờ lượng khí $SF_6$ ít và vỏ tủ kín kim loại.
  2. Khu công nghiệp & Nhà máy chế tạo (KCN Đình Vũ, KCN VSIP Hải Phòng): Triển khai hệ thống tủ phân phối trung tâm dùng dòng máy cắt MCset 24 kV ($4000\text{ A}$, $50\text{ kA}/3\text{s}$) phối hợp với các tủ nhánh SM6, đảm bảo cung cấp điện liên tục $24/7$ cho các dây chuyền sản xuất tự động hóa.
  3. Trạm biến áp Kiosk hợp bộ ngoài trời: Kết hợp trọn bộ tủ trung thế SM6/RM6 + Máy biến áp phân phối Amorphous/Dầu + Tủ hạ thế tổng MSB trong một vỏ trạm thép hợp kim mạ kẽm sơn tĩnh điện tiêu chuẩn ngoài trời.
                  QUY TRÌNH TRIỂN KHAI LẮP ĐẶT VÀ ĐÓNG ĐIỆN TỦ HỢP BỘ

Phân tích hiệu quả kinh tế (ROI)

  • Tiết kiệm chi phí đầu tư xây dựng ban đầu (CAPEX): Giảm $45%$ chi phí giải phóng mặt bằng và xây dựng gian trạm do thể tích tủ nhỏ gọn.
  • Tiết kiệm chi phí vận hành (OPEX): Do các thiết bị đóng cắt được đặt trong khoang kín cách ly với môi trường bên ngoài, chi phí bảo trì định kỳ giảm $70%$ trong suốt 15 năm đầu vận hành. Thời gian hoàn vốn đầu tư chênh lệch (Payback Period) ước tính đạt từ 3.2 đến 4.0 năm.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Khí $SF_6$ dù có tính chất cách điện và dập hồ quang tuyệt vời nhưng là loại khí gây hiệu ứng nhà kính mạnh với chỉ số GWP (Global Warming Potential) cao gấp 23,500 lần so với $CO_2$. Việc thu hồi, xử lý khí $SF_6$ khi hết niên hạn sử dụng đòi hỏi trang thiết bị chuyên dụng đắt tiền.
  • Hướng phát triển tiếp theo:
    1. Nghiên cứu chuyển đổi sang công nghệ SM AirSeT thế hệ mới của Schneider Electric: sử dụng không khí tinh khiết (Pure Air) kết hợp công nghệ ngắt chân không Shunt Vacuum Interruption (SVI), loại bỏ hoàn toàn khí $SF_6$.
    2. Ứng dụng công nghệ cảm biến IoT nhiệt độ không dây tự cấp nguồn (PowerTag Ambient / Easergy Thermal Sensors) trên các đầu nối cáp và thanh cái để phát hiện điểm phát nhiệt sớm thông qua thuật toán học máy phân tích dữ liệu chuỗi thời gian.
    3. Nâng cấp chuẩn truyền thông sang IEC 61850 GOOSE/Sampled Values, cho phép liên động bảo vệ kỹ thuật số tốc độ cao qua mạng cáp quang nội bộ trạm.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Kỹ thuật Điện/Điện Tự Động: Tài liệu tham khảo chuẩn mực, gắn liền lý thuyết tính toán khí cụ điện với các dòng sản phẩm thực tế của các tập đoàn công nghệ hàng đầu thế giới; nắm vững bản chất dập hồ quang và phối hợp bảo vệ relay.
  • Kỹ sư thiết kế & Tư vấn giám sát hệ thống điện: Nắm bắt đầy đủ các thông số định mức ($U_r, I_r, I_{sc}, I_p, I_{th}$), kích thước hình học, khoảng cách an toàn và quy cách ghép nối tủ để tối ưu hóa bản vẽ thiết kế trạm biến áp trung áp.
  • Đơn vị quản lý vận hành (Điện lực EVN, Ban quản lý tòa nhà, Kỹ sư bảo trì nhà máy): Cung cấp cẩm nang chi tiết về nguyên lý khóa liên động liên hoàn, quy trình thao tác an toàn khi đóng/cắt, kiểm tra rơle, xử lý sự cố chạm chập và bảo dưỡng hệ thống tủ hợp bộ.
  • Nhà nghiên cứu & Đơn vị sản xuất tủ điện trong nước: Cung cấp cơ sở khoa học về kết cấu cơ khí chịu lực hồ quang, phương pháp module hóa các khoang chức năng để định hướng nghiên cứu, nội địa hóa sản phẩm tủ bảng điện trung thế đạt chuẩn quốc tế.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật môi trường và cơ sở hạ tầng khi lắp đặt tủ SM6 Schneider là gì?

Phòng điện phải đảm bảo độ phẳng mặt sàn (sai lệch không vượt quá $2\text{ mm}$ trên mỗi mét dài), nhiệt độ môi trường hoạt động từ $-5^\circ\text{C}$ đến $+40^\circ\text{C}$, độ ẩm tương đối trung bình trong 24 giờ không vượt quá $95%$. Mương cáp cần có chiều sâu tối thiểu từ $600\text{ mm}$ đến $800\text{ mm}$ để đảm bảo bán kính uốn cong tiêu chuẩn của cáp ngầm trung thế $24\text{ kV} - 36\text{ kV}$ (loại cáp XLPE/DSTA/PVC).

2. Khả năng mở rộng của tủ hợp bộ SM6 và RM6 khác nhau như thế nào?

Dòng tủ SM6 là hệ thống tủ module ghép ngăn linh hoạt, có thể tự do mở rộng thêm số lượng khoang chức năng sang trái hoặc sang phải bất kỳ lúc nào thông qua hệ thống thanh cái nối nhanh. Ngược lại, dòng tủ RM6 là khối tủ mạch vòng hàn kín hoàn toàn bằng thép không gỉ (chứa từ 1 đến 5 chức năng trong cùng một vỏ bọc); để mở rộng RM6, chủ đầu tư phải lựa chọn phiên bản có thể mở rộng (Extensible RM6) ngay từ khi đặt hàng tại nhà máy.

3. Nguyên lý bảo vệ chống thao tác nhầm của cơ cấu khóa liên động cơ khí hoạt động ra sao?

Cơ cấu khóa liên động cơ khí hoạt động dựa trên các trục chốt liên động cưỡng bức:

  • Không thể đóng dao nối đất khi cầu dao phụ tải (hoặc máy cắt) đang ở vị trí đóng.
  • Không thể đóng cầu dao phụ tải (hoặc máy cắt) khi dao nối đất đang ở vị trí đóng.
  • Cửa ngăn cáp trung thế bị khóa chặt cơ khí và chỉ có thể mở ra khi dao nối đất của khoang đó đã được đóng hoàn toàn vào vị trí tiếp đất an toàn.

4. Thiết bị bảo vệ VIP (VIP 40, VIP 400) hoạt động như thế nào khi trạm mất điện toàn phần?

Rơ le bảo vệ kỹ thuật số dòng VIP là loại rơ le tự cấp nguồn (Self-powered Relay). Rơ le không phụ thuộc vào nguồn ắc quy phụ trợ bên ngoài mà lấy trực tiếp năng lượng từ các cảm biến dòng điện chuyên dụng (Current Sensors) lắp trên thân tủ. Khi dòng điện sự cố ngắn mạch xuất hiện, năng lượng cảm ứng từ biến dòng đủ để kích hoạt bộ vi xử lý và phát tín hiệu xung dòng điện trực tiếp đến cuộn ngắt công suất thấp (Mitop release) để mở máy cắt tức thì.

5. Chi phí đầu tư tủ hợp bộ trung thế Schneider so với hiệu quả vận hành vòng đời 30 năm được tính toán ra sao?

Mặc dù chi phí đầu tư ban đầu (CAPEX) của tủ hợp bộ Schneider cao hơn khoảng $15% - 25%$ so với các dòng tủ gia công hở truyền thống, nhưng tổng chi phí sở hữu vòng đời (Total Cost of Ownership - TCO) sau 10 - 15 năm thấp hơn từ $30%$ đến $40%$. Lợi ích kinh tế này đến từ việc không phát sinh chi phí bảo dưỡng buồng cắt, giảm thiểu tổn thất do dừng sản xuất nhờ độ tin cậy $99.98%$, và tỷ lệ suy hao thiết bị cực thấp trong điều kiện môi trường công nghiệp khắc nghiệt.

Kết luận

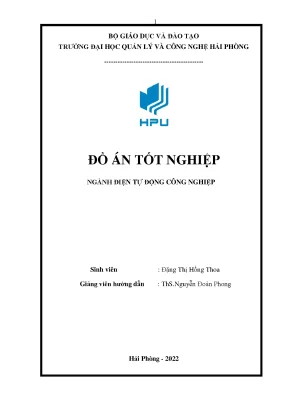

Đồ án tốt nghiệp "Phân tích thiết bị hợp bộ trung áp hãng Schneider sử dụng trong hệ thống truyền tải và phân phối điện" đã thực hiện thành công việc giải mã chi tiết toàn bộ kiến trúc công nghệ đóng cắt, đo lường và bảo vệ trung áp hiện đại. Nghiên cứu khẳng định tính ưu việt vượt trội của công nghệ dập hồ quang bằng khí $SF_6$ và chân không, cơ cấu truyền động tích năng lò xo RI kết hợp hệ thống liên động an toàn tuyệt đối theo tiêu chuẩn IEC 62271-200. Kết quả nghiên cứu không chỉ mang giá trị lý thuyết học thuật vững chắc mà còn cung cấp cẩm nang thực tiễn giá trị cao cho công tác thiết kế, lắp đặt, thí nghiệm hiệu chỉnh và vận hành mạng lưới điện phân phối 22 kV/35 kV tại Việt Nam, đóng góp trực tiếp vào mục tiêu nâng cao chất lượng điện năng và hiện đại hóa hạ tầng năng lượng quốc gia.
