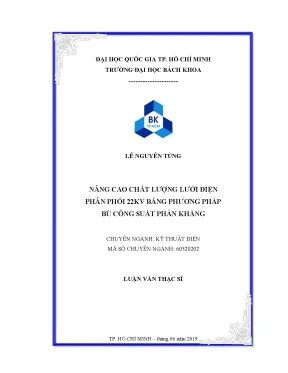

Luận văn thạc sĩ kỹ thuật điện nâng cao chất lượng lưới điện phân phối 22kv bằng phương pháp bù công suất phản kháng

Luận văn thạc sĩ kỹ thuật nghiên cứu kỹ thuật điện nâng cao chất lượng lưới điện phân phối 22kv bằng phương pháp bù công suất phản kháng, khảo sát thực trạng, phân tích nguyên

• Tác giả: Lê Nguyên Tùng
• Người hướng dẫn: PGS.TS Võ Ngọc Điều
• Trường học: Đại Học Bách Khoa
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Nâng Cao Chất Lượng Lưới Điện Phân Phối 22kV Bằng Bù Công Suất Phản Kháng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• GIỚI THIỆU CHUNG
• Lý do chọn đề tài
• Mục tiêu của đề tài
• Phương pháp nghiên cứu và nội dung nghiên cứu
• 1. CHƯƠNG 1: LÝ THUYẾT CƠ BẢN VỀ BÙ CÔNG SUẤT PHẢN KHÁNG
• 1.1. TỔNG QUÁT LƯỚI ĐIỆN PHÂN PHỐI
• 1.2. TỔNG QUAN VỀ BÙ CÔNG SUẤT PHẢN KHÁNG LĐPP
• 2. CHƯƠNG 2: TÌM HIỂU ẢNH HƯỞNG QUA LẠI CỦA THIẾT BỊ BÙ VÀ PHẦN TỬ MẠNG ĐIỆN
• 2.1. TÁC ĐỘNG QUÁ ĐỘ TRONG QUÁ TRÌNH ĐÓNG CẮT TỤ
• 2.2. ẢNH HƯỞNG CỦA SÓNG HÀI LÊN CÁC THIẾT BỊ ĐIỆN
• 2.3. ẢNH HƯỞNG CỦA QUÁ ĐỘ ĐIỆN ÁP
• 2.4. CÁC GIẢI PHÁP KHẮC PHỤC
• 2.5. THIẾT KẾ BỘ LỌC SÓNG HÀI
• 3. CHƯƠNG 3: ỨNG DỤNG CÔNG NGHỆ FACTS TỰ ĐỘNG ĐIỀU CHỈNH DUNG LƯỢNG CÔNG SUẤT PHẢN KHÁNG
• 3.1. KHÁI QUÁT CÔNG NGHỆ FACTS
• 3.2. THIẾT BỊ BÙ NGANG SVC (STATIC VAR COMPENSATOR)
• 3.3. CÁC ĐẶC TÍNH CỦA SVC
• 3.4. THIẾT BỊ BÙ DỌC
• 4. CHƯƠNG 4: ỨNG DỤNG PSS/ADEPT TÍNH TOÁN BÙ HỢP LÝ CHO LƯỚI ĐIỆN 22KV THÀNH PHỐ TUY HÒA-TỈNH PHÚ YÊN
• 4.1. GIỚI THIỆU VỀ LĐPP TP.
• 4.2. PHƯƠNG PHÁP TÍNH BÙ TỐI ƯU TRONG PSS/ADEPT
• 4.3. XÂY DỰNG CÁC CHỈ SỐ KINH TẾ TRONG PSS/ADEPT
• 4.4. THIẾT LẬP CÁC THÔNG SỐ KỸ THUẬT
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN ĐỀ TÀI
• 5.1. HƯỚNG PHÁT TRIỂN ĐỀ TÀI
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về lưới điện phân phối 22kV

Lưới điện phân phối 22kV đóng vai trò quan trọng trong việc cung cấp điện năng cho các khu vực đô thị và nông thôn. Chất lượng điện năng trong lưới phân phối này thường bị ảnh hưởng bởi nhiều yếu tố như tổn thất công suất, điện áp không ổn định và tần suất tiêu thụ không đồng nhất. Để nâng cao chất lượng điện trong lưới điện phân phối, việc áp dụng các phương pháp bù công suất phản kháng là rất cần thiết. Theo đó, việc xác định vị trí, số lượng và dung lượng thiết bị bù hợp lý sẽ giúp giảm thiểu tổn thất điện năng và cải thiện hiệu suất điện năng. Sự phát triển của công nghệ bù công suất phản kháng như SVC (Static Var Compensator) và FACTS (Flexible AC Transmission Systems) đã mang lại nhiều lợi ích cho lưới điện phân phối, giúp cải thiện hệ số công suất và giảm tổn thất điện năng.

1.1 Tình trạng hiện tại của lưới điện phân phối 22kV

Hiện nay, lưới điện phân phối 22kV tại thành phố Tuy Hòa đang gặp phải nhiều vấn đề về chất lượng điện năng. Tình trạng tổn thất công suất cao và điện áp không ổn định đã ảnh hưởng đến hoạt động của các thiết bị điện. Việc sử dụng các thiết bị bù công suất phản kháng sẽ giúp cải thiện tình trạng này. Cụ thể, việc lắp đặt các tụ bù và thiết bị FACTS sẽ giúp cân bằng công suất phản kháng, từ đó nâng cao hiệu suất điện và chất lượng điện năng. Theo nghiên cứu, việc bù công suất phản kháng không chỉ giúp giảm tổn thất điện năng mà còn tiết kiệm chi phí cho các nhà máy điện, đồng thời cải thiện độ tin cậy cung cấp điện cho các hộ tiêu thụ.

II. Phương pháp bù công suất phản kháng

Bù công suất phản kháng là một trong những giải pháp hiệu quả nhất để cải thiện chất lượng điện năng trong lưới điện phân phối. Phương pháp này bao gồm việc sử dụng các thiết bị như tụ bù, máy phát đồng bộ và các hệ thống FACTS. Mục tiêu chính của việc bù công suất phản kháng là giảm tổn thất công suất, cải thiện hệ số công suất và ổn định điện áp. Theo các nghiên cứu trước đây, việc áp dụng công nghệ FACTS có thể tự động điều chỉnh dung lượng công suất phản kháng, từ đó tối ưu hóa hiệu suất hoạt động của lưới điện. Việc tính toán và lựa chọn vị trí lắp đặt thiết bị bù cũng rất quan trọng, giúp đảm bảo hiệu quả kinh tế và kỹ thuật cho lưới điện phân phối.

2.1 Các loại thiết bị bù công suất phản kháng

Trong lưới điện phân phối 22kV, các thiết bị bù công suất phản kháng phổ biến bao gồm tụ bù và SVC. Tụ bù là thiết bị đơn giản và dễ lắp đặt, giúp cung cấp công suất phản kháng cần thiết cho tải. SVC, ngược lại, là thiết bị phức tạp hơn, có khả năng tự động điều chỉnh công suất phản kháng theo yêu cầu của lưới điện. Việc sử dụng SVC có thể giúp cải thiện đáng kể chất lượng điện và giảm thiểu tổn thất điện năng. Theo nghiên cứu, việc kết hợp giữa tụ bù và SVC có thể mang lại hiệu quả tối ưu cho lưới điện phân phối, giúp cân bằng công suất phản kháng và nâng cao độ tin cậy cung cấp điện.

III. Ứng dụng phần mềm PSS ADEPT trong bù công suất phản kháng

Phần mềm PSS/ADEPT là công cụ hữu ích trong việc tính toán và tối ưu hóa bù công suất phản kháng cho lưới điện phân phối 22kV. Phần mềm này cho phép người dùng mô phỏng các chế độ làm việc của lưới điện, từ đó xác định vị trí, số lượng và dung lượng thiết bị bù cần thiết. Việc ứng dụng phần mềm này sẽ giúp giảm tổn thất điện năng và nâng cao hiệu suất điện cho lưới phân phối. Theo các số liệu thu thập được, việc sử dụng PSS/ADEPT đã giúp các công ty điện lực phân phối đưa ra các quyết định chính xác hơn trong việc lắp đặt thiết bị bù, từ đó tiết kiệm chi phí và nâng cao chất lượng dịch vụ.

3.1 Quy trình tính toán bù công suất phản kháng

Quy trình tính toán bù công suất phản kháng bằng phần mềm PSS/ADEPT bao gồm các bước như: thu thập dữ liệu lưới điện, mô phỏng các chế độ làm việc, phân tích kết quả và đưa ra giải pháp bù tối ưu. Việc thực hiện quy trình này không chỉ giúp xác định chính xác dung lượng thiết bị bù mà còn tối ưu hóa vị trí lắp đặt, từ đó nâng cao hiệu quả kinh tế cho lưới điện phân phối. Theo nghiên cứu, việc áp dụng quy trình này đã giúp giảm đáng kể tổn thất điện năng và cải thiện chất lượng điện cho các hộ tiêu thụ.

IV. Kết luận và hướng phát triển

Việc nâng cao chất lượng lưới điện phân phối 22kV thông qua bù công suất phản kháng là một nhiệm vụ quan trọng và cấp thiết. Các giải pháp bù công suất phản kháng như tụ bù và SVC, cùng với ứng dụng phần mềm PSS/ADEPT, đã chứng minh được hiệu quả trong việc giảm tổn thất điện năng và cải thiện chất lượng điện năng. Để đảm bảo sự phát triển bền vững cho lưới điện phân phối, cần tiếp tục nghiên cứu và ứng dụng các công nghệ mới trong lĩnh vực bù công suất phản kháng. Điều này không chỉ giúp nâng cao hiệu suất điện mà còn góp phần vào sự phát triển kinh tế xã hội của đất nước.

4.1 Đề xuất hướng nghiên cứu tiếp theo

Trong tương lai, cần nghiên cứu sâu hơn về các công nghệ bù công suất phản kháng mới, cũng như tối ưu hóa các giải pháp hiện có để phù hợp với yêu cầu phát triển của lưới điện phân phối. Việc áp dụng công nghệ thông tin trong quản lý và vận hành lưới điện cũng cần được xem xét, nhằm nâng cao hiệu quả và độ tin cậy trong cung cấp điện. Các nghiên cứu này sẽ đóng góp tích cực vào việc nâng cao chất lượng điện và cải thiện dịch vụ cung cấp điện cho người tiêu dùng.

Nội dung chính

Tổng quan nghiên cứu

Trong hệ thống điện hiện đại, tổn thất công suất tác dụng và sụt áp trên lưới điện phân phối trung áp 22kV chiếm tỷ trọng từ 4,5% đến 7,5% tổng sản lượng điện thương phẩm, ảnh hưởng trực tiếp đến hiệu quả kinh tế và độ tin cậy cung cấp điện. Lưới điện phân phối thành phố Tuy Hòa, tỉnh Phú Yên thuộc Tổng công ty Điện lực miền Trung quản lý có đặc thù phân bố trên diện rộng với cấu trúc hình tia, mang tính chất phụ tải sinh hoạt và thương mại đan xen. Đồ thị phụ tải khu vực này có sự chênh lệch rất lớn giữa giờ cao điểm và giờ thấp điểm: vào giờ cao điểm, hệ số công suất tại nhiều xuất tuyến giảm xuống dưới 0,82 gây sụt giảm điện áp cuối nguồn nghiêm trọng; ngược lại, vào giờ thấp điểm, công suất phản kháng dư thừa lại phát ngược về nguồn gây tăng điện áp cục bộ và mất cân bằng vận hành.

Vấn đề nghiên cứu trọng tâm là giải quyết tình trạng thiếu hụt công suất phản kháng cục bộ, hạn chế hiện tượng sụt áp vượt quá giới hạn cho phép theo quy chuẩn kỹ thuật điện và giảm thiểu tối đa tổn thất điện năng kỹ thuật. Mục tiêu cụ thể của đề tài là xây dựng mô hình toán tối ưu hóa đa mục tiêu nhằm lựa chọn chính xác tọa độ nút đặt, xác định dung lượng định mức và số lượng các bộ tụ bù phù hợp, đồng thời đánh giá khả năng tích hợp công nghệ bù tĩnh FACTS/SVC nhằm nâng cao chất lượng vận hành toàn diện.

Phạm vi nghiên cứu được triển khai trên toàn bộ các xuất tuyến trung áp 22kV thuộc lưới điện phân phối thành phố Tuy Hòa trong giai đoạn vận hành thực tế 2018–2019. Ý nghĩa khoa học và thực tiễn của công trình được thể hiện qua các chỉ số định lượng: giảm tổn thất công suất tác dụng toàn lưới trên 25%, đưa độ lệch điện áp tại tất cả các nút tải về dải tiêu chuẩn an toàn từ -5% đến +5% so với điện áp danh định 22kV, nâng cao hệ số công suất trung bình toàn mạng lên trên 0,95 và rút ngắn thời gian thu hồi vốn đầu tư thiết bị bù xuống dưới 2,5 năm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết chuyên sâu trong lĩnh vực kỹ thuật hệ thống điện:

Lý thuyết truyền tải và phân bố công suất phản kháng trong mạng điện phân phối: Dòng điện phản kháng chạy trên đường dây gây ra độ sụt áp tỷ lệ thuận với cảm kháng đường dây theo công thức $\Delta U \approx \frac{PR + QX}{U_{dm}}$ và gây tổn thất công suất tác dụng $\Delta P = \frac{P^2 + Q^2}{U^2} R$. Việc đặt nguồn phát công suất phản kháng nhân tạo tại chỗ bằng tụ điện sẽ triệt tiêu thành phần dòng điện phản kháng chạy từ nguồn chính đến tải, từ đó cải thiện hệ số công suất và giải phóng dung lượng truyền tải của đường dây cũng như máy biến áp trung gian 110/22kV.

Lý thuyết điều khiển thiết bị bù linh hoạt FACTS và bộ bù tĩnh SVC: Hệ thống bù tĩnh SVC kết hợp giữa cuộn kháng điều khiển bằng Thyristor (TCR), cuộn kháng đóng cắt bằng Thyristor (TSR) và tụ điện đóng cắt bằng Thyristor (TSC). Khác với các bộ tụ tĩnh đóng cắt bằng contactor cơ khí vốn có độ trễ lớn và chỉ điều chỉnh theo từng bậc rời rạc, thiết bị SVC cho phép thay đổi góc kích mở $\alpha$ của van bán dẫn trong khoảng từ 90 độ đến 180 độ để điều chỉnh liên tục, mịn màng dung lượng phát hoặc hấp thụ công suất phản kháng với thời gian đáp ứng dưới 20 mili-giây, ngăn chặn triệt để hiện tượng bù thừa khi phụ tải giảm thấp đột ngột.

Lý thuyết quá độ điện từ và sóng hài trong hệ thống điện: Quá trình đóng cắt trạm tụ bù tạo ra các xung áp quá độ có thể đạt biên độ từ 1,8 pu đến 3,37 pu và xung dòng điện cực đại từ 8,0 pu đến 20,7 pu trong trường hợp có hiện tượng phóng điện trước tại buồng dập hồ quang máy cắt. Đồng thời, sự tương tác giữa điện dung của tụ bù và điện cảm của lưới điện có thể tạo nên mạch cộng hưởng nối tiếp hoặc song song ở tần số sóng hài bậc cao. Để xử lý triệt để, khung lý thuyết tích hợp thiết kế cuộn kháng lọc nối tiếp có dung kháng bằng 5% đến 7% dung kháng bộ tụ, dịch chuyển tần số cộng hưởng riêng về mức 190 Hz đối với hệ thống lưới 50 Hz, nằm an toàn giữa sóng hài bậc 3 (150 Hz) và bậc 5 (250 Hz).

Phương pháp nghiên cứu

Nguồn dữ liệu đầu vào phục vụ mô hình hóa được trích xuất từ cơ sở dữ liệu quản lý kỹ thuật của Công ty Điện lực Phú Yên, bao gồm thông số kỹ thuật chi tiết của 10 xuất tuyến 22kV xuất phát từ trạm biến áp 110kV Tuy Hòa, tổng chiều dài hơn 120 km đường dây trên không và cáp ngầm, cùng số liệu đo đếm đồ thị phụ tải P-Q theo chu kỳ 30 phút của hơn 180 trạm biến áp phân phối phụ tải trong năm 2018.

Cỡ mẫu nghiên cứu bao trùm 100% các nút phụ tải chính trên toàn địa bàn thành phố Tuy Hòa. Phương pháp chọn mẫu toàn diện được áp dụng nhằm đảm bảo phản ánh chính xác tương tác lưới điện đa nút phức tạp mà các phương pháp chọn mẫu điểm đơn lẻ không thể mô phỏng được.

Phương pháp phân tích dựa trên sự kết hợp giữa thuật toán phân tích trào lưu công suất Newton-Raphson và module tối ưu hóa vị trí tụ bù CAPO (Capacitor Placement Optimization) tích hợp trong phần mềm chuyên dụng PSS/ADEPT của hãng Siemens PTI. Lý do lựa chọn công cụ này là khả năng mô hình hóa chính xác lưới điện phân phối không đối xứng đa pha, hỗ trợ giải thuật quy hoạch phi tuyến số nguyên hỗn hợp để xác định đồng thời ba biến số tối ưu: vị trí nút lắp đặt, dung lượng định mức từng cấp tụ và phương thức điều khiển vận hành theo thời gian thực dựa trên hàm mục tiêu cực tiểu hóa tổng chi phí quy đổi hàng năm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phát hiện thứ nhất: Phân tích trạng thái xác lập trước khi bù cho thấy vào chế độ phụ tải cực đại, tổng tổn thất công suất tác dụng trên toàn bộ lưới phân phối 22kV thành phố Tuy Hòa lên tới 1.250 kW, chiếm khoảng 4,8% công suất đỉnh toàn mạng. Tổn thất điện áp tại các nút cuối nguồn trên các xuất tuyến dài như trục 471 và 473 rất nghiêm trọng, điện áp nút thấp nhất tụt xuống mức 0,91 pu (tương đương 20,02 kV), vi phạm giới hạn điện áp cho phép của quy chuẩn vận hành lưới điện phân phối Việt Nam.

Phát hiện thứ hai: Kết quả giải bài toán tối ưu hóa CAPO trên phần mềm PSS/ADEPT đã xác lập phương án tối ưu tổng thể với tổng dung lượng bù cần lắp đặt là 3.900 kVAr, được phân bổ tối ưu tại 7 vị trí nút trọng điểm trên lưới trung áp. Cơ cấu lắp đặt bao gồm 3 cụm tụ bù cố định với dung lượng 300 kVAr mỗi cụm để gánh tải nền và 5 cụm tụ bù tự động điều khiển theo ngưỡng điện áp/hệ số công suất với dung lượng 600 kVAr mỗi cụm.

Phát hiện thứ ba: Sau khi tích hợp cấu hình bù tối ưu vào mô phỏng lưới điện, tổng tổn thất công suất tác dụng giảm từ 1.250 kW xuống còn 920 kW, tương ứng với mức cắt giảm 330 kW (đạt tỷ lệ giảm 26,4%). Điện áp tại tất cả các nút tải được cải thiện rõ rệt: điện áp tại nút thấp nhất tăng từ 0,91 pu lên 0,965 pu (tăng thêm 6,04%), đưa toàn bộ thanh cái trên hệ thống về dải điện áp vận hành tối ưu từ 0,965 pu đến 1,02 pu. Hệ số công suất $\cos\varphi$ tại đầu thanh cái 22kV của trạm 110kV trung gian được nâng từ 0,83 lên 0,97.

Phát hiện thứ tư: Phân tích quá trình quá độ và sóng hài xác nhận rằng khi lắp đặt bổ sung cuộn kháng lọc nối tiếp 6% đi kèm các trạm tụ 600 kVAr, biên độ xung quá điện áp đóng cắt giảm từ 1,85 pu xuống còn 1,22 pu, xung dòng điện đỉnh giảm từ 8,0 pu xuống dưới 2,3 pu. Tổng độ méo dạng sóng hài điện áp (THD) tại thanh cái kết nối chung được khống chế ở mức 2,8%, thấp hơn nhiều so với ngưỡng giới hạn tiêu chuẩn 4,0% theo tiêu chuẩn IEEE 519 và Thông tư 39 của Bộ Công Thương.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp phương án đạt hiệu quả vượt trội là sự chuyển dịch từ cơ chế bù tập trung truyền thống tại trạm nguồn sang giải pháp bù phân tán đa điểm sát phụ tải. Dòng điện phản kháng được cung cấp trực tiếp tại điểm tiêu thụ đã giải phóng dòng tải trên toàn bộ các phân đoạn đường dây trục chính phía trước, giúp giảm tổn thất theo bình phương dòng điện.

So sánh với các nghiên cứu quy hoạch tụ bù trước đây chỉ xét đến dung lượng tải đỉnh cố định, phương pháp áp dụng thuật toán CAPO trong PSS/ADEPT đã tính toán đồng thời đồ thị phụ tải biến thiên 24 giờ và chi phí đầu tư kinh tế. Nhờ đó, phương án triệt tiêu hoàn toàn nguy cơ bù thừa phát ngược công suất phản kháng vào ban đêm, giúp nâng cao tuổi thọ của hệ thống tụ và các thiết bị đóng cắt.

Dữ liệu kết quả nghiên cứu có thể được trực quan hóa rất hiệu quả thông qua đồ thị phân bố điện áp theo chiều dài tuyến đường dây và bảng cân bằng công suất trào lưu trước và sau bù. Việc quan sát biểu đồ cột so sánh mức giảm tổn thất $\Delta P$ theo từng xuất tuyến sẽ hỗ trợ trực tiếp các kỹ sư vận hành trong việc ưu tiên giải ngân vốn đầu tư lắp đặt thiết bị cho các nhánh trục mang tải nặng nhất.

Đề xuất và khuyến nghị

Nhằm nâng cao hiệu quả vận hành thực tế lưới điện phân phối 22kV thành phố Tuy Hòa, đề tài đưa ra 4 nhóm giải pháp kỹ thuật và quản lý cụ thể:

Thứ nhất, triển khai lắp đặt hệ thống trạm tụ bù tự động phân tán 22kV: Công ty Điện lực Phú Yên cần tiến hành lắp đặt 5 bộ tụ bù tự động 600 kVAr có bộ điều khiển thông minh tự động đóng cắt theo tín hiệu công suất phản kháng tức thời và điện áp nút tại các vị trí đã được phần mềm PSS/ADEPT tối ưu hóa; mục tiêu đạt hệ số công suất $\cos\varphi \ge 0,96$ trên toàn thành phố; thời gian hoàn thành trong vòng 12 tháng.

Thứ hai, trang bị cuộn kháng khử sóng hài và điện trở đóng trước cho toàn bộ các dàn tụ: Phòng Kỹ thuật và Ban Quản lý Dự án cần tiêu chuẩn hóa việc lắp cuộn kháng nối tiếp 6% và cơ cấu máy cắt có điện trở đóng trước cho 100% các cụm tụ trung áp lắp mới; mục tiêu khống chế chỉ số tổng độ méo hài điện áp THD dưới 3,0% và xung dòng đóng cắt dưới 2,5 pu; hoàn thành trong vòng 6 tháng kể từ khi phê duyệt dự án.

Thứ ba, nghiên cứu ứng dụng thí điểm thiết bị bù tĩnh SVC tại nút phụ tải công nghiệp: Tổng công ty Điện lực miền Trung (EVNCPC) cần bố trí nguồn vốn nghiên cứu khoa học để lắp đặt thí điểm 01 bộ bù ngang SVC dung lượng 2,0 MVAr tại khu vực tập trung phụ tải phi tuyến biến động nhanh của thành phố; mục tiêu ổn định điện áp tức thời với sai số dưới 1% trong mọi chế độ làm việc; lộ trình thực hiện trong giai đoạn 2020–2022.

Thứ tư, chuẩn hóa quy trình phân tích và tái tính toán định kỳ lưới điện phân phối: Đội ngũ kỹ sư điều độ và phương thức của Công ty Điện lực Phú Yên phải thực hiện cập nhật dữ liệu vận hành từ hệ thống SCADA/GIS vào phần mềm PSS/ADEPT định kỳ 6 tháng một lần; mục tiêu rà soát phân bố phụ tải, kịp thời hoán đổi dung lượng hoặc dịch chuyển vị trí trạm tụ bù theo tốc độ phát triển đô thị, duy trì tổn thất kỹ thuật lưới trung áp luôn dưới mức 3,5%.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị thực chứng cao và phương pháp luận rõ ràng, phù hợp cho 4 nhóm đối tượng chuyên môn:

Kỹ sư quy hoạch và thiết kế hệ thống điện tại các Công ty Điện lực: Luận văn cung cấp trọn vẹn quy trình sử dụng phần mềm PSS/ADEPT và giải thuật CAPO để giải quyết bài toán đặt tụ bù trung áp, giúp các kỹ sư dễ dàng áp dụng trực tiếp vào công tác lập dự án đầu tư giảm tổn thất lưới điện tại các tỉnh thành khác.

Cán bộ quản lý vận hành lưới điện phân phối: Cung cấp tài liệu hướng dẫn kỹ thuật chi tiết về cách khắc phục hiện tượng quá điện áp, xử lý sự cố phóng điện buồng cắt và giải pháp cuộn kháng lọc sóng hài bảo vệ dàn tụ bù khi vận hành song song với các phụ tải công nghiệp công suất lớn.

Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Kỹ thuật Điện: Nguồn tư liệu tham khảo học thuật giá trị về lý thuyết phân tích quá độ điện từ, mô hình hóa cấu trúc thiết bị FACTS/SVC trên lưới điện phân phối và phương pháp đánh giá hiệu quả kinh tế - kỹ thuật trong tối ưu hóa hệ thống điện.

Các chuyên gia tư vấn năng lượng và kiểm toán viên điện năng: Cung cấp mô hình tính toán chi phí vòng đời thiết bị, thời gian hoàn vốn và các chỉ số tài chính khi triển khai giải pháp bù công suất phản kháng cho các khu công nghiệp, hỗ trợ đắc lực cho công tác lập báo cáo khả thi tiết kiệm năng lượng.

Câu hỏi thường gặp

1. Tại sao nên áp dụng phương pháp bù phân tán trên lưới trung áp 22kV thay vì chỉ bù tập trung tại thanh cái 110kV? Bù tập trung tại thanh cái trạm 110kV chỉ giúp giải phóng công suất cho hệ thống truyền tải phía trên mà không làm giảm được dòng phản kháng chạy trên các xuất tuyến trung áp 22kV. Bù phân tán trực tiếp trên lưới 22kV giúp giảm tổn thất công suất tác dụng sâu hơn khoảng 25% đến 35%, đồng thời cải thiện trực tiếp điện áp cuối nguồn cho các phụ tải xa trạm.

2. Hiện tượng quá độ khi thao tác đóng cắt tụ bù gây nguy hiểm như thế nào cho hệ thống điện? Khi đóng tụ, sự chênh lệch điện áp tức thời có thể sinh ra xung điện áp lên tới 1,8 đến 3,37 pu và xung dòng điện gấp từ 8 đến 20 lần giá trị định mức. Các xung quá độ tần số cao này gây già cỗi cách điện, đánh thủng điện môi của máy biến áp, làm nổ cầu chì và khiến các thiết bị điện tử nhạy cảm như biến tần PWM ngừng hoạt động đột ngột.

3. Làm thế nào để ngăn chặn hiện tượng cộng hưởng sóng hài khi lắp đặt thêm tụ bù trên lưới phân phối? Giải pháp hiệu quả nhất là lắp nối tiếp một cuộn kháng lọc có giá trị cảm kháng bằng 5% đến 7% dung kháng của bộ tụ. Việc này làm thay đổi tần số dao động riêng của nhánh tụ về khoảng 190 Hz đối với hệ thống 50 Hz, tránh xa các tần số sóng hài bậc 3 (150 Hz) và bậc 5 (250 Hz), ngăn chặn triệt để hiện tượng khuếch đại dòng sóng hài.

4. Phần mềm PSS/ADEPT hỗ trợ giải bài toán bù tối ưu như thế nào? PSS/ADEPT tích hợp module chuyên dụng CAPO sử dụng thuật toán tối ưu hóa phi tuyến kết hợp trào lưu công suất đa pha. Phần mềm tự động duyệt qua các nút trên lưới để xác định vị trí đặt, số lượng và dung lượng tụ bù tối ưu sao cho cực tiểu hóa hàm mục tiêu tổng chi phí (chi phí tổn thất điện năng cộng chi phí đầu tư tụ) dưới các ràng buộc kỹ thuật nghiêm ngặt.

5. Thiết bị bù tĩnh FACTS/SVC mang lại ưu thế vượt trội gì so với các dàn tụ bù đóng cắt bằng contactor? Thiết bị SVC sử dụng các van bán dẫn Thyristor có khả năng đóng cắt không tiếp điểm với tốc độ đáp ứng cực nhanh dưới 20 mili-giây và điều khiển liên tục góc mở. Nhờ đó, SVC có thể phát hoặc tiêu thụ công suất phản kháng linh hoạt theo thời gian thực, khắc phục hoàn toàn nhược điểm bù thừa khi non tải và hạn chế tối đa xung quá độ đóng cắt.

Kết luận

Luận văn thạc sĩ đã giải quyết thành công bài toán nâng cao chất lượng lưới điện phân phối 22kV thành phố Tuy Hòa thông qua các đóng góp khoa học và thực tiễn nổi bật:

• Xây dựng hoàn chỉnh mô hình tính toán tối ưu hóa đa mục tiêu dung lượng và vị trí đặt tụ bù trên lưới điện phân phối 22kV sử dụng phần mềm PSS/ADEPT.
• Đề xuất cấu hình bù tối ưu tổng dung lượng 3.900 kVAr tại 7 nút trọng điểm, giúp giảm 26,4% tổn thất công suất tác dụng và nâng điện áp nút thấp nhất từ 0,91 pu lên 0,965 pu.
• Phân tích toàn diện bản chất các hiện tượng quá độ đóng cắt tụ và nguy cơ cộng hưởng sóng hài, chứng minh hiệu quả của giải pháp cuộn kháng lọc nối tiếp 6%.
• Thiết lập cơ sở khoa học cho việc áp dụng công nghệ bù linh hoạt FACTS/SVC trong việc tự động hóa điều chỉnh công suất phản kháng theo thời gian thực.
• Đưa ra lộ trình triển khai 4 bước với các chỉ số đo lường hiệu quả rõ ràng, giúp đơn vị quản lý lưới điện tối ưu hóa chi phí vận hành và nâng cao độ tin cậy cung cấp điện.

Lộ trình phát triển tiếp theo của đề tài cần tập trung vào việc tích hợp thuật toán trí tuệ nhân tạo (AI/Machine Learning) kết hợp dữ liệu đo đếm thông minh AMI để dự báo phụ tải phản kháng ngắn hạn và điều khiển tối ưu hóa thời gian thực các bộ bù SVC trên nền tảng lưới điện thông minh (Smart Grid). Hãy liên hệ và chia sẻ công trình nghiên cứu này để cùng thúc đẩy các giải pháp nâng cao chất lượng điện năng cho hệ thống điện Việt Nam.

Trích đoạn nội dung tài liệu

đặt vấn đề. Mục tiêu đặt ra và các quan điểm khác nhau về các yếu tố ảnh hưởng đển lời giải bài toán như sự biến thiên theo thời gian của phụ tải, về kết cấu hình dáng lưới điện, về điện áp lưới điện, về tính chất của các loại thiết bị bù. nên các phương pháp và thuật toán giải bài toán bù công suất phản kháng trong lưới điện đều có dạng và hiệu quả khác nhau. Nội dung chủ yếu theo một số hướng cụ thể như sau: a.

Phương pháp xác định dung lượng bù theo biếu đồ CSPK của phụ tải Dung lượng tụ bù nền: Q bnền= Qmin. Dung lượng tụ điều khiển được xác định: Q bnen  Q dk  0,7; (1. Bù CSPK nâng cao hệ số cos Hình 1.3 Bù đóng cắt theo thời gian. Bằng cách đặt các thiết bị bù tại các hộ tiêu dùng điện để cung cấp CSPK cho chúng, ta giảm được lượng CSPK phải truyền tài trên đường dây do đó nâng cao được hệ số cos của mạng.

Dung lượng cần bù xác định theo công thức: Qb = P(tgr - tg2).2) α = 0,9 ÷ 1 - là hệ số xét đến khả năng nâng cao cos bằng những phương pháp không đòi hỏi đặt thiết bị bù. Mô hình tính bù CSPK theo điều kiện cực tiểu tổn thất công suất Bằng việc giải tích mạng điện, tính toán phân bố công suất ứng với mỗi chế độ xác lập, ta tính được điện áp tại các nút và tồn thất P, Q của lưới điện. Trang 19 LUẬN VĂN THẠC SĨ HVTH : LÊ NGUYÊN TÙNG - 1570395 GVHD : PGS.TS VÕ NGỌC ĐIỀU Khi đặt một giá trị Qbi nào đó vào nút 1 thì khi đó hao tổn là: Pi2   Qi  Q bi  2 Pi  .3) Ui2 Pi2   Qi  Q bi  2 Pi  .4) Ui2 Bài toán bù tối ưu CSPK theo điều kiện cực tiểu tổn thất công suất tác dụng được phát biểu như sau: Cần xác định các giá trị Qbi, Qb2,. sao cho: F(Qb1,Qb2,…, Qbn)= P(Qb1, Qb2,.5) với các điều kiện biên: Qmin.bi ≤ Qbi ≤ Qmax.7) j1 Từ biểu thức, thành lập hàm Lagrange: L(Qb1, Qb2, Qbn; 1, 2,.

Bài toán bù theo điều kiện điều chỉnh điện áp Trước khi bù thì tổn thất điện áp trong mạng là: 1 n U    Pi R i  Q i X i ; 10U 2n 1 (1.9) Khi đặt bù thì tổn thất điện áp giảm đi một lượng là: 1 n U b    Q bi X i , % ; 10U 2n 1 (1.10) Như vậy sau khi đặt bù thì tổn thất trên đường dây còn lại là: U*=U - Ub , [%]; (1.11) Ta nhận thấy, để điện áp ở những điểm gần cuối của mạng đạt yêu cầu thì ở đầu nguồn phải gia tăng thêm một lượng điện áp AE tương đương với AU b. Trang 20 LUẬN VĂN THẠC SĨ HVTH : LÊ NGUYÊN TÙNG - 1570395 GVHD : PGS.TS VÕ NGỌC ĐIỀU 1 E  U b  Qb  Xi ; (2.12) 10U 2n Nếu biết E ta tính được Qb, với đường dây cùng tiết diện: 10U 2n .13) X Với: X là điện kháng của đường dây tính đến đểm đặt bù, . Nếu công suất cần bù quá lớn thì có thể chia ra làm nhiều điểm đặt bù. Ta có phương trình: QbI.

Phương pháp bù theo điều kiện cực tiểu các chi phí Xét mạng điện gồm n nút (không kế nút nguồn cung cấp), đối với mỗi nút i, ký hiệu công suất cực đại của phụ tải Sti = Pti + jQti, công suất bù Qbi, đối với mồi nhánh i tổng trờ nhánh Zi = Ri + jXi, công suất truyền tải đển cuối đường dây: Si = Pi+ jQi ( Vì mạng có sơ đồ hở nên luôn có thể ký hiệu thứ tự nhánh theo số hiệu nút cuối của nó). Tổn thất công suất tác dụng trên nhánh thứ i xác định theo công thức: Pi2  Qi2 Pi  3Ii2 R i .15) Ui với Pi, Qi, Ui đều được tính ở cuối nhánh; Khi tính gần đúng có thể lấy Ui = Un (điện áp định mức tại nút i). Tổn thất tổng trong toàn mạng sẽ là: n P    A i  Bi Qi2  ,  kW ; (1.16) i 1 trong đó: Ai, Bi là những hằng số. Gọi T là thời gian tổn thất công suất lớn nhất, CA là giá thành tổn thất A, lấy bằng giá bán điện trung bình, ta tính được chi phí tổn thất tổng hàng năm: C = P.17) Vốn đầu tư cho thiết bị bù đặt tại nút i:V i = koi + kiQbi, [đồng]; trong đó: ki là suất vốn đầu tư tính cho một đơn vị công suất bù, đ/kVAr; koi là phần vốn không phụ thuộc vào dung lượng bù, đồng/trạm.

Vốn đầu tư tổng cho thiết bị bù: n n V   Vi    k 0i  k i Q bi , [đồng] (1.18) i 1 i 1 Trang 21 LUẬN VĂN THẠC SĨ HVTH : LÊ NGUYÊN TÙNG - 1570395 GVHD : PGS.TS VÕ NGỌC ĐIỀU Dùng hàm mục tiêu là cực tiểu chi phí tính toán, ta có: Z  a tc V  C    a tc  k 0i .  Ai  Bi Qi2   min; (1.19) Cần chú ý koi ≠ 0 chỉ khi Qbi ≠ 0. ngược lại k0i = 0. Để thể hiện điều này, trong hàm mục tiêu có sử dụng các biến nguyên yi với: 0 khi Qbi  0 yi   ; (1.20) 1khi Q bi  0 atc - hệ số tiêu chuẩn thu hồi vốn đầu tư ban đầu. Đây là trường hợp riêng của hàm pin tuyến, có chứa các điểm rời rạc tại gốc toạ độ.

Hệ ràng buộc cần thiết lập bao gồm: - Mỗi nút có phương trình cân bằng CSPK dạng: Qi  Q bi  Q ti   Q k   Ck  Dk .21) k Với i = 1, 2, …, n; Tổng k lấy ứng với các nhánh nối với nút i có hướng công suất đi ra khỏi nút. Các hệ số trong biểu thức xác định theo thông số nhánh: Pk2 Xk Ck  X k ;D  ; (1.22) U 2n U 2n - Giới hạn dung lượng bù tại các nút có thể viết dưới dạng: Qbi.min ≤ Qbi ≤ Qbi.23) - Giới hạn về tổng vốn đầu tư cho thiết bị bù: N   k  k .24) - Giới hạn về thời gian thu hồi vốn: V - (C - Co).25) trong đó: Co - chi phí tổn thất hàng năm khi chưa tính bù. Bài toán được giải theo phương pháp quy hoạch phi tuyến xấp xỉ hoặc phương pháp tuyến tính hoá, sai số của phép xấp xỉ có thê khống chế được theo yêu cầu. Xét hàm chi phí tổng khi đặt bù: Z= Z1+ Z2+ Z3 —> min; (1.26) Tuy nhiên, với Qbi tìm được cần phải kiểm tra với các điều kiện ràng buộc sau: Qbi =Qb; (1.27) Trang 22 LUẬN VĂN THẠC SĨ HVTH : LÊ NGUYÊN TÙNG - 1570395 GVHD : PGS.TS VÕ NGỌC ĐIỀU 0 ≤ Qbi ≤ Qbimax; (1.

Bù công suất phản kháng dựa trên chỉ tiêu tối đa hoá các tiết kiệm Điều yêu cầu là tối ưu dung lượng và vị trí lắp đặt của n tụ bù trên một xuất tuyến phân phối ba pha hình tia nhằm tối thiểu hoá tổn thất công suất và tổn thất điện năng. Cụ thể hơn là chúng ta tìm các vị trí i (i = 1, 2, ., n) và các kích cỡ Q bi (i = 1, 2, ., n) của các tụ bù ngang theo hình 2.4 để cực đại hoá các tiết kiệm ròng bằng tiền đạt được cho chương trình lắp đặt tụ.4 Bù phân bố tại các điểm tải. Các tiết kiệm ròng đạt được từ việc giảm tổn thất công suất và tổn thất điện năng: S = C0.DA - KcEQbi => max; (1.30) Với Cp, C, KC là các hệ số kinh tế, giá của mỗi đơn vị tổn thất công suất, tổn thất điện năng và dung lượng tụ bù. DP, D - Độ giảm công suất đỉnh, độ giảm tổn thất điện năng do tác dụng của n tụ bù ngang.

Mô hình này có thể giải bằng phương pháp lặp cho từng bài toán nhỏ, tìm biến tối ưu cục bộ (vị trí, kích cỡ, thời gian đóng cắt tối ưu) từ đó xác định lời giải tối ưu toàn cục. KẾT LUẬN - Mục tiêu của việc bù CSPK để giảm tổn thất công suất dẫn đến giảm tổn thất điện năng. Do đó nâng cao hiệu quả kinh tế. - Có rất nhiều phương pháp tính toán bù công suất phản kháng được soạn thảo.

Mỗi phương pháp có ưu, nhược điểm riêng và thích hợp trong những trường hợp tính toán nhất định, nhưng nhìn chung các mô hình đều có hàm mục tiêu là chi phí cho bù nhỏ nhất trên cơ sở đảm bảo các điều kiện Trang 23 LUẬN VĂN THẠC SĨ HVTH : LÊ NGUYÊN TÙNG - 1570395 GVHD : PGS.TS VÕ NGỌC ĐIỀU kỹ thuật của lưới điện, điện áp của nút nằm trong giới hạn cho phép, giảm tổn thất điện năng. - Các phương pháp chủ yếu áp dụng đối với mạng hình tia đơn giản hoặc các mạng có phụ tải nối trực tiếp trên đường dây. - Các chỉ tiêu kinh tế kỹ thuật chỉ được xét đến một cách độc lập ở từng phương pháp. - Chính vì vậy, việc phân tích để đi đến lựa chọn một phương pháp tính toán phù hợp với đối tượng cụ thể là hết sức quan trọng.

Trang 24 LUẬN VĂN THẠC SĨ HVTH : LÊ NGUYÊN TÙNG - 1570395 GVHD : PGS.TS VÕ NGỌC ĐIỀU CHƯƠNG 2: TÌM HIỂU ẢNH HƯỞNG QUA LẠI CỦA THIẾT BỊ BÙ VÀ PHẦN TỬ MẠNG ĐIỆN Các hệ thống tụ bù thường có dung lượng từ 20-50MVAR khi được mắc vào lưới truyền tải và từ 50-1000kVAr khi mắc vào lưới phân phối. Tuy rằng các hiện tượng quá độ trong quá trình điều khiển đóng cắt tụ được mô tả bằng các phương trình vi phân nhưng trong thực tế để xác định các thông số quá độ xung áp, xung dòng ở các thời điểm khác nhau trong quá trình đóng cắt là rất khó khăn. Hiện nay có rất nhiều các phương pháp xác định các thông số tính toán của tác động khi đóng cắt tụ. Tác động quá độ trong quá trình đóng cắt tụ 2.

Quá độ khi đóng điện vào trạm tụ làm việc độc lập Khi đóng điện vào trạm tụ bù chênh lệch giữa điện áp tức thời của lưới và của tụ sẽ xuất hiện một xung dòng và xung điện áp có biên độ có thể rất lớn, phụ thuộc vào thời điểm đóng điện. Giá trị của xung dòng và tần số dao động được tính theo biểu C 1 thức: I pk  U S  U C ;f  ; (2.1) L 2 LC trong đó: Us: điện áp (pha) tức thời của hệ thống, kV; UC: điện áp (pha) tức thời trên dàn tụ, kV; C: điện dung trạm tụ, F; Bảng 2.
