TỔNG QUAN HỌC THUẬT VÀ MÔ TẢ GIÁO TRÌNH MÔ ĐUN: THỰC TẬP NGUỘI (MĐ13)

Tổng quan về giáo trình

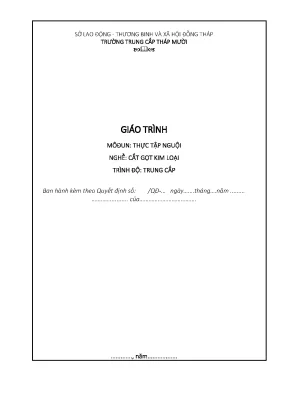

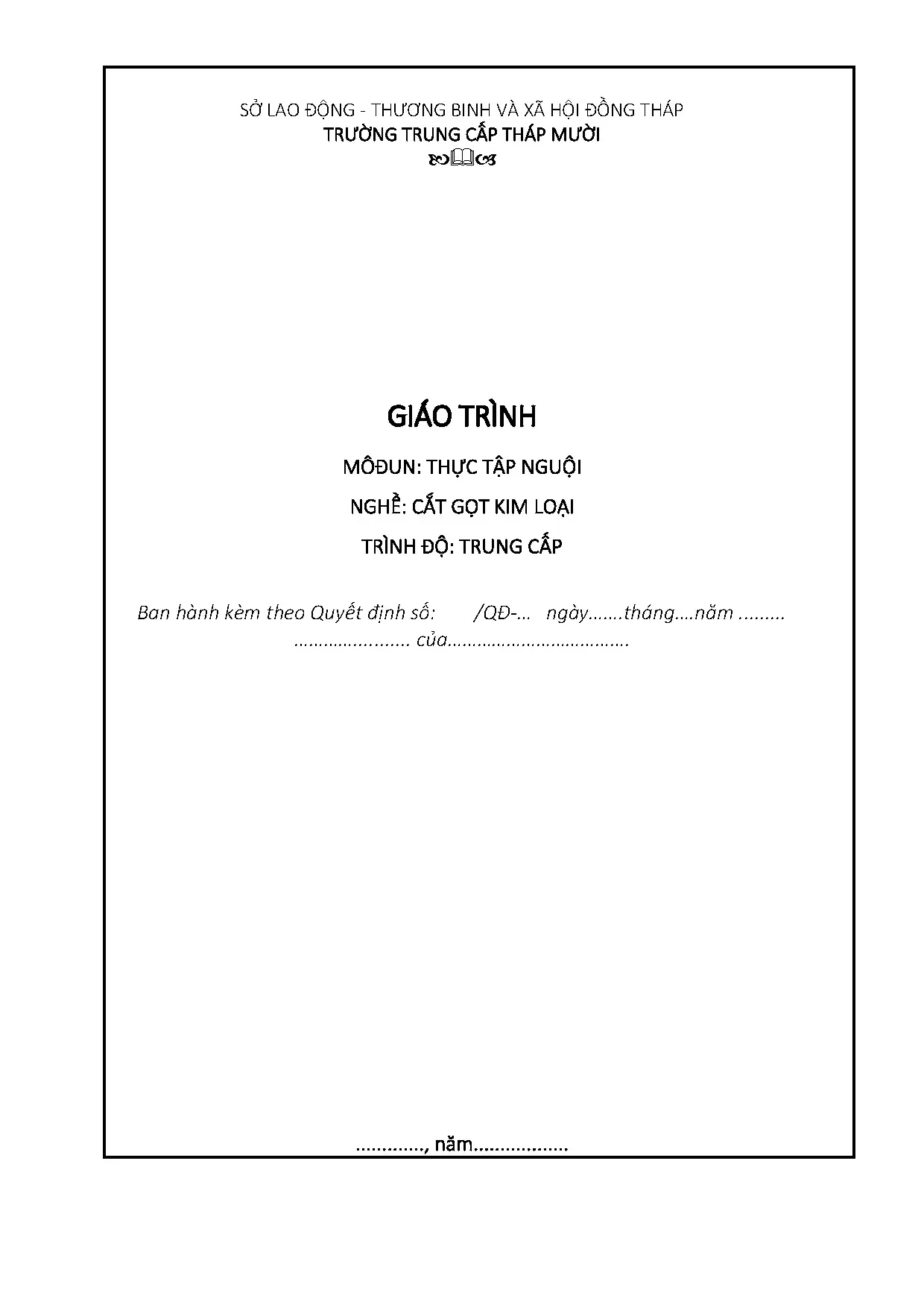

Giáo trình mô đun "Thực tập nguội" (mã số: MĐ13) được biên soạn bởi tập thể giáo viên chuyên ngành Cơ khí chế tạo thuộc Trường Trung cấp Tháp Mười, trực thuộc Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp. Đây là tài liệu giảng dạy thuộc khối kiến thức chuyên môn nghề bắt buộc trong chương trình đào tạo nghề Cắt gọt kim loại ở trình độ Trung cấp. Trong tiến trình đào tạo, mô đun MĐ13 được bố trí giảng dạy tại học kỳ 2, đóng vai trò bản lề sau khi người học đã hoàn thành các môn học và mô đun cơ sở kỹ thuật.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện:

  • Về kiến thức: Cung cấp kiến thức về cấu tạo, vật liệu chế tạo các dụng cụ gia công nguội (mũi vạch, cưa, giũa, mũi khoan, tarô, bàn ren); giải thích trình tự các bước thực hiện nguyên công nguội; nhận diện các dạng sai hỏng, nguyên nhân cơ học và biện pháp phòng ngừa.
  • Về kỹ năng: Người học thực hiện thành thạo các thao tác vạch dấu mặt phẳng và vạch dấu khối; cưa cắt phôi kim loại dạng dẹt, tròn, ống; giũa đạt độ phẳng, song song và vuông góc; khoan lỗ đạt vị trí tương quan; cắt ren trong và ren ngoài bằng dụng cụ cầm tay bảo đảm dung sai kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Xây dựng tính kỷ luật, ý thức chấp hành quy trình kỹ thuật, bảo đảm an toàn lao động và vệ sinh công nghiệp trong môi trường xưởng cơ khí.

Cấu trúc giáo trình gồm 7 bài học chuyên đề và hệ thống câu hỏi ôn tập, tiếp cận theo mô hình tích hợp giữa nguyên lý kỹ thuật cắt gọt và quy trình thực hành thao tác. Điểm đặc thù của tài liệu là tập trung mô tả chi tiết thông số hình học của dụng cụ cắt, phân tích cơ chế tạo phoi và chuẩn hóa thao tác thủ công kết hợp thiết bị bán tự động.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia nội dung thành các bài học nghiệp vụ cụ thể:

  • Bài 1: Thực hiện công tác an toàn lao động và vệ sinh công nghiệp
    Quy định kiểm tra thiết bị (bàn nguội, êtô, đồ gá, đèn chiếu sáng cá nhân); quy tắc định vị chiều cao êtô phù hợp tầm vóc; nguyên tắc sắp xếp mặt bằng làm việc (vật cầm tay phải để bên phải, tay trái để bên trái, dụng cụ đo kiểm đặt trên giá/hộp riêng); quy trình thu dọn phoi và bàn giao ca.

  • Bài 2: Vạch dấu
    Khái niệm xác định giới hạn gia công dựa trên bản vẽ; cấu tạo mũi vạch bằng thép tôi cứng, đài vạch, bàn máp, mũi chấm dấu; nguyên tắc chọn chuẩn lấy dấu (trùng chuẩn thiết kế, chọn mặt gia công tinh, cạnh đối xứng); quy trình vạch dấu ke cửa trên phôi tôn phẳng $120 \times 120\text{ mm}$ (dày $0{,}8 - 1\text{ mm}$) và vạch dấu phôi khối trụ $\Phi 25 \times 80\text{ mm}$.

  • Bài 3: Cưa, cắt kim loại
    Cấu tạo khung cưa (loại liền, loại rời), lưỡi cưa; góc hình học răng cưa ($\alpha, \beta, \gamma, \delta$); phương pháp mở mạch cưa (thưa, vừa, lượn sóng); tư thế đứng góc $45^\circ$, phân phối lực đẩy - kéo; quy trình cưa thép dẹt ($4 \times 40 \times 150\text{ mm}$), thép tròn ($\Phi 50 \times 150\text{ mm}$), thép ống ($\Phi 60 \times 150\text{ mm}$); cấu tạo và nguyên lý vận hành máy cắt phôi tấm lưỡi thẳng và máy cắt đĩa quay.

  • Bài 4: Giũa kim loại
    Đặc điểm cấu tạo thân giũa và đuôi giũa; phân loại theo tiết diện (dẹp, vuông, tam giác góc $60^\circ - 90^\circ$, tròn, lòng mo góc $< 60^\circ$) và mật độ răng (giũa thô, giũa tinh); kỹ thuật tra/tháo cán giũa; nguyên lý cân bằng mômen lực hai tay để khắc phục hiện tượng phôi bị cong (bị mo); quy trình giũa phôi thép $\Phi 28 \times 100\text{ mm}$.

  • Bài 6: Khoan kim loại
    Cấu tạo mũi khoan xoắn gồm phần cắt gọt (2 lưỡi cắt chính, 2 lưỡi cắt phụ, 1 lưỡi cắt ngang), phần định hướng (độ côn giảm $0{,}03 - 0{,}1\text{ mm} / 100\text{ mm}$ chiều dài), phần cổ và chuôi (chuôi trụ cho đường kính $< 12\text{ mm}$, chuôi côn Mooc cho đường kính $> 12\text{ mm}$); kỹ thuật mài sửa góc mũi khoan $\varphi = 60^\circ$; phương pháp khoan mặt cong, mặt nghiêng và ống trụ.

  • Bài 7: Cắt ren
    Cấu tạo dụng cụ tarô ren trong, bàn ren cắt ren ngoài; quy trình cắt ren tay và biện pháp đề phòng gãy tarô, cháy ren.

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết cắt gọt: Xác lập mối tương quan hình học của dụng cụ cắt qua công thức $\alpha + \beta + \gamma = 90^\circ$ (góc sau $\alpha$, góc nêm $\beta$, góc trước $\gamma$) và góc sắc $\delta = \alpha + \beta$.
  • Khoa học vật liệu dụng cụ: Ứng dụng thép cacbon dụng cụ Y10, Y12, Y12A và thép gió P9 trong chế tạo lưỡi cưa; kỹ thuật nhiệt luyện tăng độ cứng phần thân giũa và mũi vạch.
  • Nguyên lý chuẩn công nghệ: Hệ thống hóa phương pháp chọn chuẩn vạch dấu thống nhất với chuẩn thiết kế, bảo đảm phân bố lượng dư gia công hợp lý.
  • Nguyên lý truyền động cơ học: Cơ chế biến đổi chuyển động quay thành chuyển động tịnh tiến qua hệ thanh truyền - cam - buly ở máy cắt lưỡi thẳng và truyền động trực tiếp ở máy cắt đĩa.

Kỹ năng phát triển

  • Kỹ năng đo kiểm cơ khí: Sử dụng chính xác thước lá, thước cặp, panme, êke, compa, thước góc để kiểm tra kích thước, độ phẳng và độ vuông góc.
  • Kỹ năng thao tác cầm tay: Kiểm soát nhịp độ cưa/giũa đạt tần số 30–40 lần/phút (nâng cao đến 60 lần/phút), phân bổ lực tỳ đè và giữ cân bằng phương chuyển động.
  • Kỹ năng vận hành thiết bị: Thao tác vận hành máy cắt tôn qua bàn đạp chân ở chế độ AUTOMATIC/MANUAL, vận hành máy cắt đĩa và máy mài hai đá.
  • Kỹ năng nhận diện và xử lý sai hỏng: Khắc phục các lỗi lệch mạch cưa, mẻ răng cưa, sai lệch chuẩn vạch dấu, bề mặt giũa bị cong võng, lỗ khoan bị xiên hoặc vỡ mép.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp chuyên ngành kỹ thuật, kết nối trực tiếp giữa phần giảng giải lý thuyết cấu tạo và các bài tập thao tác tại xưởng thực hành. Mỗi bài học được thiết kế theo trình tự chuẩn mực: xác định mục tiêu nhận thức $\rightarrow$ phân tích cấu tạo/nguyên lý thiết bị $\rightarrow$ hướng dẫn các bước công nghệ $\rightarrow$ phân tích các dạng sai hỏng, nguyên nhân và cách đề phòng $\rightarrow$ triển khai bài tập thực hành $\rightarrow$ kiểm tra sản phẩm và vệ sinh công nghiệp.

Hệ thống bài tập thực hành được xây dựng trên các mẫu phôi định lượng cụ thể:

  • Vạch dấu chi tiết ke cửa trên tôn phẳng kích thước $120 \times 120\text{ mm}$ (dày $0{,}8 - 1\text{ mm}$).
  • Lấy dấu đường tâm, dấu khối trên phôi tròn $\Phi 25 \times 80\text{ mm}$.
  • Cưa cắt phôi thép dẹt $4 \times 40 \times 150\text{ mm}$, thép tròn $\Phi 50 \times 150\text{ mm}$, thép ống $\Phi 60 \times 150\text{ mm}$.
  • Giũa phẳng và kiểm tra góc vuông trên phôi thép $\Phi 28 \times 100\text{ mm}$.
  • Mài sửa mũi khoan với dưỡng kiểm góc $\varphi = 60^\circ$ và khoan lỗ định vị.

Phương pháp đánh giá kết quả học tập căn cứ vào các tiêu chí kỹ thuật đo lường khách quan:

  • Độ chính xác kích thước hình học (kiểm tra bằng thước cặp, panme).
  • Độ phẳng bề mặt và độ vuông góc các cạnh (kiểm tra bằng thước góc, bàn máp).
  • Mức độ sắc nét của đường vạch dấu, tâm chấm dấu và độ nhẵn mạch cắt.
  • Ý thức chấp hành quy chuẩn an toàn (tư thế đứng, bố trí bàn nguội, không sử dụng găng tay khi khoan, cố định chắc chắn phôi trên êtô).

Đối với hoạt động tự học, giáo trình cung cấp bảng chỉ dẫn xử lý sự cố thiết bị và hệ thống câu hỏi lý thuyết cuối mỗi bài, cho phép học sinh tự rà soát kiến thức nguyên lý trước khi bước vào ca thực hành.

Điểm nổi bật và cập nhật

  • Tính chuẩn hóa trong tổ chức nơi làm việc: Giáo trình thiết lập các quy tắc khoa học về bố trí mặt bằng gia công cơ nguội, từ phương pháp căn chỉnh chiều cao êtô theo tầm vóc cơ thể (khuỷu tay đặt lên êtô, ngón tay chạm cằm) đến quy tắc phân vùng dụng cụ theo tần suất sử dụng và tay thuận.
  • Tích hợp thiết bị cơ khí bán tự động: Bên cạnh các kỹ năng nguội tay truyền thống, giáo trình bổ sung quy trình vận hành máy cắt phôi tấm lưỡi thẳng và máy cắt đĩa tốc độ cao, bao gồm cả bảng mã lỗi vận hành điện và cơ khí (xử lý sự cố áp-tô-mát nhảy, lỗi nút CONTROL, kẹt cữ chặn).
  • Phân tích cơ chế biến dạng và sai hỏng: Tài liệu giải thích bản chất vật lý của các sai số thao tác. Điển hình là phân tích nguyên nhân hiện tượng phôi giũa bị cong (bị mo) xuất phát từ sự chênh lệch mômen lực giữa tay cầm cán và tay tỳ đầu giũa ở các thời điểm đầu và cuối hành trình cắt.
  • Quy chuẩn kỹ thuật gia công lỗ và rãnh: Đưa ra các giải pháp xử lý chuyên biệt trong thực tế như tạo mặt phẳng phụ $A$ bằng phương pháp đục/giũa trước khi khoan trên bề mặt cong hoặc mặt nghiêng, và sử dụng đoạn kim loại tròn lót trong lòng ống khi khoan để tránh mẻ lưỡi cắt.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học sinh: Học sinh trình độ Trung cấp chuyên ngành Cắt gọt kim loại, Công nghệ chế tạo máy, Cơ khí sửa chữa. Mô đun được học tại học kỳ 2 để chuẩn bị bước vào các mô đun gia công máy (tiện, phay, bào, mài).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở kỹ thuật, bao gồm:
    • Vẽ kỹ thuật cơ khí: Nắm vững phương pháp đọc bản vẽ chi tiết, hình chiếu và ký hiệu dung sai.
    • Dung sai lắp ghép và Đo lường kỹ thuật: Hiểu biết về cấp chính xác và kỹ năng sử dụng dụng cụ đo kiểm.
    • Vật liệu học cơ khí: Nhận biết cơ tính các loại thép cacbon và thép hợp kim.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn để biên soạn giáo án lý thuyết tích hợp, lập bảng phiếu hướng dẫn thực hành và thiết kế tiêu chí chấm điểm kỹ năng gia công nguội.
  • Kỹ thuật viên xưởng: Dùng làm tài liệu tham khảo cho công nhân tại các xưởng cơ khí thực hiện công đoạn sửa nguội khuôn mẫu, nguội lắp ráp và mài sửa dụng cụ cắt cầm tay.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn phục vụ học sinh trình độ Trung cấp nghề Cắt gọt kim loại thuộc hệ thống giáo dục nghề nghiệp, đồng thời là tài liệu nền tảng cho sinh viên cao đẳng kỹ thuật cơ khí và thợ sửa chữa cơ khí xưởng.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn học cơ sở về Vẽ kỹ thuật, Vật liệu cơ khí và Kỹ thuật đo lường để có thể đọc hiểu bản vẽ chi tiết, nhận biết mác thép (Y10, Y12, P9) và sử dụng thành thạo thước cặp, panme, êke.

3. Điểm khác biệt của giáo trình so với các tài liệu gia công cơ khí khác là gì?

Tài liệu tập trung chuyên sâu vào kỹ năng nguội nền tảng, thiết lập mối liên kết chặt chẽ giữa thông số góc hình học dụng cụ cắt ($\alpha, \beta, \gamma$) với kỹ năng phân phối lực tay, đồng thời tích hợp hướng dẫn vận hành an toàn các loại máy cắt tấm và máy cắt đĩa.

4. Làm thế nào để tự học và rèn luyện kỹ năng nguội hiệu quả theo giáo trình?

Học viên cần nắm vững quy tắc an toàn xưởng, phân tích kỹ sơ đồ tư thế đứng góc $45^\circ$, rèn luyện kỹ năng giữ thăng bằng giũa để tránh bề mặt bị mo, và luôn đối chiếu sản phẩm với bản vẽ kỹ thuật bằng các dụng cụ đo kiểm sau mỗi bước gia công.

5. Giáo trình có những tài liệu và bài tập bổ trợ nào đi kèm?

Giáo trình cung cấp các bài tập gia công mẫu trên phôi thép thực tế (thép dẹt, tròn, ống, tôn tấm), quy trình vận hành thiết bị, bảng phân loại nguyên nhân sai hỏng cơ học và hệ thống câu hỏi ôn tập tổng kết cuối mỗi bài học.

Kết luận

Giáo trình mô đun "Thực tập nguội" (MĐ13) của Trường Trung cấp Tháp Mười là tài liệu giảng dạy kỹ thuật chuẩn mực, hệ thống hóa đầy đủ các nguyên công nguội cơ bản trong lĩnh vực chế tạo máy. Nội dung tài liệu xây dựng lộ trình học tập logic: bắt đầu từ công tác an toàn xưởng $\rightarrow$ kỹ thuật chọn chuẩn và vạch dấu $\rightarrow$ rèn luyện kỹ năng cắt gọt cơ bản (cưa, giũa, khoan) $\rightarrow$ kỹ thuật cắt ren và vận hành thiết bị máy bổ trợ. Đây là cơ sở kỹ thuật trực tiếp phục vụ đào tạo nghề Cắt gọt kim loại, cung cấp kiến thức nền tảng cho các công đoạn sửa nguội khuôn, lắp ráp và gia công cơ khí chính xác.
