TỔNG QUAN VỀ GIÁO TRÌNH VÀ VỊ TRÍ HỌC THUẬT

Tổng quan về giáo trình (250-300 từ)

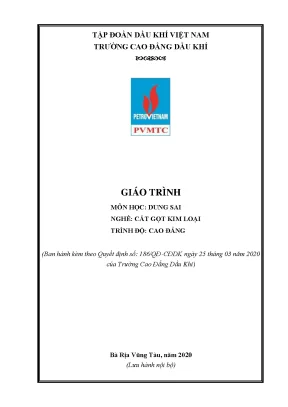

Giáo trình Dung sai (Mã môn học: CK19MH05) là tài liệu đào tạo chuyên môn thuộc Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam), được ban hành chính thức theo Quyết định số 186/QĐ-CĐDK ngày 25 tháng 03 năm 2020. Tài liệu do tổ bộ môn Cơ khí biên soạn với sự chủ biên của Đào Thị Phương Hoa và tác giả tham gia Lê Anh Dũng.

Trong cấu trúc chương trình đào tạo nghề Cắt gọt kim loại trình độ Cao đẳng (tổng thời lượng 2.565 giờ, 108 tín chỉ), môn học Dung sai được xếp vào nhóm môn học, mô đun kỹ thuật cơ sở (gồm 20 tín chỉ/360 giờ). Môn học được bố trí giảng dạy sau các môn học chung (Chính trị, Pháp luật, Tin học, Tiếng Anh) và các môn cơ sở liên quan như Vẽ kỹ thuật (CK19MH01, CK19MH02), Cơ kỹ thuật (CK19MH03), Vật liệu cơ khí (CK19MH04), đồng thời đóng vai trò tiên quyết trước khi người học thực hiện các mô đun chuyên môn nghề như Gia công trên máy tiện (CG19MĐ02, CG19MĐ07), máy phay (CG19MĐ04, CG19MĐ09), máy mài (CG19MĐ06) và máy gia công CNC.

Mục tiêu học tập của giáo trình được xác định rõ qua ba chuẩn đầu ra:

  • Về kiến thức (A1): Giải thích đúng các quy ước về dung sai, sai lệch, kiểu lắp, sai số hình dạng, sai lệch vị trí và độ nhám bề mặt theo Tiêu chuẩn Việt Nam (TCVN); hiểu nguyên lý làm việc của các dụng cụ đo kiểm.
  • Về kỹ năng (B1): Tính toán chính xác các thông số sai lệch, xác định đặc tính lắp ghép, ghi đúng ký hiệu kỹ thuật lên bản vẽ cơ khí và thực hiện thao tác đo kích thước bằng thiết bị chuyên dụng.
  • Về năng lực tự chủ và trách nhiệm (C1): Rèn luyện ý thức tuân thủ kỷ luật kỹ thuật và an toàn lao động trong môi trường gia công cơ khí.

Cấu trúc giáo trình gồm 6 chương lý thuyết kết hợp bài tập tính toán, tiếp cận từ các nguyên lý tiêu chuẩn hóa đo lường đến dung sai các mối ghép điển hình và kỹ thuật sử dụng dụng cụ đo trong ngành chế tạo, sửa chữa thiết bị cơ khí dầu khí.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Giáo trình phân bố thời lượng 45 giờ (42 giờ lý thuyết, 3 giờ kiểm tra) qua 6 chương có tính logic lũy tiến chặt chẽ:

  • Chương 1: Các khái niệm cơ bản về dung sai lắp ghép (10 giờ lý thuyết): Giới thiệu tính đổi lẫn chức năng; định nghĩa kích thước danh nghĩa ($D, d$), kích thước thực ($D_t, d_t$), kích thước giới hạn ($D_{max}, D_{min}, d_{max}, d_{min}$); sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$); công thức tính dung sai $T_D = ES - EI$, $T_d = es - ei$; phân loại 3 nhóm lắp ghép (lắp lỏng, lắp chặt, lắp trung gian) và phương pháp biểu diễn sơ đồ phân bố miền dung sai.
  • Chương 2: Hệ thống dung sai lắp ghép bề mặt trơn (9 giờ lý thuyết, 1 giờ kiểm tra): Thiết lập hệ thống tiêu chuẩn theo TCVN 2244-77 và TCVN 2245-77; 20 cấp chính xác (từ $IT01, IT0, IT1$ đến $IT18$); công thức tính đơn vị dung sai $i = 0{,}45\sqrt[3]{D} + 0{,}001D$; phân chia 13 khoảng kích thước cơ bản và 22 khoảng trung gian cho dải kích thước danh nghĩa đến 500 mm; phân tích hệ thống lỗ cơ bản (ký hiệu $H$, $EI = 0$) và hệ thống trục cơ bản (ký hiệu $h$, $es = 0$); 28 dãy sai lệch cơ bản (chữ in hoa cho lỗ, chữ thường cho trục).
  • Chương 3: Dung sai hình dạng, vị trí và nhám bề mặt (9 giờ lý thuyết, 1 giờ kiểm tra): Phân tích các yếu tố sai số hình học; sai lệch hình dạng mặt phẳng (độ phẳng, độ thẳng); sai lệch hình dạng mặt trụ (độ không trụ, độ tròn, độ ovan, độ méo, độ côn, độ phình, độ thắt); sai lệch vị trí (độ song song, độ vuông góc, độ đối xứng, độ đảo hướng tâm); nhám bề mặt theo TCVN 2511-78 với hai chỉ tiêu sai lệch trung bình số học $Ra$ và chiều cao nhấp nhô 10 điểm $Rz$ qua 14 cấp độ nhám; quy tắc ghi ký hiệu lên bản vẽ kỹ thuật.
  • Chương 4: Dung sai kích thước và lắp ghép của các mối ghép thông dụng (5 giờ lý thuyết):
    • Mối ghép ổ lăn: Cấu tạo, 5 cấp chính xác (0, 6, 5, 4, 2 theo TCVN 1480-84), dạng tải trọng tác dụng (chu kỳ, cục bộ, dao động), quy ước ký hiệu 4 đến 7 chữ số và cách chọn kiểu lắp.
    • Mối ghép then và then hoa: Tiêu chuẩn then bằng TCVN 2266-77 ($h9$, $P9$, $N9$, $JS9$, $D10$); mối ghép then hoa theo TCVN 2324-78 với 3 phương pháp định tâm (đường kính ngoài $D$, đường kính trong $d$, bề rộng then $b$).
    • Mối ghép ren: Các thông số hình học ren hệ mét (đường kính ngoài $d$, đường kính trong $d_1$, đường kính trung bình $d_2$, bước ren $p_r$, chiều cao lý thuyết $H$, góc profin $\alpha = 60^\circ$) và ảnh hưởng đến tính lắp lẫn.
  • Chương 5: Các khái niệm cơ bản trong đo lường (1 giờ lý thuyết): Đơn vị đo, hệ thống đơn vị đo lường pháp định, phân loại phương pháp kiểm tra và đo lường trong chế tạo cơ khí.
  • Chương 6: Dụng cụ đo thông dụng trong cơ khí (8 giờ lý thuyết, 1 giờ kiểm tra): Nguyên lý cấu tạo, phạm vi đo, quy tắc đọc số đo và bảo quản các dụng cụ đo điển hình: thước cặp, panme và đồng hồ so.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống lý thuyết đo lường và dung sai dựa trên các tiêu chuẩn quốc gia:

  1. Học thuyết về tính đổi lẫn chức năng: Cơ sở phân chia đổi lẫn hoàn toàn và không hoàn toàn, mối quan hệ giữa độ chính xác gia công và tính kinh tế sản xuất.
  2. Mô hình toán học sai lệch và dung sai: Xác lập công thức tính trị số độ hở ($S_{max}, S_{min}, S_{tb}$), độ dôi ($N_{max}, N_{min}, N_{tb}$) và dung sai lắp ghép ($T_S, T_N, T_T = T_D + T_d$).
  3. Hệ thống quy chuẩn TCVN: Bản chất kỹ thuật của việc chọn hệ thống lỗ cơ bản (kinh tế hơn do giảm thiểu chủng loại dụng cụ cắt gọt định hình như mũi khoan, dao khoét, dao doa) so với hệ thống trục cơ bản.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Xác định giới hạn sai lệch, phân tích dung sai chi tiết gia công để kết luận sản phẩm đạt yêu cầu (thành phẩm), cần sửa đổi (thứ phẩm: khi $d_t > d_{max}$ hoặc $D_t < D_{min}$) hay loại bỏ (phế phẩm: khi $d_t < d_{min}$ hoặc $D_t > D_{max}$).
  • Kỹ năng đọc và lập bản vẽ: Đọc hiểu và thể hiện đúng các ký hiệu miền dung sai (ví dụ: $\varnothing 50H8$, $\varnothing 60g4$, mối ghép $\varnothing 50\frac{H6}{m6}$), ký hiệu độ nhám ($Ra, Rz$) và ký hiệu sai số vị trí tương quan.
  • Kỹ năng đo kiểm thực hành: Sử dụng đúng thao tác các thiết bị kiểm tra kích thước thẳng và biên dạng trong cơ khí (thước cặp, panme, đồng hồ so).

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình thiết lập quy chuẩn phương pháp sư phạm bám sát quy chế đào tạo nghề trình độ cao đẳng, kết hợp giữa truyền thụ kiến thức và phát triển kỹ năng phân tích độc lập:

Phương pháp tiếp cận sư phạm

  • Đối với giảng viên: Áp dụng phương pháp giảng dạy tích cực bao gồm diễn giảng cô đọng, thuyết trình ngắn, đặt vấn đề kỹ thuật thực tế, giao bài tập tình huống liên quan đến chọn kiểu lắp trong thiết bị cơ khí dầu khí và điều phối thảo luận nhóm.
  • Đối với người học: Thực hiện quy trình tự học bắt buộc: chuẩn bị tài liệu, nghiên cứu bài học trước khi đến lớp; tổ chức học tập nhóm nhỏ từ 4 đến 6 người. Mỗi thành viên chịu trách nhiệm thực hiện từng phần nội dung trong chủ đề thảo luận, sau đó tổng hợp, ghi chép và nộp báo cáo nhóm.

Quy định đánh giá và kiểm tra

Quy trình đánh giá kết quả học tập tuân thủ Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

  • Điều kiện dự thi: Học viên phải tham dự tối thiểu 70% tổng số tiết học lý thuyết; nghỉ học quá 30% số tiết phải học lại môn học.
  • Cơ cấu điểm học phần:
    • Điểm quá trình (Trọng số 40%): Gồm 01 bài kiểm tra thường xuyên sau 15 giờ học (hình thức hỏi miệng/vấn đáp, kiểm tra các chuẩn $A1, B1, C1$) và 01 bài kiểm tra định kỳ sau 30 giờ học (hình thức viết/trắc nghiệm/bài tập).
    • Điểm thi kết thúc môn học (Trọng số 60%): Đánh giá toàn diện các chuẩn đầu ra sau 45 giờ học bằng hình thức tự luận hoặc trắc nghiệm kết hợp bài tập thực hành tính toán.
  • Thang điểm: Điểm thành phần và điểm tổng kết tính theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy chế đào tạo tín chỉ.

Điểm nổi bật và cập nhật kỹ thuật (250-300 từ)

Tài liệu thể hiện rõ tính hệ thống và sự chuẩn hóa theo các tiêu chuẩn kỹ thuật hiện hành của nhà nước và ngành cơ khí:

  • Cập nhật hệ thống tiêu chuẩn: Giáo trình dẫn giải quá trình chuyển đổi từ bộ tiêu chuẩn cũ (TCVN 20-63 đến TCVN 42-63) sang áp dụng hệ thống tiêu chuẩn TCVN 2244-77 và TCVN 2245-77 đối với dung sai lắp ghép bề mặt trơn cho kích thước đến 3.150 mm, TCVN 2511-78 cho nhám bề mặt, TCVN 1480-84 cho ổ lăn, TCVN 2266-77 cho then và TCVN 2324-78 cho then hoa. Việc chuyển đổi này tạo sự đồng bộ với tiêu chuẩn quốc tế (ISO), bảo đảm tính đổi lẫn của phụ tùng thay thế.
  • Gắn liền thực tiễn sản xuất và kinh tế chế tạo: Phân tích bản chất kinh tế khi chọn hệ thống lắp ghép. Cụ thể, giáo trình chứng minh tính ưu tiên của hệ thống lỗ cơ sở trong chế tạo máy: gia công lỗ chính xác đòi hỏi dao định kích thước chuyên biệt (mũi khoan, dao khoét, doa, calip trục), trong khi gia công trục có thể dùng dao tiện và đá mài thông thường điều chỉnh linh hoạt.
  • Ứng dụng thực tế chuyên ngành: Các ví dụ tính toán, chọn kiểu lắp ghép ổ lăn, mối then trên trục truyền động và profin ren đều được liên hệ trực tiếp với các thiết bị vận hành, khoan khai thác và sửa chữa trong ngành dầu khí và chế tạo máy.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên mục tiêu: Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên trình độ Cao đẳng và Trung cấp thuộc nghề Cắt gọt kim loại, nghề Sửa chữa thiết bị chế biến dầu khí, Vận hành thiết bị khoan khai thác, Hàn và Cơ khí chế tạo máy.
  • Yêu cầu tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức đại cương và các môn kỹ thuật cơ sở nền tảng, đặc biệt là Vẽ kỹ thuật 1 (CK19MH01 - 2 tín chỉ/45 giờ), Vẽ kỹ thuật 2 (CK19MH02 - 3 tín chỉ/75 giờ), Cơ kỹ thuật (CK19MH03 - 4 tín chỉ/60 giờ) và Vật liệu cơ khí (CK19MH04 - 3 tín chỉ/45 giờ) để có khả năng đọc bản vẽ và hiểu cơ tính vật liệu trước khi phân tích sai số gia công.
  • Ứng dụng đối với giảng viên và tự học:
    • Đối với giảng viên: Tài liệu đóng vai trò là khung phân phối chuẩn mực về nội dung giảng dạy, ngân hàng câu hỏi thảo luận và tiêu chuẩn đánh giá kết quả học tập cho môn học 3 tín chỉ.
    • Đối với người học và kỹ thuật viên: Tài liệu là cẩm nang tra cứu thông số kỹ thuật chuẩn (bảng cấp chính xác $IT$, bảng trị số khoảng kích thước danh nghĩa, sơ đồ lắp ghép then hoa và ổ lăn) phục vụ quá trình làm việc tại phân xưởng gia công.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được thiết kế cho người học trình độ Cao đẳng và Trung cấp các ngành kỹ thuật cơ khí, đặc biệt là nghề Cắt gọt kim loại và Sửa chữa thiết bị chế biến dầu khí thuộc hệ thống đào tạo nghề của Trường Cao đẳng Dầu khí.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học môn Dung sai?

Người học cần hoàn thành kiến thức về Vẽ kỹ thuật (đọc hiểu hình chiếu, hình cắt, mặt cắt bản vẽ cơ khí) và Vật liệu cơ khí (đặc tính biến dạng nhiệt, cơ tính kim loại) để tiếp thu các khái niệm về sai số, chuỗi kích thước và nhám bề mặt.

3. Giáo trình phân loại các nhóm lắp ghép như thế nào?

Theo tiêu chuẩn TCVN 2244-77 trích dẫn trong giáo trình, lắp ghép được chia thành 3 nhóm:

  • Lắp lỏng (có độ hở $S$): Kích thước lỗ luôn lớn hơn kích thước trục ($S = D_t - d_t > 0$).
  • Lắp chặt (có độ dôi $N$): Kích thước lỗ luôn nhỏ hơn kích thước trục ($N = d_t - D_t > 0$).
  • Lắp trung gian: Miền dung sai của lỗ và trục đan xen nhau, tạo ra độ hở hoặc độ dôi tùy theo kích thước thực tế sau gia công.

4. Phương pháp tự học giáo trình đạt hiệu quả cao nhất là gì?

Người học cần kết hợp đọc trước lý thuyết từng chương, làm bài tập tính toán sai lệch ($es, ei, ES, EI$) và vẽ sơ đồ phân bố miền dung sai; đồng thời tham gia thảo luận nhóm từ 4-6 người để giải quyết các tình huống chọn kiểu lắp thực tế do giảng viên giao.

5. Giáo trình có những tài liệu bổ trợ và tham khảo nào đi kèm?

Tài liệu biên soạn dựa trên 5 giáo trình chuẩn quốc gia:

  1. Giáo trình Đo lường kỹ thuật – Sở GD&ĐT Hà Nội (NXB Hà Nội).
  2. Dung sai lắp ghép – Nguyễn Văn Yến (NXB Giáo dục).
  3. Giáo trình Dung sai lắp ghép & Kỹ thuật đo lường – Bộ GD&ĐT (NXB Giáo dục Việt Nam).
  4. Giáo trình Dung sai lắp ghép & Kỹ thuật đo lường – Ninh Đức Tốn (NXB Giáo dục).
  5. Dung sai & Lắp ghép – Hà Văn Vui (NXB Khoa học Kỹ thuật).

Kết luận (150 từ)

Giáo trình môn học Dung sai (CK19MH05) cung cấp hệ thống kiến thức chuẩn hóa về dung sai kích thước, sai số hình học, nhám bề mặt và phương pháp đo kiểm cơ khí theo hệ thống TCVN. Nội dung tài liệu là cầu nối chuyển tiếp bắt buộc từ kiến thức hình học thuần túy của Vẽ kỹ thuật sang các kỹ năng gia công cơ khí chính xác tại xưởng thực hành. Lộ trình học tập đề xuất cho người học là hoàn thành toàn diện 6 chương lý thuyết kết hợp giải bài tập tính sai lệch trên lớp, làm cơ sở thực hiện các mô đun chuyên sâu tiếp theo gồm Gia công trên máy tiện (CG19MĐ02, CG19MĐ07), Gia công trên máy phay (CG19MĐ04, CG19MĐ09) và Gia công CNC (CG19MĐ03, CG19MĐ05, CG19MĐ08, CG19MĐ10) trong chương trình đào tạo Cắt gọt kim loại.
