Tổng quan về giáo trình

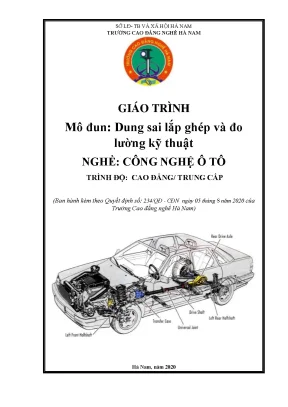

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (Mã số mô đun: MH 08) là tài liệu đào tạo chuyên môn nghề được biên soạn theo chương trình khung của Trường Cao đẳng nghề Hà Nam (thuộc Sở Lao động - Thương binh và Xã hội tỉnh Hà Nam), ban hành kèm theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020. Giáo trình do tập thể tác giả thuộc Trường Cao đẳng nghề Hà Nam biên soạn, bao gồm: ThS. Nguyễn Thị Thu Hằng (Chủ biên), ThS. Nguyễn Thanh Tùng, KS. Phan Hưng Long và KS. Nguyễn Quang Hiển.

Về vị trí trong chương trình đào tạo, mô đun MH 08 được xếp vào khối môn học/mô đun kỹ thuật cơ sở bắt buộc, bố trí giảng dạy sau các môn học chung và các môn học kỹ thuật cơ sở ban đầu nhằm phục vụ trực tiếp cho nghề Công nghệ ô tô ở cả hai trình độ đào tạo: Cao đẳng và Trung cấp.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học hệ thống kiến thức toàn diện và kỹ năng thực hành đo kiểm cơ khí, bao gồm:

  • Trình bày và giải thích hệ thống tiêu chuẩn dung sai lắp ghép theo Tiêu chuẩn Việt Nam (TCVN 192-66, TCVN 2244-77, TCVN 2511-95).
  • Xác định bản chất, đặc điểm và ký hiệu của các mối lắp ghép (lắp lỏng, lắp chặt, lắp trung gian) trong hai hệ thống: hệ thống lỗ cơ sở và hệ thống trục cơ sở.
  • Trình bày cấu tạo, nguyên lý hoạt động, phương pháp sử dụng và quy trình bảo dưỡng các thiết bị, dụng cụ đo thông dụng trong cơ khí.
  • Chuyển đổi chính xác các ký hiệu dung sai thành trị số gia công tương ứng trên bản vẽ kỹ thuật.
  • Đo kiểm chính xác kích thước và phát hiện các sai lệch hình học (độ không song song, không vuông góc, không đồng trục, không tròn, độ nhám bề mặt) nhằm kiểm soát chất lượng sản phẩm chi tiết cơ khí ô tô.

Giáo trình được cấu trúc thành 2 chương chính:

  • Chương 1 (MH 08-01): Các khái niệm về hệ thống dung sai lắp ghép (từ trang 6).
  • Chương 2 (MH 08-02): Dụng cụ đo thông dụng trong cơ khí (từ trang 34).
  • Phần Tài liệu tham khảo (trang 56).

Cách tiếp cận của tài liệu là đi từ cơ sở lý thuyết giải tích đến bài tập định lượng mẫu, kết hợp hướng dẫn thao tác cơ học trên các dụng cụ đo kiểm thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

1. Chương 1: Các khái niệm về hệ thống dung sai lắp ghép (MH 08-01)

  • Tính đổi lẫn chức năng: Bản chất của tính lắp lẫn hoàn toàn và lắp lẫn không hoàn toàn; ý nghĩa kinh tế - kỹ thuật trong sản xuất hàng loạt và sửa chữa thay thế phụ tùng ô tô (như piston, xéc măng, ổ lăn, bulông - đai ốc).
  • Hệ thống kích thước và sai lệch: Định nghĩa kích thước danh nghĩa ($D, d$), kích thước thực ($D_t, d_t$), kích thước giới hạn lớn nhất ($D_{max}, d_{max}$) và nhỏ nhất ($D_{min}, d_{min}$). Bảng kích thước ưu tiên tiêu chuẩn từ $1\text{ mm}$ đến $500\text{ mm}$ theo TCVN 192-66.
  • Sai lệch giới hạn và dung sai: Sai lệch giới hạn trên ($ES = D_{max} - D$, $es = d_{max} - d$), sai lệch giới hạn dưới ($EI = D_{min} - D$, $ei = d_{min} - d$), sai lệch cơ bản theo TCVN 2244-77. Trị số dung sai chi tiết: $$IT_D = D_{max} - D_{min} = ES - EI$$ $$IT_d = d_{max} - d_{min} = es - ei$$ Quy định phân loại chi tiết sau gia công thành 3 nhóm: thành phẩm ($d_{min} \le d_t \le d_{max}$ hoặc $D_{min} \le D_t \le D_{max}$), thứ phẩm (chi tiết có thể sửa chữa khi $d_t > d_{max}$ hoặc $D_t < D_{min}$), và phế phẩm ($d_t < d_{min}$ hoặc $D_t > D_{max}$).
  • Các nhóm lắp ghép:
    • Lắp ghép có độ hở: Đặc trưng bởi chuyển động tương đối. Công thức tính: $S_{max} = D_{max} - d_{min} = ES - ei$; $S_{min} = D_{min} - d_{max} = EI - es$; độ hở trung bình $S_{tb} = (S_{max} + S_{min}) / 2$; dung sai độ hở $IT_S = S_{max} - S_{min} = IT_D + IT_d$.
    • Lắp ghép có độ dôi: Đặc trưng bởi sự cố định tương đối bền chặt. Công thức tính: $N_{max} = d_{max} - D_{min} = es - EI$; $N_{min} = d_{min} - D_{max} = ei - ES$; độ dôi trung bình $N_{tb} = (N_{max} + N_{min}) / 2$; dung sai độ dôi $IT_N = N_{max} - N_{min} = IT_D + IT_d$.
    • Lắp ghép trung gian: Miền dung sai lỗ và trục xen phủ lẫn nhau. Dung sai lắp ghép: $IT_S = IT_N = N_{max} + S_{max} = IT_D + IT_d$; xác định độ hở trung bình $S_{tb} = (S_{max} - N_{max}) / 2$ khi $S_{max} > N_{max}$ hoặc độ dôi trung bình $N_{tb} = (N_{max} - S_{max}) / 2$ khi $N_{max} > S_{max}$.
  • Hai hệ thống lắp ghép tiêu chuẩn:
    • Hệ thống lỗ cơ sở: Chi tiết lỗ cơ sở ký hiệu là $H$, có sai lệch dưới bằng $0$ ($EI = 0$), kích thước giới hạn nhỏ nhất $D_{min} = D$.
    • Hệ thống trục cơ sở: Chi tiết trục cơ sở ký hiệu là $h$, có sai lệch trên bằng $0$ ($es = 0$), kích thước giới hạn lớn nhất $d_{max} = d$.
  • Sai lệch hình dạng và vị trí bề mặt: Định nghĩa bề mặt thực, bề mặt áp, profin thực, profin áp. Phân loại sai lệch hình dạng mặt phẳng (độ phẳng, độ thẳng), sai lệch hình dạng mặt trụ (độ ô van, độ méo cạnh, độ côn, độ lồi/phình, độ lõm/thắt, độ trụ); sai lệch vị trí (độ song song, độ vuông góc, độ đồng tâm, độ đối xứng, độ đảo mặt đầu, độ đảo hướng kính).
  • Nhám bề mặt (TCVN 2511-95): Chỉ tiêu sai lệch trung bình số học của profin ($R_a$, đơn vị $\mu\text{m}$), chiều cao nhấp nhô profin theo 10 điểm ($R_z$, đơn vị $\mu\text{m}$), phân cấp thành 14 cấp độ nhám và quy tắc thể hiện ký hiệu nhám trên bản vẽ gia công.

2. Chương 2: Dụng cụ đo thông dụng trong cơ khí (MH 08-02)

  • Cơ sở đo lường kỹ thuật: Lịch sử phát triển thiết bị đo cơ khí từ thế kỷ 19; đơn vị đo chiều dài tiêu chuẩn (định nghĩa mét qua $1.763,73$ bước sóng bức xạ chân không của nguyên tử Krypton 86 thiết lập năm 1960; $1\text{ mm} = 1/1000\text{ m}$; $1\ \mu\text{m} = 1/1000\text{ mm}$); đơn vị đo góc (độ, phút, giây).
  • Phương pháp đo: Phân loại theo tiếp xúc cơ học (tiếp xúc / không tiếp xúc), theo giá trị chỉ thị (tuyệt đối / tương đối so sánh: $Q = Q_0 + x$), theo quan hệ đại lượng (trực tiếp / gián tiếp).
  • Căn mẫu: Cấu tạo khối hộp chữ nhật mài rà chính xác cao, bộ tiêu chuẩn 83 miếng (từ $1,005\text{ mm}$ đến $100\text{ mm}$); nguyên tắc tổ hợp không quá 4 miếng ghép theo thứ tự phần thập phân nhỏ nhất; bảo quản bằng xăng trắng.
  • Thước cặp: Các biến thể đo trong, đo ngoài, đo sâu, đo cao; các cấp chính xác du xích ($1/10 = 0,1\text{ mm}$, $1/20 = 0,05\text{ mm}$, $1/50 = 0,02\text{ mm}$), thước cặp đồng hồ và điện tử ($0,01\text{ mm}$).
  • Panme: Panme đo ngoài (bước ren vít vi cấp $0,5\text{ mm}$, chia 50 vạch trên ống di động cho độ chính xác $0,01\text{ mm}$, các dải đo $0-25, 25-50, 50-75\text{ mm}\dots$ kèm núm cóc điều chỉnh áp lực đo); panme đo trong (dải đo từ $50\text{ mm}$ trở lên kèm các thanh nối $75-175, 75-600, 150-1250\text{ mm}$); panme đo độ sâu.
  • Đồng hồ so: Cấu tạo chuyển động bánh răng - thanh răng, mặt số lớn chia 100 vạch với giá trị mỗi vạch $0,01\text{ mm}$, kim nhỏ chỉ thị số nguyên milimét; phương pháp gá đặt kiểm tra sai số hình học và vị trí tương quan.
  • Dụng cụ đo góc: Góc mẫu tam giác và tứ giác (bộ 94, 36, 19, 5 miếng; cấp chính xác 1 cho phép dung sai $\pm 10''$, cấp chính xác 2 cho phép $\pm 30''$, độ phẳng mặt đo $0,3\ \mu\text{m}$); thước êke kỹ thuật.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Lý thuyết về tính lắp lẫn chức năng trong chuỗi cung ứng cơ khí; lý thuyết sai số gia công (sai số hệ thống cố định, sai số hệ thống thay đổi theo quy luật mòn dụng cụ, và sai số ngẫu nhiên do biến dạng đàn hồi, rung động cắt gọt hoặc phân bố nhiệt).
  • Nguyên lý cốt lõi (Core principles): Nguyên lý phân bố miền dung sai theo đường không (đường kích thước danh nghĩa); nguyên lý chuẩn hóa mối lắp ghép theo hệ lỗ cơ sở ($EI=0$) và hệ trục cơ sở ($es=0$); nguyên lý truyền động phóng đại cơ khí (bộ truyền vít me - đai ốc vi cấp của panme, bộ truyền bánh răng - thanh răng của đồng hồ so).
  • Khung tiêu chuẩn kỹ thuật (Essential frameworks): Hệ thống định chuẩn công nghiệp bao gồm TCVN 192-66 (kích thước ưu tiên), TCVN 2244-77 (dung sai và lắp ghép), TCVN 2511-95 (độ nhám bề mặt).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ năng gá đặt, chỉnh điểm 0 (zero calibration) và thao tác đo bằng thước cặp, panme đo ngoài/trong/sâu, đồng hồ so trên giá vạn năng; kỹ năng vệ sinh, tẩy nhờn bằng xăng trắng và miết ghép khối căn mẫu; kỹ năng quan sát khe sáng khi kiểm tra bằng góc mẫu.
  • Kỹ năng phân tích (Analytical skills): Kỹ năng đọc và bóc tách dung sai trên bản vẽ chế tạo cơ khí; tính toán các thông số $ES, EI, es, ei, IT_D, IT_d, S_{max}, S_{min}, N_{max}, N_{min}$; quy đổi ký hiệu dung sai thành dải kích thước gia công; phân tích nguyên nhân gây ra sai số hình học (độ côn, lồi, lõm, độ đảo).
  • Năng lực thực hành chuyên môn (Practical competencies): Đánh giá chất lượng chi tiết sau gia công để phân định ranh giới thành phẩm, thứ phẩm và phế phẩm; thực hiện quy trình kiểm tra kích thước chi tiết trong bảo dưỡng và sửa chữa động cơ ô tô theo quy chuẩn an toàn lao động.

Phương pháp giảng dạy và học tập

Giáo trình MH 08 được xây dựng theo phương pháp sư phạm tích hợp giữa lý thuyết tiêu chuẩn và kỹ năng thực hành thao tác đo kiểm cơ khí:

  • Tiếp cận sư phạm (Pedagogical approach): Mỗi bài học kết hợp việc diễn giải định nghĩa khái niệm với các công thức giải tích và sơ đồ hình học trực quan (như sơ đồ phân bố miền dung sai, cơ chế biến dạng phôi do lực kẹp, kết cấu truyền động đồng hồ so).
  • Bài tập định lượng và ví dụ tính toán: Giáo trình tích hợp các bài toán mẫu có số liệu kỹ thuật cụ thể:
    • Ví dụ tính sai lệch và kiểm tra kích thước: Bài toán xác định sai lệch trục $d=50\text{ mm}$ có $d_{max}=50,055\text{ mm}, d_{min}=49,985\text{ mm}$, suy ra $es=+0,055\text{ mm}, ei=-0,015\text{ mm}$; bài toán đánh giá kích thước thực của chi tiết trục ($d_t=35,015\text{ mm}$ nằm trong khoảng $35,000 - 35,025\text{ mm}$ là thành phẩm) và chi tiết lỗ ($D_t=50,000\text{ mm} < D_{min}=50,030\text{ mm}$ là phế phẩm/thứ phẩm).
    • Ví dụ tính toán các mối lắp: Bài toán lắp lỏng $\phi 50^{+0,023}$ với $\phi 50_{-0,028}^{-0,005}$ (xác định $S_{max}=0,051\text{ mm}, S_{min}=0,005\text{ mm}, S_{tb}=0,028\text{ mm}, IT_S=0,046\text{ mm}$); bài toán lắp chặt $\phi 60^{+0,025}$ với $\phi 60_{+0,032}^{+0,055}$ (xác định $N_{max}=0,055\text{ mm}, N_{min}=0,007\text{ mm}, N_{tb}=0,031\text{ mm}, IT_N=0,048\text{ mm}$); bài toán lắp trung gian $\phi 55^{+0,030}$ với $\phi 55_{-0,013}^{+0,015}$ (xác định $N_{max}=0,015\text{ mm}, S_{max}=0,043\text{ mm}, S_{tb}=0,014\text{ mm}, IT_{S/N}=0,058\text{ mm}$).
    • Ví dụ ghép căn mẫu: Bài toán chọn 4 miếng từ bộ 83 miếng để tạo kích thước $17,105\text{ mm}$ (gồm: $1,005\text{ mm} \rightarrow 1,1\text{ mm} \rightarrow 5\text{ mm} \rightarrow 10\text{ mm}$).
  • Thực hành thao tác (Practical exercises): Hướng dẫn chi tiết kỹ thuật đo, phương pháp cầm và áp lực tiếp xúc đối với thước cặp, panme đo ngoài/trong/sâu, đồng hồ so và kỹ thuật gá đặt trên giá đỡ.
  • Phương pháp đánh giá (Assessment methods): Đánh giá qua bài kiểm tra lý thuyết (giải các bài toán dung sai, phân tích sai số hệ thống/ngẫu nhiên, giải thích ký hiệu $R_a, R_z$) và bài kiểm tra kỹ năng thực hành (đo và đọc đúng kích thước mẫu chi tiết cơ khí, thực hiện đúng quy trình an toàn và bảo dưỡng dụng cụ).
  • Hướng dẫn tự học (Self-study guidelines): Người học thực hiện trả lời 6 câu hỏi ôn tập tổng hợp ở cuối Chương 1 (trang 33) và giải các bài tập tính toán dung sai lắp ghép để rèn luyện kỹ năng đọc bản vẽ cơ khí.

Điểm nổi bật và cập nhật

  • Tính kế thừa và chuẩn hóa tiêu chuẩn kỹ thuật: Nội dung giáo trình được biên soạn dựa trên sự kế thừa các tài liệu giảng dạy của các trường đại học, cao đẳng kỹ thuật trong cả nước, chuẩn hóa toàn diện theo các bộ tiêu chuẩn Việt Nam hiện hành:
    • TCVN 192-66: Tiêu chuẩn về dãy kích thước danh nghĩa ưu tiên (từ $1\text{ mm}$ đến $500\text{ mm}$).
    • TCVN 2244-77: Tiêu chuẩn về hệ thống dung sai và lắp ghép, quy định sai lệch cơ bản và miền dung sai cho hệ lỗ và hệ trục.
    • TCVN 2511-95: Tiêu chuẩn về nhám bề mặt và phương pháp ghi ký hiệu quy ước trên bản vẽ kỹ thuật.
    • Định nghĩa chuẩn mét quốc tế thiết lập tại Hội nghị Quốc tế lần thứ 11 về Đo lường (Pari, 1960) dựa trên bước sóng bức xạ nguyên tử Krypton 86.
  • Cập nhật hệ thống thiết bị đo hiện đại: Song song với việc giảng dạy các dụng cụ đo cơ khí cổ điển (thước cặp cơ khí $1/10, 1/20, 1/50$, panme cơ khí, căn mẫu), tài liệu giới thiệu các trang thiết bị đo lường hiện đại như:
    • Thước cặp mặt số đồng hồ và thước cặp điện tử hiện số có độ phân giải $0,01\text{ mm}$.
    • Hệ thống kiểm tra so sánh kích thước bằng đồng hồ so cơ khí có vạch chia $0,01\text{ mm}$.
    • Giới thiệu khái quát các thiết bị đo quang học (máy ốp-ti-mét), máy đo dùng khí nén và máy đo điện phục vụ kiểm tra tự động hóa.
  • Tính ứng dụng thực tiễn trong ngành Công nghệ ô tô: Toàn bộ hệ thống lý thuyết về dung sai lắp lỏng, lắp chặt và lắp trung gian được gắn liền với các chi tiết cơ khí thực tế trên xe ô tô như mối ghép xéc măng - rãnh piston, then hoa, ổ bi/ổ lăn trên trục truyền động, mối ghép ren bulông - đai ốc, thân xilanh và cổ trục khuỷu.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên chuyên ngành:
    • Sinh viên theo học hệ Cao đẳng nghề và học viên hệ Trung cấp nghề ngành Công nghệ ô tô, Cơ khí sửa chữa ô tô, Cơ khí chế tạo máy.
    • Sinh viên cần học tập môn học này sau khi đã hoàn thành khối kiến thức chung và các môn học kỹ thuật cơ sở (như Vẽ kỹ thuật, Cơ học cơ sở, Vật liệu học).
  • Giảng viên và giáo viên dạy nghề:
    • Giảng viên chuyên ngành Cơ khí - Động lực tại các trường cao đẳng, trung cấp nghề sử dụng làm giáo trình chính khóa cho mô đun MH 08.
    • Sử dụng khung bài tập và câu hỏi ôn tập để xây dựng đề thi kiểm tra định kỳ, đề thi kết thúc mô đun và ngân hàng đề thi tay nghề.
  • Kỹ thuật viên và công nhân cơ khí:
    • Kỹ thuật viên sửa chữa ô tô, thợ tiện, thợ phay, thợ nguội tại các xưởng cơ khí sử dụng tài liệu để tra cứu các quy chuẩn dung sai, bảng kích thước ưu tiên và quy trình bảo quản các loại dụng cụ đo chính xác (panme, đồng hồ so, căn mẫu).

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên và học viên theo học ngành Công nghệ ô tô trình độ Cao đẳng và Trung cấp nghề. Tài liệu cung cấp kiến thức nền tảng về cơ khí chế tạo và sửa chữa phục vụ công việc đo kiểm chi tiết máy.

2. Cần trang bị những kiến thức nền tảng nào trước khi học mô đun MH 08?

Người học cần hoàn thành các môn học chung và các môn học/mô đun kỹ thuật cơ sở, đặc biệt là kiến thức về Vẽ kỹ thuật cơ khí (để đọc bản vẽ, nhận diện ký hiệu hình học và độ nhám) và Toán kỹ thuật cơ bản (để thực hiện các phép tính đại số về sai lệch kích thước).

3. Giáo trình tuân theo những hệ thống tiêu chuẩn kỹ thuật nào?

Giáo trình tuân thủ các Tiêu chuẩn Việt Nam trong lĩnh vực cơ khí chế tạo, gồm:

  • TCVN 192-66 về kích thước ưu tiên.
  • TCVN 2244-77 về hệ thống dung sai lắp ghép và sai lệch cơ bản.
  • TCVN 2511-95 về chỉ tiêu đánh giá độ nhám bề mặt ($R_a, R_z$).
  • Chuẩn đo lường độ dài quốc tế (mét tiêu chuẩn theo bước sóng Krypton 86).

4. Làm thế nào để tự học và làm chủ nội dung giáo trình hiệu quả?

Người học nên tiếp cận theo hai giai đoạn:

  1. Giai đoạn lý thuyết: Nắm vững công thức tính $ES, EI, es, ei, IT$, giải toàn bộ các bài tập mẫu về 3 dạng lắp ghép (lắp lỏng, lắp chặt, lắp trung gian) và trả lời 6 câu hỏi ôn tập tại trang 33.
  2. Giai đoạn thực hành: Rèn luyện thao tác đo thực tế trên phôi với thước cặp, panme và đồng hồ so; thực hành quy tắc chọn - ghép căn mẫu và tuân thủ các quy định bảo dưỡng dụng cụ (lau dầu mỡ, rửa xăng trắng).

5. Tài liệu có cung cấp các bảng biểu và hướng dẫn thực hành chi tiết không?

Giáo trình tích hợp bảng tra cứu kích thước tiêu chuẩn từ $1\text{ mm}$ đến $500\text{ mm}$ (Bảng 1.1), sơ đồ nguyên lý cấu tạo của từng nhóm dụng cụ đo, các hình vẽ minh họa vị trí sai lệch hình dạng (độ ô van, độ côn, độ lồi, độ lõm, độ đảo) và hệ thống ví dụ tính toán có lời giải chi tiết.

Kết luận

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (Mã tài liệu: MH 08) do Trường Cao đẳng nghề Hà Nam ban hành là tài liệu học thuật cơ sở chuyên ngành, hệ thống hóa toàn diện các quy chuẩn kỹ thuật về dung sai kích thước, sai số hình học, độ nhám bề mặt và phương pháp đo kiểm cơ khí chính xác.

Lộ trình học tập đề xuất:

  1. Nghiên cứu lý thuyết tính lắp lẫn chức năng, công thức tính sai lệch giới hạn và phân bố miền dung sai theo TCVN ở Chương 1 (MH 08-01).
  2. Ứng dụng lý thuyết vào thực hành thao tác sử dụng, hiệu chỉnh và bảo quản các thiết bị đo kiểm thông dụng (thước cặp, panme, đồng hồ so, căn mẫu, góc mẫu) ở Chương 2 (MH 08-02).

Người học và giảng viên có thể kết hợp nghiên cứu danh mục Tài liệu tham khảo tại trang 56 của giáo trình cùng các tiêu chuẩn quốc gia hiện hành để mở rộng và hoàn thiện năng lực chuyên môn trong lĩnh vực Công nghệ ô tô.
