TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH DUNG SAI VÀ ĐO LƯỜNG KỸ THUẬT (MÃ SỐ MH13)

Tổng quan về giáo trình (250-300 từ)

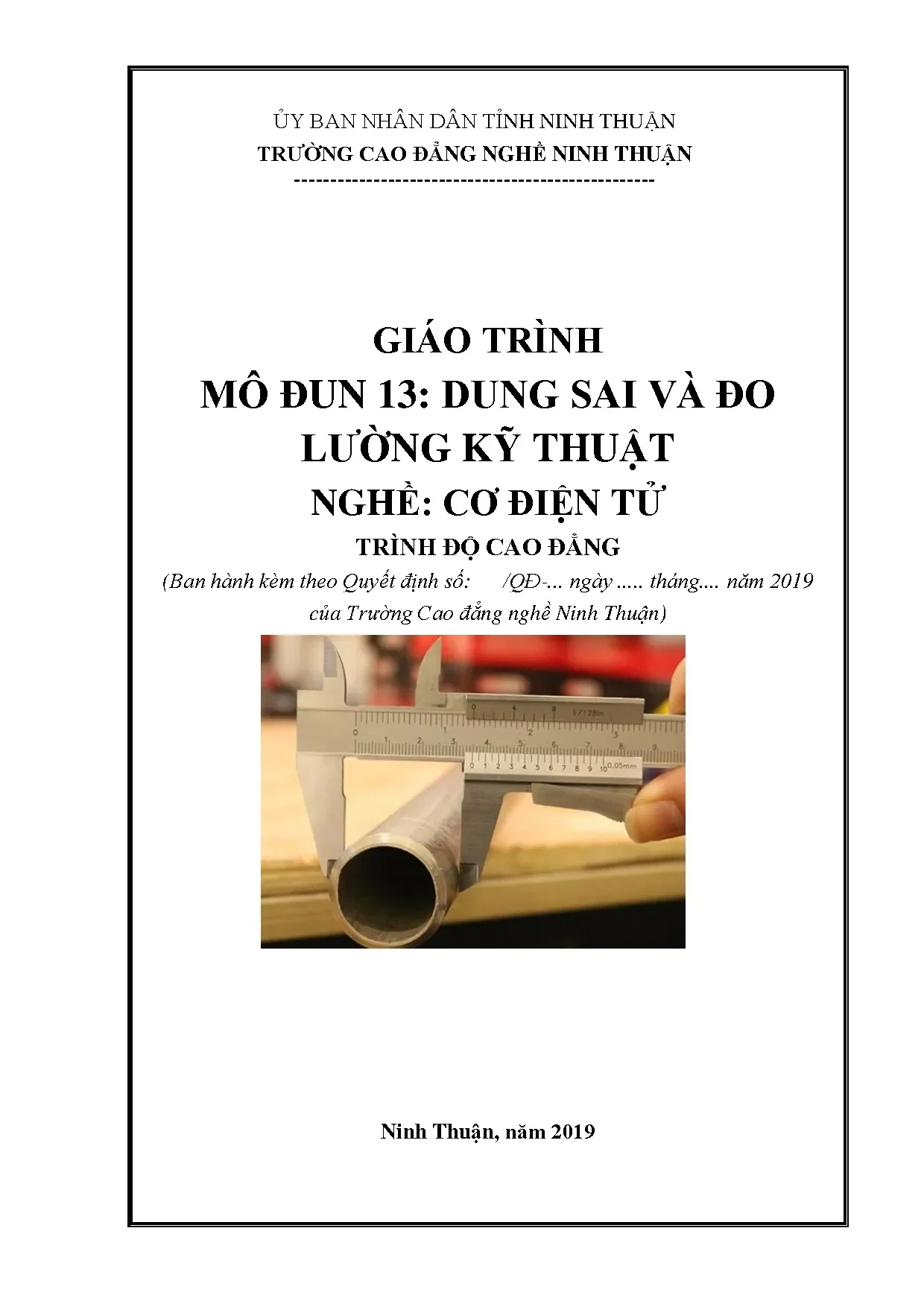

Giáo trình Mô đun 13: Dung sai và Đo lường kỹ thuật (Mã số: MH13) được ban hành kèm theo Quyết định của Hiệu trưởng Trường Cao đẳng nghề Ninh Thuận (Ủy ban Nhân dân Tỉnh Ninh Thuận) năm 2019. Tài liệu do tổ bộ môn biên soạn với sự tham gia của Chủ biên Nguyễn Đỗ Quốc Trung và Thành viên Trần Thanh Sơn.

Về vị trí trong chương trình đào tạo, đây là môn học kỹ thuật cơ sở lý thuyết nghề bắt buộc dành cho sinh viên trình độ Cao đẳng nghề Cơ điện tử (đồng thời phục vụ các nghề cơ khí liên quan như nghề Hàn, Cắt gọt kim loại). Môn học được bố trí giảng dạy sau khi sinh viên hoàn thành các môn học chung theo quy định của Bộ Lao động - Thương binh và Xã hội, học song song hoặc sau các môn cơ sở lý thuyết nghề. Thời lượng đào tạo gồm 45 giờ (20 giờ lý thuyết, 23 giờ thực hành, 2 giờ kiểm tra).

Mục tiêu học tập của giáo trình xác định chuẩn đầu ra toàn diện:

  • Về kiến thức: Giải thích chính xác các ký hiệu, quy ước dung sai trên bản vẽ chi tiết và bản vẽ lắp; tính toán sai lệch, dung sai chi tiết và mối ghép; lựa chọn kiểu lắp ghép đáp ứng yêu cầu kỹ thuật; nắm vững cấu tạo, nguyên lý làm việc của các dụng cụ đo cơ khí.
  • Về kỹ năng: Lựa chọn và sử dụng thành thạo các dụng cụ đo chuyên dụng để kiểm tra kích thước chi tiết cơ khí.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, tỉ mỉ, tuân thủ an toàn lao động và vệ sinh công nghiệp trong đo kiểm.

Cấu trúc giáo trình gồm 4 bài học chính và phần phụ lục bảng tra, tiếp cận theo phương pháp kết hợp lý thuyết tính toán với hệ thống tiêu chuẩn kỹ thuật Việt Nam (TCVN 2245 - 99, TCVN 2244:1991) và tiêu chuẩn quốc tế ISO 286-1:1998.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình triển khai nội dung qua 4 bài học chuyên đề theo trình tự logic chặt chẽ:

  1. Bài 1: Khái niệm về dung sai lắp ghép (5 giờ: 4 LT, 1 TH): Trình bày bản chất và ý nghĩa kinh tế - kỹ thuật của tính lắp lẫn hoàn toàn và không hoàn toàn; định nghĩa kích thước danh nghĩa ($D_N, d_N$) gắn với dãy kích thước thẳng tiêu chuẩn ($Ra5, Ra10, Ra20, Ra40$); kích thước thực ($D_{th}, d_{th}$) và kích thước giới hạn ($D_{max}, D_{min}, d_{max}, d_{min}$); công thức tính sai lệch giới hạn ($ES, EI, es, ei$) và dung sai ($T_D, T_d$); phân loại mối ghép và khảo sát 3 nhóm lắp ghép cơ bản: lắp ghép có độ hở ($S_{max}, S_{min}, S_{TB}, T_S$), lắp ghép có độ dôi ($N_{max}, N_{min}, N_{TB}, T_N$) và lắp ghép trung gian ($S_{max}, N_{max}, T_{SN}$); nguyên lý hệ thống lỗ cơ bản ($EI=0$) và hệ thống trục cơ bản ($es=0$); quy ước vẽ sơ đồ phân bố miền dung sai trên hệ trục tọa độ $\mu m$.
  2. Bài 2: Dung sai lắp ghép các bề mặt trơn (13 giờ: 6 LT, 6 TH, 1 KT): Phân tích hệ thống dung sai theo TCVN 2245 - 99; 20 cấp chính xác tiêu chuẩn ($IT01$ đến $IT18$) với công thức tính trị số dung sai tiêu chuẩn $IT = a \cdot i$; phân chia 13 đến 25 khoảng kích thước danh nghĩa đến 500 mm; hệ thống sai lệch cơ bản của lỗ (chữ in hoa $A$ đến $ZC$) và trục (chữ thường $a$ đến $zc$); quy cách ghi ký hiệu dung sai trên bản vẽ chi tiết và bản vẽ lắp; phương pháp tra bảng dung sai TCVN 2245 - 99; hướng dẫn lựa chọn các kiểu lắp tiêu chuẩn trong công nghiệp; đại cương dung sai ren tam giác hệ mét và dung sai truyền động bánh răng.
  3. Bài 3: Dung sai hình dạng, vị trí và nhám bề mặt (8 giờ: 5 LT, 3 TH): Khảo sát các sai lệch hình dạng bề mặt trụ và mặt phẳng; sai lệch vị trí tương quan (độ song song, độ vuông góc, độ đồng tâm, độ đối xứng, độ giao nhau giữa các đường tâm); quy ước ghi ký hiệu sai lệch hình học trên bản vẽ; chỉ tiêu đánh giá nhám bề mặt gồm sai lệch trung bình số học profin $Ra$ và chiều cao trung bình profin theo 10 điểm $Rz$.
  4. Bài 4: Các dụng cụ đo lường thông dụng dùng trong cơ khí (19 giờ: 5 LT, 13 TH, 1 KT): Cấu tạo, nguyên lý, cách sử dụng và bảo quản các dụng cụ đo có khắc vạch (thước lá, thước cặp đo ngoài, đo trong, đo sâu, đo cao); panme đo ngoài và đo trong (vạch chia 0,01 mm); đồng hồ so; dụng cụ kiểm tra góc (mẫu góc, ê ke, calip côn, thước đo góc vạn năng, phương pháp đo gián tiếp).

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Lý thuyết về tính lắp lẫn trong cơ khí chế tạo; bản chất sai số gia công và phương pháp khống chế sai số trong phạm vi dung sai cho phép.
  • Nguyên lý cốt lõi (Core principles): Nguyên tắc thiết lập đường không (kích thước danh nghĩa); nguyên lý hệ thống lỗ cơ bản ($EI=0$) và hệ thống trục cơ bản ($es=0$); định luật cộng dung sai kích thước trong mối ghép ($T_{lắp} = T_D + T_d$).
  • Khung tiêu chuẩn tiêu biểu (Essential frameworks): Hệ thống cấp chính xác $IT$ theo TCVN 2244:1991 và hệ thống dung sai lắp ghép bề mặt trơn theo TCVN 2245 - 99 (xây dựng trên nền tảng ISO 286-1:1998).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác đo đạc chính xác bằng thước cặp, panme, đồng hồ so, thước đo góc vạn năng; biểu diễn đúng quy chuẩn các ký hiệu sai lệch, độ nhám trên bản vẽ kỹ thuật.
  • Kỹ năng phân tích (Analytical skills): Tính toán thông số sai lệch, độ hở, độ dôi; thiết lập sơ đồ phân bố miền dung sai; tra cứu bảng tiêu chuẩn dung sai; đánh giá sự phù hợp của chi tiết gia công qua điều kiện $D_{max} \ge D_{th} \ge D_{min}$ và $d_{max} \ge d_{th} \ge d_{min}$.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Độc lập lựa chọn kiểu lắp ghép phù hợp yêu cầu làm việc thực tế của cụm chi tiết máy; thực hiện bảo dưỡng, hiệu chuẩn sơ bộ dụng cụ đo cơ khí.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm tích hợp chặt chẽ giữa lý thuyết kỹ thuật cơ sở và thực hành nghề nghiệp. Tổng thời lượng 45 giờ được cơ cấu hợp lý với 20 giờ lý thuyết, 23 giờ thực hành thao tác và 2 giờ kiểm tra định kỳ, giúp người học chuyển hóa kiến thức tính toán lý thuyết thành kỹ năng đo kiểm cụ thể.

Tài liệu cung cấp hệ thống bài tập và ví dụ tính toán mẫu phong phú cho từng nội dung trọng tâm:

  • Bài toán xác định kích thước danh nghĩa dựa trên dãy kích thước thẳng tiêu chuẩn $Ra5$ và $Ra10$.
  • Bài toán tính sai lệch giới hạn và dung sai cho chi tiết trục và lỗ đơn lẻ (ví dụ chi tiết $\phi 60$, $\phi 25$, $\phi 45$, $\phi 125$).
  • Bài toán tính các thông số lắp ghép ($S_{max}, S_{min}, N_{max}, N_{min}, T_S, T_N, T_{SN}$) và vẽ sơ đồ phân bố miền dung sai (ví dụ các mối ghép $\phi 60$, $\phi 80$, $\phi 70$, $\phi 50$, $\phi 62$, $\phi 36$, $\phi 100$).
  • Bài toán tra bảng và giải mã ký hiệu dung sai trên bản vẽ (ví dụ $\phi 35G7$, $\phi 120H7/n6$, $\phi 52H8/e8$, $\phi 68H7/n6$).

Trong các giờ thực hành, sinh viên trực tiếp thao tác trên thiết bị: sử dụng thước cặp đo đường kính ngoài, đường kính trong và chiều sâu; dùng panme đo kích thước chính xác 0,01 mm; gá đặt đồng hồ so kiểm tra độ đảo, độ phẳng; sử dụng dưỡng mẫu và thước đo góc vạn năng đo độ côn.

Phương pháp đánh giá kết hợp giữa kiểm tra lý thuyết (tính toán dung sai, đọc bản vẽ) và kiểm tra thực hành thao tác đo lường thực tế qua 2 bài kiểm tra định kỳ tại Bài 2 và Bài 4. Hướng dẫn tự học định hướng sinh viên tự trả lời hệ thống câu hỏi ôn tập cuối mỗi bài, rèn luyện kỹ năng tính nhẩm kích thước giới hạn và tra cứu độc lập bảng phụ lục tiêu chuẩn TCVN 2245 - 99.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình cập nhật và biên soạn dựa trên các hệ thống tiêu chuẩn kỹ thuật cơ khí hiện hành:

  • Tiêu chuẩn hóa quốc tế: Toàn bộ hệ thống dung sai lắp ghép bề mặt trơn được xây dựng theo tiêu chuẩn Việt Nam TCVN 2245 - 99 (tương đương tiêu chuẩn quốc tế ISO 286-1:1998) và TCVN 2244:1991 quy định 20 cấp chính xác tiêu chuẩn ($IT01$ đến $IT18$).
  • Ứng dụng dãy kích thước thẳng tiêu chuẩn: Hướng dẫn quy tròn kích thước tính toán từ sức bền vật liệu theo các dãy số ưu tiên $Ra5, Ra10, Ra20, Ra40$, đảm bảo tính đồng bộ hóa trong thiết kế cơ khí.
  • Liên hệ chặt chẽ với thực tiễn sản xuất công nghiệp: Giáo trình phân loại chi tiết phạm vi ứng dụng của từng kiểu lắp ghép tiêu chuẩn:
    • Kiểu lắp chặt: $\phi H7/p6, P7/h6$ dùng cho mối ghép truyền mômen nhỏ (vòng định vị động cơ); $\phi H7/r6, P7/s6$ dùng cho mối ghép chịu tải nặng có chi tiết kẹp chặt phụ (bạc ổ trượt, áo xilanh bơm piston, vành răng bánh vít); $\phi H7/u6, H8/u8$ dùng cho mối ghép truyền tải nặng không chi tiết kẹp phụ (bánh tàu hỏa lắp trên trục toa xe, bạc máy ép lệch tâm).
    • Kiểu lắp lỏng: $\phi H7/h6, H8/h7$ dùng cho mối ghép chuyển động chậm dọc trục (bánh răng thay thế máy công cụ, cần piston); $\phi H7/g6, G7/h6$ dùng cho mối ghép động chính xác (ổ trục chính, trục thanh đo đồng hồ so); $\phi H7/f7, F8/h6$ dùng cho ổ trục hộp truyền động, bánh đai quay lồng không; $\phi H7/e8, H8/e8$ dùng cho trục làm việc tải nặng nhiệt độ cao (trục tua bin máy phát điện, cổ trục khuỷu ô tô); $\phi H9/d9$ dùng cho trục máy cán, máy nghiền bi, xéc-măng máy nén khí.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất cơ khí:

  • Sinh viên mục tiêu: Sinh viên năm thứ nhất hoặc năm thứ hai thuộc hệ Cao đẳng nghề Cơ điện tử, Cao đẳng Công nghệ kỹ thuật cơ khí, Cắt gọt kim loại, Công nghệ hàn tại các trường cao đẳng nghề và trường kỹ thuật.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học văn hóa chung (Toán học cơ sở) và đã học hoặc học song song các môn cơ sở lý thuyết nghề như Vẽ kỹ thuật cơ khí, Sức bền vật liệu, Dung sai và vật liệu cơ khí.
  • Giảng viên chuyên ngành: Tài liệu là giáo trình chuẩn để giảng viên cơ khí biên soạn giáo án lý thuyết, thiết kế bài tập thực hành đo lường, xây dựng ngân hàng đề kiểm tra mô đun MH13 (45 giờ).
  • Tự học và tra cứu kỹ thuật: Kỹ thuật viên, thợ tiện, thợ phay, nhân viên kiểm tra chất lượng (QC/KCS) tại các xưởng sản xuất cơ khí sử dụng giáo trình để tra cứu nhanh bảng sai lệch giới hạn TCVN 2245 - 99, giải mã ký hiệu dung sai và độ nhám trên bản vẽ gia công.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?
Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên trình độ cao đẳng nghề Cơ điện tử, khối ngành kỹ thuật cơ khí chế tạo máy và kỹ thuật viên làm việc trong lĩnh vực đo lường - kiểm tra chất lượng sản phẩm cơ khí.

2. Cần kiến thức nền tảng nào trước khi học mô đun này?
Người học cần nắm vững kiến thức toán học cơ bản (tính toán số học, giải bất đẳng thức, hình học phẳng), kỹ năng đọc bản vẽ kỹ thuật cơ bản và hiểu biết cơ sở về sức bền vật liệu để xác định kích thước danh nghĩa.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết khác?
Giáo trình có tỷ trọng thực hành cao (23 giờ thực hành / 20 giờ lý thuyết), tập trung giải quyết các bài toán tính toán kỹ thuật cụ thể, tích hợp đầy đủ bảng số liệu TCVN 2245 - 99 cho kích thước đến 500 mm và hướng dẫn thao tác trực tiếp trên các dụng cụ đo thông dụng.

4. Phương pháp tự học giáo trình đạt hiệu quả cao?
Người học cần học thuộc các công thức tính sai lệch giới hạn và dung sai ($ES, EI, es, ei, T$), luyện tập tự vẽ sơ đồ phân bố miền dung sai, tự giải hệ thống bài tập mẫu và thực hành tra cứu nhanh số liệu trong Phụ lục 1.

5. Giáo trình có tài liệu bổ trợ nào kèm theo?
Tài liệu đi kèm Phụ lục 1 gồm Bảng 1 (Sai lệch giới hạn kích thước lỗ) và Bảng 2 (Sai lệch giới hạn kích thước trục) theo tiêu chuẩn TCVN 2245 - 99 cho dải kích thước đến 500 mm, cùng danh mục tài liệu tham khảo chuyên ngành tại trang 105.

Kết luận (150 từ)

Giáo trình Mô đun 13: Dung sai và Đo lường kỹ thuật của Trường Cao đẳng nghề Ninh Thuận cung cấp nền tảng kiến thức chuẩn xác về hệ thống dung sai lắp ghép bề mặt trơn, ren, bánh răng, sai lệch hình học và nhám bề mặt theo hệ thống tiêu chuẩn TCVN 2245 - 99 và ISO 286-1:1998, kết hợp kỹ năng thực hành đo lường cơ khí chính xác.

Lộ trình học tập đề xuất:

  1. Tiếp thu lý thuyết cơ bản và các công thức tính dung sai - lắp ghép (Bài 1).
  2. Tra cứu bảng tiêu chuẩn và ứng dụng lựa chọn kiểu lắp bề mặt trơn (Bài 2).
  3. Đọc hiểu sai lệch hình dạng, vị trí và độ nhám bề mặt (Bài 3).
  4. Rèn luyện kỹ năng đo kiểm trực tiếp trên thước cặp, panme, đồng hồ so và thước đo góc (Bài 4).

Người học nên kết hợp tra cứu Phụ lục 1 bảng tiêu chuẩn TCVN 2245 - 99 và tài liệu tham khảo chuyên ngành cơ khí để hoàn thiện kỹ năng chuyên môn.
