Tổng quan về giáo trình

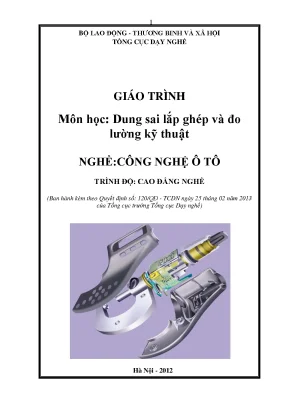

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (Mã số môn học: MH 11) là tài liệu đào tạo kỹ thuật cơ sở thuộc hệ thống giáo trình nghề Công nghệ Ô tô ở trình độ Cao đẳng nghề. Tài liệu được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội), do tập thể tác giả gồm Phạm Tố Như (Chủ biên), Nguyễn Đức Nam (Đồng chủ biên) cùng 18 thành viên chuyên môn biên soạn. Trong chương trình đào tạo nghề Công nghệ Ô tô, môn học có tổng thời lượng 45 giờ (bao gồm 30 giờ lý thuyết, 12 giờ thực hành và 3 giờ kiểm tra), được bố trí giảng dạy song song với các môn học và mô đun kỹ thuật: MH 07, MH 08, MH 09, MH 10, MH 12, MH 13, MH 14, MH 15, MH 16, MĐ 18 và MĐ 19.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học hệ thống kiến thức và kỹ năng kỹ thuật chuẩn hóa, bao gồm:

  • Nêu và giải thích được hệ thống dung sai lắp ghép theo Tiêu chuẩn Việt Nam (TCVN), tiêu chuẩn SEV và khuyến nghị ISO.
  • Trình bày chính xác bản chất, đặc điểm, phân loại và ký hiệu của các mối lắp ghép bề mặt trơn (lắp lỏng, lắp chặt, lắp trung gian) theo hệ thống lỗ cơ bản và hệ thống trục cơ bản.
  • Trình bày công dụng, cấu tạo, nguyên lý làm việc và phương pháp sử dụng, bảo quản các dụng cụ đo thông dụng trong ngành cơ khí chế tạo và sửa chữa ô tô.
  • Đo, đọc chính xác kích thước và kiểm tra các sai lệch hình học (độ không song song, không vuông góc, không đồng trục, không tròn) cùng độ nhám bề mặt chi tiết.
  • Chuyển hóa các ký hiệu dung sai trên bản vẽ kỹ thuật thành trị số gia công tương ứng phục vụ chế tạo và sửa chữa chi tiết máy.

Cấu trúc giáo trình được phân bổ thành 3 chương chính theo trình tự logic từ lý thuyết nền tảng đến ứng dụng đo kiểm:

  • Chương 1: Các khái niệm về hệ thống dung sai lắp ghép (12 giờ: 9 lý thuyết, 3 thực hành).
  • Chương 2: Hệ thống dung sai lắp ghép (18 giờ: 13 lý thuyết, 3 thực hành, 2 kiểm tra).
  • Chương 3: Dụng cụ đo thông dụng trong cơ khí (15 giờ: 8 lý thuyết, 6 thực hành, 1 kiểm tra).

Điểm đặc thù của giáo trình là sự kế thừa tài liệu giảng dạy từ các trường đại học, cao đẳng kỹ thuật, kết hợp với khung chương trình tiêu chuẩn của Tổng cục Dạy nghề. Nội dung gắn liền lý thuyết dung sai với các ví dụ thực tế trong cấu tạo và sửa chữa ô tô (như mối ghép piston - xilanh, cổ trục khuỷu - bạc lót, xéc măng, ổ lăn, then hoa, bánh răng).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Toàn bộ nội dung giáo trình được thiết kế theo tiến trình phát triển từ khái niệm đo lường cơ bản, hệ thống dung sai tiêu chuẩn đến kỹ thuật sử dụng dụng cụ đo chuyên dụng:

  • Chương 1: Các khái niệm về hệ thống dung sai lắp ghép:

    • Mục 1.1: Trình bày tính đổi lẫn chức năng trong chế tạo cơ khí (lắp lẫn hoàn toàn và lắp lẫn không hoàn toàn); các định nghĩa về kích thước danh nghĩa ($D, d$ theo dãy kích thước ưu tiên TCVN 192-66), kích thước thực ($D_t, d_t$), kích thước giới hạn ($D_{max}, D_{min}, d_{max}, d_{min}$); sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$), sai lệch cơ bản; khái niệm dung sai ($IT = D_{max} - D_{min} = ES - EI$ hoặc $IT = d_{max} - d_{min} = es - ei$). Phân loại 3 nhóm lắp ghép: Lắp lỏng (có độ hở $S_{max}, S_{min}, S_{tb}$), lắp chặt (có độ dôi $N_{max}, N_{min}, N_{tb}$) và lắp trung gian; hai hệ thống lắp ghép cơ bản: hệ thống lỗ cơ bản ($EI=0$, ký hiệu $H$) và hệ thống trục cơ bản ($es=0$, ký hiệu $h$).
    • Mục 1.2: Hệ thống dung sai lắp ghép bề mặt trơn; lịch sử chuyển đổi tiêu chuẩn từ Liên Xô, TCVN 20-63 sang hệ thống SEV/ISO (TCVN 2244-77, TCVN 2244-99, TCVN 2245-1991); công thức thực nghiệm tính đơn vị dung sai $i = 0,045\sqrt[3]{D} + 0,001D$ và dung sai $T = a \cdot i$; 20 cấp chính xác tiêu chuẩn (IT01 đến IT18); 28 dãy sai lệch cơ bản của lỗ ($A \rightarrow ZC$) và trục ($a \rightarrow zc$); quy cách ký hiệu miền dung sai trên bản vẽ chi tiết và bản vẽ lắp ($\Phi 40H7$, $\Phi 40f7$, $\Phi 60H7/e8$); các phương pháp lắp ghép mối ghép có độ dôi (ép nguội và ép nóng dựa trên hệ số giãn nở nhiệt $\alpha$).
    • Mục 1.3: Dung sai hình dạng, vị trí và độ nhám bề mặt; các dạng sai số gia công (hệ thống, ngẫu nhiên); sai lệch hình dạng bề mặt phẳng (độ phẳng, độ thẳng) và mặt trụ (độ tròn: ô van, méo cạnh; sai lệch profin mặt cắt dọc: độ côn, độ lồi, độ lõm; độ trụ); sai lệch vị trí (độ song song, vuông góc, đồng tâm, đối xứng, độ đảo hướng kính, độ đảo mặt đầu) theo TCVN 10-85 và TCVN 384-93 (16 cấp chính xác hình dạng/vị trí); chỉ tiêu đánh giá độ nhám bề mặt theo TCVN 2511-95 qua sai lệch trung bình số học của profin $Ra$ và chiều cao nhấp nhô 10 điểm $Rz$ (chia thành 14 cấp độ nhám dựa trên tỷ số bước nhấp nhô trên chiều cao $P/h$).

  • Chương 2: Hệ thống dung sai lắp ghép:

    • Đi sâu vào dung sai kích thước và lắp ghép các mối ghép thông dụng trong cơ khí; dung sai mối ghép ren; dung sai truyền động bánh răng; tính toán và giải bài toán chuỗi kích thước trong thiết kế chế tạo.

  • Chương 3: Dụng cụ đo thông dụng trong cơ khí:

    • Cơ sở đo lường kỹ thuật; cấu tạo, nguyên lý đo, cách đọc chỉ số, phương pháp sử dụng và bảo dưỡng các dụng cụ: căn mẫu, thước cặp, panme, đồng hồ so và các dụng cụ đo góc chuyên dụng.
Tiến trình nội dung giáo trình MH 11:
Chương 1: Cơ sở lý thuyết Dung sai - Lắp ghép - Sai lệch hình học - Độ nhám bề mặt
Chương 2: Dung sai các mối ghép tiêu chuẩn (Ren, Bánh răng, Then, Chuỗi kích thước)
Chương 3: Dụng cụ đo lường và Kỹ thuật kiểm tra kích thước hình học

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống nguyên lý và quy chuẩn kỹ thuật bao gồm:

  • Nguyên lý tính đổi lẫn chức năng: Khả năng thay thế lẫn nhau của các chi tiết cùng loại mà không cần lựa chọn hay gia công sửa chữa bổ sung, quyết định hiệu quả kinh tế trong sản xuất hàng loạt và cung ứng phụ tùng thay thế (bu lông, đai ốc, piston, xéc măng, ổ lăn).
  • Hệ thống hóa sai lệch và kích thước giới hạn: Thiết lập miền phân tán kích thước thực dựa trên điều kiện đạt tiêu chuẩn thành phẩm: $D_{min} \le D_t \le D_{max}$ đối với lỗ và $d_{min} \le d_t \le d_{max}$ đối với trục; xác định ranh giới thứ phẩm (kích thước còn khả năng sửa chữa) và phế phẩm.
  • Hệ thống hóa 3 nhóm lắp ghép bề mặt trơn:
    • Lắp ghép có độ hở: $S_{max} = D_{max} - d_{min} = ES - ei$; $S_{min} = D_{min} - d_{max} = EI - es$; $IT_S = S_{max} - S_{min} = IT_D + IT_d$.
    • Lắp ghép có độ dôi: $N_{max} = d_{max} - D_{min} = es - EI$; $N_{min} = d_{min} - D_{max} = ei - ES$; $IT_N = N_{max} - N_{min} = IT_D + IT_d$.
    • Lắp ghép trung gian: $S_{max} = D_{max} - d_{min} = ES - ei$; $N_{max} = d_{max} - D_{min} = es - EI$; $IT_{S,N} = N_{max} + S_{max} = IT_D + IT_d$.
  • Hệ thống tiêu chuẩn hình học và bề mặt:
    • Tiêu chuẩn TCVN 10-85 và TCVN 384-93 về định mức 16 cấp chính xác sai lệch hình dạng, sai lệch vị trí tương quan và độ đảo.
    • Tiêu chuẩn TCVN 2511-95 về đánh giá độ nhám bề mặt qua 14 cấp nhám theo thông số $Ra$ ($\mu m$) và $Rz$ ($\mu m$) trong mối tương quan với tỷ số $P/h$ ($P/h > 1000$: sai lệch hình dạng; $50 \le P/h \le 1000$: sóng bề mặt; $P/h < 50$: nhám bề mặt).

Kỹ năng phát triển

Nội dung giáo trình trang bị cho sinh viên 3 nhóm kỹ năng:

  • Kỹ năng kỹ thuật (Technical skills): Tra cứu bảng tiêu chuẩn dung sai (TCVN 2244, TCVN 2245); giải mã và ghi đúng ký hiệu quy ước miền dung sai trên bản vẽ chi tiết ($\Phi 40H7, \Phi 40f7$) và bản vẽ lắp ($\Phi 60\frac{H7}{e8}$); tính toán thông số nhiệt độ nung nóng hoặc làm lạnh khi thực hiện phương pháp ghép ép nhiệt dựa trên công thức $t = \frac{N_{max} + S_0}{1000 \cdot \alpha \cdot d} + t_0$.
  • Kỹ năng phân tích (Analytical skills): Phân tích nguyên nhân gây sai số gia công (độ mòn dao cắt, biến dạng nhiệt, lực kẹp, độ cứng vững của hệ thống công nghệ); phân biệt sai số hệ thống (cố định, thay đổi) và sai số ngẫu nhiên; nhận dạng và tính toán các sai lệch biên dạng hình học (độ ô van, méo cạnh, độ côn, độ lồi, độ lõm).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thao tác sử dụng đúng quy trình kỹ thuật các dụng cụ đo cơ khí (thước cặp, panme, đồng hồ so, dụng cụ đo góc); đo kiểm kích thước thực tế, xác định tình trạng kỹ thuật của chi tiết cơ khí ô tô (thành phẩm, thứ phẩm, phế phẩm) và tuân thủ các quy chuẩn an toàn đo lường.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm kết hợp giữa giảng dạy lý thuyết quy chuẩn và bài tập tính toán thực nghiệm, được phân bổ 30 giờ lý thuyết và 12 giờ thực hành trên lớp và xưởng:

  • Phương pháp tiếp cận sư phạm: Tiếp cận theo định hướng kỹ năng thực hành nghề nghiệp. Mỗi bài học bắt đầu từ việc diễn giải bản chất vật lý và ý nghĩa kỹ thuật của thông số dung sai, tiếp nối bằng các công thức toán học xác định sai lệch, và kết thúc bằng quy chuẩn biểu diễn trên bản vẽ công nghiệp.
  • Bài tập mẫu và trường hợp nghiên cứu (Case studies):
    • Tính toán kiểm tra kích thước chi tiết gia công thực tế đối chiếu với miền kích thước giới hạn $[d_{min}, d_{max}]$ để phân loại sản phẩm.
    • Tính toán xác định các thông số đặc tính của mối ghép: độ hở giới hạn ($S_{max}, S_{min}$), độ dôi giới hạn ($N_{max}, N_{min}$), độ hở/độ dôi trung bình ($S_{tb}, N_{tb}$) và dung sai lắp ghép ($IT_S, IT_N$).
    • Phân tích và lựa chọn kiểu lắp tiêu chuẩn cho các cụm chi tiết ô tô đặc thù: mối ghép then/chốt cố định, mối ghép bánh răng di trượt, mối ghép cổ khuỷu với ổ trục, mối ghép piston với xi lanh.
  • Phương pháp đánh giá kết quả học tập:
    • Đánh giá thường xuyên qua hệ thống câu hỏi ôn tập lý thuyết cuối mỗi chương (20 cấp chính xác, 28 sai lệch cơ bản, các phương pháp ép lắp ghép có độ dôi, điều kiện áp dụng hệ thống lỗ/trục cơ bản).
    • Đánh giá định kỳ (3 giờ kiểm tra) thông qua bài tập tính toán sai số, bài tập tra bảng dung sai và kỹ năng thực hành kiểm tra kích thước chi tiết bằng dụng cụ đo thực tế.
  • Hướng dẫn tự học: Người học sử dụng hệ thống câu hỏi tự lượng giá và bài tập thực hành sau mỗi bài học để củng cố kỹ năng phân tích bản vẽ kỹ thuật; chủ động rèn luyện tính cẩn thận, tỉ mỉ và tác phong chuẩn xác khi tiếp xúc với thiết bị đo cơ khí.

Điểm nổi bật và cập nhật

  • Cập nhật hệ thống tiêu chuẩn kỹ thuật: Giáo trình phản ánh tiến trình chuẩn hóa hệ thống dung sai đo lường tại Việt Nam, từ việc sử dụng tiêu chuẩn Liên Xô (trước năm 1962), chuyển sang bộ tiêu chuẩn TCVN 20-63 $\rightarrow$ TCVN 42-63, và cập nhật đồng bộ sang hệ thống tiêu chuẩn SEV và ISO (TCVN 2244-77, TCVN 2244-99, TCVN 2245-1991, TCVN 10-85, TCVN 384-93, TCVN 2511-95). Điều này đảm bảo tính tương thích của sản phẩm gia công cơ khí trong môi trường hợp tác công nghiệp và thương mại quốc tế.
  • Tích hợp các bảng số liệu tiêu chuẩn chuẩn hóa: Tài liệu cung cấp trực tiếp các bảng tra cứu kỹ thuật quan trọng như Dãy kích thước ưu tiên từ 1 đến 500 mm (TCVN 192-66), phân nhóm 20 cấp chính xác ($IT01 \rightarrow IT18$), bảng phân loại 28 sai lệch cơ bản của trục và lỗ, bảng phân loại 14 cấp độ nhám bề mặt kèm khoảng giá trị $Ra, Rz$ và chiều dài chuẩn $L$.
  • Gắn kết thực tế chế tạo và sửa chữa ô tô: Giáo trình tích hợp các yêu cầu công nghệ cụ thể trong ngành ô tô vào nội dung bài giảng, từ phương pháp lắp ghép bằng nhiệt (tính toán độ giãn nở nhiệt $\alpha$ của thép và gang khi nung nóng hoặc làm lạnh) đến việc phân loại chế độ lắp ghép theo điều kiện làm việc thực tế của động cơ (vận tốc trục, tải trọng rung động, nhiệt độ môi trường).

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Giáo trình được biên soạn phục vụ trực tiếp cho sinh viên trình độ Cao đẳng nghề ngành Công nghệ Ô tô. Người học cần có kiến thức cơ sở về vẽ kỹ thuật và cơ học cơ sở trước khi học môn này, đồng thời học song song với các môn học MH 07 đến MH 16 và các mô đun chuyên ngành MĐ 18, MĐ 19.
  • Giảng viên: Tài liệu là giáo trình chuẩn ban hành theo khung chương trình của Tổng cục Dạy nghề, làm căn cứ pháp lý và chuyên môn để giáo viên các trường cao đẳng, trung cấp nghề xây dựng đề cương bài giảng, bài tập tính toán và kế hoạch bài giảng thực hành đo kiểm.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu cung cấp nguồn tra cứu chuẩn xác cho thợ sửa chữa ô tô, thợ cơ khí chế tạo, kiểm định viên chất lượng (KCS) tại các xưởng sửa chữa và nhà máy sản xuất phụ tùng ô tô về dung sai lắp ghép, ký hiệu bản vẽ và phương pháp sử dụng dụng cụ đo cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn theo chương trình khung của Tổng cục Dạy nghề dành cho sinh viên hệ Cao đẳng nghề ngành Công nghệ Ô tô; đồng thời là tài liệu tham khảo cho học viên trung cấp nghề, giáo viên giảng dạy cơ khí cơ sở và kỹ thuật viên sửa chữa cơ khí - ô tô.

2. Cần kiến thức nền nào để học môn học này?

Người học cần trang bị kiến thức nền tảng về Vẽ kỹ thuật (đọc bản vẽ, quy ước hình biểu diễn) và Cơ lý thuyết cơ bản để hiểu bản chất của lực ma sát, biến dạng đàn hồi và sự truyền tải trọng trong các mối ghép chi tiết máy.

3. Điểm khác biệt của giáo trình so với các tài liệu dung sai cơ khí đại trà là gì?

Giáo trình được tinh gọn theo định hướng thực hành nghề nghiệp ô tô (thời lượng 45 giờ), tập trung trực tiếp vào các dạng mối ghép và cụm chi tiết điển hình trên xe ô tô (piston, xilanh, trục khuỷu, bạc lót, ổ lăn, then hoa, bánh răng), đồng thời cập nhật đầy đủ các tiêu chuẩn TCVN hiện hành tương thích với ISO.

4. Làm sao để tự học và nắm vững nội dung giáo trình hiệu quả?

Người học cần kết hợp việc nắm vững lý thuyết và công thức định nghĩa (kích thước giới hạn, sai lệch, độ dôi, độ hở) với việc tự giải các bài tập tính toán số liệu ở cuối mỗi mục; đồng thời chủ động đối chiếu các ký hiệu quy chuẩn trên bản vẽ với các bảng tra TCVN được cung cấp trong giáo trình.

5. Giáo trình có các tài liệu bổ trợ nào kèm theo?

Giáo trình tích hợp sẵn hệ thống bảng tra cứu kích thước danh nghĩa ưu tiên (TCVN 192-66), bảng 14 cấp nhám bề mặt (TCVN 2511-95), các sơ đồ phân bố miền dung sai tiêu chuẩn (TCVN 2245-1991), hệ thống bài tập mẫu kèm lời giải và câu hỏi ôn tập định hướng sau mỗi chương.

Kết luận

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (MH 11) cung cấp hệ thống kiến thức cơ sở và kỹ năng thực hành chuẩn hóa về tính đổi lẫn chức năng, các quy chuẩn dung sai lắp ghép bề mặt trơn, sai lệch hình học, độ nhám bề mặt và kỹ thuật đo lường cơ khí phục vụ trực tiếp cho nghề Công nghệ Ô tô trình độ Cao đẳng nghề.

Lộ trình học tập đề xuất:

  1. Nghiên cứu các khái niệm cơ bản về kích thước, sai lệch, dung sai và 3 nhóm lắp ghép bề mặt trơn (Chương 1 - Mục 1.1).
  2. Nắm vững hệ thống dung sai tiêu chuẩn TCVN/ISO, cấp chính xác, sai lệch cơ bản và phương pháp ghi ký hiệu bản vẽ (Chương 1 - Mục 1.2).
  3. Phân tích các dạng sai số gia công, sai lệch hình dạng, sai lệch vị trí tương quan và cấp độ nhám bề mặt (Chương 1 - Mục 1.3).
  4. Vận dụng tính toán dung sai cho các mối ghép tiêu chuẩn, ren, bánh răng và chuỗi kích thước (Chương 2).
  5. Thực hành sử dụng các dụng cụ đo lường chuyên dụng (thước cặp, panme, đồng hồ so, căn mẫu, dụng cụ đo góc) để kiểm tra chất lượng sản phẩm (Chương 3).

Nguồn tài liệu bổ trợ bao gồm hệ thống tiêu chuẩn TCVN (TCVN 192-66, TCVN 2244-99, TCVN 2245-1991, TCVN 10-85, TCVN 384-93, TCVN 2511-95) cùng danh mục tài liệu tham khảo chuyên ngành cơ khí được tích hợp trong giáo trình.
