Tổng quan về giáo trình

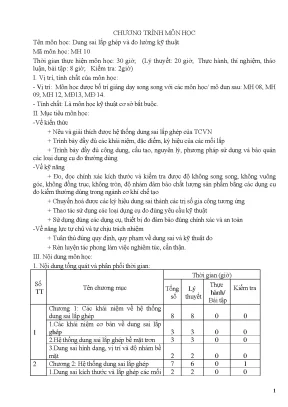

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (Mã môn học: MH 10) là tài liệu học tập kỹ thuật cơ sở bắt buộc thuộc khối ngành kỹ thuật cơ khí chế tạo máy. Trong chương trình đào tạo, môn học có tổng thời lượng 30 giờ (bao gồm 20 giờ lý thuyết, 8 giờ thực hành, thí nghiệm, thảo luận, bài tập và 2 giờ kiểm tra), được bố trí giảng dạy song song với các môn học và mô-đun kỹ thuật liên quan như MH 08, MH 09, MH 12, MĐ 13 và MĐ 14.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học hệ thống kiến thức toàn diện về hệ thống dung sai lắp ghép theo Tiêu chuẩn Việt Nam (TCVN), bao gồm các định nghĩa, đặc tính, ký hiệu quy ước của các kiểu lắp ghép cơ khí, cùng công dụng, cấu tạo, nguyên lý làm việc, phương pháp sử dụng và bảo quản các loại dụng cụ đo kiểm thông dụng. Về chuẩn đầu ra kỹ năng, giáo trình hướng dẫn phương pháp đo, đọc chính xác kích thước; kiểm tra sai lệch hình học và vị trí tương quan (độ không song song, không vuông góc, không đồng trục, không tròn, độ thẳng, độ nhám bề mặt); chuyển hóa ký hiệu dung sai trên bản vẽ thành trị số gia công tương ứng; đồng thời hình thành năng lực tuân thủ quy chuẩn kỹ thuật và tác phong làm việc nghiêm túc trong môi trường sản xuất cơ khí.

Giáo trình được cấu trúc theo phương pháp tiếp cận từ nguyên lý nền tảng đến tính toán thiết kế và thực hành ứng dụng. Điểm đặc sắc của tài liệu là sự tích hợp chặt chẽ giữa hệ thống lý thuyết tiêu chuẩn hóa (TCVN) với các bài toán tính toán kỹ thuật giải tích và quy trình thực hành đo kiểm trực tiếp trên mẫu vật thực tế xưởng cơ khí.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua các chương trọng tâm với trình tự logic từ khái niệm hình học cơ bản đến dung sai các mối ghép chuyên dụng và kỹ thuật đo kiểm:

  • Chương 1: Các khái niệm cơ bản về hệ thống dung sai lắp ghép (8 giờ lý thuyết): Khái quát nguyên lý tính đổi lẫn chức năng trong chế tạo cơ khí. Định nghĩa kích thước danh nghĩa ($D, d$), kích thước thực ($D_t, d_t$), kích thước giới hạn ($D_{max}, D_{min}, d_{max}, d_{min}$), sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$), dung sai kích thước lỗ ($TD = ES - EI$) và trục ($Td = es - ei$). Trình bày bản chất 3 nhóm lắp ghép bề mặt trơn: lắp lỏng (đặc trưng bởi độ hở $S_{max}, S_{min}, S_{tb}, T_S$), lắp chặt/lắp dôi (đặc trưng bởi độ dôi $N_{max}, N_{min}, N_{tb}, T_N$), lắp trung gian ($T_{S,N}$) và phương pháp biểu diễn sơ đồ phân bố miền dung sai.
  • Chương 2: Hệ thống dung sai lắp ghép bề mặt trơn và tính chọn kiểu lắp (7 giờ: 6 giờ lý thuyết, 1 giờ kiểm tra): Trình bày công thức trị số dung sai $T = a \cdot i$ theo TCVN 2244-91 với 20 cấp chính xác (từ cấp 01, 0, 1 đến 18). Hệ thống lỗ cơ bản (sai lệch cơ bản $H$ có $EI = 0$) và hệ thống trục cơ bản (sai lệch cơ bản $h$ có $es = 0$); quy định 81 miền dung sai trục và 72 miền dung sai lỗ tiêu chuẩn. Phương pháp tính chọn kiểu lắp lỏng theo chế độ ma sát ướt ($h = \frac{1}{4}S$), chọn kiểu lắp trung gian theo kinh nghiệm và giải tích tính chọn kiểu lắp dôi theo điều kiện bền tải trọng trục ($P$), mômen xoắn ($M_x$) và ứng suất chảy giới hạn $[\sigma]$.
  • Chương 3: Dung sai hình dạng, vị trí và nhám bề mặt (5 giờ: 3 giờ lý thuyết, 2 giờ thực hành): Định nghĩa và ký hiệu các sai lệch hình dạng (độ tròn, độ trụ, độ côn, độ phình, độ thắt); sai lệch vị trí tương quan (độ song song $/ /$, độ vuông góc $\perp$, độ đồng tâm, độ đối xứng, độ giao nhau $X$, độ đảo hướng tâm và đảo mặt đầu toàn phần). Khái niệm nhám bề mặt qua các chỉ tiêu sai lệch trung bình số học $R_a$ và chiều cao nhấp nhô $R_z$ (14 cấp độ nhám) cùng quy tắc ghi ký hiệu quy chuẩn 4 ô trên bản vẽ kỹ thuật.
  • Chương 4: Dung sai kích thước và lắp ghép các mối ghép thông dụng:
    • Mối ghép ổ lăn: Cấu tạo kích thước cơ bản ($d, D, B$), quy ước ký hiệu dãy số đọc từ phải sang trái (đường kính trong, cỡ ổ, loại ổ, cấu tạo đặc biệt và 5 cấp chính xác $P0, P6, P5, P4, P2$ theo TCVN 1840-84); nguyên tắc lắp vòng trong với trục theo hệ lỗ, vòng ngoài với thân hộp theo hệ trục theo dạng tải cục bộ (lắp lỏng) hoặc tải chu kỳ (lắp dôi).
    • Mối ghép then và then hoa: Quy chuẩn then theo TCVN 2261-77 (lắp then theo hệ trục kích thước $b$, dung sai $h9, h11, h14, H15$); dung sai then hoa theo TCVN 2245-91 phân loại theo 3 phương pháp định tâm ($D, d, b$).
    • Mối ghép ren và truyền động bánh răng: Phân loại ren hệ mét (TCVN 2249-93, TCVN 2250-93), ren thang (TCVN 1917-93); cấp chính xác ren 1 đến 9; dung sai truyền động bánh răng gồm 12 cấp chính xác đánh giá qua mức chính xác động học ($F'{ir}, F{rr}, F_{vwr}, F_{pkr}$), mức làm việc êm ($f_{ptr}, f_{pbr}, f_{fr}$), mức tiếp xúc mặt răng ($F_r, f_x, f_y$) và khe hở cạnh răng ($j_n$).
  • Chương 5: Dụng cụ đo thông dụng và phương pháp đo hình học (15 giờ: 6 giờ lý thuyết, 8 giờ thực hành, 1 giờ kiểm tra): Khái quát cơ sở đo lường (bộ phận cảm và bộ phận khuếch đại). Cấu tạo, nguyên lý và công thức đọc giá trị trên thước cặp ($L = m + i \cdot c'$), panme ($0{,}01\text{ mm} - 0{,}001\text{ mm}$), đồng hồ so (cơ cấu đòn, bánh răng, trục vít, lò xo). Phương pháp đo góc trực tiếp (căn mẫu góc kiểu I - V, dưỡng đo góc, thước đo góc vạn năng, calíp côn) và đo gián tiếp (nivô tính góc $\alpha = n \cdot c$ và lượng hiệu chỉnh $h = c \cdot n \cdot L$, thước sin, thước tang, bi cầu); phương pháp đo độ thẳng bằng thước kiểm khe sáng.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng cơ sở lý thuyết về nguyên lý tính đổi lẫn chức năng trong công nghiệp chế tạo, kết hợp hệ thống quy chuẩn kỹ thuật quốc gia TCVN (TCVN 2244-91, TCVN 1840-84, TCVN 2261-77, TCVN 2245-91, TCVN 2249-93, TCVN 1917-93). Đồng thời, tài liệu cung cấp các nguyên lý giải tích cơ học tiếp xúc và thủy động lực học màng dầu bôi trơn để làm căn cứ tính toán thông số kỹ thuật lắp ghép.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Khả năng đọc, tra cứu bảng biểu tiêu chuẩn, giải mã chính xác các ký hiệu quy ước dung sai, nhám bề mặt trên bản vẽ gia công và bản vẽ lắp; tính toán trị số giới hạn kích thước chi tiết; thành thạo thao tác cân chỉnh và bảo quản các dụng cụ đo kiểm cơ khí.
  • Kỹ năng phân tích: Phân tích trạng thái tải trọng tác dụng lên cụm chi tiết máy để lựa chọn kiểu lắp ghép tiêu chuẩn; giải các bài toán chuỗi kích thước thuận và nghịch; đánh giá sai số hình học và nguyên nhân gây sai số chế tạo.
  • Năng lực thực hành: Trực tiếp đo kiểm kích thước dài, góc, độ trụ, độ đảo, độ phẳng và độ nhám bằng thước cặp, panme, đồng hồ so, nivô và căn mẫu, đối chiếu kết quả đo với yêu cầu kỹ thuật trên bản vẽ để nghiệm thu sản phẩm.

Phương pháp giảng dạy và học tập

Giáo trình thiết lập phương pháp tiếp cận sư phạm kết hợp giữa diễn giải lý thuyết quy chuẩn và rèn luyện kỹ năng thực nghiệm đo kiểm tại xưởng. Phân bổ thời lượng 30 giờ được chia thành 20 giờ lý thuyết nhằm làm rõ bản chất các công thức giải tích, tiêu chuẩn dung sai và 8 giờ thực hành trực tiếp thao tác dụng cụ, kết thúc bằng 2 giờ kiểm tra định kỳ.

Hệ thống bài tập và bài thực hành mẫu trong giáo trình bao gồm:

  • Bài tập giải tích: Tính toán và chọn kiểu lắp ghép lỏng cho ổ trượt theo điều kiện ma sát ướt; tính toán độ dôi nhỏ nhất ($N_{min}$) và lớn nhất ($N_{max}$) cho mối ghép trục - bạc chịu tải trọng dọc trục $P$ và mômen $M_x$; bài tập giải chuỗi kích thước gia công.
  • Bài tập đọc và giải mã ký hiệu kỹ thuật: Đọc ký hiệu ổ lăn (ví dụ: 6309, 6-7503, 5-7028), ký hiệu mối ghép ren (ví dụ: M12 - 6g, M20 x 1 LH - 6H, M30 x 3 (P1) LH - 2H5C) và ký hiệu bánh răng trên bản vẽ.
  • Thực hành đo kiểm: Thao tác đo kích thước ngoài, kích thước trong, chiều sâu bằng thước cặp và panme; đo kiểm độ không song song, không vuông góc, độ đảo hướng tâm bằng đồng hồ so; đo góc nghiêng và xác định lượng hiệu chỉnh bề mặt bằng nivô khung/thanh; đo góc côn bằng phương pháp gián tiếp sử dụng bi cầu và dụng cụ đo dài.

Phương pháp đánh giá kết quả học tập gồm hai phần: kiểm tra lý thuyết (đánh giá khả năng hiểu quy chuẩn, tra bảng tiêu chuẩn TCVN, tính toán dung sai) và kiểm tra thực hành (đánh giá thao tác sử dụng dụng cụ, độ chính xác của kết quả đo và kỹ năng xử lý số liệu đo). Hướng dẫn tự học tập trung vào việc tự tra cứu các bảng phụ lục sai lệch giới hạn tiêu chuẩn (Bảng 3, 4, 7, 8, 11 và các bảng phụ lục màng dầu, ổ lăn) kết hợp vẽ sơ đồ phân bố miền dung sai cho từng mối ghép cụ thể.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các đặc điểm kỹ thuật mang tính thực tế và quy chuẩn:

  • Hệ thống hóa toàn diện theo Tiêu chuẩn Việt Nam (TCVN): Giáo trình cập nhật và đối chiếu trực tiếp các tiêu chuẩn kỹ thuật quốc gia bao gồm TCVN 2244-91 (Dung sai và lắp ghép bề mặt trơn), TCVN 1840-84 (Ổ lăn), TCVN 2261-77 (Mối ghép then), TCVN 2245-91 (Mối ghép then hoa), TCVN 2249-93 và TCVN 2250-93 (Mối ghép ren hệ mét), TCVN 1917-93 (Mối ghép ren hình thang).
  • Quy chuẩn hóa cách ghi ký hiệu bản vẽ cơ khí: Hướng dẫn chi tiết nguyên tắc biểu diễn dung sai kích thước, quy cách ghi ký hiệu sai lệch hình dạng/vị trí qua khung 3 ô và ký hiệu độ nhám bề mặt qua khung 4 ô chỉ dẫn ($R_a, R_z$, phương pháp gia công, chiều dài chuẩn, hướng nhấp nhô), bảo đảm tính thống nhất với bản vẽ chế tạo công nghiệp.
  • Liên hệ ứng dụng thực tế trong công nghiệp chế tạo: Giáo trình phân tích cụ thể các dạng mối ghép điển hình trong máy móc công nghiệp như lắp ghép ổ bi trục chính máy tiện, lắp ghép bánh răng, bánh đai, bánh đà, then hoa truyền lực công suất lớn và phương pháp đo kiểm sai số hình học bằng thiết bị cơ khí chuyên dụng.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các đối tượng cụ thể trong hệ thống đào tạo và sản xuất kỹ thuật:

  • Sinh viên: Sinh viên trình độ đại học và cao đẳng thuộc các ngành Kỹ thuật Cơ khí, Chế tạo máy, Cơ điện tử, Kỹ thuật Ô tô và các ngành kỹ thuật ứng dụng liên quan.
  • Điều kiện tiên quyết: Người học cần học song song hoặc đã hoàn thành các học phần cơ sở kỹ thuật như Vẽ kỹ thuật (MH 08), Cơ học lý thuyết / Sức bền vật liệu (MH 09), Công nghệ kim loại / Vật liệu học (MH 12), cùng các mô-đun thực hành xưởng cơ bản (MĐ 13, MĐ 14).
  • Giảng viên: Sử dụng làm đề cương và giáo trình giảng dạy chính thức cho môn học MH 10 (thời lượng 30 giờ), làm căn cứ xây dựng bài giảng lý thuyết, giáo án thực hành đo kiểm và ngân hàng câu hỏi kiểm tra.
  • Tự học và tham khảo chuyên môn: Tài liệu tham khảo cho kỹ thuật viên, kỹ sư thiết kế cơ khí, nhân viên kiểm soát chất lượng sản phẩm (QC/KCS) tại các nhà máy cơ khí nhằm mục đích tra cứu quy chuẩn dung sai và chuẩn hóa phương pháp đo kiểm hình học.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Tài liệu phục vụ trực tiếp cho sinh viên ngành cơ khí, chế tạo máy, cơ điện tử trong chương trình đào tạo kỹ thuật cơ sở, đồng thời là tài liệu tham khảo chuyên môn cho giảng viên và kỹ sư cơ khí cần tra cứu tiêu chuẩn dung sai lắp ghép.

2. Cần kiến thức nền nào để học môn học này?
Người học cần nắm vững kiến thức về Vẽ kỹ thuật để đọc bản vẽ cơ khí (MH 08), kiến thức Cơ học cơ sở để tính toán tải trọng/áp suất tiếp xúc (MH 09), Vật liệu học để xác định môđun đàn hồi và hệ số Poisson (MH 12), cùng kỹ năng thao tác cơ khí cơ bản (MĐ 13, MĐ 14).

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết thuần túy là gì?
Giáo trình kết hợp đồng thời ba cấu phần: lý thuyết tiêu chuẩn TCVN, công thức tính toán thiết kế giải tích cho từng dạng tải trọng làm việc, và hướng dẫn chi tiết nguyên lý cấu tạo, công thức đọc số đo của các dụng cụ đo kiểm thực tế (thước cặp, panme, đồng hồ so, nivô, thước đo góc).

4. Làm sao để tự học và nắm vững kiến thức môn học hiệu quả?
Người học cần kết hợp việc học lý thuyết với việc tự vẽ lại sơ đồ phân bố miền dung sai, thực hành giải các bài tập tính chọn kiểu lắp dựa trên bảng tra TCVN, và trực tiếp rèn luyện kỹ năng đọc vạch chia, tính toán kết quả đo theo các công thức quy định ($L = m + i \cdot c'$).

5. Có tài liệu bổ trợ nào kèm theo giáo trình?
Giáo trình tích hợp hệ thống bảng tra cứu tiêu chuẩn (Bảng 3, Bảng 4 về miền dung sai tiêu chuẩn trục và lỗ; Bảng 7, Bảng 8 về sai lệch giới hạn; Bảng 11 về ký hiệu ổ lăn; Phụ lục 9 về độ nhớt dầu bôi trơn; Phụ lục 13, 16 về lắp ghép ổ lăn).

Kết luận

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (MH 10) cung cấp hệ thống kiến thức nền tảng và thực hành chuẩn mực về sai số kích thước, sai số hình học và kỹ thuật đo lường trong cơ khí chế tạo máy. Lộ trình học tập được thiết kế khoa học từ việc nắm bắt các khái niệm cơ bản về dung sai lắp ghép (Chương 1), tính toán lựa chọn kiểu lắp tiêu chuẩn cho các mối ghép bề mặt trơn và mối ghép chuyên dụng (Chương 2, Chương 4), kiểm soát sai lệch hình dạng, vị trí và nhám bề mặt (Chương 3), đến rèn luyện kỹ năng thực hành trên các dụng cụ đo lường chuyên dụng (Chương 5). Đây là tài liệu học tập thiết yếu, phục vụ hiệu quả cho công tác giảng dạy, học tập và tra cứu kỹ thuật cơ sở trong ngành cơ khí chế tạo.
