GIÁO TRÌNH DUNG SAI VÀ LẮP GHÉP – NGHỀ CHẾ TẠO THIẾT BỊ CƠ KHÍ (HỆ CAO ĐẲNG NGHỀ)

Tổng quan về giáo trình (250-300 từ)

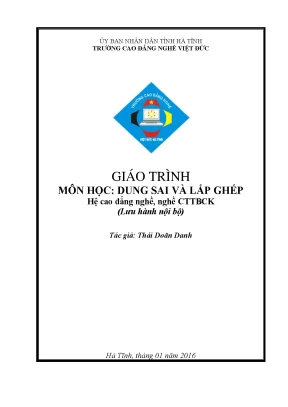

Giáo trình Dung sai và Lắp ghép do tác giả Thái Doãn Danh biên soạn vào tháng 01 năm 2016, được phát hành dưới hình thức lưu hành nội bộ tại Trường Cao đẳng Nghề Việt Đức Hà Tĩnh (thuộc Ủy ban Nhân dân tỉnh Hà Tĩnh). Học phần này chiếm vị trí nền tảng kỹ thuật cơ sở trong chương trình đào tạo nghề Chế tạo thiết bị cơ khí (CTTBCK) cấp độ cao đẳng nghề, đóng vai trò cầu nối giữa các môn khoa học cơ bản (Vẽ kỹ thuật, Cơ lý thuyết, Sức bền vật liệu) với các môn học chuyên môn và công nghệ gia công cơ khí.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học:

  • Bản chất và ý nghĩa kinh tế - kỹ thuật của tính lắp lẫn trong ngành chế tạo máy.
  • Phương pháp tính toán, xác định các thông số kích thước danh nghĩa, kích thước thực, kích thước giới hạn, sai lệch giới hạn và dung sai.
  • Quy tắc biểu diễn, phân tích sơ đồ phân bố miền dung sai và phương pháp tính toán ba nhóm lắp ghép: lắp lỏng (có độ hở), lắp chặt (có độ dôi) và lắp trung gian.
  • Kỹ năng tra cứu hệ thống bảng tiêu chuẩn Việt Nam (TCVN 2244:1991, TCVN 2245-99) và tiêu chuẩn quốc tế ISO 285-1:1988 để lựa chọn kiểu lắp, ghi đúng ký hiệu quy chuẩn trên bản vẽ chi tiết và bản vẽ lắp.

Giáo trình được cấu trúc thành 6 chương chính và 3 phần phụ lục tra cứu. Cách tiếp cận của tài liệu đi từ các định nghĩa lý thuyết giải tích đến quy chuẩn hóa công nghiệp và bài tập ứng dụng thực tế. Điểm đặc trưng của tài liệu là sự tích hợp đầy đủ dữ liệu tra cứu kỹ thuật, bài tập mẫu có lời giải chi tiết và các ví dụ gán liền với kết cấu cơ khí cụ thể.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được triển khai tuần tự qua 6 chương chuyên đề và hệ thống phụ lục:

  • Chương 1: Khái niệm về dung sai lắp ghép (Trang 1 - 18)
    Trình bày khái niệm tính lắp lẫn hoàn toàn và không hoàn toàn; định nghĩa kích thước danh nghĩa ($d_N, D_N$ theo dãy số tiêu chuẩn Ra5, Ra10, Ra20, Ra40), kích thước thực ($d_{th}, D_{th}$), kích thước giới hạn ($d_{max}, d_{min}, D_{max}, D_{min}$); sai lệch giới hạn trên ($es, ES$), sai lệch giới hạn dưới ($ei, EI$); dung sai kích thước ($T_d, T_D$); phân loại và thiết lập công thức tính toán đặc tính cho 3 nhóm lắp ghép: có độ hở ($S_{max}, S_{min}, S_{TB}, T_S$), có độ dôi ($N_{max}, N_{min}, N_{TB}, T_N$) và trung gian ($T_{SN}$); quy ước vẽ biểu đồ phân bố miền dung sai trong hệ thống lỗ cơ bản ($EI=0$) và hệ thống trục cơ bản ($es=0$).

  • Chương 2: Dung sai lắp ghép các bề mặt trơn (Trang 19 - 37)
    Phân tích quy định dung sai theo tiêu chuẩn TCVN 2244:1991 và ISO 285-1:1988; công thức tính trị số dung sai tiêu chuẩn $IT = a \cdot i$ (trong đó đơn vị dung sai $i = 0,45\sqrt[3]{D} + 0,001D$ với kích thước đến 500 mm); hệ thống 20 cấp chính xác (từ IT01, IT0, IT1 đến IT18); 28 dãy sai lệch cơ bản của lỗ (chữ hoa A...ZC) và trục (chữ thường a...zc); quy tắc ghi ký hiệu dung sai bằng chữ, bằng số và phối hợp trên bản vẽ chi tiết/bản vẽ lắp; phương pháp tra bảng dung sai TCVN 2245-99 (Bảng 1, Bảng 2).

  • Chương 3: Phạm vi ứng dụng các lắp ghép tiêu chuẩn (Trang 38 - 45)
    Phân loại ký hiệu và công dụng thực tế của từng kiểu lắp: lắp ghép có độ dôi ($H/p, H/r, H/s, H/t, H/u, H/z$), lắp ghép có độ hở ($H/a, H/b, H/c, H/d, H/e, H/f, H/g, H/h$), lắp ghép trung gian ($H/js, H/k, H/m, H/n$); hướng dẫn nguyên tắc lựa chọn hệ thống lỗ hoặc hệ thống trục dựa trên điều kiện kinh tế, công nghệ chế tạo và kết cấu cụ thể.

  • Chương 4: Dung sai hình dạng, vị trí và nhám bề mặt (Trang 46 - 63)
    Phân loại nguyên nhân gây ra sai số gia công (độ chính xác máy, đồ gá, dụng cụ cắt, độ cứng vững, biến dạng nhiệt, biến dạng kẹp chặt, rung động); phân tích sai số hệ thống và sai số ngẫu nhiên; sai lệch hình dạng học (độ tròn, độ trụ, prôfin mặt cắt dọc/ngang); dung sai vị trí tương quan và các chỉ tiêu đánh giá độ nhám bề mặt.

  • Chương 5: Dung sai kích thước và lắp ghép chi tiết điển hình (Trang 64 - 81)
    Tập trung vào tính toán và quy định dung sai cho các mối ghép đặc thù trong ngành cơ khí, trọng tâm là mối ghép ổ lăn với trục và lỗ thân hộp.

  • Chương 6: Chuỗi kích thước (Trang 82 - 92)
    Định nghĩa chuỗi kích thước cơ khí, các khâu thành phần (khâu tăng, khâu giảm, khâu khép kín); phương pháp giải chuỗi kích thước bằng phương pháp đổi lẫn hoàn toàn và phương pháp xác suất.

  • Hệ thống Phụ lục (Trang 93 - 120)
    Cung cấp 3 phần tra cứu: Phụ lục 1 (Dung sai lắp ghép bề mặt trơn), Phụ lục 2 (Dung sai hình dạng và vị trí bề mặt), Phụ lục 3 (Dung sai chi tiết điển hình).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống kiến thức nền tảng mang tính quy chuẩn:

  • Cơ sở lý thuyết lắp lẫn: Bản chất hóa việc tiêu chuẩn hóa linh kiện giúp chuyên môn hóa và hợp tác hóa sản xuất quy mô công nghiệp mà không phụ thuộc địa điểm gia công.
  • Nguyên lý tính toán dung sai và sai lệch: Mối quan hệ giữa kích thước danh nghĩa, kích thước giới hạn và sai lệch giới hạn: $$\begin{aligned} es &= d_{max} - d_N, \quad ei = d_{min} - d_N \ ES &= D_{max} - D_N, \quad EI = D_{min} - D_N \ T_d &= d_{max} - d_{min} = es - ei \ T_D &= D_{max} - D_{min} = ES - EI \end{aligned}$$
  • Hệ quy chuẩn kích thước thẳng tiêu chuẩn: Thiết lập dãy số ưu tiên theo chuẩn Ra5, Ra10 (Bảng 1.1) để quy tròn kích thước tính toán từ môn Sức bền vật liệu.
  • Cơ sở tiêu chuẩn TCVN/ISO: Cấu trúc đơn vị dung sai $i = 0,45\sqrt[3]{D} + 0,001D$ phân chia theo các khoảng kích thước danh nghĩa ($1 \div 500$ mm) và mức độ chính xác $a$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc, hiểu và ghi chính xác các ký hiệu quy ước dung sai trên bản vẽ kỹ thuật theo tiêu chuẩn (dạng chữ như $\varnothing 40H7, \varnothing 40f7$; dạng số như $\varnothing 40^{+0,025}$; dạng phối hợp như $\varnothing 40H7\left(^{+0,025}_{\phantom{+}0}\right)$ hoặc kiểu lắp $\varnothing 40\frac{H7}{f7}$).
  • Kỹ năng phân tích: Đánh giá độ chính xác tương đối giữa các kích thước khác nhau dựa trên việc xác định hệ số chính xác $a = \frac{T}{i}$; phân tích bản chất sai số gia công là sai số hệ thống hay ngẫu nhiên.
  • Kỹ năng thực hành giải tích và tra cứu: Thiết lập sơ đồ phân bố miền dung sai; tính toán nhanh các giá trị $S_{max}, S_{min}, N_{max}, N_{min}, TS, TN, TSN$; tra bảng TCVN 2245-99 để xác định sai lệch giới hạn và đánh giá chi tiết sau gia công đạt hay không đạt qua điều kiện: $$d_{min} \le d_{th} \le d_{max} \quad \text{hoặc} \quad D_{min} \le D_{th} \le D_{max}$$

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm

Tài liệu được biên soạn theo phương pháp sư phạm kỹ thuật kết hợp giữa lý thuyết định lượng và thực hành tính toán. Mọi quy tắc và công thức đều đi kèm với ví dụ minh họa bằng số học cụ thể, phân tích từng bước giải toán và đối chiếu ngược lại với các bảng tiêu chuẩn kỹ thuật.

Bài tập và bài toán thực tế

Giáo trình triển khai hệ thống bài tập đa dạng sau mỗi chương:

  • Bài toán đánh giá kích thước thực: Nhẩm tính kích thước giới hạn từ ký hiệu bản vẽ (ví dụ: $\varnothing 30^{+0,04}{+0,01}, \varnothing 30^{+0,02}{-0,01}, \varnothing 30^{\pm 0,07}, \varnothing 30_{-0,03}$) và đối chiếu với kích thước đo được ($d_{th}$) để kết luận chi tiết đạt hay không đạt yêu cầu kỹ thuật.
  • Bài toán tính toán đặc tính mối ghép: Tính toán sai lệch giới hạn, vẽ biểu đồ phân bố miền dung sai và tính độ hở/độ dôi cho các mối ghép cho trước kích thước danh nghĩa và sai lệch (như $\varnothing 60\frac{+0,03}{-0,04/-0,1}, \varnothing 36, \varnothing 50, \varnothing 100$).
  • Ví dụ ứng dụng trong công nghiệp:
    • Lắp ghép có độ dôi: Kiểu lắp $\frac{H7}{p6}, \frac{P7}{h6}$ cho mối ghép vòng định vị trên trục động cơ điện; $\frac{H7}{r6}, \frac{P7}{s6}$ cho bạc ổ trượt với thân ổ chịu tải nặng; $\frac{H7}{u6}, \frac{H8}{u8}$ cho bánh tàu hỏa lắp vào trục toa tàu hoặc vành răng đồng bánh vít lắp thân thép.
    • Lắp ghép có độ hở: Kiểu lắp $\frac{H7}{h6}, \frac{H8}{h7}$ cho bánh răng thay thế trong máy công cụ; $\frac{H7}{g6}, \frac{G7}{h6}$ cho ổ trục chính máy chính xác; $\frac{H7}{f7}, \frac{F8}{h6}$ cho ổ trục trong hộp truyền động; $\frac{H7}{e7}, \frac{H8}{e8}$ cho trục tua bin máy phát điện, cổ trục khuỷu động cơ ô tô; $\frac{H9}{d9}, \frac{H8}{d9}$ cho trục máy cán, máy nghiền bi.
    • Lắp ghép trung gian: Kiểu lắp $\frac{H7}{js6}, \frac{Js7}{h6}$ cho bánh đai, bánh răng có then cần tháo lắp thường xuyên; $\frac{H7}{k6}, \frac{K7}{h6}$ cho bánh răng trong hộp tốc độ; $\frac{H7}{n6}, \frac{N7}{h6}$ cho bánh răng trục máy búa hơi, máy nghiền đá.

Đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Dựa trên khả năng giải đúng các bài toán tính toán dung sai, độ chính xác khi vẽ sơ đồ phân bố miền dung sai, kỹ năng giải thích ý nghĩa các ký hiệu bản vẽ kỹ thuật và kết quả tra bảng tiêu chuẩn.
  • Chỉ dẫn tự học: Người học cần chủ động sử dụng hệ thống Phụ lục 1, 2, 3 ở cuối sách để thực hiện tra cứu độc lập cho các bài tập tổng hợp cuối mỗi chương.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện tính chuẩn mực về quy chuẩn kỹ thuật và tính ứng dụng công nghiệp thông qua các điểm cụ thể:

  • Bám sát quy chuẩn quốc gia và quốc tế: Nội dung dung sai lắp ghép bề mặt trơn được xây dựng dựa trên tiêu chuẩn quốc tế ISO 285-1:1988 và các tiêu chuẩn Việt Nam hiện hành gồm TCVN 2244:1991 (tiêu chuẩn quy định cấp chính xác và dung sai tiêu chuẩn) cùng TCVN 2245-99 (bảng tra sai lệch giới hạn kích thước lỗ và trục đến 500 mm).
  • Quy tắc phân chia khoảng kích thước khoa học: Hệ thống hóa việc phân chia phạm vi kích thước danh nghĩa từ $1 \div 500$ mm thành các khoảng chính (13 đến 25 khoảng) và xác định đơn vị dung sai $i$ dựa trên trung bình nhân $D = \sqrt{D_1 \cdot D_2}$, hạn chế sự phức tạp khi tra cứu nhưng vẫn duy trì độ chính xác kỹ thuật.
  • Hệ thống hóa phân loại cấp chính xác rõ ràng:
    • IT1 $\div$ IT4: Kích thước mẫu chuẩn, dụng cụ đo lường chính xác cao.
    • IT5 $\div$ IT6: Lĩnh vực cơ khí chính xác.
    • IT7 $\div$ IT8: Lĩnh vực cơ khí thông dụng.
    • IT9 $\div$ IT11: Lĩnh vực cơ khí lớn (chi tiết kích thước lớn).
    • IT12 $\div$ IT16: Kích thước gia công thô.
  • Tính kết nối thực tiễn: Làm rõ lý do công nghệ và kinh tế khi ưu tiên chọn hệ thống lỗ cơ bản (giảm số lượng dụng cụ định hình đắt tiền như dao doa, dao chuốt), đồng thời nêu rõ các trường hợp bắt buộc dùng hệ thống trục cơ bản (khi sử dụng thép cán sẵn không qua gia công cắt gọt, hoặc trong ngành chế tạo dụng cụ chính xác, sản xuất đồng hồ).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo và sản xuất cơ khí:

  • Sinh viên và học viên:
    • Học sinh, sinh viên hệ Cao đẳng nghề và Trung cấp nghề thuộc chuyên ngành Chế tạo thiết bị cơ khí (CTTBCK), Cắt gọt kim loại, Công nghệ kỹ thuật cơ khí, Bảo trì và sửa chữa thiết bị cơ khí.
    • Sinh viên ngành cơ khí tại các trường cao đẳng, đại học kỹ thuật cần tài liệu tham khảo về tính toán dung sai thực hành.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Người học cần hoàn thành các môn học: Vẽ kỹ thuật cơ khí (đọc hiểu bản vẽ, hình chiếu, quy ước nét vẽ), Cơ kỹ thuật, Sức bền vật liệu (tính toán đường kính và kích thước chi tiết máy theo độ bền).
  • Giảng viên và giáo viên dạy nghề:
    • Làm giáo trình giảng dạy chính khóa môn Dung sai và Lắp ghép; khai thác hệ thống bài tập mẫu, bảng tra sai lệch cơ bản và câu hỏi ôn tập theo chuẩn TCVN/ISO.
  • Kỹ thuật viên và công nhân kỹ thuật:
    • Dùng làm tài liệu tra cứu kích thước giới hạn, sai lệch giới hạn và lựa chọn mối ghép trong quá trình thiết kế chi tiết máy, gia công tại xưởng hoặc kiểm tra nghiệm thu sản phẩm cơ khí (KCS/QC).

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn trực tiếp cho sinh viên hệ cao đẳng nghề ngành Chế tạo thiết bị cơ khí (CTTBCK). Ngoài ra, tài liệu phù hợp cho học viên các ngành cơ khí chế tạo, giảng viên dạy nghề và cán bộ kỹ thuật xưởng cơ khí cần tài liệu tham khảo thực hành.

2. Cần kiến thức nền nào để học môn này?

Người học cần có kiến thức cơ bản về Vẽ kỹ thuật cơ khí (đọc bản vẽ, quy ước ghi kích thước), Toán kỹ thuật (tính toán đại số cơ bản) và Sức bền vật liệu (cơ sở xác định kích thước danh nghĩa chi tiết máy).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết khác?

Giáo trình tập trung vào khía cạnh giải tích thực hành, nhẩm tính kích thước thực tế tại hiện trường sản xuất, biểu diễn trực quan miền dung sai trên hệ trục tọa độ $\mu$m và tích hợp đầy đủ các bảng tra tiêu chuẩn TCVN 2245-99 thay vì chỉ trình bày lý thuyết đại cương.

4. Làm sao để tự học giáo trình này hiệu quả?

Người học nên tuân thủ quy trình 4 bước: (1) Nắm vững các công thức định nghĩa ($ES, EI, es, ei, T, S, N$); (2) Rèn luyện kỹ năng vẽ sơ đồ phân bố miền dung sai; (3) Tra cứu bảng phụ lục 1, 2, 3 để giải các bài tập xác định sai lệch; (4) Giải toàn bộ các bài tập kiểm tra kích thước thực tế ở cuối mỗi chương.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình tích hợp sẵn 3 phụ lục tra cứu dung sai kỹ thuật ở cuối tài liệu gồm: Phụ lục 1 (Bảng 1 và Bảng 2 tra sai lệch giới hạn lỗ và trục đến 500 mm; Bảng 3, 4, 5 tra độ hở và độ dôi); Phụ lục 2 (Dung sai hình dạng và vị trí); Phụ lục 3 (Dung sai chi tiết điển hình).

Kết luận (150 từ)

Giáo trình Dung sai và Lắp ghép của tác giả Thái Doãn Danh cung cấp hệ thống kiến thức toàn diện, chuẩn xác và có tính ứng dụng trực tiếp cho nghề Chế tạo thiết bị cơ khí. Tài liệu hệ thống hóa toàn bộ lý thuyết tính lắp lẫn, phương pháp giải tích dung sai và quy chuẩn lắp ghép theo tiêu chuẩn quốc gia TCVN và quốc tế ISO.

Lộ trình học tập đề xuất:

  1. Tiếp cận khái niệm kích thước, sai lệch, dung sai và 3 nhóm lắp ghép (Chương 1).
  2. Nắm vững cách tính toán, tra bảng cấp chính xác và quy tắc ghi ký hiệu bản vẽ theo TCVN 2244:1991, TCVN 2245-99 (Chương 2).
  3. Ứng dụng lựa chọn các kiểu lắp tiêu chuẩn trong hệ lỗ và hệ trục (Chương 3).
  4. Nghiên cứu sai số gia công, dung sai hình học, nhám bề mặt, dung sai ổ lăn và phương pháp giải chuỗi kích thước (Chương 4, 5, 6).

Tài liệu tham khảo nền tảng: Tiêu chuẩn Việt Nam TCVN 2244:1991, TCVN 2245-99 và Tiêu chuẩn quốc tế ISO 285-1:1988.
