TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH VẬT LIỆU CƠ KHÍ (TRƯỜNG CAO ĐẲNG DẦU KHÍ)

Tổng quan về giáo trình

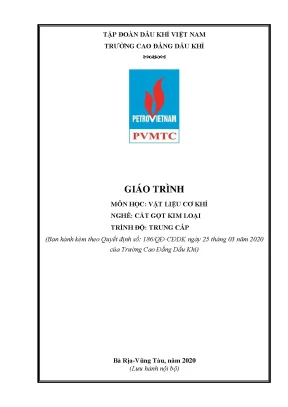

Giáo trình Vật liệu cơ khí (Mã mô-đun: CK19MH04) là tài liệu giảng dạy chính khóa được ban hành kèm theo Quyết định số 186/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (tỉnh Bà Rịa – Vũng Tàu). Tài liệu do nhóm tác giả gồm ThS. Lê Anh Dũng (Chủ biên), Trần Kim Khánh và Đỗ Văn Thọ biên soạn, có dung lượng 82 trang, phục vụ công tác đào tạo nội bộ cho nghề Cắt gọt kim loại ở trình độ Trung cấp và khối ngành kỹ thuật trình độ Cao đẳng.

Trong khung chương trình đào tạo chuyên môn ngành (Tổng thời lượng 71 tín chỉ / 1680 giờ), mô-đun Vật liệu cơ khí được xếp vào nhóm Môn học/mô-đun cơ sở (Mã II.1), bố trí học sau các môn học chung (Giáo dục chính trị, Pháp luật, Giáo dục thể chất, Tiếng Anh, Tin học) cùng các môn cơ sở nền tảng như Hóa đại cương (CNH19MH09, 2 tín chỉ), Vẽ kỹ thuật (CK19MH01, 2 tín chỉ) và Hình học họa hình (CK19MH10, 5 tín chỉ). Việc hoàn thành môn học này là điều kiện tiên quyết trước khi người học bước vào các mô-đun thực hành chuyên ngành như Gia công nguội cơ bản (CG19MĐ01), Gia công trên máy tiện (CG19MĐ02), Gia công trên máy phay (CG19MĐ04), Gia công trên máy mài (CG19MĐ06) và Gia công máy CNC (CG19MĐ03, CG19MĐ05).

Mục tiêu học tập của giáo trình được cấu trúc hóa theo 3 nhóm chuẩn đầu ra:

  • Về kiến thức (A1): Trình bày tính chất chung của kim loại và hợp kim; phương pháp thí nghiệm xác định cơ tính; cấu tạo, tổ chức tế vi và tính chất của các mác gang, thép; nguyên lý nhiệt luyện và hóa nhiệt luyện; các nhóm vật liệu phi kim loại (chất dẻo, cao su, composite).
  • Về kỹ năng (B1): Nhận diện chính xác ký hiệu mác vật liệu; vận dụng cơ sở dữ liệu vật liệu để lựa chọn chủng loại phôi phù hợp với điều kiện chịu tải của chi tiết máy và phương pháp gia công cơ khí.
  • Về năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy định an toàn lao động, hình thành tính kỷ luật và tác phong công nghiệp.

Giáo trình gồm 5 chương lý thuyết kết hợp hệ thống bài tập tình huống, bám sát thực tiễn công nghệ chế tạo cơ khí tại Việt Nam với phương pháp quy chiếu song song giữa Tiêu chuẩn Quốc gia (TCVN), tiêu chuẩn Liên Xô (GOST) và các hệ thống tiêu chuẩn quốc tế (SAE, AISI, ASTM).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

  • Chương 1: Khái niệm cơ bản về kim loại và hợp kim (Thời lượng: 9 giờ): Phân tích 4 nhóm tính chất cơ bản: Cơ tính (độ bền kéo $\sigma_k$, độ bền nén $\sigma_n$, độ bền uốn $\sigma_u$, độ cứng, độ dãn dài tương đối $\delta%$, độ dai va đập $a_k$), Lý tính (khối lượng riêng, nhiệt độ nóng chảy, tính dãn nở nhiệt, tính dẫn nhiệt, dẫn điện, từ tính), Hóa tính (chịu ăn mòn, chịu axit, chịu nhiệt) và Tính công nghệ (tính cắt gọt, tính hàn, tính rèn, tính đúc, tính nhiệt luyện). Trình bày cấu trúc mạng tinh thể của kim loại nguyên chất gồm 3 kiểu ô cơ bản: Lập phương thể tâm (BCC: $\text{Fe}\alpha, \text{Cr}, \text{W}, \text{Mo}, \text{V}$), Lập phương diện tâm (FCC: $\text{Fe}\gamma, \text{Cu}, \text{Ni}, \text{Pb}, \text{Ag}$) và Lục phương dày đặc (HCP: $\text{Zn}, \text{Co}, \text{Mg}$). Phân tích các dạng thù hình của sắt ($\text{Fe}\alpha, \text{Fe}\beta, \text{Fe}\gamma, \text{Fe}\delta$), quá trình kết tinh, sự tạo mầm và phát triển hạt tinh thể. Thiết lập khái niệm về pha, hệ cân bằng, cấu tử và các dạng tổ chức của hợp kim (dung dịch đặc xen kẽ/thay thế, hợp chất hóa học $\text{Fe}_3\text{C}$, hỗn hợp cơ học).
  • Chương 2: Hợp kim Sắt – Các bon (Thời lượng: 18 giờ): Khảo sát giản đồ trạng thái $\text{Fe}-\text{C}$ ($0 - 6,67% \text{C}$) với các đường trạng thái lỏng ($ABCD$), đường trạng thái rắn ($AHJEF$), đường cùng tinh $ECF$ ($1147^\circ\text{C}$), đường cùng tích $PSK$ ($727^\circ\text{C}$), đường giới hạn hòa tan $ES, GS, DQ$. Định nghĩa 5 tổ chức cơ bản: Xêmentit ($\text{Fe}3\text{C}$, $6,67% \text{C}$, độ cứng $760 - 800\text{ HB}$), Ostenit (dung dịch đặc xen kẽ của $\text{C}$ trong $\text{Fe}\gamma$, hòa tan tối đa $2,14% \text{C}$ ở $1147^\circ\text{C}$), Ferit (dung dịch đặc xen kẽ của $\text{C}$ trong $\text{Fe}\alpha$, độ cứng $80 - 100\text{ HB}$), Peclit (hỗn hợp cơ học cùng tích Ferit + Xêmentit, $0,8% \text{C}$) và Leđeburit (hỗn hợp cơ học cùng tinh Ostenit + Xêmentit, $4,43% \text{C}$). Nghiên cứu 3 điểm tới hạn nhiệt luyện: $A_1$ ($727^\circ\text{C}$), $A_3$ ($911 - 727^\circ\text{C}$), $A{cm}$ ($1147 - 727^\circ\text{C}$) cùng hiệu ứng trễ pha khi nung ($Ac$) và làm nguội ($Ar$).
    • Thép cacbon: Đánh giá ảnh hưởng của $\text{C}, \text{Si}, \text{Mn}, \text{P}$ (gây giòn nguội), $\text{S}$ (gây giòn nóng), các chất khí $\text{N}_2, \text{O}_2$. Phân loại theo TCVN 1765-75: Thép thông dụng (CT38, BCT31, CCT31), Thép kết cấu (C08, C10, C45, C85), Thép dụng cụ (CD70, CD80A, CD130).
    • Gang: Đánh giá quá trình graphit hóa; phân tích đặc tính và mác Gang trắng, Gang xám (GX12-28, GX15-32, GX21-40, GX36-56), Gang cầu (GC45-15, GC50-2, GC60-2), Gang dẻo (GZ33-8, GZ45-6, GZ60-3) và Gang biến tính.
    • Thép hợp kim: Ảnh hưởng của các nguyên tố $\text{Cr}, \text{Ni}, \text{W}, \text{V}, \text{Si}, \text{Mn}, \text{Co}, \text{Mo}$. Phân loại và giải mã ký hiệu theo TCVN (15Cr, 12Cr2Ni3, 90CrSi, OLCr1,5), theo tiêu chuẩn Nga GOST (40X, 9XC, 25XM, 12XH3A, 0X18H10), theo hệ thống SAE/AISI (SAE 2115, nhóm 30000, 51000). Nghiên cứu các nhóm thép chuyên dụng: thép kết cấu thấm cacbon, thép hóa tốt, thép lò xo (50Si2, 65MnSi2), thép vòng bi, thép dụng cụ cắt, thép gió ($8,5 - 9% \text{W}, 3,8 - 4,6% \text{Cr}, 1 - 5% \text{V}$), thép làm khuôn dập nguội (Cr12, Cr6WV)/khuôn dập nóng (5CrNiMo, 3Cr2W8), thép không gỉ (12Cr13, 12Cr18Ni9Ti), thép bền nhiệt và thép kỹ thuật điện.
    • Hợp kim cứng: Nguyên lý chế tạo bằng công nghệ luyện kim bột từ cacbit vonfram (CW), cacbit titan (CTi), cacbit tantan (CTa) với chất kết dính Coban (Co) qua ép định hình ($100 - 400\text{ MN/m}^2$) và thiêu kết ở $1500^\circ\text{C}$, đạt độ cứng $85 - 92\text{ HRC}$, chịu nhiệt đến $1000^\circ\text{C}$.
  • Chương 3: Nhiệt luyện và hóa nhiệt luyện (Thời lượng: 5 giờ): Phân tích các giai đoạn chuyển biến pha khi nung nóng, giữ nhiệt và làm nguội. Các phương pháp nhiệt luyện cơ bản: tôi thép, ram thép, ủ và thường hóa. Các công nghệ hóa nhiệt luyện làm thay đổi thành phần và cấu trúc bề mặt: thấm cacbon (dùng thùng thấm than), thấm nitơ, thấm xianit.
  • Chương 4: Kim loại màu và hợp kim màu (Thời lượng: 7 giờ): Cấu trúc, cơ lý tính và phân loại Nhôm và hợp kim nhôm (hợp kim nhôm biến dạng, hợp kim nhôm đúc, giản đồ trạng thái hệ hợp kim nhôm); Đồng và hợp kim đồng (Đồng thau/Latông, Đồng thanh/Brông); khảo sát các kim loại và hợp kim màu chuyên dụng khác.
  • Chương 5: Vật liệu phi kim loại (Thời lượng: 6 giờ): Cấu trúc, tính chất và phạm vi ứng dụng của các chất dẻo công nghiệp (nhựa nhiệt dẻo, nhựa nhiệt rắn), cao su kỹ thuật và vật liệu composite.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp 3 nền tảng lý thuyết kỹ thuật vật liệu:

  1. Lý thuyết kết tinh và biến đổi mạng tinh thể: Mối liên hệ giữa cấu trúc ô mạng lập phương/lục phương, năng lượng biến đổi nội năng, mật độ nguyên tử và cơ chế hình thành khuyết tật mạng/tinh giới đối với cơ lý tính vật liệu.
  2. Lý thuyết cân bằng pha nhiệt động học: Phương pháp giải mã và tra cứu giản đồ trạng thái hai cấu tử ($\text{Fe}-\text{C}$, hợp kim nhôm, hợp kim đồng) để xác định nhiệt độ chuyển pha, thành phần pha và tổ chức tế vi tại trạng thái cân bằng.
  3. Quy luật tương quan Thành phần – Công nghệ – Tổ chức – Tính chất: Cơ chế nâng cao cơ tính thông qua hợp kim hóa dung dịch rắn, hóa bền phân tán và chuyển biến pha trong quá trình nhiệt luyện/biến dạng dẻo.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật và đo lường:
    • Tính toán giới hạn bền kéo $\sigma_b = \frac{P}{F_0}\ (\text{N/mm}^2)$ dựa trên lực kéo lớn nhất $P$ và diện tích tiết diện ban đầu $F_0$.
    • Vận hành và lựa chọn đúng phương pháp đo độ cứng: Brinell ($\text{HB} = \frac{P}{F}$, dùng bi thép $D = 2,5; 5; 10\text{ mm}$ cho vật liệu mềm $< 450\text{ HB}$), Rockwell (mũi kim cương $120^\circ$ hoặc bi thép $1,587\text{ mm}$; đo các thang HRA với tải trọng $60\text{ kg}$, HRB với $100\text{ kg}$, HRC với $150\text{ kg}$ căn cứ độ lún $h_1 = h_2 - h$, với $1\text{ HR} = 0,002\text{ mm}$), Vickers ($\text{HV} = 1,8544 \frac{P}{d^2}$, mũi chóp đáy vuông $136^\circ$).
    • Xác định độ dai va đập $a_k = \frac{A}{F}\ (\text{Nm/m}^2)$ trên máy thử búa con lắc dùng mẫu Charpy ($10 \times 10 \times 55\text{ mm}$) hoặc mẫu Izod ($10 \times 10 \times 75\text{ mm}$ xẻ rãnh V sâu $2\text{ mm}$).
  • Kỹ năng phân tích và quy chuẩn: Giải mã các thông số mác thép và gang theo hệ thống TCVN, GOST và SAE/AISI; phân tích tác động của các tạp chất hóa học đối với khuyết tật kim loại (giòn nóng, giòn nguội).
  • Năng lực ứng dụng công nghệ: Lựa chọn mác vật liệu và công nghệ hóa nhiệt luyện tương ứng với điều kiện tải trọng thực tế của chi tiết máy (ví dụ: gang xám GX15-32 làm thân máy, thép C45 làm trục truyền động, gang dẻo GZ37-12 làm vỏ cầu ô tô, thép gió làm dao tiện, thép 12Cr18Ni9Ti làm chi tiết chống ăn mòn).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình dạy học tích cực, kết hợp thuyết trình ngắn, phương pháp nêu vấn đề kỹ thuật và thảo luận tình huống công nghệ. Giáo viên định hướng học liệu, cung cấp tiêu chuẩn kỹ thuật và điều phối hoạt động nghiên cứu nhóm.

  • Tổ chức học tập nhóm: Người học được phân thành các nhóm nhỏ từ 4 đến 6 thành viên. Nhóm trưởng phân công nhiệm vụ nghiên cứu các chủ đề cụ thể (như phân tích đường nguội, so sánh các phương pháp đo độ cứng, tra cứu mác thép kết cấu), thực hiện thảo luận, tổng hợp và nộp báo cáo chuyên đề theo quy định.
  • Quy định tự học và chuyên cần:
    • Người học phải nghiên cứu trước giáo trình và tài liệu tham khảo trước khi lên lớp.
    • Bắt buộc tham dự tối thiểu 70% tổng thời lượng giảng dạy lý thuyết. Học viên vắng quá 30% thời lượng quy định (tương đương quá 13,5 giờ) không đủ điều kiện dự thi và phải học lại môn học.
  • Quy chuẩn đánh giá và tính điểm:
    • Tuân thủ Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ Lao động – Thương binh và Xã hội.
    • Điểm môn học gồm 2 hợp phần: Điểm kiểm tra quá trình (thường xuyên hệ số 1 + định kỳ hệ số 2, chiếm trọng số 40%) và Điểm thi kết thúc môn học (chiếm trọng số 60%).
    • Điểm đánh giá thành phần và điểm tổng kết môn học được chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy định đào tạo theo hệ thống tín chỉ.

Điểm nổi bật và cập nhật

  1. Quy chuẩn hóa và đối chiếu mác vật liệu đa hệ thống: Giáo trình không tiếp cận định danh vật liệu một cách chung chung mà xác lập bảng quy chuẩn kỹ thuật cụ thể. Ưu tiên trình bày hệ thống Tiêu chuẩn Việt Nam (TCVN 1765-75 cho thép cacbon thông dụng, thép kết cấu, thép dụng cụ; ký hiệu mác gang GX, GC, GZ; thép hợp kim 15Cr, 90CrSi), đồng thời đối chiếu chi tiết với hệ thống tiêu chuẩn Nga GOST (CT38 tương đương CT3, CD80A tương đương Y8A, GX24-44 tương đương C24-44, thép hợp kim 40X, 9XC) và hệ thống phân loại 4 chữ số SAE/AISI của Hoa Kỳ (ví dụ: SAE 2115 phân tích rõ số 2 chỉ họ thép Niken, số 1 chỉ $1,25 - 1,75% \text{Ni}$, số 15 chỉ $0,15 - 0,25% \text{C}$).
  2. Tính định lượng trong phương pháp thử nghiệm cơ tính: Trình bày chi tiết cấu tạo máy kéo vạn năng, máy đo độ cứng và máy thử độ dai va đập; tích hợp các công thức xác định chỉ tiêu cơ tính, bảng thông số lực nén ($P = 30D^2$ cho thép/gang, $P = 10D^2$ cho đồng), điều kiện thử nghiệm mẫu ($h > 10\text{ chiều sâu vết lõm}$, khoảng cách 2 vết $> 2D$, đường kính $0,2D < d < 0,6D$).
  3. Gắn kết thực tiễn chế tạo và sửa chữa cơ khí: Nội dung chuyên môn liên kết chặt chẽ với công nghệ gia công kim loại (tính cắt gọt, tốc độ cắt của dao thép gió đạt $25 - 35\text{ m/ph}$, gấp 8-12 lần thép cacbon), công nghệ đúc (tính chảy loãng ở nhiệt độ cùng tinh $1147^\circ\text{C}$ của gang) và lĩnh vực cơ khí thiết bị dầu khí.

Đối tượng sử dụng giáo trình

  • Người học: Học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng thuộc các nhóm nghề: Cắt gọt kim loại, Cơ khí sửa chữa thiết bị chế biến dầu khí, Vận hành thiết bị khoan khai thác, Cơ khí chế tạo và Công nghệ Hàn.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức khoa học cơ bản và kỹ thuật cơ sở, bao gồm: Hóa đại cương (nắm vững cấu tạo nguyên tử, liên kết hóa học, phản ứng oxy hóa khử), Vẽ kỹ thuật (đọc hiểu bản vẽ kết cấu chi tiết máy) và Hình học họa hình.
  • Giảng viên: Sử dụng làm giáo trình giảng dạy chuẩn hóa thời lượng 45 giờ lý thuyết, xây dựng ngân hàng câu hỏi vấn đáp thường xuyên, đề kiểm tra định kỳ và đề thi kết thúc mô-đun bám sát chuẩn đầu ra A1–C3.
  • Kỹ thuật viên và cán bộ kỹ thuật nhà xưởng: Sử dụng làm tài liệu tra cứu các thông số cơ tính, đối chiếu mác thép quốc tế tương đương, tính toán chế độ nhiệt luyện và lựa chọn vật liệu thay thế trong quá trình gia công cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn phục vụ đào tạo trình độ Trung cấp và Cao đẳng nghề Cắt gọt kim loại, Cơ khí chế tạo, Cơ khí sửa chữa và Vận hành thiết bị dầu khí theo khung chương trình của Trường Cao đẳng Dầu khí.

2. Cần trang bị những kiến thức nền tảng nào trước khi học môn này?

Người học cần hoàn thành các môn học cơ sở gồm Hóa đại cương (mã CNH19MH09), Vẽ kỹ thuật (mã CK19MH01) và Hình học họa hình (mã CK19MH10) để có khả năng đọc bản vẽ và hiểu bản chất các liên kết hóa học, phản ứng chuyển pha.

3. Giáo trình có điểm gì khác biệt trong phương pháp trình bày mác vật liệu?

Giáo trình thiết lập hệ thống đối chiếu song song giữa tiêu chuẩn Việt Nam (TCVN), tiêu chuẩn Nga (GOST) và tiêu chuẩn Mỹ (SAE/AISI), giúp người học nhận diện và chuyển đổi mác vật liệu chính xác khi làm việc với các thiết bị công nghiệp thực tế.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần kết hợp nghiên cứu lý thuyết theo đề cương từng chương, tham gia thảo luận nhóm 4–6 người, tự giải quyết các câu hỏi tình huống ở cuối mỗi chương và đối chiếu kiến thức lý thuyết với các bài thực hành gia công trên máy tiện, phay, bào tại xưởng.

5. Những tài liệu bổ trợ nào được chính thức sử dụng cùng giáo trình?

Danh mục tài liệu tham khảo chính thức được ban biên soạn công bố bao gồm 4 tài liệu chuyên ngành:

  • [1]. Trần Mão, Phạm Đình Sùng (1998), Vật liệu cơ khí, NXB Giáo dục.
  • [2]. Hoàng Trọng Bá (2007), Vật liệu phi kim loại, NXB Giáo dục.
  • [3]. Nguyễn Hoa Thịnh, Nguyễn Đình Đức (2002), Vật liệu Composite, NXB Khoa học và Kỹ thuật.
  • [4]. Hoàng Tùng (2005), Vật liệu & công nghệ kim loại, NXB Giáo dục.

Kết luận

Giáo trình Vật liệu cơ khí (Mã mô-đun: CK19MH04) của Trường Cao đẳng Dầu khí cung cấp hệ thống kiến thức cơ sở về cấu tạo tinh thể, cơ lý tính, giản đồ trạng thái Fe–C, các quy trình nhiệt luyện và tiêu chuẩn hóa mác kim loại, phi kim loại trong ngành cơ khí.

Lộ trình học tập đề xuất cho người học bao gồm:

  1. Nghiên cứu cấu trúc tinh thể và các phương pháp đo cơ tính thực nghiệm (Chương 1).
  2. Làm chủ giản đồ trạng thái $\text{Fe}-\text{C}$, phân biệt và tra cứu hệ thống mác thép, gang, hợp kim cứng (Chương 2).
  3. Nghiên cứu công nghệ nhiệt luyện, hóa nhiệt luyện (Chương 3) cùng kim loại màu và vật liệu phi kim (Chương 4, Chương 5).
  4. Ứng dụng trực tiếp vào các mô-đun thực hành gia công cắt gọt kim loại chuyên sâu (tiện, phay, mài, CNC).

Để mở rộng kiến thức chuyên sâu, người học có thể tham khảo các giáo trình chuyên đề của GS. Trần Mão, PGS. Hoàng Trọng Bá và GS. TSKH. Nguyễn Hoa Thịnh được trích dẫn trong danh mục tài liệu tham khảo của giáo trình.
