Tổng quan về giáo trình

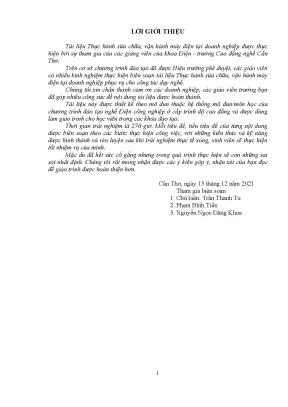

Giáo trình Thực hành sửa chữa, vận hành máy điện tại doanh nghiệp (Mã mô đun: MĐ36) được biên soạn bởi tập thể giảng viên Khoa Điện thuộc Trường Cao đẳng nghề Cần Thơ, bao gồm chủ biên Trần Thanh Tú cùng các tác giả Phạm Bỉnh Tiến và Nguyễn Ngọc Đăng Khoa (nghiệm thu và ban hành ngày 15 tháng 12 năm 2021).

Trong chương trình đào tạo nghề Điện công nghiệp trình độ cao đẳng, MĐ36 giữ vị trí là mô đun kỹ thuật chuyên môn tự chọn mang tính chất trải nghiệm thực tế tại cơ sở sản xuất. Điều kiện tiên quyết để người học tham gia mô đun này là phải hoàn thành toàn bộ 35 mô đun chuyên môn trước đó trong khung chương trình đào tạo.

Mục tiêu học tập của giáo trình hướng tới việc chuẩn hóa ba nhóm năng lực:

  • Về kiến thức: Tổng hợp toàn bộ hệ thống lý thuyết chuyên ngành đã học để áp dụng trực tiếp vào quy trình kỹ thuật sửa chữa và vận hành máy điện tại doanh nghiệp.
  • Về kỹ năng: Hoàn thiện kỹ năng tay nghề sửa chữa, bảo dưỡng, vận hành các loại động cơ điện và máy biến áp; hình thành năng lực giải quyết sự cố kỹ thuật độc lập và phối hợp làm việc nhóm.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, tính tỉ mỉ, ý thức kỷ luật lao động và tinh thần tự bổ sung kiến thức kỹ thuật mới.

Giáo trình được thiết kế với tổng thời lượng 270 giờ, phân bổ thành 45 giờ lý thuyết, 224 giờ thực hành và 01 giờ kiểm tra. Cấu trúc tài liệu được phân chia theo từng bước thực hiện công việc (Job Steps), gắn liền quy chuẩn kỹ thuật trường học với điều kiện sản xuất công nghiệp thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 4 khối bài học (nội dung) chính theo tiến trình tiếp cận từ thủ tục quy định, an toàn lao động đến kỹ thuật chuyên sâu và tổng kết:

  • Nội dung 1: Phổ biến nội quy, quy định của nhà trường đối với sinh viên đi thực hành tại doanh nghiệp (MĐ36-01, 2 giờ): Cung cấp các quy định về thủ tục giấy tờ (giấy giới thiệu, đăng ký thực hành tự túc hoặc theo hợp đồng ký kết của nhà trường), chuẩn mực tác phong, đồng phục xưởng, kỷ luật lao động, thời hạn nộp và barem chấm điểm báo cáo.
  • Nội dung 2: Thực hiện các biện pháp an toàn và vệ sinh lao động (MĐ36-02, 8 giờ): Trang bị kiến thức và kỹ năng về sử dụng, bảo dưỡng dụng cụ cơ khí cầm tay (mỏ lết, tua vít, kìm, búa, cưa) và dụng cụ điện cầm tay (khoan, máy mài, máy cưa); các biện pháp phòng chống độc chất công nghiệp, bụi nghề nghiệp và hệ thống thông gió; cơ chế cháy nổ và quy trình PCCC; kỹ thuật sơ cứu nạn nhân bị tai nạn lao động và điện giật; tìm hiểu cơ cấu tổ chức quản lý sản xuất tại doanh nghiệp.
  • Nội dung 3: Thực hành tại doanh nghiệp (MĐ36-03, 230 giờ): Trọng tâm chuyên môn của mô đun. Nội dung bao quát việc khảo sát công nghệ sản xuất; tham gia lắp đặt và bảo dưỡng động cơ điện xoay chiều; sửa chữa động cơ điện một chiều; quy trình sửa chữa và chế tạo máy biến áp công suất nhỏ (từ đo đạc, làm khuôn cách điện, quấn dây, đấu dây đến thử nghiệm không tải và có tải); xử lý sự cố mạch điện máy công nghiệp (máy nén khí, mạch bán dẫn, rơle, IC) và đánh giá chất lượng điện năng.
  • Nội dung 4: Báo cáo kết quả thực hành tại doanh nghiệp (MĐ36-04, 30 giờ): Hướng dẫn phương pháp ghi chép nhật ký thực hành theo tuần/tháng, thể thức trình bày báo cáo tổng kết thực tập và quy chế bảo vệ kết quả.

Kiến thức nền tảng được xây dựng

  • Cơ sở khoa học công nghệ sản xuất: Cấu trúc hệ thống công nghệ gồm 4 thành phần: phần cứng (thiết bị, máy móc), thông tin/quy trình, con người và tổ chức quản lý điều hành; các chỉ tiêu kinh tế - kỹ thuật trong đánh giá năng lực sản xuất.
  • Khoa học an toàn và bảo hộ lao động: Độc chất học nghề nghiệp (phân loại 5 nhóm tác hại hóa chất: kích thích, dị ứng, ngạt khí như $\text{CO}, \text{CO}_2, \text{CH}_4$, độc thần kinh, tổn thương nội tạng); cơ chế tác động của các hạt bụi ($\text{aerozon} < 10,\mu\text{m}$, mù $0{,}1\text{--}10,\mu\text{m}$, khói $0{,}001\text{--}0{,}1,\mu\text{m}$) và các bệnh bụi phổi ($\text{silicose}$, $\text{asbestose}$, $\text{aluminose}$); lý thuyết nhiệt độ bùng cháy, nhiệt độ bốc cháy, nhiệt độ tự bốc cháy và nguyên lý dập tắt đám cháy.
  • Chỉ tiêu chất lượng hệ thống điện năng: Ba thông số kỹ thuật cốt lõi gồm điện áp ($U$), tần số ($f = \pm 0{,}5\text{ Hz}$) và tính liên tục cung cấp điện theo 3 loại hộ phụ tải (hộ loại I, II, III). Độ lệch điện áp cho phép đối với mạng động lực là $\Delta U% = \pm 5% U_{\text{đm}}$ và mạng chiếu sáng là $\Delta U% = \pm 2{,}5% U_{\text{đm}}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng các dụng cụ đo kiểm điện chuyên dụng như VOM/DVOM, Ampe kìm, Mêgômmét; đo kiểm và cách điện cuộn dây; thực hiện 15 bước chế tạo khuôn máy biến áp bằng giấy cách điện; gia công má chận gỗ (rộng hơn khuôn $3\text{--}4\text{ cm}$); đấu nối và hàn thiếc đầu dây; kiểm tra điện áp thiên áp tranzito ($U_{BE} = 0{,}1\text{--}0{,}6\text{ V}$ với bóng PNP, $0{,}3\text{--}1\text{ V}$ với bóng NPN), kiểm tra sụt áp đường nguồn cấp $U_{cc}$ (12V) và xử lý bo mạch IC.
  • Kỹ năng phân tích và chẩn đoán (Analytical skills): Phương pháp kiểm tra nguội (quan sát tiếp điểm, nút phục hồi rơle nhiệt, tụ lọc dầu) kết hợp kiểm tra nóng có điện; khoanh vùng sự cố giữa mạch động lực và mạch điều khiển; đánh giá độ sụt áp máy biến áp khi mang tải ($\Delta U \le 5% U_{2\text{đm}}$); nhận biết các dấu hiệu nguy cơ cháy nổ từ tĩnh điện, hồ quang và rò rỉ khí đốt.
  • Kỹ năng nghề nghiệp và an toàn (Practical competencies): Thực hành các phương pháp hô hấp nhân tạo (nằm sấp, nằm ngửa, hà hơi thổi ngạt tần số 10 lần/phút) và xoa bóp tim ngoài lồng ngực; bảo dưỡng dụng cụ cầm tay theo quy trình; lập văn bản báo cáo tiến độ và phối hợp làm việc trong môi trường công nghiệp.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo theo định hướng năng lực (Competency-Based Training - CBT) kết hợp phương thức đào tạo gắn kết với doanh nghiệp (Work-Integrated Learning).

  • Tiếp cận giảng dạy: Thiết kế bài giảng theo quy trình thao tác chuẩn (Standard Operating Procedures - SOP). Mỗi nhiệm vụ kỹ thuật đều chia thành các bước thực hiện tuần tự, nêu rõ điều kiện thực hiện (dụng cụ, vật tư), tiêu chí nghiệm thu và phương pháp đo kiểm. Ví dụ:
    • Quy trình thử không tải máy biến áp qua 10 bước: kiểm tra điện áp sơ cấp, đo dòng $I_0$, đo điện áp thứ cấp không tải (yêu cầu lớn hơn định mức $5%\text{--}15%$), theo dõi độ ồn và nhiệt độ lõi thép/cuộn dây (yêu cầu dưới $60^\circ\text{C}$ sau 30 phút).
    • Quy trình thử có tải qua 10 bước: mắc tải định mức, kiểm tra độ sụt áp ($\le 5%$), kiểm tra nhiệt độ tiếp xúc bề mặt và tính ổn định điện áp ra.
  • Hình thức thực hành: Người học tham gia trực tiếp tại các phân xưởng, tổ bảo trì của doanh nghiệp với tư cách kỹ thuật viên tập sự, thao tác trên các thiết bị thật như máy nén khí, động cơ điện, hệ thống tủ phân phối và mạch điều khiển bán dẫn.
  • Phương pháp đánh giá: Kết hợp giữa đánh giá quá trình và đánh giá tổng kết:
    • Đánh giá quá trình: Căn cứ vào nhật ký và báo cáo tuần/tháng có nhận xét, ký xác nhận của cán bộ hướng dẫn tại doanh nghiệp.
    • Đánh giá kết thúc: Điểm số mô đun là điểm trung bình theo thang điểm 10 giữa: (1) Điểm đánh giá của cán bộ kỹ thuật doanh nghiệp (có ký tên, đóng dấu mộc tròn niêm phong) và (2) Điểm chấm báo cáo của 2 giảng viên Khoa Điện. Trường hợp báo cáo dưới 5 điểm phải chỉnh sửa nộp lại trong 1 tuần; nộp báo cáo trễ 2 ngày bị trừ 1 điểm.
  • Định hướng tự học: Giáo trình yêu cầu sinh viên tự nghiên cứu cấu trúc quản lý sản xuất, tự tra cứu sơ đồ nguyên lý mạch điện máy công nghiệp và rèn luyện kỹ năng quan sát văn hóa doanh nghiệp.

Điểm nổi bật và cập nhật

  • Cấu trúc hóa quy trình kỹ thuật từng bước: Thay vì trình bày lý thuyết thuần túy, giáo trình chuẩn hóa toàn bộ các hoạt động sửa chữa thành các bước thao tác có thể lượng hóa và kiểm tra được (như quy trình 12 bước kiểm tra máy biến áp, quy trình 15 bước chế tạo khuôn quấn dây).
  • Tích hợp chẩn đoán thiết bị bán dẫn và biến tần: Cập nhật các nội dung xử lý sự cố mạch điện tử công nghiệp ứng dụng linh kiện công suất (thyristor, triac, biến tần, tranzito, IC khuếch đại), đáp ứng thực tế chuyển đổi từ khí cụ điện cơ khí sang điều khiển bán dẫn trong các nhà máy.
  • Chi tiết hóa hệ thống an toàn - vệ sinh lao động: Nội dung an toàn không chỉ dừng lại ở quy tắc an toàn điện mà mở rộng sang y học lao động (nhận diện bệnh nghề nghiệp do bụi, hóa chất độc hại), kỹ thuật thông gió công nghiệp và nguyên lý PCCC theo tiêu chuẩn nhà nước.
  • Chuẩn hóa quy cách hồ sơ báo cáo: Đưa ra khung quy định rõ ràng cho bản báo cáo kỹ thuật tốt nghiệp (tối thiểu 25 trang, font chữ Times New Roman cỡ 14, định lề chuẩn: trái 3 cm, phải 1,5 cm, trên/dưới 2 cm, bìa màu vàng không dùng giấy thơm) nhằm rèn luyện tính chuyên nghiệp trong công tác văn phòng kỹ thuật.

Đối tượng sử dụng giáo trình

  • Sinh viên: Phục vụ trực tiếp cho sinh viên năm cuối trình độ cao đẳng thuộc chuyên ngành Điện công nghiệp (chuẩn bị bước vào giai đoạn thực tập tốt nghiệp và tham gia thị trường lao động).
  • Điều kiện tiên quyết đối với người học: Đã tích lũy và hoàn thành đạt yêu cầu toàn bộ 35 mô đun kỹ thuật cơ sở và chuyên môn trong khung chương trình đào tạo của nhà trường.
  • Giảng viên và cán bộ hướng dẫn:
    • Giảng viên Khoa Điện dùng làm tài liệu chuẩn để quản lý đợt thực hành, theo dõi tiến độ và chấm điểm báo cáo.
    • Cán bộ kỹ thuật, kỹ sư tại các doanh nghiệp tiếp nhận sinh viên sử dụng làm căn cứ giao việc, theo dõi an toàn và đánh giá kết quả tay nghề theo tiêu chí đào tạo của trường.
  • Mục đích tự học và tham khảo: Làm tài liệu tham khảo cho thợ điện, kỹ thuật viên vận hành bảo dưỡng máy điện tại các xí nghiệp công nghiệp cần tra cứu quy trình kiểm tra, thử nghiệm máy biến áp và chẩn đoán sự cố mạch điện động lực/điều khiển.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào và ở học kỳ mấy?

Giáo trình được biên soạn cho sinh viên học nghề Điện công nghiệp cấp độ Cao đẳng tại Trường Cao đẳng nghề Cần Thơ, được bố trí vào giai đoạn cuối khóa học (mô đun MĐ36) nhằm chuẩn bị cho kỳ thi tốt nghiệp và đi làm thực tế.

2. Cần hoàn thành những kiến thức nào trước khi học mô đun này?

Sinh viên bắt buộc phải hoàn thành toàn bộ 35 mô đun học phần trước đó trong chương trình đào tạo nghề Điện công nghiệp, bao gồm các kiến thức nền tảng về an toàn điện, khí cụ điện, máy điện, mạch điện và đo lường điện.

3. Giáo trình này khác gì so với giáo trình lý thuyết máy điện thông thường?

Tài liệu tập trung vào kỹ năng thực hành và chẩn đoán tại hiện trường sản xuất. Các nội dung được xây dựng theo quy trình các bước thao tác (Job Steps) kèm điều kiện thực hiện, tiêu chuẩn đánh giá cụ thể thay vì tập trung vào tính toán lý thuyết hay giải phương trình giải tích máy điện.

4. Báo cáo kết quả thực hành tại doanh nghiệp có những yêu cầu bắt buộc nào?

Bản báo cáo phải có độ dài tối thiểu 25 trang, soạn thảo bằng font Times New Roman cỡ 14, tuân thủ đúng quy định căn lề, bìa màu vàng. Hồ sơ nộp kèm bắt buộc phải có Phiếu đánh giá của cơ sở thực hành với nhận xét của cán bộ hướng dẫn và có dấu mộc tròn niêm phong nộp trong vòng 1 tuần sau khi kết thúc đợt thực hành.

5. Giáo trình có cung cấp các tiêu chuẩn đánh giá thông số thử nghiệm không?

Có. Giáo trình nêu rõ các tiêu chuẩn kỹ thuật kiểm tra: ví dụ điện áp thứ cấp không tải máy biến áp phải lớn hơn định mức $5%\text{--}15%$; độ giảm áp khi có tải $\Delta U \le 5% U_{2\text{đm}}$; nhiệt độ phát nóng cuộn dây/lõi thép không tải dưới $60^\circ\text{C}$; độ lệch tần số lưới điện $\pm 0{,}5\text{ Hz}$.

Kết luận

Giáo trình Thực hành sửa chữa, vận hành máy điện tại doanh nghiệp (MĐ36) là tài liệu đào tạo nghề nghiệp được xây dựng dựa trên nhu cầu thực tế sản xuất, kết hợp chặt chẽ giữa lý thuyết chuyên môn và quy chuẩn công nghiệp. Tài liệu định hướng lộ trình học tập logic qua 4 giai đoạn: chuẩn bị nội quy - thực hiện an toàn lao động - thao tác sửa chữa/vận hành máy điện tại phân xưởng - lập báo cáo và đánh giá kép. Hệ thống bài học cung cấp đầy đủ các quy trình kỹ thuật đo kiểm, biểu mẫu báo cáo tuần/tháng và danh mục tài liệu tham khảo hỗ trợ sinh viên hoàn thiện năng lực nghề nghiệp trước khi tốt nghiệp.
