THÔNG TIN THƯ MỤC VÀ ĐẶC TẢ HỌC THUẬT: GIÁO TRÌNH SỬA CHỮA – BẢO DƯỠNG BƠM 1

Tổng quan về giáo trình (250-300 từ)

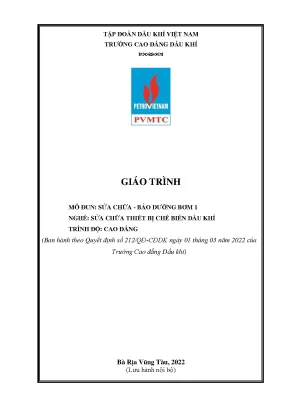

Giáo trình mô đun Sửa chữa – Bảo dưỡng Bơm 1 (Mã mô đun: MECM53107) là tài liệu giảng dạy chính thức thuộc chương trình đào tạo nghề Sửa chữa thiết bị chế biến dầu khí ở trình độ Cao đẳng, được ban hành theo Quyết định số 212/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Công trình do tập thể tác giả gồm Nguyễn Thành Danh (Chủ biên), Lê Duy Nam và Bùi Việt An biên soạn.

+-------------------------------------------------------------------------------+
|                    THÔNG TIN XUẤT BẢN & ĐẶC TẢ MÔ ĐUN                         |
+----------------------+--------------------------------------------------------+
| Tên mô đun           | Sửa chữa – Bảo dưỡng Bơm 1                             |
| Mã mô đun            | MECM53107                                              |
| Đơn vị ban hành      | Trường Cao đẳng Dầu khí (PVMTC) - Vũng Tàu             |
| Năm ban hành         | 2022 (Theo Quyết định số 212/QĐ-CĐDK)                  |
| Thời lượng đào tạo   | 75 giờ (Lý thuyết: 14h | Thực hành: 57h | Kiểm tra: 4h)|
| Khối lượng tín chỉ   | 03 tín chỉ                                             |
| Ngành đào tạo        | Sửa chữa thiết bị chế biến dầu khí (Hệ Cao đẳng)      |
+----------------------+--------------------------------------------------------+

Trong cấu trúc khung chương trình gồm 100 tín chỉ của ngành, mô đun này giữ vị trí thực hành nghề chuyên môn bắt buộc, được bố trí giảng dạy sau các học phần lý thuyết kỹ thuật cơ sở (như Dung sai, Vật liệu cơ khí, Cơ kỹ thuật) và trước các học phần ứng dụng chuyên sâu như Sửa chữa - Bảo dưỡng van công nghiệp 2, Sửa chữa - Bảo dưỡng bơm 2, Thực tập sản xuất và Khóa luận tốt nghiệp.

Mục tiêu học tập của giáo trình được xác định cụ thể qua ba chuẩn đầu ra:

  • Chuẩn kiến thức (A1): Trình bày chính xác cấu tạo, nguyên lý vận hành của các loại bơm thông dụng; lập được quy trình tháo lắp, kiểm tra và bảo dưỡng kỹ thuật.
  • Chuẩn kỹ năng (B1): Thực hiện thành thạo thao tác tháo lắp, đo kiểm, nhận biết các dạng hư hỏng cơ khí và đề xuất phương án xử lý kỹ thuật tối ưu.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1): Hình thành tác phong công nghiệp, kỹ năng làm việc nhóm, tuân thủ nghiêm ngặt quy định an toàn lao động và vệ sinh công nghiệp trong môi trường chế biến dầu khí.

Điểm đặc sắc của tài liệu là phương pháp tiếp cận mô đun hóa tích hợp (module-based approach), tập trung phân bổ 76% tổng thời lượng cho thực hành thao tác trực tiếp trên thiết bị công nghiệp.

Nội dung kiến thức cốt lõi (500-600 từ)

                            CẤU TRÚC PHÂN BỔ MÔ ĐUN
   [Bài mở đầu]                   [Bài 1 & 2]                    [Bài 3 & 4]
 Tổng quan & Lịch sử            Bơm Thể tích                  Bơm Màng & Bơm Cánh dẫn
  - Lịch sử máy thủy khí         - Bơm piston (16h)            - Bơm màng khí nén (18h)
  - Phân loại kỹ thuật           - Bơm bánh răng (16h)         - Bơm ly tâm (24h)

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 1 bài mở đầu và 4 bài học chuyên đề, phát triển theo tiến trình logic từ các dòng máy bơm thể tích chuyển dịch chất lỏng đến hệ thống bơm cánh dẫn động lực học:

  • Bài mở đầu: Giới thiệu chung và ứng dụng của bơm (01 giờ): Trình bày lịch sử phát triển máy thủy khí từ guồng nước cổ đại đến các phát minh của Otto von Guericke (1640), Newcomen (1805), Worthington (1840), Euler (1751–1754), Fourneyron (1830), Xablucôp (1831) và Reynolds (1875). Phân loại máy bơm theo nguyên lý làm việc (bơm cánh dẫn, bơm thể tích, bơm phun tia), theo công dụng và theo phạm vi cột áp - lưu lượng.
  • Bài 1: Sửa chữa – Bảo dưỡng Bơm piston (16 giờ: 4 LT, 12 TH): Khảo sát cấu tạo và nguyên lý của bơm piston tác động đơn, tác động kép và bơm vi sai. Trình bày công thức tính lưu lượng lý thuyết $Q_{lt} = \frac{F \cdot l \cdot n}{60}$ và hiệu suất thể tích $\eta_v = \frac{Q_{thuc}}{Q_{lt}}$. Quy định quy trình chạy thử thủy lực chịu áp suất 37,5 MPa cho chi tiết làm việc ở 25 MPa trong thời gian 5 phút. Cung cấp bảng tra cứu 13 hiện tượng hư hỏng (mòn ty bơm, hỏng bình ổn áp, rơ bạc đầu nhỏ tay biên, lỏng mặt bích) và biện pháp khắc phục.
  • Bài 2: Sửa chữa – Bảo dưỡng Bơm bánh răng (16 giờ: 3 LT, 14 TH, kiểm tra): Phân tích kết cấu bơm bánh răng ăn khớp ngoài (răng thẳng, nón chữ V, xoắn ốc) và ăn khớp trong bằng vật liệu inox 304, inox 316. Phân tích hiện tượng xâm thực do áp suất hút giảm dưới áp suất khí quyển, lỗi nhiễm bẩn hạt mài trong chất lỏng và lỗi rò rỉ khí qua phốt cơ khí.
  • Bài 3: Sửa chữa – Bảo dưỡng Bơm màng (18 giờ: 3 LT, 14 TH, 1 KT): Mô tả cấu tạo cụm buồng chứa (fluidcap & manifold), màng bơm (diaphragm), 4 van bi (ball & seat) và bộ van phân phối khí. Phân tích chu trình hút - đẩy hai giai đoạn bằng khí nén và hướng dẫn duy trì tải vận hành ở mức 50% công suất định mức để hạn chế mỏi cơ học màng van.
  • Bài 4: Sửa chữa – Bảo dưỡng Bơm ly tâm (24 giờ: 3 LT, 18 TH, 3 KT): Phân loại bơm ly tâm một cấp, nhiều cấp, bơm một miệng hút (côngxon) và hai miệng hút; bơm trục ngang và trục đứng. Xác định 5 thông số làm việc: lưu lượng ($Q$), cột áp ($H$), công suất trục ($N$), công suất động cơ ($N_{đc} = k \cdot N$), hiệu suất ($\eta = 0.7 - 0.9$) và chiều cao hút chân không cho phép ($H_{ck} \le 10\text{ m}$). Khảo sát kết cấu cánh dẫn (cánh kín, nửa hở, cánh hở với độ nhẵn bề mặt cấp 3 đến 6), hệ thống wear ring, hộp chèn kín gioăng, seal cơ khí và bộ truyền động (mô tơ điện, diesel, tuabin). Giới thiệu bổ sung khái niệm máy nén ly tâm (tỷ số nén $R = P_2/P_1$, công suất CFM, chiều cao nén).

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý kỹ thuật cơ bản:

  • Lý thuyết thủy lực động lực và thể tích: Sự chuyển hóa cơ năng thành thế năng áp suất và động năng dòng chảy trong khoang công tác và buồng xoắn ốc.
  • Cơ chế cân bằng lực dọc trục: Phương pháp khử lực hướng trục trong bơm ly tâm thông qua thiết kế bánh công tác hai miệng hút đối xứng, đĩa cân bằng hoặc piston cân bằng.
  • Động học dòng lưu chất và xâm thực: Sự biến đổi vận tốc dòng chảy qua tam giác vận tốc ở lối vào bánh công tác và điều kiện hình thành bọt khí gây rỗ bề mặt kim loại.
                           TAM GIÁC VẬN TỐC & DÒNG CHẢY

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Lập quy trình tháo lắp chuẩn xác; căn chỉnh khe hở làm kín, độ căng dây đai, khe hở máng trượt con trượt; thay thế vòng mòn (wear ring), gioăng nắp van và bộ phốt cơ khí.
  • Kỹ năng phân tích (Analytical skills): Đo đạc, tính toán lưu lượng thực tế và hiệu suất thể tích; xác định nguyên nhân rung giật, nóng ổ đỡ, quá tải động cơ thông qua quan sát đồng hồ áp suất và tiếng ồn vận hành.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành, chạy rà và nghiệm thu kỹ thuật máy bơm công nghiệp theo tiêu chuẩn bảo trì định kỳ của nhà máy chế biến dầu khí.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình xác lập phương pháp tiếp cận sư phạm theo mô hình dạy học tích cực (active learning) và đào tạo theo năng lực thực hiện:

                            TIẾN TRÌNH SƯ PHẠM MÔ ĐUN
[Lý thuyết tích cực]          [Thực hành phân xưởng]           [Tự học & Thảo luận]
- Thuyết trình ngắn           - Nhóm thực hành 4-6 SV          - Báo cáo chuyên đề
- Nêu vấn đề kỹ thuật         - Tháo lắp trên mô hình thật     - Tra cứu tài liệu trước
- Bài tập tình huống          - Chạy thử & kiểm tra áp lực     - Rèn luyện an toàn xưởng
  • Hoạt động của người dạy: Sử dụng kỹ thuật thuyết trình ngắn kết hợp phương pháp nêu vấn đề kỹ thuật và phân tích bài tập tình huống hư hỏng. Giảng viên thị phạm trên thiết bị thật, máy chiếu, mô hình động cắt bổ; tổ chức chia nhóm thực hành và giám sát an toàn phân xưởng.
  • Hoạt động của người học: Sinh viên nghiên cứu tài liệu trước buổi học, tham gia thảo luận nhóm từ 4 đến 6 người. Mỗi nhóm phân công thành viên phụ trách từng bước trong quy trình tháo lắp, kiểm tra khe hở, lập bảng phân tích sai số và viết báo cáo kỹ thuật.
  • Điều kiện cơ sở vật chất: Yêu cầu phòng học chuyên môn hóa, trang bị máy chiếu, máy tính, bảng viết cùng các cụm máy bơm thật (bơm piston, bơm bánh răng, bơm màng khí nén, bơm ly tâm), máy phay và các bộ dưỡng kiểm tra, thiết bị đo lường cơ khí.
  • Hình thức kiểm tra và đánh giá: Tuân thủ Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động – Thương binh và Xã hội, áp dụng thang điểm 10 quy đổi sang điểm chữ và thang điểm 4.
                    CƠ CẤU TRỌNG SỐ ĐÁNH GIÁ MÔ ĐUN (MECM53107)
| Hình thức kiểm tra              | Trọng số     | Nội dung và chuẩn đánh giá      |
| Đánh giá quá trình:             | 40%          | - Kiểm tra thường xuyên: sau 15h|
| - Kiểm tra thường xuyên (HS 1)  |              |   (Hỏi miệng/Trắc nghiệm/Báo cáo)|
| - Kiểm tra định kỳ (HS 2)       |              | - Kiểm tra định kỳ: sau 45h     |
|                                 |              |   (Tự luận/Trắc nghiệm/Thực hành)|
| Thi kết thúc mô đun             | 60%          | - Thực hiện sau 75 giờ đào tạo  |
|                                 |              | - Thực hành tháo lắp kết hợp thi|
|                                 |              |   tự luận hoặc trắc nghiệm      |
  • Quy định chuyên cần: Sinh viên phải tham dự tối thiểu 70% số tiết lý thuyết; trường hợp vắng quá 30% thời lượng phải học lại mô đun.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình mô đun Sửa chữa – Bảo dưỡng Bơm 1 cập nhật các quy chuẩn kỹ thuật theo khung chương trình Cao đẳng năm 2022 của Trường Cao đẳng Dầu khí:

                            ĐẶC ĐIỂM KỸ THUẬT NỔI BẬT
[Vật liệu & Chế tạo]          [Cơ cấu Chống rò rỉ]             [Chuẩn hóa Bảo trì]
- Thép inox 304, inox 316     - Wear ring chuyên dụng          - Thử áp lực 37,5 MPa
- Cánh đúc chính xác          - Seal cơ khí hai mặt tiếp xúc   - Vận hành 50% tải bơm màng
- Độ nhẵn bề mặt cấp 3-6      - Hộp đệm làm kín trục           - Bảng 13 sự cố vận hành
  • Tích hợp vật liệu công nghiệp chuyên dụng: Đưa vào nội dung giảng dạy các vật liệu chống ăn mòn hóa học cao như thép không gỉ inox 304, inox 316 đối với bơm bánh răng, đáp ứng yêu cầu vận chuyển lưu chất ăn mòn, độ nhớt cao trong các phân xưởng lọc hóa dầu.
  • Tiêu chuẩn hóa bộ phận làm kín hiện đại: Chuyển đổi trọng tâm từ cơ cấu đệm chèn gioăng amiăng truyền thống sang kết cấu vòng mòn chịu mài mòn (wear ring) và bộ làm kín cơ khí (mechanical seal) tiếp xúc tĩnh - động, giảm thiểu rò rỉ lưu chất và giảm chu kỳ bảo trì.
  • Gắn kết thực tế vận hành phân xưởng dầu khí: Cung cấp thông số vận hành và kiểm tra an toàn cụ thể như quy định chạy thử áp lực 37,5 MPa (cho cụm chi tiết 25 MPa), giới hạn xói mòn đường kính trong xi lanh không quá 1,5 mm, quy tắc vận hành bơm màng ở mức 50% công suất để tối ưu hóa tuổi thọ phụ tùng.
  • Khai thác nguồn tài liệu chuẩn mực quốc tế: Nội dung chuyên môn được đối chiếu và tham chiếu trực tiếp từ các tài liệu quốc tế chuyên sâu như Pumps Reference Guide (Third edition) của Ontario Power Generation, Centrifugal pumps: Basic concepts, Operation, Maintenance, and Troubleshooting của tác giả Mukesh Sahdev, cùng tài liệu hướng dẫn kỹ thuật của Carver Pump Company.

Đối tượng sử dụng giáo trình (200-250 từ)

                            ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH
[Sinh viên & Học viên]            [Giảng viên]                [Kỹ thuật viên Phân xưởng]
- SV Cao đẳng Thiết bị Dầu khí   - Biên soạn bài giảng chuẩn   - Tra cứu bảo trì định kỳ
- Học viên Trung cấp nghề Cơ khí - Hướng dẫn thực hành xưởng   - Chẩn đoán lỗi thiết bị
- SV Đại học nhóm ngành Thủy khí - Đánh giá năng lực tay nghề  - Lập quy trình chạy thử
  • Sinh viên chuyên ngành: Tài liệu học tập bắt buộc đối với sinh viên hệ Cao đẳng và Trung cấp nghề Sửa chữa thiết bị chế biến dầu khí; tài liệu tham khảo cho sinh viên các ngành Cơ khí chế tạo, Máy hóa và Kỹ thuật vận hành nhà máy công nghiệp.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần kỹ thuật nền tảng theo tiến trình đào tạo:
    1. Dung sai (MECM53001)
    2. Vật liệu cơ khí (MECM53002)
    3. Vẽ kỹ thuật 1 & 2 (MECM52003, MECM62012)
    4. Cơ kỹ thuật (MECM64011)
    5. Điện kỹ thuật cơ bản (ELEI53055)
    6. Gia công nguội cơ bản (MECM53104)
  • Giảng viên và cán bộ đào tạo: Sử dụng làm căn cứ thiết kế giáo án lý thuyết, lập phiếu hướng dẫn thực hành phân xưởng và xây dựng ngân hàng câu hỏi kiểm tra đánh giá kỹ năng tay nghề.
  • Kỹ thuật viên tại nhà máy: Cán bộ kỹ thuật, công nhân vận hành và bảo trì tại các trạm bơm, nhà máy lọc dầu, cơ sở hóa chất sử dụng tài liệu để tra cứu thông số lắp đặt, bảng lỗi sự cố và quy trình chạy thử thiết bị thủy lực.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế phù hợp với những ai?

Giáo trình phục vụ trực tiếp cho sinh viên Cao đẳng nghề Sửa chữa thiết bị chế biến dầu khí của Trường Cao đẳng Dầu khí, đồng thời dùng làm tài liệu đào tạo nghề cho học viên hệ trung cấp, sinh viên kỹ thuật cơ khí và cán bộ bảo dưỡng tại các xí nghiệp công nghiệp.

2. Cần trang bị những kiến thức nền tảng nào trước khi học mô đun này?

Học viên cần nắm vững các học phần cơ sở gồm Dung sai lắp ghép (MECM53001), Vật liệu cơ khí (MECM53002), Vẽ kỹ thuật cơ khí, Cơ kỹ thuật và kỹ năng Gia công nguội cơ bản (MECM53104) để thực hiện các thao tác đo kiểm và tháo lắp.

3. Điểm khác biệt cốt lõi so với các giáo trình máy thủy khí chung là gì?

Tài liệu tập trung vào kỹ năng bảo dưỡng và sửa chữa thực tế với 57/75 giờ thực hành; cung cấp quy trình chẩn đoán sai hỏng cụ thể cho 4 nhóm bơm và định lượng các thông số kiểm tra kỹ thuật (như áp suất thử kín 37,5 MPa, giới hạn mòn xi lanh 1,5 mm).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần đọc trước cấu tạo và nguyên lý của từng loại bơm, nghiên cứu kỹ bảng phân loại nguyên nhân hư hỏng, kết hợp chuẩn bị phiếu thực hành và thảo luận nhóm 4–6 người trước khi thao tác trực tiếp trên máy tại xưởng.

5. Có những tài liệu bổ trợ nào đi kèm với giáo trình?

Kèm theo giáo trình là hệ thống giáo án thực hành, phiếu học tập, quy trình thao tác chuẩn tại xưởng, cùng các giáo trình tham khảo của Đại học Bách khoa Hà Nội, Đại học Bách khoa TP.HCM, Đại học Hàng hải và các cẩm nang kỹ thuật của Ontario Power Generation, Mukesh Sahdev.

Kết luận (150 từ)

Giáo trình Sửa chữa – Bảo dưỡng Bơm 1 (Mã mô đun: MECM53107) cung cấp hệ thống kiến thức và kỹ năng kỹ thuật chuẩn xác về 4 nhóm máy bơm công nghiệp: bơm piston, bơm bánh răng, bơm màng và bơm ly tâm. Tài liệu thiết lập sự cân bằng giữa lý thuyết thủy lực cơ sở và thực hành chẩn đoán, sửa chữa thực tế tại xưởng.

Lộ trình học tập đề xuất:
[Học phần Cơ sở: Dung sai / Vật liệu / Cơ KT]

Học viên sau khi hoàn thành mô đun được chuẩn bị đầy đủ năng lực chuyên môn để tiếp tục nghiên cứu các học phần nâng cao gồm Sửa chữa - Bảo dưỡng bơm 2 (MECM63120), Sửa chữa - Bảo dưỡng máy nén khí (MECM53108) và tham gia kỳ Thực tập sản xuất (MECM54210) tại các doanh nghiệp dầu khí.
