TỔNG QUAN TÀI LIỆU HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN SỬA CHỮA THIẾT BỊ ĐIỆN GIA DỤNG (MÃ MÔ ĐUN: MĐ21)

Tổng quan về giáo trình (250-300 từ)

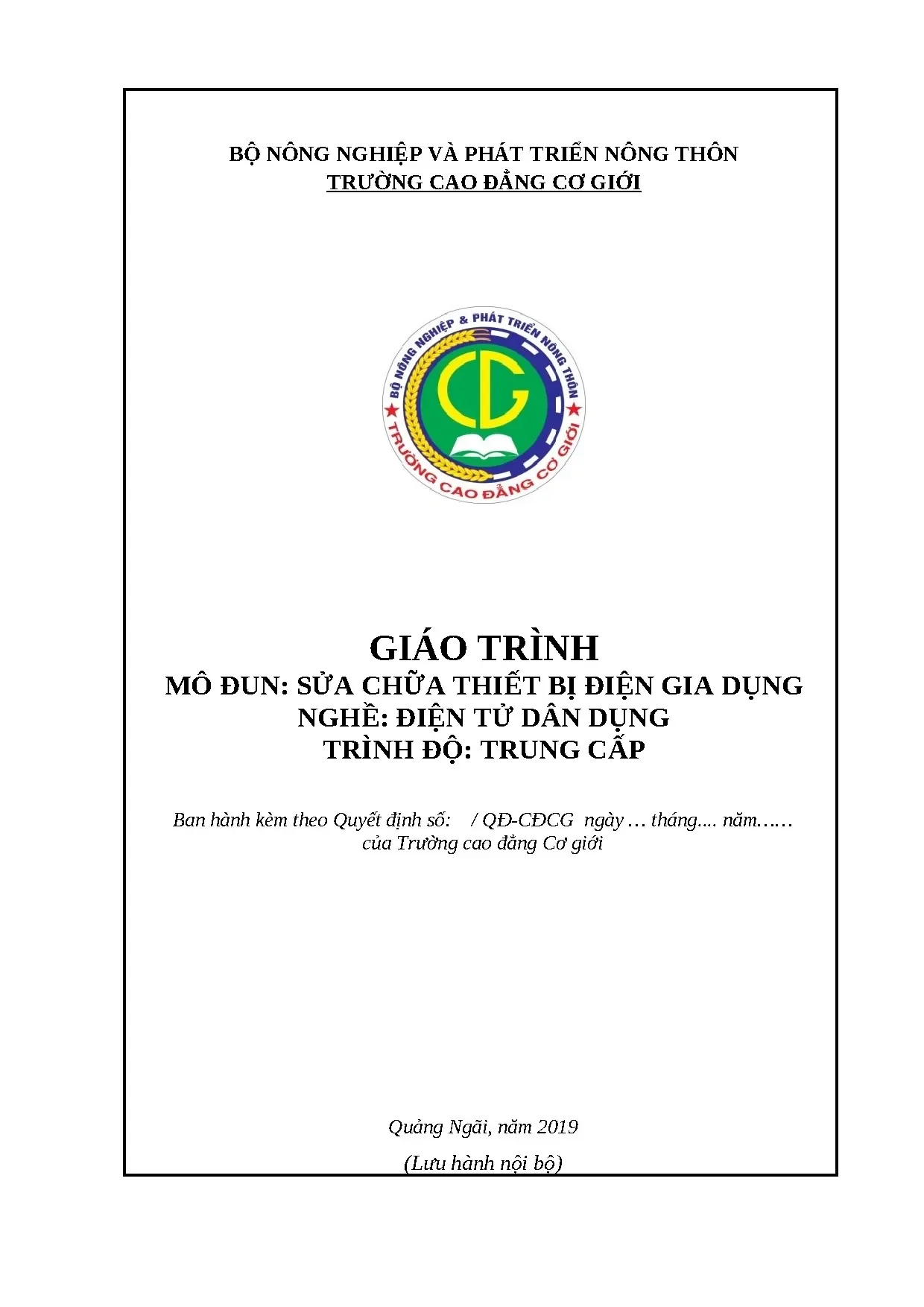

Giáo trình mô đun: Sửa chữa thiết bị điện gia dụng (Mã mô đun: MĐ21) là tài liệu đào tạo chuyên môn nghề do Trường Cao đẳng Cơ giới Quảng Ngãi (thuộc Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn và ban hành nội bộ năm 2019 theo Quyết định của Hiệu trưởng nhà trường, với sự tham gia của tác giả Nguyễn Minh Điệp trong vai trò chủ biên.

Về vị trí trong chương trình đào tạo, mô đun MĐ21 là môn học chuyên môn bắt buộc thuộc khối các môn học, mô đun chuyên môn nghề (gồm 77 tín chỉ với 1645 giờ) của nghề Điện tử dân dụng ở trình độ Trung cấp. Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các học phần nền tảng: Vật liệu, linh kiện điện – điện tử (MĐ11), Kỹ thuật mạch điện tử I (MĐ12), Kỹ thuật mạch điện tử II (MĐ13), và Lắp ráp, cài đặt, bảo trì máy tính.

Mục tiêu học tập của mô đun được cụ thể hóa thành 3 nhóm chuẩn đầu ra:

  • Kiến thức: Hiểu nguyên lý hoạt động nguồn của board mạch (A1), phân tích các pan hư hỏng (A2), nắm rõ nhiệm vụ của các linh kiện chính trong mạch (A3).
  • Kỹ năng: Thao tác đo đạc đúng kỹ thuật (B1), thực hiện đo nguội xác định linh kiện hư hỏng (B2), kiểm tra đánh giá chất lượng bộ nguồn (B3), sửa chữa các pan hư hỏng của nguồn theo quy trình logic (B4), thao tác công việc đúng quy trình an toàn (B5).
  • Năng lực tự chủ và trách nhiệm: Đảm bảo tính kỷ luật, tổ chức làm việc khoa học (C1); giữ tính trung thực, không cố ý làm hư hại thiết bị và thông báo sự cố kịp thời (C2); duy trì tinh thần tập thể, tương trợ học tập (C3).

Giáo trình có tổng thời lượng 120 giờ, thiết kế theo hướng tích hợp giữa trang bị lý thuyết (40 giờ), rèn luyện kỹ năng thực hành/thí nghiệm/thảo luận (77 giờ) và kiểm tra định kỳ (3 giờ).

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Cấu trúc giáo trình phân bổ nội dung thành 4 bài học với trình tự phát triển logic từ thiết bị biến đổi năng lượng đơn giản đến các hệ thống điện lạnh và quy trình chẩn đoán tổng hợp:

  1. Bài 1: Tổng quan về thiết bị điện tử gia dụng (5 giờ: 4 giờ lý thuyết, 1 giờ kiểm tra): Trình bày cấu tạo, nguyên lý hoạt động, cách sử dụng và bảng hư hỏng của các thiết bị cấp nhiệt cơ bản gồm:
    • Bàn là điện: Phân loại bàn là không điều chỉnh nhiệt độ và bàn là điều chỉnh nhiệt độ bằng bảng lưỡng kim; hướng dẫn chọn dải nhiệt độ tương ứng với từng loại vải (sợi hóa học: $85^\circ\text{C} \div 115^\circ\text{C}$, tơ lụa: $115^\circ\text{C} \div 140^\circ\text{C}$, len: $140^\circ\text{C} \div 165^\circ\text{C}$, băng/vải sợi: $165^\circ\text{C} \div 190^\circ\text{C}$, lanh/vải bạt: $190^\circ\text{C} \div 230^\circ\text{C}$).
    • Nồi cơm điện: Khảo sát nồi cơ và nồi điện tử; chu trình đóng ngắt tiếp điểm qua bảng lưỡng kim và cơ cấu nhả nam châm vĩnh cửu tại ngưỡng $125^\circ\text{C}$ khi cạn nước để chuyển sang chế độ vần cơm ở $70^\circ\text{C}$.
    • Thiết bị cấp nhiệt khác: Cấu tạo ấm điện và máy sấy tóc (sử dụng động cơ DC cấp nguồn qua bộ chỉnh lưu cầu 4 diode kết hợp điện trở phụ $R_1, R_2$).
  2. Bài 2: Thiết bị gia nhiệt (35 giờ: 10 giờ lý thuyết, 24 giờ thực hành, 1 giờ kiểm tra):
    • Vật liệu chế tạo máy biến áp: Phân tích 4 nhóm vật liệu (vật liệu dẫn điện bằng đồng/nhôm tráng men êmay; vật liệu dẫn từ bằng thép lá kỹ thuật điện dày $0,35 \div 0,5\text{ mm}$ chứa $2% \div 5%\text{ Si}$ ghép thành mạch từ dạng U-I, E-I, U-U; vật liệu cách điện cấp A, B, E, H; vật liệu kết cấu).
    • Máy biến áp một pha và tự ngẫu: Nguyên lý biến đổi điện áp theo hệ số $k = \frac{U_1}{U_2} = \frac{N_1}{N_2} = \frac{I_2}{I_1}$, các đại lượng định mức ($S_{đm}, U_{1đm}, U_{2đm}, I_{1đm}, I_{2đm}$).
    • Thiết bị biến áp và ổn áp gia dụng: Khảo sát máy biến áp nguồn đa mức ($6\text{V}, 9\text{V}, 12\text{V}, 24\text{V}$), bộ tăng giảm điện áp Survolteur có chuông cảnh báo qua stắcte; các loại ổn áp (ổn áp cộng hưởng sắt từ bão hòa LC, ổn áp chuyển mạch rơ le, ổn áp tự động dùng động cơ SERVO DC quét chổi than trên lõi biến áp hình xuyến).
    • Tính toán và thi công dây quấn máy biến áp: Công thức xác định tiết diện lõi thép ($A_t = 1,423 \frac{K_{hd}}{B} \sqrt{S_2}$), số vòng trên một vôn ($n_v = \frac{1}{4,44 f B A_t}$), đường kính dây dẫn ($d_2 = 1,128 \sqrt{\frac{I_2}{J}}$), hệ số lấp đầy ($k_{lđ}$), quy trình làm khuôn, quấn dây, ghép lá thép, đo kiểm tra cách điện và tẩm sơn sấy khô.
    • Các chế độ làm việc: Phương trình và sơ đồ thay thế chế độ không tải ($I_0 = 3% \div 10% I_{đm}, P_0 \approx P_{st}$), chế độ ngắn mạch ($I_n = 10 \div 25 I_{đm}, U_n% = 3% \div 10%, P_n = P_{đồng}$), chế độ có tải ($k_t$).
  3. Bài 3: Thiết bị điện lạnh (50 giờ: 15 giờ lý thuyết, 34 giờ thực hành, 1 giờ kiểm tra): Tập trung vào cấu tạo, chu trình nhiệt động và kỹ năng sửa chữa hệ thống thiết bị lạnh dân dụng.
  4. Bài 4: Các hư hỏng thường gặp và cách sửa chữa (30 giờ: 11 giờ lý thuyết, 18 giờ thực hành, 1 giờ kiểm tra): Tổng hợp phương pháp luận chẩn đoán hư hỏng, phân tích nguyên nhân và thực hiện quy trình khắc phục sự cố board mạch và phần tử cơ điện.

Kiến thức nền tảng được xây dựng

  • Lý thuyết cơ sở: Định luật biến đổi điện năng thành nhiệt năng qua dây điện trở (hợp kim niken, crôm, constantan); định luật cảm ứng điện từ Faraday và hiện tượng tổn hao công suất trong máy điện (tổn hao sắt từ do từ trễ và dòng điện xoáy Foucault, tổn hao đồng do điện trở dây quấn).
  • Mô hình mạch: Sơ đồ mạch điện tử điều khiển nhiệt, mạch chỉnh lưu cầu diode, mạch LC cộng hưởng bão hòa từ và sơ đồ khối mạch servo so sánh điện áp chuẩn.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đo điện áp, dòng điện, kiểm tra thông mạch, kiểm tra điện trở cách điện bằng Mê-gôm kế (yêu cầu đạt $> 1\text{ M}\Omega$). Thao tác quấn bộ dây biến áp một pha, ghép mạch từ và thử nghiệm không tải/ngắn mạch.
  • Kỹ năng phân tích và chẩn đoán: Phân tích pan hư hỏng logic (chạm vỏ, đứt dây nguồn ngầm, hỏng tiếp điểm lưỡng kim, già hóa lớp cách điện, chập vòng dây, nổ cầu chì).
  • Năng lực thực hành nghề: Thực hiện chính xác quy trình tháo lắp, sửa chữa bàn là điện theo 9 bước và nồi cơm điện theo 7 bước tiêu chuẩn.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm

Mô đun MĐ21 áp dụng phương pháp dạy học tích cực nhằm phát huy tính chủ động của người học, bao gồm: trình chiếu mô hình, thuyết trình ngắn, dạy học nêu vấn đề, hướng dẫn đọc tài liệu chuyên ngành và tổ chức thảo luận nhóm. Giáo trình tích hợp lý thuyết gắn liền với xưởng thực hành, trong đó thời lượng rèn luyện kỹ năng thực hành chiếm tỷ trọng lớn ($64,2%$, tương ứng $77/120$ giờ).

Bài tập và thực hành xưởng

  • Tổ chức thực hành: Người học được phân chia thành các nhóm nhỏ từ 2 đến 3 học viên. Giáo viên thực hiện thao tác mẫu, hướng dẫn trực tiếp và sửa sai tại chỗ.
  • Nội dung thực hành định hình:
    • Bài thực hành 1: Sử dụng, tháo lắp và sửa chữa bàn là điện (Quy trình 9 bước: từ tháo dây cắm, mở vít bu lông, tháo vỏ, kiểm tra dây điện trở, kiểm tra bộ điều nhiệt, đo thông mạch, đo điện trở cách điện, cấp điện thử nhiệt đến lập báo cáo kỹ thuật).
    • Bài thực hành 2: Sử dụng, tháo lắp và sửa chữa nồi cơm điện (Quy trình 7 bước: tháo vỏ, sửa chữa pan hư hỏng theo bảng tra cứu, kiểm tra cách điện, thử nhiệt độ và lập báo cáo).
    • Thực hành tính toán và gia công máy biến áp: Lập bảng số liệu dây quấn, gia công khuôn gỗ/phíp, quấn dây lót cách điện từng lớp, ghép lá thép E-I/U-I và tẩm sấy vecni cách điện.

Phương pháp kiểm tra và đánh giá

Quy trình đánh giá kết quả học tập tuân thủ Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

  • Điểm quá trình (Trọng số 40%):
    • Kiểm tra thường xuyên (Hệ số 1): Đánh giá sau 10 giờ học bằng hình thức viết, hỏi miệng hoặc thuyết trình báo cáo (đánh giá chuẩn A1, C1).
    • Kiểm tra định kỳ (Hệ số 2): Gồm 2 cột điểm sau 20 giờ học bằng bài viết tự luận/trắc nghiệm kết hợp thực hành thao tác (đánh giá chuẩn A2, B1, B2, B3, C1).
  • Điểm thi kết thúc môn học (Trọng số 60%): Đánh giá toàn diện sau 120 giờ bằng hình thức vấn đáp kết hợp thực hành trực tiếp trên mô hình thiết bị (đánh giá chuẩn A1-A3, B1-B5, C1-C3). Điểm số chấm theo thang điểm 10, làm tròn đến một chữ số thập phân.
  • Yêu cầu tự học và chuyên cần: Học viên phải tham dự tối thiểu $70%$ tổng số giờ tích hợp; nếu vắng quá $30%$ thời lượng sẽ không được dự thi và phải học lại mô đun. Học viên làm việc theo nhóm 2-3 người để nghiên cứu trước tài liệu được giao.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình mô đun MĐ21 kế thừa và hệ thống hóa kiến thức kỹ thuật từ các tài liệu tham khảo chuyên ngành tiêu chuẩn tại Việt Nam:

  • Tủ lạnh gia đình và máy điều hòa nhiệt độ (Nguyễn Xuân Tiến, NXB Khoa học và Kỹ thuật, 1984).
  • Công nghệ chế tạo và tính toán sửa chữa máy điện 1, 2, 3 (Nguyễn Trọng Thắng, NXB Giáo Dục, 1995).
  • Máy điện 1, 2 (Trần Khánh Hà, NXB Khoa học và Kỹ thuật, 1997).
  • Quấn dây, sử dụng và sửa chữa động cơ điện xoay chiều và một chiều thông dụng (Nguyễn Xuân Phú chủ biên, NXB Khoa học và Kỹ thuật, 1997).
  • Kỹ Thuật Điện (Đặng Văn Đào, NXB Giáo Dục, 1999).
  • Thực hành kỹ thuật cơ điện lạnh (Trần Thế San, Nguyễn Đức Phấn, NXB Đà Nẵng, 2001).

Tài liệu thể hiện rõ tính cập nhật thực tế qua việc phân loại và phân tích chi tiết các cơ cấu điều khiển nhiệt và điều áp hiện đại:

  • Phân tích chi tiết 3 dạng cấu trúc máy ổn áp thông dụng: mạch ổn áp cộng hưởng sắt từ bão hòa LC ($\pm 5%$), mạch ổn áp chuyển mạch rơ le tự động và hệ thống servo điều khiển động cơ DC quét chổi than trên biến áp xuyến.
  • Thiết lập bảng tra cứu thông số nhiệt độ kỹ thuật cho từng loại vải dệt may ($85^\circ\text{C} \div 230^\circ\text{C}$) và các mức cấp cách điện chịu nhiệt tiêu chuẩn (cấp A: $90^\circ\text{C} \div 105^\circ\text{C}$, cấp B: $105^\circ\text{C} \div 140^\circ\text{C}$, cấp E và cấp H).
  • Bổ sung bảng hướng dẫn chẩn đoán hư hỏng (sự cố chạm vỏ, đứt ngầm, ngắn mạch, già hóa thanh lưỡng kim, nổ cầu chì, tiếp điểm oxy hóa) tương ứng với từng thiết bị gia dụng cụ thể.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Áp dụng trực tiếp cho người học trình độ Trung cấp nghề thuộc chuyên ngành Điện tử dân dụng và nghề Kỹ thuật máy lạnh và Điều hòa không khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở gồm: Kỹ thuật an toàn điện (MH07), Điện kỹ thuật (MH08), Đo lường Điện - Điện tử (MĐ10), Vật liệu, linh kiện điện tử (MĐ11), Kỹ thuật mạch điện tử I & II (MĐ12, MĐ13) trước khi tiếp cận mô đun MĐ21.
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là giáo trình chuẩn dùng trong giảng dạy tích hợp lý thuyết và thực hành xưởng; làm cơ sở xây dựng giáo án, phân bổ thời lượng 120 giờ và thiết kế đề thi kết thúc mô đun theo chuẩn đầu ra (A1-A3, B1-B5, C1-C3).
  • Cán bộ kỹ thuật và tự học: Tài liệu cung cấp công thức tính toán thiết kế dây quấn máy biến áp mất mẫu, sơ đồ nguyên lý mạch nhiệt - điện lạnh và bảng quy trình sửa chữa phục vụ tra cứu thực tế tại các cơ sở sửa chữa điện máy dân dụng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế cho cấp bậc đào tạo nào?

Giáo trình áp dụng chính thức cho người học trình độ Trung cấp nghề Điện tử dân dụng theo chương trình khung đào tạo 89 tín chỉ (1900 giờ) của Trường Cao đẳng Cơ giới.

2. Người học cần hoàn thành những học phần nào trước khi học mô đun MĐ21?

Học viên bắt buộc phải tích lũy các môn học/mô-đun tiên quyết gồm: Vật liệu, linh kiện điện – điện tử (MĐ11), Kỹ thuật mạch điện tử I (MĐ12), Kỹ thuật mạch điện tử II (MĐ13), và Lắp ráp, cài đặt, bảo trì máy tính.

3. Tỷ lệ phân bổ thời lượng giữa lý thuyết và thực hành như thế nào?

Mô đun có tổng thời lượng 120 giờ, bao gồm 40 giờ lý thuyết ($33,3%$), 77 giờ thực hành, thí nghiệm, thảo luận nhóm ($64,2%$) và 3 giờ kiểm tra định kỳ ($2,5%$).

4. Quy định đánh giá và điều kiện hoàn thành mô đun ra sao?

Người học cần tham gia tối thiểu $70%$ số giờ tích hợp. Điểm tổng kết mô đun gồm điểm kiểm tra thường xuyên và định kỳ (trọng số $40%$) kết hợp điểm thi kết thúc mô đun bằng hình thức vấn đáp và thực hành trên mô hình (trọng số $60%$), chấm theo thang điểm 10 theo Thông tư 09/2017/TT-BLĐTBXH.

5. Giáo trình cung cấp những bài thực hành tiêu chuẩn nào?

Giáo trình cung cấp các quy trình thực hành chuẩn gồm: bài thực hành tháo lắp, kiểm tra cách điện và sửa chữa bàn là điện (9 bước), nồi cơm điện (7 bước), cùng các bước tính toán và thi công quấn bộ dây máy biến áp 1 pha.

Kết luận (150 từ)

Giáo trình mô đun: Sửa chữa thiết bị điện gia dụng (MĐ21) do Trường Cao đẳng Cơ giới Quảng Ngãi ban hành cung cấp hệ thống kiến thức toàn diện về nguyên lý cấu tạo, tính toán kỹ thuật và phương pháp sửa chữa các thiết bị cấp nhiệt, máy biến áp và thiết bị điện lạnh dân dụng.

Lộ trình đào tạo 120 giờ được tổ chức theo phương thức tích hợp, dẫn dắt người học từ phân tích vật liệu, tính toán thông số dây quấn máy biến áp, đo kiểm an toàn điện cách điện bằng Mê-gôm kế, đến thao tác sửa chữa pan hư hỏng trên mô hình thực tế. Người học có thể tham khảo bổ sung các giáo trình chuyên sâu của các tác giả Nguyễn Xuân Tiến, Nguyễn Trọng Thắng, Trần Khánh Hà, Đặng Văn Đào để mở rộng năng lực tính toán và sửa chữa chuyên ngành cơ điện lạnh.
