Tổng quan về giáo trình

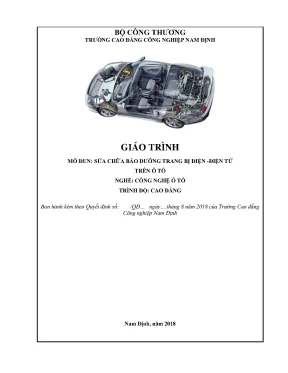

Giáo trình Sửa chữa và bảo dưỡng trang bị điện - điện tử trên ô tô (Mã mô đun: C612021011) là tài liệu đào tạo chuyên môn thuộc nghề Công nghệ ô tô ở trình độ Cao đẳng, do Khoa Cơ khí & Động lực thuộc Trường Cao đẳng Công nghiệp Nam Định biên soạn và ban hành theo quyết định chuyên môn vào tháng 8 năm 2018. Ban biên soạn giáo trình gồm ba tác giả: Tống Minh Hải (Chủ biên), Bùi Ngọc Luận và Nguyễn Lương Huy.

Trong chương trình khung đào tạo nghề Công nghệ ô tô, đây là mô đun chuyên môn nghề bắt buộc, được bố trí giảng dạy tại học kỳ III. Mô đun được tiến hành sau khi sinh viên đã hoàn thành các môn học chung và cơ sở ngành bao gồm: Chính trị, Pháp luật, Tin học, Ngoại ngữ, Cơ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vẽ kỹ thuật, An toàn lao động, Công nghệ khí nén thủy lực ứng dụng, Nguội cơ bản, Kỹ thuật chung về ô tô và công nghệ sửa chữa, Sửa chữa và bảo dưỡng cơ cấu phân phối khí, cùng Sửa chữa và bảo dưỡng cơ cấu trục khuỷu thanh truyền. Trong tiến trình đào tạo, mô đun này có thể được bố trí học song song với các mô đun Sửa chữa và bảo dưỡng hệ thống đánh lửa và khởi động hoặc Sửa chữa và bảo dưỡng hệ thống cung cấp nhiên liệu động cơ diesel.

Mục tiêu học tập của mô đun tập trung vào ba chuẩn đầu ra chính:

  • Kiến thức: Trình bày đầy đủ các yêu cầu, nhiệm vụ và cấu tạo của trang bị điện ô tô; giải thích nguyên tắc hoạt động; phân tích hiện tượng, nguyên nhân hư hỏng và phương pháp kiểm tra, bảo dưỡng các bộ phận điện - điện tử.
  • Kỹ năng: Thực hiện tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các chi tiết, cụm chi tiết đúng quy trình kỹ thuật; sử dụng đúng và hợp lý các trang thiết bị, dụng cụ đo kiểm đảm bảo độ chính xác và an toàn lao động.
  • Năng lực tự chủ và trách nhiệm: Chấp hành nghiêm ngặt quy trình công nghệ sửa chữa; rèn luyện tính kỷ luật, cẩn thận và tỉ mỉ trong môi trường xưởng.

Cấu trúc giáo trình gồm 13 bài học kỹ thuật chuyên biệt, tiếp cận theo phương pháp kết hợp lý thuyết nguyên lý và quy trình thực hành sửa chữa từng cụm cơ cấu. Điểm đặc thù của giáo trình là tính thực nghiệm cao, bao quát từ hệ thống máy phát, các thế hệ bộ tiết chế (loại rung, bán dẫn PP362, PP350, vi mạch M.IC) đến bảng đồng hồ táp-lô và các mạch tiện ích ngoại vi.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia toàn bộ khối lượng kiến thức thành 13 bài học logic, phản ánh các hệ thống điện - điện tử nền tảng trên phương tiện:

  1. Bài 1: Sửa chữa và bảo dưỡng máy phát điện xoay chiều (Trang 5 - 22): Trình bày cấu tạo gồm phần ứng (Stato kiểu hình sao/tam giác), phần cảm (Rôto cuộn kích từ, cực từ, trục), chổi than, vành tiếp điện, bộ chỉnh lưu 6-8-9 điốt silic, nắp máy và quạt gió. Phân tích nguyên lý tạo dòng điện 3 pha và quy trình tháo lắp, kiểm tra thông mạch, cách điện và kiểm tra chổi than, lò xo.
  2. Bài 2: Sửa chữa và bảo dưỡng bộ điều chỉnh điện (tiết chế) (Trang 23 - 39): Giới thiệu 4 thế hệ tiết chế: tiết chế loại rung; tiết chế bán dẫn có tiếp điểm PP362 (gồm rơ le điện áp PA, rơ le bảo vệ PB, transistor); tiết chế bán dẫn không tiếp điểm PP350 (gồm 3 transistor PNP T1, T2, T3, điốt ổn áp Stabilirton St 13,8 - 14,6 V); và tiết chế vi mạch (M.IC) với các loại nhận biết ắc quy (cực S), nhận biết máy phát (cực B), và loại có cực M điều khiển liên lạc với ECU động cơ (phục vụ bộ sưởi PTC).
  3. Bài 3: Sửa chữa và bảo dưỡng hệ thống thông tin (Trang 39 - 51): Cung cấp cấu tạo bảng táp-lô dạng tương tự (kim chỉ) và dạng số; các đồng hồ đo tốc độ (speedometer, tachometer, odometer, tripmeter), đồng hồ báo áp lực dầu, nhiệt độ nước, mức nhiên liệu cùng hệ thống đèn cảnh báo (nạp, phanh, áp suất nhớt, cửa mở). Nêu quy trình 8 bước tháo táp-lô và cảnh báo an toàn ngắt ắc quy 90 giây để phòng ngừa kích nổ túi khí.
  4. Bài 4 đến Bài 9 (Trang 52 - 89): Các mạch đo lường và hiển thị chuyên trách: Mạch báo áp suất dầu (Bài 4), Mạch báo áp suất hơi (Bài 5), Mạch báo nhiên liệu (Bài 6), Mạch báo nhiệt độ nước (Bài 7), Mạch báo tốc độ và km (Bài 8), Mạch báo nạp điện ắc quy (Bài 9).
  5. Bài 10 đến Bài 13 (Trang 90 - 118): Các hệ thống chiếu sáng và tiện nghi hỗ trợ: Hệ thống chiếu sáng (Bài 10), Hệ thống tín hiệu (Bài 11), Bộ gạt nước mưa (Bài 12), Bộ phun nước rửa kính (Bài 13).

Progression logic của giáo trình đi từ nguồn cung cấp năng lượng điện (Máy phát - Tiết chế), chuyển sang hệ thống giám sát tình trạng hoạt động của xe (Bảng thông tin, các mạch cảm biến đo lường), và kết thúc bằng các mạch chiếu sáng, tín hiệu an toàn và tiện ích phụ trợ.

Kiến thức nền tảng được xây dựng

  • Lý thuyết điện từ và bán dẫn: Ứng dụng định luật cảm ứng điện từ Faraday trong việc tạo ra sức điện động xoay chiều 3 pha; lý thuyết chỉnh lưu dòng điện xoay chiều thành một chiều qua cầu điốt; nguyên lý suy giảm từ thông và hiện tượng dòng điện Foucault trên lõi thép stato.
  • Nguyên lý điều khiển tự động: Cơ chế duy trì điện áp định mức máy phát ổn định ($U_{mf} = \text{const}$) bằng cách thay đổi dòng điện kích từ $I_{kt}$ qua cuộn dây rôto; nguyên lý đóng ngắt của tầng khuếch đại transistor bán dẫn dựa trên ngưỡng điện áp đánh thủng của điốt Zener/Stabilitron.
  • Chuẩn hóa quy trình đo kiểm: Thiết lập sơ đồ mạch đo, xác định các điểm cực kỹ thuật (+B, F, E, N, L, IG, S, M, KT, BZ) phục vụ công tác tra cứu sơ đồ nguyên lý và đấu nối thực tế.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ khí - điện: Thao tác sử dụng dụng cụ tháo rã cơ cấu máy phát (súng hơi, cảo nắp sau, vam tháo puli); đo kiểm đường kính ngoài vòng tiếp điện bằng thước kẹp; kiểm tra độ căng lò xo chổi than bằng lực kế (đảm bảo không giảm quá 30% so với quy định); vệ sinh và mài rà bề mặt tiếp xúc chổi than trên 75%.
  • Kỹ năng phân tích và chẩn đoán: Sử dụng đồng hồ vạn năng VOM để kiểm tra thông mạch, kiểm tra cách điện cuộn dây stato/rôto với vỏ; kiểm tra cực tính thuận/nghịch của cụm điốt chỉnh lưu; phân tích các trạng thái sự cố của tiết chế vi mạch (đứt rôto, ngắn mạch rôto, hở cực S, hở cực B, ngắn mạch giữa cực F và cực E).
  • Kỹ năng thực hành quy trình: Thực hiện tháo lắp các cụm bảng đồng hồ táp-lô theo đúng trình tự cơ khí (tháo ốp bậu cửa, ốp vách ngăn, giắc chẩn đoán DLC3, nắp che trục lái, mặt táp-lô) đảm bảo an toàn cho hệ thống điện tử trên xe.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp, kết nối trực tiếp bài giảng lý thuyết chuyên đề với các bài tập thực hành trên thiết bị và sa bàn xưởng:

  • Phương pháp tiếp cận sư phạm: Mỗi bài học có cấu trúc gồm: Mục tiêu bài học -> Nội dung chính -> Lý thuyết liên quan (nhiệm vụ, yêu cầu, phân loại, cấu tạo, nguyên lý) -> Quy trình kiểm tra, bảo dưỡng, tháo lắp -> Câu hỏi và bài tập củng cố.
  • Bài tập và phân tích trường hợp (Case studies): Các câu hỏi cuối bài định hướng sinh viên tổng hợp kiến thức (như so sánh ưu nhược điểm các loại tiết chế, phân tích chức năng của rôto và stato). Các bài học lồng ghép tình huống xử lý sự cố thực tế: nhận biết ắc quy không nạp qua độ sáng đèn pha khi tăng ga, hiện tượng sụt áp khi phụ tải thay đổi, hay phản ứng của mạch M.IC khi cuộn dây kích từ bị chạm mát.
  • Thực hành quy trình kỹ thuật: Giáo trình đưa ra bảng phân bước chi tiết (Bước 1 đến Bước 8 đối với tháo táp-lô; quy trình tháo rời 6 bước của máy phát điện). Các lưu ý an toàn kỹ thuật được in đậm trong từng bài (ví dụ: dùng que sắt 2 mm nâng chổi than khi tháo nắp sau máy phát; ngắt ắc quy 90 giây trước khi can thiệp khu vực bảng đồng hồ).
  • Phương pháp đánh giá: Kết quả học tập được đánh giá qua hai hình thức: đánh giá lý thuyết (khả năng đọc sơ đồ mạch điện, phân tích nguyên lý hoạt động của rơ le PA/PB và mạch bán dẫn) và đánh giá thao tác thực hành (độ chính xác khi sử dụng thiết bị đo VOM, súng siết bu-lông khí nén, đúng trình tự tháo lắp và tiêu chuẩn an toàn xưởng).
  • Hướng dẫn tự học: Sinh viên cần nghiên cứu trước sơ đồ nguyên lý mạch điện, đối chiếu tên các chân giắc trên linh kiện thực tế, tự tra cứu bảng thông số giới hạn mòn (như độ mòn bạc trượt khe hở không quá 0,1 mm, độ chùng dây đai 6 - 12 cm).

Điểm nổi bật và cập nhật

  • Cập nhật công nghệ điều khiển điện tử: Giáo trình phản ánh bước chuyển đổi công nghệ từ hệ thống cơ điện cổ điển sang hệ thống điện tử bán dẫn hiện đại. Bên cạnh việc giải thích các bộ tiết chế đời cũ như tiết chế rung và tiết chế bán dẫn có tiếp điểm PP362, giáo trình dành dung lượng lớn phân tích tiết chế vi mạch tích hợp (Monolithic IC) và vi mạch M.IC có cực M giao tiếp trực tiếp với ECU động cơ.
  • Tích hợp các hệ thống phụ trợ hiện đại: Đưa vào nội dung giảng dạy các trang bị như bộ sưởi điện PTC (hâm nóng nước làm mát), cơ chế tự động bù ga cầm chừng thông qua tín hiệu xung từ cực M, cùng cấu tạo bảng đồng hồ kỹ thuật số kết nối qua giắc chẩn đoán tiêu chuẩn DLC3.
  • Tính gắn kết với thực tế sửa chữa: Các thông số kỹ thuật, dấu hiệu nhận biết hư hỏng và phương pháp kiểm tra trong giáo trình đều lấy trực tiếp từ thực tế sửa chữa tại xưởng ô tô: giá trị điện áp nạp tiêu chuẩn khi động cơ hoạt động (~14,5 V), điện áp giới hạn an toàn bảo vệ IC (không quá 20 V khi hở cực B), ngưỡng đóng ngắt của điốt Zener (13,8 - 14,6 V).
  • Tiêu chuẩn an toàn công nghiệp: Giáo trình tích hợp các quy tắc phòng ngừa rủi ro công nghiệp đặc thù của xe đời mới, đặc biệt là quy trình xả tụ và thời gian trễ 90 giây của hệ thống túi khí SRS trước khi thao tác trên bảng táp-lô.

Đối tượng sử dụng giáo trình

  • Sinh viên và hệ đào tạo: Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên năm thứ hai (Học kỳ III) theo học hệ Cao đẳng nghề Công nghệ ô tô tại các trường cao đẳng kỹ thuật và công nghệ.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở: Cơ kỹ thuật, Vẽ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Kỹ thuật nguội cơ bản, An toàn lao động, và học phần Kỹ thuật chung về ô tô và công nghệ sửa chữa.
  • Giảng viên chuyên ngành: Giảng viên sử dụng tài liệu làm khung giáo trình chuẩn để biên soạn giáo án tích hợp, thiết kế các bài thực hành đo kiểm trên sa bàn, xây dựng ngân hàng câu hỏi kiểm tra định kỳ và đánh giá kỹ năng nghề.
  • Tài liệu tham khảo chuyên môn: Sách lưu hành nội bộ có giá trị tham khảo kỹ thuật cho học viên các khóa đào tạo nghề ngắn hạn, thợ sửa chữa và kỹ thuật viên tại các trạm bảo hành, xưởng dịch vụ ô tô cần chuẩn hóa quy trình kiểm tra hệ thống điện - điện tử.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?
Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề Công nghệ ô tô, học viên các lớp kỹ thuật viên điện ô tô, và thợ sửa chữa cần tài liệu chuẩn hóa về quy trình tháo lắp, đo kiểm hệ thống điện.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?
Người học cần nắm vững kiến thức về an toàn lao động, dung sai đo lường, nguyên lý đọc bản vẽ kỹ thuật, thao tác nguội cơ bản và cấu tạo cơ khí động cơ đốt trong đã học ở học kỳ I và II.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết điện ô tô thông thường?
Giáo trình tích hợp chặt chẽ giữa lý thuyết cấu tạo linh kiện bán dẫn (transistor PNP, điốt Stabilitron, vi mạch M.IC) với quy trình các bước tháo lắp, bảo dưỡng cơ khí thực tế và bảng chỉ dẫn kiểm tra thông mạch, cách điện cụ thể.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?
Người học cần kết hợp phân tích sơ đồ mạch điện nguyên lý với việc quan sát linh kiện thực tế; ghi nhớ các cực đấu dây (B, IG, F, E, S, M, KT, BZ) và thực hành thuần thục các phép đo VOM (thông mạch, cách điện, kiểm tra điốt) trên mô hình sa bàn.

5. Giáo trình có các học phần hay tài liệu nào đi kèm trong chương trình đào tạo?
Mô đun C612021011 được liên kết trực tiếp với mô đun Sửa chữa và bảo dưỡng hệ thống đánh lửa và khởi động cùng Sửa chữa và bảo dưỡng hệ thống cung cấp nhiên liệu động cơ diesel, đi kèm danh mục Tài liệu tham khảo tại trang 119 của giáo trình.

Kết luận

Giáo trình Sửa chữa và bảo dưỡng trang bị điện - điện tử trên ô tô của Trường Cao đẳng Công nghiệp Nam Định là tài liệu học thuật định hình khung kiến thức chuyên môn và kỹ năng nghề chuẩn mực cho hệ Cao đẳng Công nghệ ô tô. Tài liệu hệ thống hóa 13 bài học từ cấu tạo, nguyên lý của máy phát điện xoay chiều, các thế hệ bộ tiết chế bán dẫn/vi mạch đến mạng lưới thông tin bảng táp-lô và các hệ thống phụ trợ.

Lộ trình học tập đề xuất cho người học là nắm vững lý thuyết nguyên lý điện từ - bán dẫn, đối chiếu sơ đồ chân linh kiện, và rèn luyện kỹ năng thực hành tháo lắp, đo kiểm chuẩn xác theo các tiêu chuẩn kỹ thuật quy định trong giáo trình.
