Tổng quan về giáo trình

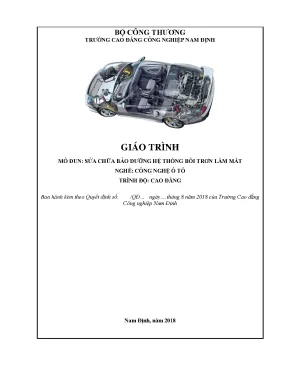

Giáo trình mô đun Sửa chữa và bảo dưỡng hệ thống bôi trơn - làm mát (Mã mô đun: C612020811) do Khoa Cơ khí & Động lực thuộc Trường Cao đẳng Công nghiệp Nam Định biên soạn và ban hành năm 2018. Đội ngũ biên soạn bao gồm Chủ biên Hoàng Thị Loan cùng các thành viên Tống Minh Hải và Bùi Ngọc Luận. Tài liệu được thiết kế làm giáo trình giảng dạy chuyên môn nghề bắt buộc trong chương trình đào tạo nghề Công nghệ ô tô ở trình độ Cao đẳng. Về vị trí đào tạo, mô đun này được bố trí giảng dạy tại học kỳ III của khóa học, sau khi sinh viên đã hoàn thành khối kiến thức cơ sở kỹ thuật và các mô đun sửa chữa cơ cấu động cơ liên quan.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện: kiến thức, kỹ năng và mức độ tự chủ. Về kiến thức, người học phải trình bày được nhiệm vụ, phân loại, cấu tạo, nguyên tắc hoạt động; phân tích được các hiện tượng và nguyên nhân hư hỏng; nắm vững phương pháp kiểm tra, bảo dưỡng và sửa chữa các bộ phận thuộc hệ thống bôi trơn và hệ thống làm mát. Về kỹ năng, sinh viên có khả năng tháo lắp, kiểm tra, sửa chữa các cụm chi tiết theo đúng quy trình công nghệ, sử dụng hợp lý dụng cụ chuyên dùng và đạt tiêu chuẩn kỹ thuật do nhà chế tạo quy định. Về năng lực tự chủ và trách nhiệm, giáo trình rèn luyện ý thức chấp hành an toàn lao động, tính cẩn thận và kỷ luật nghề nghiệp.

Cấu trúc giáo trình gồm 9 bài học kết hợp lý thuyết và thực hành, tiếp cận theo trình tự từ nguyên lý hệ thống tổng thể đến quy trình sửa chữa từng chi tiết chấp hành. Điểm đặc thù của tài liệu là tích hợp trực tiếp thông số kiểm tra dung sai hình học và các phương án kết cấu thực tế từ nhiều dòng động cơ như TOYOTA (động cơ 3A-F, 2RZ), xe UAZ và xe ZIL-130.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 9 bài học chuyên đề, phân chia cân đối giữa hai hệ thống chính của động cơ đốt trong:

               GIÁO TRÌNH MÔ ĐUN C612020811
       (Sửa chữa bảo dưỡng hệ thống bôi trơn - làm mát)
PHÂN HỆ BÔI TRƠN (Bài 1 - 4)        PHÂN HỆ LÀM MÁT (Bài 5 - 9)
  • Bài 1: Hệ thống bôi trơn (Mã bài: C612020811-01): Trình bày 4 nhiệm vụ của dầu bôi trơn (giảm ma sát, làm mát, làm kín khe hở xéc măng - xi lanh, làm sạch cặn bẩn); phân loại 4 phương pháp bôi trơn (vung té, cưỡng bức các-te ướt, cưỡng bức các-te khô, pha lẫn 5% dầu vào nhiên liệu trong động cơ 2 kỳ); phân tích sơ đồ nguyên lý đường dầu chính, đường dầu nhánh và quy trình tháo lắp hệ thống bôi trơn trên động cơ.
  • Bài 2: Sửa chữa bơm dầu (Mã bài: C612020811-02): Khảo sát cấu tạo, nguyên lý làm việc của bơm dầu kiểu bánh răng (loại một ngăn, hai ngăn, ba ngăn), bơm rô to và bơm cánh gạt; quy trình tháo lắp, kiểm tra mòn bánh răng, khe hở ăn khớp (0,15 - 0,35 mm), khe hở nắp bơm (<0,10 - 0,15 mm), khe hở vách trong vỏ bơm (0,01 - 0,03 mm), khe hở trục bơm (≤ 0,16 mm) và điều chỉnh van giảm áp.
  • Bài 3: Sửa chữa két làm mát dầu (Mã bài: C612020811-03): Cấu tạo, nguyên tắc làm việc của két dầu làm mát bằng không khí và két làm mát bằng nước; phương pháp kiểm tra rò rỉ giàn ống bằng khí nén kết hợp ngâm nước nóng 80°C; kỹ thuật nắn cánh tản nhiệt và hàn nối giàn ống.
  • Bài 4: Sửa chữa bầu lọc dầu (Mã bài: C612020811-04): Cấu tạo bầu lọc thô kiểu thấm (phiến lọc 0,35 mm, tấm cách 0,08 - 0,09 mm, tấm gạt 0,06 - 0,07 mm) và bầu lọc ly tâm toàn phần (tốc độ quay 5000 - 7000 vòng/phút, trích 10 - 15% lưu lượng phun phản lực); quy trình tháo rửa lõi lọc, thông rửa vòi phun và hiệu chỉnh van an toàn.
  • Bài 5: Hệ thống làm mát (Mã bài: C612020811-05): Phân tích các dạng hệ thống làm mát bằng không khí (kiểu tự nhiên, kiểu cưỡng bức dùng quạt gió hướng trục và cánh hướng gió tôn dày 0,8 - 1,0 mm) và hệ thống làm mát bằng nước (kiểu bốc hơi, kiểu đối lưu tự nhiên tốc độ 0,12 - 0,19 m/s, kiểu tuần hoàn cưỡng bức vòng kín/hở); phân tích chu trình tuần hoàn lớn và tuần hoàn nhỏ qua van hằng nhiệt.
  • Bài 6 đến Bài 9: Sửa chữa các cụm chi tiết hệ thống làm mát: Tập trung quy trình kiểm tra và sửa chữa bơm nước ly tâm (lưu lượng 68 - 245 lít/kWh, số lần tuần hoàn 7 - 12 lần/phút, độ vênh vỏ bơm ≤ 0,30 mm, mô men siết bulông động cơ 2RZ là 20 N.m), sửa chữa quạt gió và khớp ly hợp, sửa chữa thông rửa két nước và kiểm tra nhiệt độ mở của van hằng nhiệt.

Progression logic của giáo trình đi từ việc xây dựng bức tranh toàn cảnh về nguyên lý lưu chuyển môi chất (dầu nhờn/nước làm mát), tiếp theo là bóc tách từng cụm chi tiết cơ khí cấu thành, sau đó chuyển giao các bước tháo lắp, phương pháp đo kiểm hình học và kỹ thuật sửa chữa phục hồi.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng cơ sở lý thuyết kỹ thuật vững chắc dựa trên các nguyên lý nhiệt động lực học và thủy lực học ứng dụng trong động cơ đốt trong:

  • Lý thuyết ma sát và bôi trơn thủy động: Giải thích cơ chế hình thành màng dầu thủy động giữa bạc lót và cổ trục khuỷu, tác dụng đệm thủy lực dập tắt tải trọng va đập đột ngột và chức năng làm kín buồng cháy ngăn hiện tượng lọt khí xuống các-te.
  • Nguyên lý thủy lực và điều hòa áp suất: Cơ chế duy trì áp suất dầu ổn định thông qua van giảm áp (van an toàn); nguyên lý tạo mô men quay phản lực ở tốc độ 5000 - 7000 vòng/phút nhằm tách tạp chất cơ học bằng lực ly tâm.
  • Nguyên lý trao đổi nhiệt trong động cơ: Cơ chế truyền nhiệt từ khí cháy qua thành vách xi lanh, nắp máy ra môi chất làm mát; định luật đối lưu chất lỏng dựa trên chênh lệch khối lượng riêng của hai cột nước nóng/nguội; nguyên lý phân chia hai vòng tuần hoàn lớn/nhỏ nhằm rút ngắn thời gian sấy nóng động cơ khi khởi động nguội.

Kỹ năng phát triển

Tài liệu hướng dẫn trực tiếp các kỹ năng thao tác nghề nghiệp bao gồm:

  • Kỹ năng kỹ thuật tháo lắp và sử dụng dụng cụ: Sử dụng thành thạo các dụng cụ cầm tay (clê, tuýp, búa nhựa, dụng cụ tháo then chuyên dùng) và thiết bị đo kiểm cơ khí chính xác (căn lá, thước cặp, panme, bàn máp, đồng hồ so, cân lò xo đo lực căng đai).
  • Kỹ năng đo kiểm và chẩn đoán sai lệch hình học: Thực hiện quy trình đo khe hở ăn khớp răng tại 3 vị trí lệch 120°; phương pháp ép dây chì 0,5 mm để đo khe hở mặt đầu bánh răng; kiểm tra độ mòn lõm nắp bơm dầu; kiểm tra độ rơ hướng trục/hướng kính của ổ bi bơm nước.
  • Kỹ năng sửa chữa phục hồi: Súc rửa chi tiết bằng dầu hỏa và khí nén; nắn phẳng cánh tản nhiệt; doa đồng tâm bạc đồng; xử lý hàn nắp/vỏ kim loại; thay mới gioăng đệm amiăng và siết lực bulông đối xứng đúng mô men tiêu chuẩn.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn theo phương pháp đào tạo mô đun tích hợp (Modular Vocational Training Framework), kết nối liền mạch giữa lý thuyết chuyên môn và thực hành rèn luyện tay nghề tại xưởng.

Thành phần đào tạo Phương thức triển khai trong giáo trình Mục tiêu đạt được
Lý thuyết tích hợp Thuyết minh cấu tạo kết hợp sơ đồ nguyên lý mạch dầu và mạch nước Nắm vững đường đi của môi chất, cơ chế hoạt động của van an toàn và van hằng nhiệt
Bài tập tự lượng giá Hệ thống câu hỏi trắc nghiệm đa lựa chọn và câu hỏi đúng/sai ở cuối mỗi bài Củng cố các thông số vận hành, nhận diện đúng vị trí lắp ráp và hiện tượng hư hỏng
Thực hành quy trình Hướng dẫn theo bảng các bước (Bước 1 đến Bước n) kèm hình ảnh mô tả thao tác Hình thành kỹ năng tháo lắp, làm sạch, đo kiểm kích thước và sửa chữa chi tiết
Đánh giá năng lực Đánh giá qua bài kiểm tra lý thuyết và thao tác trực tiếp trên mô hình động cơ Đo lường độ chuẩn xác về trình tự, việc tuân thủ dung sai kỹ thuật và an toàn xưởng

Về phương pháp học tập, giáo trình đưa ra các chỉ dẫn cụ thể cho sinh viên trong quá trình tự học và thực hành:

  1. Đọc và nghiên cứu kỹ các bản vẽ cấu tạo, xác định vị trí tương đối của các cụm chi tiết trước khi tiến hành tháo rã trên động cơ.
  2. Tuyệt đối tuân thủ các chú ý an toàn trong xưởng, chẳng hạn: không dùng búa thép đóng trực tiếp vào bánh răng bơm dầu, xả áp cẩn thận khi tháo van hạn chế áp lực để tránh lò xo văng gây tai nạn, không tái sử dụng gioăng đệm cũ và giàn ống làm mát dầu đã biến dạng.
  3. Khi thực hành lắp ráp, phải kiểm tra chuyển động quay tự do của trục bơm, lắp đặt đúng thứ tự dấu ren, bôi keo làm kín bề mặt đệm và siết đều bulông theo nguyên tắc đối xứng từ giữa ra hai bên.

Điểm nổi bật và cập nhật

Giáo trình tổng hợp và hệ thống hóa nhiều dữ liệu kỹ thuật mang tính thực chứng cao:

  • Hệ thống thông số dung sai định lượng chi tiết: Thay vì chỉ nêu lý thuyết chung, giáo trình cung cấp bảng số liệu giới hạn mài mòn và khe hở lắp ghép cụ thể:
    • Khe hở ăn khớp bánh răng bơm dầu tiêu chuẩn từ 0,15 - 0,35 mm (giới hạn tối đa của bánh răng cũ là 0,75 mm; độ lệch giữa các điểm đo ≤ 0,10 mm).
    • Khe hở đỉnh răng với vỏ bơm: 0,01 - 0,03 mm.
    • Khe hở giữa nắp bơm và mặt đầu bánh răng: < 0,10 - 0,15 mm; độ mòn lõm nắp bơm không vượt quá 0,10 mm.
    • Độ vênh bề mặt lắp ghép vỏ bơm nước: tối đa 0,30 mm; khe hở mặt đầu cánh quạt với thân máy: 0,30 - 0,35 mm.
    • Vận tốc quay rô to lọc ly tâm: 5000 - 7000 vòng/phút; lưu lượng trích qua vòi phun: 10 - 15%.
    • Lưu lượng bơm nước làm mát: 68 - 245 lít/kWh; tần suất tuần hoàn: 7 - 12 lần/phút.
                    DUNG SAI KHE HỞ BƠM DẦU TIÊU CHUẨN
  • Tính ứng dụng thực tế trên nhiều kết cấu động cơ: Giáo trình phân tích sự khác biệt về vị trí bố trí cụm chi tiết trên các dòng xe thực tế nhằm giúp người học linh hoạt xử lý trong thực tế xưởng:
    • Vị trí bơm dầu: Bơm lắp ở đầu động cơ (như động cơ TOYOTA 3A-F), bơm đặt chìm ở đáy các-te (xe UAZ), hoặc bơm gắn bên ngoài thân máy (động cơ ZIL-130).
    • Quy định lực siết bulông cố định bơm nước động cơ TOYOTA 2RZ đạt giá trị chuẩn 20 N.m.
  • Tích hợp các giải pháp công nghệ phụ trợ: Đề cập cấu tạo ly hợp thủy lực/điện từ điều khiển quạt gió, kết cấu cánh hướng gió tôn định hình 0,8 - 1,0 mm, cơ cấu tay gạt xoay làm sạch lõi lọc thấm và phương pháp thử xì giàn ống két dầu bằng bọt khí trong bể nước nóng 80°C.

Đối tượng sử dụng giáo trình

  • Sinh viên, học viên chuyên ngành: Phục vụ trực tiếp cho sinh viên trình độ Cao đẳng nghề Công nghệ Ô tô đang theo học mô đun chuyên môn tại học kỳ III.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở và kỹ năng bổ trợ trước khi tiếp cận mô đun này:
    • Khối môn học chung & cơ sở: Chính trị, Pháp luật, Tin học, Ngoại ngữ, Cơ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vẽ kỹ thuật, An toàn lao động, Công nghệ khí nén thủy lực ứng dụng, Nguội cơ bản, Kỹ thuật chung về ô tô và công nghệ sửa chữa.
    • Khối mô đun chuyên môn tiền đề: Sửa chữa và bảo dưỡng cơ cấu trục khuỷu thanh truyền, Sửa chữa và bảo dưỡng cơ cấu phân phối khí, Sửa chữa và bảo dưỡng hệ thống cung cấp nhiên liệu động cơ diesel, Sửa chữa và bảo dưỡng hệ thống cung cấp nhiên liệu động cơ xăng.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chính thức, định chuẩn cấu trúc bài giảng lý thuyết tích hợp, xây dựng bảng hướng dẫn thao tác mẫu và tiêu chí đánh giá kỹ năng nghề tại xưởng thực hành.
  • Kỹ thuật viên và thợ sửa chữa ô tô: Sử dụng làm tài liệu tra cứu các bước tháo rã, quy chuẩn kích thước kiểm tra và trình tự hiệu chỉnh van an toàn, van hằng nhiệt trong công tác bảo dưỡng định kỳ.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình được biên soạn phục vụ học viên, sinh viên theo học hệ Cao đẳng nghề Công nghệ Ô tô, đồng thời làm tài liệu đào tạo nghề và tra cứu kỹ thuật cho thợ sửa chữa ô tô tại các xưởng dịch vụ.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên cần tích lũy kiến thức về dung sai đo lường, vật liệu cơ khí, nguội cơ bản, an toàn xưởng cùng kiến thức về cơ cấu cơ khí động cơ (trục khuỷu, thanh truyền, phân phối khí) và hệ thống cung cấp nhiên liệu xăng/diesel.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết động cơ chung?

Tài liệu tập trung chuyên sâu vào công nghệ sửa chữa và bảo dưỡng hệ thống bôi trơn - làm mát, cung cấp cụ thể các bước quy trình tháo lắp thực tế, giới hạn sai lệch đo kiểm bằng số liệu chính xác và hướng dẫn xử lý trên các dòng động cơ cụ thể (TOYOTA 3A-F, 2RZ, UAZ, ZIL-130).

4. Phương pháp nào giúp tự học và thực hành nội dung giáo trình hiệu quả?

Người học cần đối chiếu lý thuyết mạch nguyên lý với sơ đồ cấu tạo, ghi nhớ các giới hạn khe hở tiêu chuẩn của từng bộ phận (bơm dầu, bơm nước, van điều áp) và tuân thủ tuyệt đối bảng quy trình tháo lắp, quy tắc siết ốc đối xứng và các cảnh báo an toàn.

5. Giáo trình có tài liệu bổ trợ và công cụ đánh giá nào đi kèm?

Mỗi bài học trong giáo trình đều tích hợp hệ thống câu hỏi trắc nghiệm đa lựa chọn và câu hỏi trắc nghiệm đúng/sai để kiểm tra nhận thức; cuối giáo trình có danh mục tài liệu tham khảo chuyên ngành tại trang 63 hỗ trợ mở rộng kiến thức.

Kết luận

Giáo trình Sửa chữa và bảo dưỡng hệ thống bôi trơn - làm mát (Mã mô đun: C612020811) của Trường Cao đẳng Công nghiệp Nam Định là tài liệu học thuật định chuẩn chuyên môn kỹ thuật cho nghề Công nghệ Ô tô. Giáo trình cung cấp hệ thống dữ liệu hoàn chỉnh từ nguyên tắc nhiệt động, thủy lực đến các quy trình đo kiểm dung sai và kỹ thuật sửa chữa chi tiết.

Lộ trình học tập được thiết kế mạch lạc, dẫn dắt từ nền tảng nguyên lý hệ thống (Bài 1, Bài 5) đến kỹ năng sửa chữa các chi tiết cơ khí của mạch bôi trơn (Bài 2, 3, 4) và mạch làm mát (Bài 6, 7, 8, 9). Kết hợp cùng hệ thống câu hỏi đánh giá và danh mục tài liệu tham khảo chuyên ngành, giáo trình đáp ứng đầy đủ yêu cầu đào tạo thực hành cho kỹ thuật viên ô tô trong môi trường xưởng kỹ thuật.
