TỔNG QUAN VÀ NỘI DUNG MÔ ĐUN LẮP ĐẶT HỆ THỐNG CUNG CẤP ĐIỆN (MÃ MÔ ĐUN: ĐCN08)

Tổng quan về giáo trình (250-300 từ)

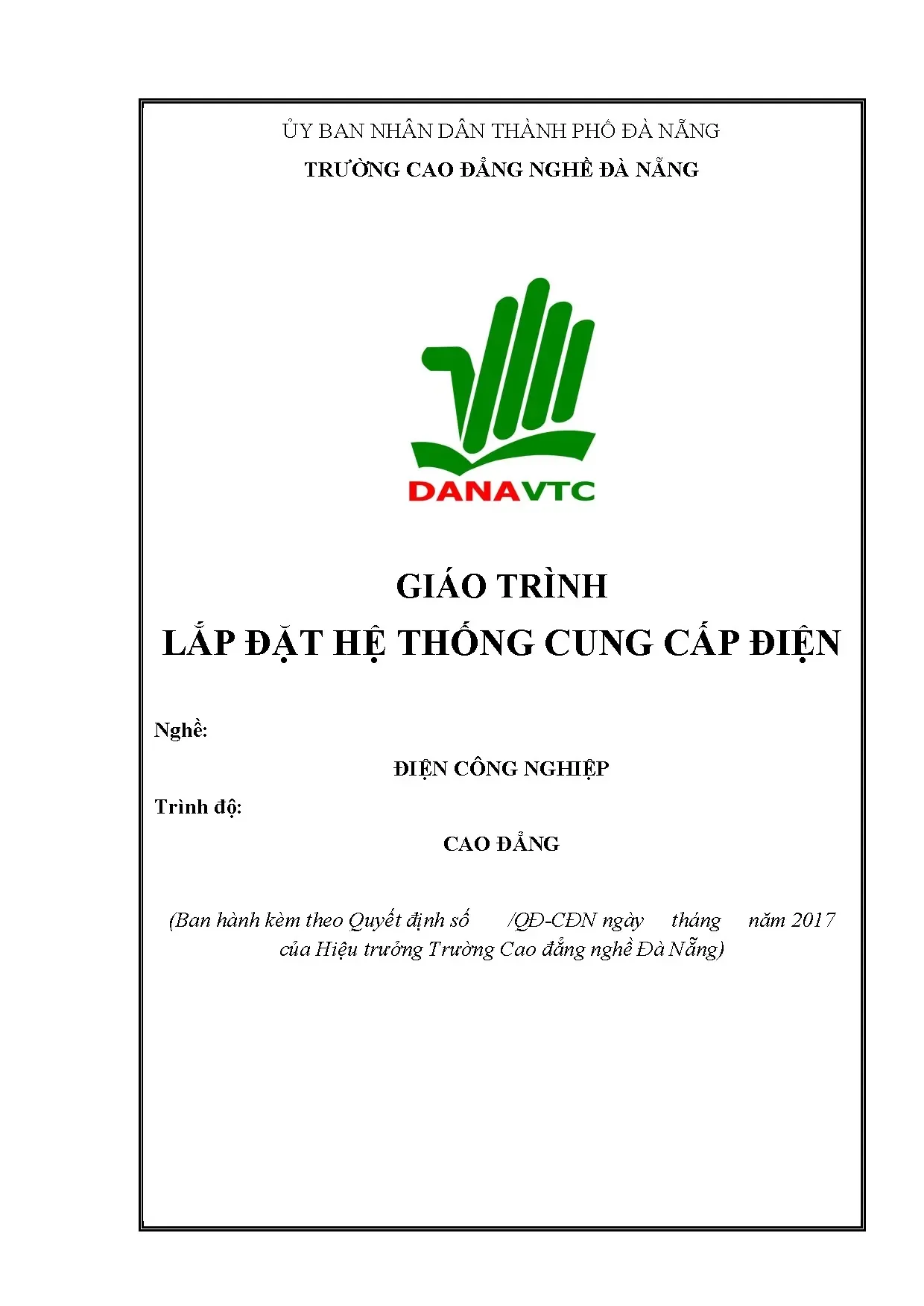

Giáo trình Lắp đặt hệ thống cung cấp điện (Mã mô đun: ĐCN08) là tài liệu giảng dạy chuyên môn trong chương trình đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng, ban hành kèm theo quyết định của Hiệu trưởng Trường Cao đẳng nghề Đà Nẵng (ban hành năm 2017, hoàn thiện biên soạn tháng 03/2021) do ThS. Nguyễn Gia Thụy làm Chủ biên cùng tập thể giảng viên bộ môn Điện Công nghiệp – Khoa Điện – Điện tử biên soạn. Trong khung chương trình đào tạo, mô đun ĐCN08 được bố trí giảng dạy sau khi sinh viên đã hoàn thành các môn học cơ sở về kỹ thuật điện.

Về mục tiêu học tập, giáo trình trang bị cho người học ba nhóm chuẩn đầu ra cụ thể:

  • Kiến thức: Nắm vững nguyên lý đọc bản vẽ, phân tích các dạng sơ đồ cấp điện; phương pháp tính chọn khí cụ đóng cắt, dây dẫn, cáp điện; kỹ thuật lắp đặt đường ống luồn dây, thang máng cáp, tủ phân phối, hệ thống tụ bù hạ thế, hệ thống nối đất và chống sét công trình.
  • Kỹ năng: Tổ chức thi công, gia công cơ khí điện, lắp đặt, đo kiểm và vận hành hệ thống điện dân dụng và công nghiệp theo đúng hồ sơ thiết kế kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong cẩn thận, chính xác, khoa học và tuân thủ nghiêm ngặt các quy chuẩn an toàn lao động trong thi công điện.

Giáo trình có tổng thời lượng 90 giờ (28 giờ lý thuyết, 56 giờ thực hành/thí nghiệm/thảo luận/bài tập và 6 giờ kiểm tra). Cấu trúc giáo trình đi từ việc chuẩn hóa hệ thống ký hiệu quy chuẩn, xây dựng các mạch điện chiếu sáng từ cơ bản đến nâng cao (tích hợp công nghệ vô tuyến RF ASK HT12E/HT12D, ứng dụng Wi-Fi eWeLink, cảm biến quang PIR E3JK), đến kỹ thuật thi công tuyến ống, thang máng cáp, tủ điện và hệ thống tiếp địa chống sét.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 6 bài học chuyên đề theo trình tự thi công thực tế:

[Bài 1: Ký hiệu & Bản vẽ điện] (10 giờ)
       │
       ▼
[Bài 2: Các mạch đèn cơ bản & Thiết bị thông minh] (20 giờ)
       │
       ▼
[Bài 3: Lắp đặt ống luồn dây & Kỹ thuật nối dây] (20 giờ)
       │
       ▼
[Bài 4: Lắp đặt cáp – Thang cáp – Máng cáp] (10 giờ)
       │
       ▼
[Bài 5: Lắp đặt tủ phân phối – Tủ tụ bù hạ thế] (20 giờ)
       │
       ▼
[Bài 6: Lắp đặt hệ thống nối đất – Chống sét] (10 giờ)
  • Bài 1: Những kí hiệu và các bản vẽ trong hệ thống cung cấp điện (10 giờ: 5 LT, 5 TH): Hệ thống hóa ký hiệu quy ước biểu diễn một cực và nhiều cực (ổ cắm có bảo vệ, công tắc hai chấu, công tắc ba chấu, công tắc chữ thập/4 chấu, rơ le, khởi động từ, máy biến áp, dây N, PE, PEN). Phân tích 4 loại sơ đồ điện: Sơ đồ xây dựng (sơ đồ lắp đặt), Sơ đồ đơn tuyến (sơ đồ một sợi), Sơ đồ chi tiết (sơ đồ nhiều cực), Sơ đồ kí hiệu. Hướng dẫn đọc bản vẽ mặt bằng căn hộ, khách sạn, văn phòng, nhà xưởng và kỹ thuật lập bảng thống kê vật tư, lập dự toán thi công.
  • Bài 2: Các mạch đèn cơ bản (20 giờ: 5 LT, 14 TH, 1 KT): Nguyên lý và quy trình đấu nối các mạch chiếu sáng: mạch đèn đơn 1 công tắc kết hợp ổ cắm (dùng dây NYM); mạch đèn mắc nối tiếp (cho đèn nung sáng); mạch đèn song song; mạch đèn cầu thang 2 tầng điều khiển bằng 2 công tắc ba chấu Q1-Q2; mạch sáng tỏ – sáng mờ (đèn có tim); mạch sáng luân phiên; mạch 4 trạng thái; mạch thắp sáng tuần tự K1 đến K4. Tích hợp thiết bị điều khiển hiện đại: mạch vô tuyến RF máy phát/thu ASK cự ly 122m sử dụng IC mã hóa HT12E và giải mã HT12D; mạch đóng cắt qua smartphone bằng ứng dụng eWeLink (chế độ xung M1 và chế độ giữ M2); mạch cảm biến chuyển động hồng ngoại thân nhiệt PIR E3JK công suất 100W/220VAC.
  • Bài 3: Lắp đặt ống luồn dây – Kỹ thuật nối dây (20 giờ: 5 LT, 14 TH, 1 KT): Phân loại và thông số kỹ thuật các loại ống: ống kim loại cứng ren (10ft, đường kính 1/2 – 6 inch), ống kim loại trung bình IMC (10ft, 1/2 – 4 inch), ống thành mỏng EMT (1/2 – 4 inch), ống kim loại mềm Greenfield, ống kim loại mềm kín chất lỏng LTFMC (chiều dài tối đa 6ft, 1/2 – 4 inch cho thiết bị rung động), cáp bọc giáp thép AC/BX, cáp phi kim loại NM/NMC/UF/USE, ống kỹ thuật điện phi kim loại ENT (< 600V), ống nhựa PVC cứng. Kỹ thuật gia công: uốn ống PVC bằng máy thổi hơi nóng Makita/Metabo (phương pháp bịt đầu nén cát, nén muối hoặc dùng lò xo uốn), cưa ống bằng lưỡi 18-24 răng/inch kẹp qua ê-tô lót bảo vệ, kỹ thuật tiện ren ống cứng có dầu bôi trơn.
  • Bài 4: Lắp đặt cáp – Thang cáp – Máng cáp (10 giờ: 4 LT, 5 TH, 1 KT): Lựa chọn khả năng lắp đặt theo môi trường đặc trưng; kỹ thuật cố định, đi tuyến thang máng cáp và rải cáp động lực trong công trình.
  • Bài 5: Lắp đặt tủ phân phối – Tủ tụ bù hạ thế (20 giờ: 4 LT, 13 TH, 3 KT): Cấu tạo, bố trí thiết bị đóng cắt trong tủ phân phối chính và tủ phân nhánh; phương pháp tính toán, lắp đặt hệ thống tủ tụ bù để nâng cao hệ số công suất phản kháng cho mạng hạ thế.
  • Bài 6: Lắp đặt hệ thống nối đất – Chống sét (10 giờ: 4 LT, 6 TH): Khái niệm và tiêu chuẩn kỹ thuật nối đất an toàn; quy trình đóng bãi cọc tiếp địa, đo điện trở đất; lắp đặt kim thu sét và dây dẫn sét bảo vệ công trình.

Kiến thức nền tảng được xây dựng

  • Hệ thống lý thuyết sơ đồ: Nguyên lý biểu diễn mạch điện qua 4 cấp độ sơ đồ từ mặt bằng kiến trúc đến sơ đồ chi tiết nối dây nhiều cực, quy chuẩn mã màu dây dẫn (dây pha L, trung tính N, tiếp địa bảo vệ PE màu vàng – xanh, dây PEN).
  • Quy chuẩn kỹ thuật lắp đặt: Quy tắc điền đầy dây dẫn trong ống không vượt quá 40% diện tích mặt cắt (quy tắc 40%); tiêu chuẩn cự ly giá đỡ ống luồn cứng (10ft phương ngang, 20ft phương đứng); cự ly định vị cáp AC và ống LTFMC (tối đa 4,5ft và trong phạm vi 12 inch tính từ hộp điện); bán kính uốn cong cáp giáp thép AC không nhỏ hơn 5 lần đường kính ngoài của cáp.
  • Nguyên lý an toàn pha: Quy tắc đồng pha bắt buộc trong mạng điện 3 pha đối với cảm biến E3JK (toàn bộ cảm biến điều khiển chung tải phải đấu vào cùng một pha A, B hoặc C nhằm tránh hiện tượng lệch pha 120 độ gây ngắn mạch giữa các pha).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Thao tác thành thạo kỹ thuật gia công uốn ống nhựa PVC bằng nhiệt/lò xo, cắt ren ống kim loại, luồn dây, đấu nối các bảng điện, tủ phân phối hạ thế, module điều khiển RF, công tắc Wi-Fi eWeLink và cảm biến PIR.
  • Kỹ năng phân tích và tính toán: Đọc hiểu bản vẽ mặt bằng công trình; bóc tách khối lượng vật tư, chủng loại dây cáp (NYM, NYIF, NM, UF); xác định phụ tải tính toán và công suất bù phản kháng.
  • Năng lực thực thi và an toàn: Thực hiện đúng quy trình an toàn 5 bước; đo kiểm tra thông mạch, kiểm tra cách điện bằng đồng hồ VOM trước khi đóng điện vận hành thử nghiệm.

Phương pháp giảng dạy và học tập (300-350 từ)

Mô đun ĐCN08 áp dụng phương pháp đào tạo tích hợp giữa lý thuyết chuyên ngành và rèn luyện kỹ năng thực hành trực tiếp tại xưởng (thời lượng thực hành, bài tập và thí nghiệm chiếm 62,2% với 56/90 giờ). Quá trình giảng dạy được triển khai trên các mô hình cabin thực hành trang bị đầy đủ nguồn điện, bảng gá, khí cụ đóng cắt và thiết bị đo kiểm.

Giáo trình cung cấp hệ thống 9 bài tập tình huống thực hành mang tính ứng dụng:

  • Bài tập 1 đến 3: Chuyển đổi từ sơ đồ tổng quát sang sơ đồ chi tiết phòng làm việc, xác định số lượng lõi dây qua hộp nối X1, X2, X3, phân tích ký hiệu khí cụ.
  • Bài tập 4: Lắp đặt điện phòng làm việc sử dụng dây dẹt dán tường NYIF, công tắc Q2 cấp nguồn cho cụm ổ cắm X4, X5.
  • Bài tập 5 đến 7: Phân tích và lắp ráp mạch đảo chiều, bố trí ổ cắm đi chung hộp với công tắc Q1, Q2.
  • Bài tập 8: Mạch điện hành lang lấy nguồn trần từ hộp nối X5 kết hợp công tắc ba cực Q1, Q2, Q3 và đèn E1, E2.
  • Bài tập 9: Mạch điện phòng khách âm tường dùng dây cáp NYM, công tắc Q2 đóng điện cho 2 đèn E1, E2.

Quy trình thực hành tại xưởng được chuẩn hóa thành 5 bước bắt buộc:

  1. Bước 1: Vạch dấu chính xác vị trí lắp đặt thiết bị, đường đi ống luồn dây và lỗ bắt vít.
  2. Bước 2: Chọn đúng chủng loại, số lượng khí cụ điện dựa trên điện áp, dòng điện định mức; kiểm tra tình trạng tiếp điểm bằng mắt thường và đo kiểm bằng đồng hồ VOM.
  3. Bước 3: Định vị khí cụ, khoan lỗ, gia công uốn ống trên bảng thực hành, siết chặt ốc vít.
  4. Bước 4: Đọc, đối chiếu và phân tích sơ đồ nguyên lý nối dây.
  5. Bước 5: Tiến hành đấu nối mạch theo sơ đồ, kiểm tra an toàn nguội và cấp điện vận hành thử nghiệm.

Phương pháp đánh giá bao gồm đánh giá thường xuyên qua sản phẩm thực hành sau mỗi bài và 6 giờ kiểm tra định kỳ (phân bổ tại Bài 2, Bài 3, Bài 4, Bài 5). Tiêu chí chấm điểm căn cứ vào tính chính xác về nguyên lý điện, độ thẩm mỹ đường ống, tính liên tục của hệ thống nối mass và việc tuân thủ quy tắc an toàn.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh sự kết hợp giữa kỹ thuật lắp đặt điện truyền thống và các công nghệ điều khiển hiện đại đang ứng dụng trong thực tế:

  • Tích hợp giải pháp điều khiển chiếu sáng không dây: Giáo trình đưa vào chương trình các công nghệ đóng cắt từ xa:
    • Mạch vô tuyến RF ASK: Hoạt động ở cự ly lên tới 122 mét sử dụng cặp IC mã hóa HT12E và giải mã HT12D không cần vi điều khiển lập trình.
    • Mạch Wi-Fi/3G/4G: Đấu nối công tắc thông minh qua ứng dụng eWeLink trên điện thoại, hỗ trợ 2 chế độ điều khiển: chế độ xung M1 (tự tắt sau khoảng 1 giây) và chế độ giữ M2 (bật/tắt luân phiên).
    • Cảm biến thân nhiệt PIR E3JK: Sử dụng đui đèn chuẩn E27, phát hiện chuyển động trong bán kính 5m, hỗ trợ nút nhấn Lux ghi nhớ độ rọi môi trường và tùy chỉnh thời gian trễ từ 2 giây đến nhiều giờ.
  • Chuẩn hóa danh mục vật liệu ống luồn dây theo tiêu chuẩn công nghiệp: Phân loại toàn diện các hệ thống ống bảo vệ: ống thép cứng mạ kẽm ren, ống IMC, ống thành mỏng EMT, ống kim loại mềm kín nước LTFMC chịu rung động, cáp bọc giáp thép AC/BX, cáp bọc phi kim chôn ngầm trực tiếp UF, cáp USE nối từ cột vào nhà và ống nhựa ENT chịu nhiệt, hóa chất.
  • Quy trình gia công cơ khí điện chi tiết: Hướng dẫn cụ thể phương pháp uốn ống nhựa PVC bằng máy thổi hơi nóng Makita/Metabo (thao tác nén cát, nén muối hoặc dùng lò xo chuyên dụng) và kỹ thuật cưa ống kim loại bằng cưa tay 18–24 răng/inch kẹp ê-tô có lót bảo vệ.
  • Quy chuẩn an toàn tiếp địa và đấu nối: Nhấn mạnh quy định dây nối mass bảo vệ PE phải dùng màu xanh lục/vàng-xanh nối liên tục từ vỏ thiết bị về thanh góp chính; quy định giới hạn thể tích dây chiếm chỗ 40% trong lòng ống và cảnh báo kỹ thuật không đấu khác pha cho các cảm biến PIR dùng chung tải trong lưới điện 3 pha.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

  • Sinh viên chuyên ngành: Học sinh, sinh viên theo học trình độ Cao đẳng nghề Điện công nghiệp, Kỹ thuật điện, Cơ điện tử tại các trường cao đẳng nghề và trường đại học kỹ thuật.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở kỹ thuật điện, bao gồm: Mạch điện, Vẽ kỹ thuật điện, Vật liệu điện, Khí cụ điện và Kỹ thuật an toàn điện trước khi học mô đun ĐCN08.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa mô đun Lắp đặt hệ thống cung cấp điện; làm căn cứ xây dựng giáo án tích hợp lý thuyết – thực hành 90 giờ, thiết kế đề thi, phiếu hướng dẫn luyện tập và tiêu chí kiểm tra đánh giá kỹ năng nghề.
  • Kỹ thuật viên và thợ thi công: Dùng làm tài liệu tra cứu kỹ thuật về quy chuẩn ống luồn dây, phương pháp đấu nối mạch chiếu sáng thông minh, lắp đặt tủ tụ bù hạ thế và thi công hệ thống chống sét, tiếp địa công trình.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được biên soạn cho cấp độ đào tạo nào?

Giáo trình được biên soạn chính thức cho trình độ Cao đẳng nghề Điện công nghiệp thuộc Trường Cao đẳng nghề Đà Nẵng, áp dụng cho mô đun chuyên môn ĐCN08 với tổng thời lượng 90 giờ.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi học mô đun này?

Học viên cần nắm vững các kiến thức cơ bản về an toàn điện, ký hiệu quy ước trên bản vẽ kỹ thuật, nguyên lý hoạt động của các khí cụ đóng cắt – bảo vệ (cầu chì, áptômát, rơ le, công tắc) và phương pháp sử dụng đồng hồ vạn năng VOM.

3. Điểm đặc trưng về mặt kỹ thuật trong giáo trình này là gì?

Giáo trình kết hợp đồng thời ba mảng nội dung: kỹ thuật gia công đường ống công nghiệp (EMT, IMC, LTFMC, PVC), các mạch điều khiển chiếu sáng hiện đại (sóng vô tuyến RF ASK HT12E/HT12D, smartphone qua eWeLink, cảm biến hồng ngoại PIR E3JK) và hệ thống phân phối - bảo vệ hạ thế (tụ bù phản kháng, nối đất PE/PEN, chống sét).

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần tuân thủ đúng quy trình thi công 5 bước chuẩn mực; rèn luyện kỹ năng dịch chuyển giữa 4 loại sơ đồ điện (sơ đồ xây dựng, sơ đồ đơn tuyến, sơ đồ chi tiết, sơ đồ ký hiệu) và giải quyết 9 bài tập mặt bằng căn hộ, văn phòng nêu trong giáo trình.

5. Giáo trình có đề cập đến các cảnh báo an toàn kỹ thuật không?

Có. Giáo trình nêu rõ các giới hạn an toàn nghiêm ngặt như quy tắc điền đầy 40% thể tích ống, bán kính uốn cong cáp AC tối thiểu bằng 5 lần đường kính cáp, cự ly giá đỡ ống và bắt buộc phải đấu cùng một pha nguồn khi ghép nối nhiều cảm biến E3JK trong lưới điện 3 pha để tránh hiện tượng ngắn mạch nổ pha.

Kết luận (150 từ)

Giáo trình Lắp đặt hệ thống cung cấp điện (Mã mô đun: ĐCN08) do ThS. Nguyễn Gia Thụy chủ biên là tài liệu đào tạo chuyên môn có cấu trúc chặt chẽ, kết hợp hài hòa giữa nguyên lý kỹ thuật điện và thao tác gia công, lắp đặt thực tế. Lộ trình học tập của mô đun dẫn dắt người học từ năng lực đọc - lập dự toán bản vẽ kỹ thuật, thi công các mạch chiếu sáng dân dụng và chiếu sáng điều khiển thông minh, đến kỹ thuật gia công ống luồn dây/thang máng cáp, lắp đặt tủ phân phối, tủ tụ bù hạ thế và hoàn thiện hệ thống tiếp địa, chống sét an toàn. Đây là tài liệu giảng dạy cốt lõi cho nghề Điện công nghiệp trình độ Cao đẳng, đồng thời là tài liệu tham khảo kỹ thuật trong công tác thi công cơ điện công trình.
