Tổng quan về giáo trình

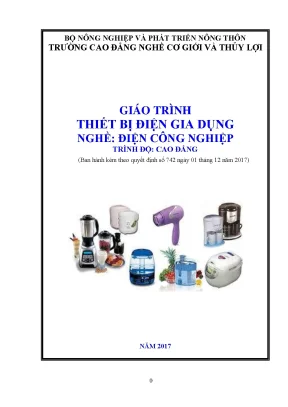

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình Thiết bị điện gia dụng là tài liệu giảng dạy chuyên ngành thuộc chương trình đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng, được ban hành kèm theo Quyết định số 742 ngày 01 tháng 12 năm 2017 của Hiệu trưởng Trường Cao đẳng Cơ giới và Thủy lợi, do Khoa Điện - Điện tử biên soạn. Môn học đóng vai trò cầu nối chuyển tiếp từ khối kiến thức cơ sở kỹ thuật điện sang kỹ năng thực hành nghề nghiệp, trang bị nền tảng về cấu tạo, nguyên lý vận hành và bảo trì các thiết bị biến đổi năng lượng điện phục vụ đời sống dân dụng và các cơ sở sản xuất quy mô nhỏ.
  • Mục tiêu học tập (learning outcomes): Sau khi hoàn thành học phần, người học có khả năng giải thích bản chất vật lý của quá trình biến đổi điện năng thành nhiệt năng, cơ năng và quang năng; phân tích sơ đồ nguyên lý và sơ đồ đấu dây của từng thiết bị gia dụng; thực hiện đo kiểm thông số kỹ thuật, lắp đặt mạch điện đúng tiêu chuẩn; chẩn đoán chính xác nguyên nhân hư hỏng và thực hiện quy trình sửa chữa đối với các sự cố cơ khí và sự cố điện hạ thế.
  • Cấu trúc và cách tiếp cận: Giáo trình được cấu trúc thành 3 bài học lớn bao gồm: Bài 1 - Thiết bị cấp nhiệt, Bài 2 - Động cơ điện gia dụng, Bài 3 - Các loại đèn gia dụng và trang trí. Tài liệu tiếp cận theo phương pháp kỹ thuật thực hành: kết hợp giải thích lý thuyết cơ sở, phân tích sơ đồ mạch điện, hướng dẫn quy trình vận hành an toàn và tổng hợp bảng ma trận sự cố kỹ thuật.
  • Điểm đặc sắc của giáo trình: Cung cấp các thông số kỹ thuật chuẩn hóa, sơ đồ cấu tạo giải phẫu và hướng dẫn định lượng các bước chẩn đoán bằng dụng cụ đo chuyên dụng như đồng hồ vạn năng VOM, ampe kìm và megômmét hạ thế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 3 bài học chuyên đề bám sát logic chuyển hóa các dạng năng lượng:

  • Bài 1: Thiết bị cấp nhiệt: Trình bày cơ chế biến đổi điện năng thành nhiệt năng dựa trên định luật Joule-Lenz ($Q = I^2Rt$), phóng điện hồ quang và dòng xoáy Foucault. Phân tích chi tiết cấu tạo, sơ đồ điện và bảng xử lý sự cố của 6 nhóm thiết bị: bàn ủi điện (loại tự động điều chỉnh nhiệt bằng thanh lưỡng kim, cam lệch tâm và bàn ủi hơi nước công suất 1000–1200W), nồi cơm điện (cơ cấu nam châm vĩnh cửu nhả tiếp điểm ở 125°C, mạch chuyển đổi giữa điện trở nấu $R_c$ và điện trở ủ $R_p$ duy trì 70–90°C), bếp điện kín (dây đốt đúc trong ống, vỏ tráng men công suất 2kW, 3 mức nhiệt 250–700°C), ấm điện và bình nước nóng (thanh biến trở gia nhiệt, thanh magie chống ăn mòn điện hóa, aptomat chống ngắt mạch), bếp từ (mạch dao động LC, linh kiện công suất IGBT, vi xử lý MicroController, mặt kính Ceramic) và lò vi sóng (bộ phát sóng magnetron, ống dẫn sóng, công tắc liên động cửa, đĩa xoay và cầu chì cao áp).
  • Bài 2: Động cơ điện gia dụng: Khảo sát động cơ không đồng bộ một pha rotor lồng sóc. Phân tích từ trường đập mạch thành hai từ trường quay ngược chiều ($B_T, B_N$) và giải pháp tạo mômen mở máy bằng cuộn phụ lệch pha 90° điện. Phân loại và khảo sát sơ đồ đấu dây của động cơ mở máy bằng tụ khởi động (ngắt ly tâm cắt ở 75% tốc độ định mức), động cơ dùng tụ thường trực (tụ ngâm nâng cao $\cos\varphi$), động cơ dùng đồng thời hai tụ và động cơ cực xẻ rãnh dùng vòng ngắn mạch ôm 1/3 cực từ. Hướng dẫn đo điện trở xác định 3 đầu dây ra $C, R, S$ và nguyên tắc đảo chiều quay bằng cách đảo cực tính cuộn dây phụ.
  • Bài 3: Các loại đèn gia dụng và trang trí: Khảo sát nguồn sáng nung sáng và phóng điện chất khí. Phân tích đèn sợi đốt (dây tóc wolfram nóng chảy ở 3655°C, bóng nạp khí Argon/Neon cho công suất trên 75W, tuổi thọ định mức 1000 giờ), đèn huỳnh quang (phóng điện trong hơi thủy ngân áp suất 3–4 mmHg, chấn lưu tạo xung điện thế đỉnh 1000–2000V, stăcte lưỡng kim tích hợp tụ 0,005µF chống nhiễu vô tuyến, tụ bù $\cos\varphi$ 4µF cho đèn 40W, mạch 2 đèn lệch pha triệt tiêu hiệu ứng hoạt nghiệm) và đèn thủy ngân cao áp. Hướng dẫn quy trình 6 bước thi công bảng điện chiếu sáng.

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Nhiệt động học và định luật Joule-Lenz ($1\text{ J} = 0,24\text{ cal}$); lý thuyết cảm ứng điện từ và dòng xoáy Foucault; lý thuyết phân tích từ trường quay trong máy điện xoay chiều; cơ chế phát quang do kích thích tia cực tím trong môi trường hơi thủy ngân.
  • Core principles: Nguyên lý biến dạng cơ học của cặp kim loại kép theo nhiệt độ; nguyên lý lệch pha dòng điện qua phần tử dung kháng; nguyên lý tự cảm tạo sức điện động quá áp trên cuộn kháng lõi thép.
  • Essential frameworks: Quy chuẩn an toàn điện áp hạ thế (điện trở cách điện $R_{cđ} \ge 0,5\text{ M}\Omega$ đo bằng megômmét 500V hoặc 1000V); giới hạn độ tăng nhiệt theo cấp cách điện A (60°C) và cấp B (80°C); bảng quy chuẩn chọn dây dẫn điện và bố trí bảo vệ cầu dao, cầu chì, công tắc.

Kỹ năng phát triển

  • Technical skills: Sử dụng đồng hồ VOM để đo thông mạch, đo giá trị điện trở cuộn dây $R_{RC} < R_{SC} < R_{RS}$; đo dòng điện không tải $I_0$ bằng ampe kìm; lắp ráp mạch chấn lưu 2 đầu, 3 đầu và mạch đèn đôi lệch pha; thực hiện kỹ năng xả điện cho tụ dung lượng lớn trước khi sửa chữa.
  • Analytical skills: Khảo sát, đọc hiểu sơ đồ nguyên lý và sơ đồ đi dây; giải mã thông số trên nhãn máy ($110\text{V}, 220\text{V}, 110/220\text{V}$); phân biệt các dạng lỗi chập mạch, hở mạch và suy giảm cách điện.
  • Practical competencies: Xử lý các hư hỏng cơ khí của động cơ (nắn trục rotor cong, sửa bạc đạn bị rơ, thay thế ổ bi); vệ sinh và bảo dưỡng mâm nhiệt, thanh magie bình nước nóng; thi công lắp đặt bảng điện dân dụng 6 bước đảm bảo yêu cầu kỹ thuật và an toàn điện.

Phương pháp giảng dạy và học tập

  • Pedagogical approach: Giáo trình áp dụng phương pháp đào tạo tích hợp mô-đun kỹ thuật. Nội dung kết hợp giữa việc phân tích bản chất cấu tạo vật lý với các lưu đồ đấu nối thực tế và bảng chỉ dẫn kiểm tra sự cố, phục vụ trực tiếp cho cả giờ học lý thuyết trên lớp và giờ luyện tập tại xưởng thực hành.
  • Bài tập và case studies: Thiết kế các tình huống kỹ thuật thực tế như: xử lý hiện tượng rò điện ra vỏ nồi cơm điện do lão hóa lớp cao su silicon; chẩn đoán hiện tượng lò vi sóng phát tia lửa điện do trầy xước men buồng lò hoặc sử dụng dụng cụ chứa kim loại; xử lý lỗi động cơ 1 pha bị gầm rú, phát nóng nhanh do hỏng tụ ngâm hoặc mất tiếp xúc rơle ly tâm.
  • Practical exercises: Hệ thống bài tập thực hành trọng tâm gồm:
    • Đo điện trở để xác định 3 đầu dây chung ($C$), chạy ($R$), đề ($S$) của động cơ 1 pha và tiến hành đấu dây chạy thử không tải.
    • Kiểm tra điện trở cách điện của thiết bị điện bằng megômmét 500V/1000V để đảm bảo đạt tiêu chuẩn $R_{cđ} \ge 0,5\text{ M}\Omega$.
    • Lắp ráp mạch đèn huỳnh quang đôi có tụ bù lệch pha nhằm khắc phục hiệu ứng hoạt nghiệm quang học.
    • Cân chỉnh ốc vít bộ cố định nhiệt lưỡng kim cho nồi cơm điện trong phạm vi 60–80°C.
  • Assessment methods: Đánh giá kết quả học tập thông qua hai tiêu chí chính: khả năng giải thích sơ đồ mạch điện và kỹ năng thực hành thao tác (tính chính xác khi đo đạc thông số, tốc độ xác định nguyên nhân hỏng hóc và chất lượng vận hành an toàn của sản phẩm sau sửa chữa).
  • Self-study guidelines: Người học tự học thông qua việc tra cứu bảng ma trận hư hỏng trong từng bài, thực hiện đúng các khuyến cáo an toàn như kiểm tra tiếp đất thiết bị, ngắt nguồn trước khi đo kiểm và tuân thủ các bước xả tụ điện chống giật.

Điểm nổi bật và cập nhật

  • Updates so với editions cũ: Tài liệu cập nhật từ các thiết bị gia nhiệt đóng cắt cơ học đơn giản lên các hệ thống điều khiển tích hợp linh kiện bán dẫn và khối vi xử lý, phản ánh đúng sự thay đổi cấu trúc của thiết bị dân dụng hiện đại.
  • Current trends được integrate:
    • Công nghệ gia nhiệt cảm ứng từ trường tần số cao: Phân tích cấu tạo cuộn dây Panel, sò công suất IGBT, cảm biến nhiệt độ bề mặt và vi xử lý MCU trong bếp từ.
    • Công nghệ bức xạ vi ba: Trình bày cơ chế kích thích dao động xoay của các phân tử lưỡng cực (nước, đường, chất béo) thông qua nguồn phát sóng magnetron trong lò vi sóng.
    • Công nghệ chấn lưu điện tử: Giới thiệu giải pháp chấn lưu bán dẫn thay thế cho chấn lưu cuộn cảm lõi thép truyền thống, giúp tiêu thụ ít điện năng và loại bỏ hiện tượng nhấp nháy quang học.
  • Real-world applications: Các thông số kỹ thuật được trích dẫn sát với thực tế sản xuất: dải công suất bàn ủi gia đình (400–500W đối với bàn ủi khô, 1000–1200W đối với bàn ủi hơi nước); mức nhiệt độ bề mặt kiềng bếp điện kín (250–700°C); điện áp xung mồi phóng điện huỳnh quang (1000–2000V).
  • Industry connections: Quy chuẩn kỹ thuật lắp đặt bảng điện, nối đất an toàn và bảo dưỡng động cơ được xây dựng bám sát theo các tiêu chuẩn ngành điện hạ thế, đáp ứng yêu cầu vận hành tại các trung tâm bảo hành và trạm bảo trì cơ điện.

Đối tượng sử dụng giáo trình

  • Sinh viên và ngành đào tạo: Giáo trình phục vụ trực tiếp cho học viên, sinh viên theo học hệ Cao đẳng và Trung cấp nghề Điện công nghiệp, Kỹ thuật điện, Kỹ thuật lắp đặt điện và điều khiển trong công nghiệp, Điện dân dụng.
  • Prerequisites cần có: Người học cần hoàn thành các môn học tiên quyết bao gồm: Mạch điện, Đo lường điện, An toàn điện, Khí cụ điện và Vật liệu điện.
  • Giảng viên và cách sử dụng: Giảng viên sử dụng tài liệu làm khung bài giảng chuẩn cho học phần Thiết bị điện gia dụng, khai thác các sơ đồ mạch điện và bảng tổng hợp hư hỏng làm học liệu thực hành và xây dựng ngân hàng câu hỏi kiểm tra kỹ năng nghề.
  • Tự học và reference: Tài liệu là cẩm nang kỹ thuật tra cứu cho kỹ thuật viên bảo trì thiết bị điện dân dụng, thợ sửa chữa điện cơ và cá nhân cần nắm vững cấu tạo, quy tắc an toàn khi vận hành và sửa chữa đồ dùng điện trong gia đình.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với chương trình đào tạo nào?

Giáo trình được thiết kế chuẩn hóa cho ngành Điện công nghiệp trình độ Cao đẳng theo Quyết định số 742/QĐ-CG&TL năm 2017 của Trường Cao đẳng Cơ giới và Thủy lợi, đồng thời áp dụng hiệu quả cho các bậc đào tạo Trung cấp và sơ cấp nghề kỹ thuật điện.

2. Người học cần nắm vững những kiến thức cơ sở nào trước khi đọc giáo trình?

Cần nắm chắc các định luật mạch điện cơ bản (Ohm, Kirchhoff, Joule-Lenz), hiện tượng cảm ứng điện từ, quy tắc an toàn điện hạ thế và thành thạo thao tác sử dụng đồng hồ đo điện đa năng (VOM, ampe kìm, megômmét).

3. Điểm khác biệt chính của giáo trình so với các tài liệu lý thuyết chung là gì?

Giáo trình tập trung vào sơ đồ cấu tạo thực tế và cung cấp bảng tổng hợp chi tiết về hiện tượng, nguyên nhân cùng cách khắc phục sự cố cụ thể cho từng thiết bị, chia rõ lỗi về phần cơ khí và phần điện.

4. Làm thế nào để học tập và rèn luyện kỹ năng sửa chữa hiệu quả qua giáo trình?

Người học nên đối chiếu lý thuyết nguyên lý hoạt động với sơ đồ mạch điện đi kèm, sau đó vận dụng bảng ma trận chẩn đoán sự cố để thực hành đo kiểm trên các linh kiện và mô hình thiết bị thực tế tại xưởng.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?

Giáo trình đi kèm hệ thống sơ đồ nguyên lý mạch điện, sơ đồ đi dây bảng điện, danh mục tài liệu tham khảo chuyên ngành tại trang 54 và các bảng tra cứu thông số kỹ thuật chuẩn của dây dẫn, linh kiện bán dẫn và cấp cách điện động cơ.

Kết luận

  • Giá trị cốt lõi của giáo trình: Cung cấp hệ thống kiến thức toàn diện, chuẩn xác về nguyên lý cấu tạo và kỹ thuật bảo trì các nhóm thiết bị điện nhiệt, điện cơ và chiếu sáng dân dụng; gắn kết chặt chẽ giữa lý thuyết vật lý điện từ và kỹ năng đo kiểm sửa chữa thực tế.
  • Lộ trình học tập đề xuất (learning pathway): Bắt đầu từ nguyên lý gia nhiệt và sửa chữa thiết bị nhiệt ở Bài 1, tiến tới khảo sát nguyên lý từ trường quay, kỹ thuật đấu dây và sửa chữa động cơ một pha ở Bài 2, hoàn thiện với kỹ thuật lắp đặt mạch chiếu sáng và chống hiện tượng hoạt nghiệm ở Bài 3.
  • Tài nguyên học tập bổ sung: Danh mục tài liệu tham khảo chuyên ngành (trang 54 của giáo trình), các tiêu chuẩn kỹ thuật an toàn điện hạ thế và tài liệu kỹ thuật của các dòng linh kiện bán dẫn (IGBT, rơle nhiệt, chấn lưu điện tử).
