Tổng quan về giáo trình

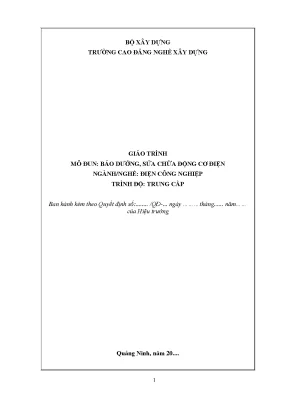

Giáo trình Mô đun: Bảo dưỡng, sửa chữa động cơ điện (Mã mô đun: MĐ14) là tài liệu đào tạo chuyên môn bắt buộc trong chương trình đào tạo trình độ Trung cấp nghề Điện công nghiệp, do Trường Cao đẳng Nghề Xây dựng (Bộ Xây dựng) ban hành tại Quảng Ninh, với sự tham gia biên soạn của chủ biên Vũ Thị Thơ cùng tập thể giảng viên Khoa Điện - Điện tử.

Trong cấu trúc chương trình đào tạo nghề Điện công nghiệp, mô đun MĐ14 có thời lượng định mức 60 tiết và giữ vị trí là môn học thực hành chuyên môn đầu tiên. Tài liệu được thiết kế theo hình thức mô đun tích hợp, kết hợp đồng thời giữa lý thuyết chuyên môn và kỹ năng thực hành thao tác tại xưởng.

Mục tiêu học tập của giáo trình được cấu trúc thành ba nhóm chuẩn đầu ra rõ ràng:

  • Về kiến thức: Trang bị các yêu cầu kỹ thuật, sơ đồ nguyên lý, trình tự đấu dây, phương pháp xác định cực tính của động cơ xoay chiều 1 pha và 3 pha; phân tích nguyên tắc tính toán chuyển đổi động cơ 3 pha sang hoạt động ở lưới điện 1 pha chạy tụ; cung cấp quy trình công nghệ tháo lắp và bảo dưỡng các thiết bị cơ điện ứng dụng.
  • Về kỹ năng: Hình thành năng lực xác định đầu dây, cực tính, đấu nối và vận hành an toàn động cơ 1 pha, 3 pha; tính chọn tụ điện và đấu nối chuyển đổi chế độ làm việc; thực hiện quy trình tháo lắp, bảo dưỡng động cơ quạt bàn, quạt trần, máy bơm nước 1 pha; chẩn đoán và xử lý các sự cố kỹ thuật thường gặp.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, tính cẩn thận, độ chính xác kỹ thuật và ý thức chấp hành nghiêm ngặt quy định an toàn lao động trong môi trường xưởng điện.

Cách tiếp cận của giáo trình đi thẳng vào hướng dẫn thực hành kỹ thuật thông qua 8 bài học được tiêu chuẩn hóa bằng sơ đồ nguyên lý, bảng phân tích sai hỏng và phiếu đánh giá kỹ năng định lượng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 8 bài học chuyên môn có tính liên kết chặt chẽ:

  1. Bài 1: Đấu dây động cơ điện một pha: Cung cấp sơ đồ nguyên lý, mã hóa đầu dây cuộn làm việc (ĐLV, CLV), cuộn khởi động (ĐKĐ, CKĐ), tụ điện thường trực ($C$) và cầu dao ($CD$); hướng dẫn quy trình đấu nối, kiểm tra nguội bằng ôm kế và vận hành thử nghiệm.
  2. Bài 2: Xác định cuộn dây động cơ một pha: Hướng dẫn phương pháp đo điện trở bằng đồng hồ vạn năng (VOM) thang đo $R \times 10,\Omega$ để phân biệt cuộn chạy ($R$), cuộn đề ($S$) và dây chung ($C$) đối với loại động cơ 3 đầu dây ($R_{RS} = \max, R_{SC} = \min$) và loại động cơ 4 đầu dây ($R_{LV} > R_{KĐ}$).
  3. Bài 3: Đấu dây động cơ 3 pha ($Y, \Delta$): Đọc các thông số nhãn máy (kW, Hp, rpm, Hz, $U_{đm}, I_{đm}$, IP55, $\cos\varphi$, số cực $P$); thiết lập mối liên hệ đại lượng dây - pha và thực hiện quy trình đấu dây hình sao ($Y$) hoặc hình tam giác ($\Delta$) tương ứng với lưới điện.
  4. Bài 4: Xác định cực tính động cơ 3 pha: Phương pháp xác định các cặp đầu dây và cực tính (đầu đầu $A, B, C$ và đầu cuối $X, Y, Z$) của động cơ bị mất dấu bằng nguồn điện một chiều (dựa trên định luật cảm ứng điện từ) và nguồn điện xoay chiều hạ áp ($20% - 50% U_{đm}$).
  5. Bài 5: Chuyển đổi động cơ 3 pha về động cơ 1 pha chạy tụ: Phân tích nguyên tắc giữ nguyên điện áp định mức trên cuộn dây và lệch pha $90^\circ$; công thức tính toán tụ làm việc ($C_{LV}$) và tụ khởi động ($C_{KĐ}$) trong hai trường hợp: điện áp lưới bằng điện áp pha và điện áp lưới bằng điện áp dây.
  6. Bài 6: Tháo, lắp, bảo dưỡng quạt bàn: Quy trình công nghệ 11 bước tháo lắp cơ khí (lồng quạt, cánh, nắp che, rôto, stato, túp năng, bạc trục); kỹ thuật tra dầu, sử dụng dung dịch RP7, kiểm tra độ trơn bạc và phóng nạp của tụ điện.
  7. Bài 7: Tháo lắp, bảo dưỡng quạt trần: Quy trình kiểm tra, bảo trì hệ thống treo, cánh quạt, cuộn dây và bộ điều khiển tốc độ.
  8. Bài 8: Tháo lắp, bảo dưỡng động cơ bơm nước một pha: Quy trình tháo lắp phần cơ, phớt nước, cánh bơm, kiểm tra cách điện cuộn dây và bạc đạn/ổ đỡ.

Progression logic của tài liệu phát triển từ nhận biết - đo kiểm - đấu nối các loại động cơ cơ bản (1 pha, 3 pha) đến kỹ thuật chuyển đổi cấu hình mạch điện phức tạp, sau đó kết thúc bằng quy trình tháo lắp, bảo trì cơ điện trên các thiết bị thực tế.

┌────────────────────────────────────────────────────────┐
│ BÀI 1 & BÀI 2: Động cơ 1 pha (Đấu nối & Dò tìm đầu dây)│
└──────────────────────────┬─────────────────────────────┘
                           │
┌──────────────────────────▼─────────────────────────────┐
│ BÀI 3 & BÀI 4: Động cơ 3 pha (Đấu Y/Δ & Cực tính DC/AC)│
└──────────────────────────┬─────────────────────────────┘
                           │
┌──────────────────────────▼─────────────────────────────┐
│ BÀI 5: Chuyển đổi động cơ 3 pha sang 1 pha chạy tụ     │
└──────────────────────────┬─────────────────────────────┘
                           │
┌──────────────────────────▼─────────────────────────────┐
│ BÀI 6, 7, 8: Tháo lắp, bảo dưỡng thiết bị thực tế      │
│ (Quạt bàn, Quạt trần, Động cơ máy bơm nước 1 pha)      │
└────────────────────────────────────────────────────────┘

Kiến thức nền tảng được xây dựng

  • Lý thuyết cảm ứng điện từ và mạch từ: Ứng dụng định luật cảm ứng điện từ giải thích sự hình thành sức điện động cảm ứng $E_{cư}$ khi đóng/ngắt mạch DC, sự biến thiên và móc vòng của từ thông $\phi_a, \phi_b$ qua cuộn thứ cấp trong phương pháp thử AC để xác định chiều quấn cuộn dây stator.
  • Mối quan hệ mạch điện ba pha: Xác định quan hệ toán học giữa các đại lượng dây ($U_d, I_d$) và đại lượng pha ($U_p, I_p$):
    • Đấu hình sao ($Y$): $I_d = I_p$ và $U_d = \sqrt{3} U_p$ (điện áp dây vượt trước điện áp pha góc $30^\circ$).
    • Đấu hình tam giác ($\Delta$): $U_d = U_p$ và $I_d = \sqrt{3} I_p$ (dòng điện dây chậm sau dòng điện pha góc $30^\circ$).
  • Nguyên lý tính chọn tham số điện dung chuyển đổi: Thiết lập hệ thức tính điện dung:
    • Khi điện áp lưới bằng điện áp pha: $$C_{LV} = \frac{2800 \cdot I_{pha}}{U_L} \quad (\mu\text{F})$$
    • Khi điện áp lưới bằng điện áp dây: $$C_{LV} = \frac{2740 \cdot I_{pha}}{U_L} \quad (\mu\text{F})$$
    • Điện áp làm việc tụ: $U_C > 1{,}5 U_L$; Điện dung khởi động: $C_{KĐ} = (2{,}5 - 3) C_{LV}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật đo kiểm và đấu nối: Sử dụng thuần thục đồng hồ vạn năng VOM thang đo điện trở để kiểm tra thông mạch, phân loại cuộn làm việc/cuộn khởi động, xác định cực tính cuộn dây bị mất dấu; đấu nối chắc chắn mối nối theo đúng sơ đồ mã hóa.
  • Kỹ năng tháo lắp cơ khí: Thao tác sử dụng dụng cụ cơ khí (tuốc nơ vít, cờ lê, kìm tuốt dây, kìm ép cốt), tháo lắp các chi tiết cơ học đúng trình tự, tra dung dịch chống rỉ RP7 và dầu bôi trơn chuyên dụng.
  • Kỹ năng phân tích và xử lý sai phạm: Khả năng tra cứu bảng chẩn đoán lỗi để xử lý hiện tượng động cơ không khởi động, động cơ bị quá nhiệt, quay ngược chiều, quay chậm hoặc phát ra tiếng kêu bất thường do chạm chập hoặc hỏng tụ.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm tích hợp

Giáo trình áp dụng mô hình dạy học tích hợp chuyên môn nghề nghiệp, trong đó mỗi bài học được tổ chức thành một quy trình kỹ thuật hoàn chỉnh gồm:

  1. Đọc và phân tích sơ đồ nguyên lý/nhãn máy.
  2. Chuẩn bị hiện trường, thiết bị, vật tư và dụng cụ đo kiểm.
  3. Tiến hành thao tác đấu nối hoặc tháo lắp theo từng bước hướng dẫn cụ thể.
  4. Kiểm tra nguội an toàn (đo điện trở, đo thông mạch, kiểm tra chạm vỏ).
  5. Cấp nguồn thử nghiệm và đánh giá chất lượng vận hành.
┌─────────────────────────────────────────────────────────────┐
│ 1. Đọc & phân tích sơ đồ nguyên lý / Thông số nhãn máy      │
└──────────────────────────────┬──────────────────────────────┘
                               │
┌──────────────────────────────▼──────────────────────────────┐
│ 2. Chuẩn bị thiết bị, dụng cụ, kiểm tra an toàn xưởng thực hành│
└──────────────────────────────┬──────────────────────────────┘
                               │
┌──────────────────────────────▼──────────────────────────────┐
│ 3. Thao tác kỹ thuật (Đo kiểm / Đấu nối / Tháo lắp cơ khí)  │
└──────────────────────────────┬──────────────────────────────┘
                               │
┌──────────────────────────────▼──────────────────────────────┐
│ 4. Kiểm tra nguội (Đo điện trở, kiểm tra chạm chập bằng VOM)│
└──────────────────────────────┬──────────────────────────────┘
                               │
┌──────────────────────────────▼──────────────────────────────┐
│ 5. Cấp nguồn, vận hành thử & Đối chiếu bảng sai hỏng        │
└─────────────────────────────────────────────────────────────┘

Bài tập thực hành và câu hỏi ôn tập

Mỗi bài học đều tích hợp hệ thống câu hỏi lý thuyết và bài tập thực hành tình huống, ví dụ:

  • Yêu cầu tính toán trị số tụ điện làm việc và tụ điện khởi động cho động cơ 3 pha thông số $220/380\text{ V} - 0{,}6\text{ kW}$ khi chuyển sang chạy lưới điện 1 pha $220\text{ V}$.
  • Bài tập xác định cực tính và đấu nối vận hành động cơ bằng nguồn điện một chiều hoặc xoay chiều khi mất toàn bộ ký hiệu đầu dây.
  • Bài tập tháo lắp thực tế, căn chỉnh bạc và sửa chữa túp năng quạt bàn.

Phương pháp đánh giá kỹ năng

Quá trình luyện tập của người học được đánh giá trực tiếp thông qua Phiếu đánh giá quá trình luyện tập chuẩn hóa theo thang điểm 10 với các tiêu chí cụ thể:

STT Tiêu chí đánh giá Nội dung đánh giá Điểm chuẩn
1 Chuẩn bị Đầy đủ dụng cụ, vật tư, thiết bị 0,5 đ
2 Thao tác Thao tác đấu dây (1,5 đ) - Thao tác kiểm tra (1,0 đ) 2,5 đ
3 Kỹ thuật Mối nối an toàn, chắc, đẹp (3,0 đ)
Lắp đặt đúng theo sơ đồ (2,0 đ)
Sử dụng đúng quy trình, an toàn (1,0 đ)		 6,0 đ
4 Thời gian Hoàn thành bài thực hành đúng định mức thời gian quy định (30 phút) 1,0 đ
Tổng 10,0 đ

Quy định kỷ luật xưởng:

  • Bài làm vượt quá thời gian định mức trên 5 phút sẽ không được tính điểm.
  • Nếu để xảy ra mất an toàn lao động, tai nạn cho người hoặc làm hư hỏng thiết bị, bài thực hành nhận điểm 0 và dừng đánh giá.

Điểm nổi bật và cập nhật

  • Tính tiêu chuẩn hóa theo khung chương trình nghề: Tài liệu bám sát chương trình khung của Bộ Lao động - Thương binh và Xã hội đối với nghề Điện công nghiệp trình độ Trung cấp, đảm bảo tính liên thông và chuẩn hóa thao tác nghề.
  • Tập trung giải quyết các bài toán kỹ thuật thực địa: Giáo trình không nặng về suy diễn công thức hàn lâm mà tập trung vào các giải pháp thực hành xử lý lỗi thực tế như:
    • Phương pháp dò tìm 3 đầu dây và 4 đầu dây động cơ 1 pha mất dấu.
    • Phương pháp xác định cực tính động cơ 3 pha bằng pin 9V kết hợp công tắc và vôn kế DC.
    • Tận dụng động cơ 3 pha sẵn có trong công nghiệp để vận hành tại khu vực chỉ có điện lưới dân dụng 1 pha.
  • Hệ thống bảng chẩn đoán sự cố (Troubleshooting Matrices): Tất cả các bài học đều cung cấp bảng tổng hợp dạng sai hỏng, nguyên nhân cốt lõi và biện pháp phòng tránh/khắc phục tương ứng (ví dụ: động cơ quay ngược, mạch bị chập, động cơ có tiếng ù bất thường, điện áp ba pha mất cân bằng).
  • Mô tả chi tiết quy trình cơ - điện kết hợp: Tích hợp quy trình tháo lắp cơ khí từng chi tiết (vòng hãm, rôto, stato, bạc đỡ, túp năng) kết hợp với kỹ thuật kiểm tra mạch điện, sử dụng phụ trợ bảo dưỡng công nghiệp như bình xịt RP7 và dầu bôi trơn.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Tài liệu học tập bắt buộc cho học sinh, sinh viên hệ Trung cấp và Cao đẳng ngành Điện công nghiệp, Kỹ thuật lắp đặt điện và Điều khiển tự động trong giai đoạn học thực hành chuyên môn cơ sở.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các nội dung kiến thức cơ bản về An toàn điện, Kỹ thuật đo lường điện (sử dụng đồng hồ vạn năng VOM, bút thử điện) và Lý thuyết mạch điện một chiều, xoay chiều cơ bản.
  • Giảng viên và cán bộ hướng dẫn xưởng: Sử dụng làm giáo trình giảng dạy tiêu chuẩn, khung thiết kế bài giảng tích hợp và biểu mẫu chấm điểm kỹ năng thực hành theo thời gian định mức.
  • Kỹ thuật viên và thợ tự do: Tài liệu tra cứu thực tế về công thức tính chọn tụ chuyển đổi động cơ, quy ước mã hóa đầu dây và quy trình bảo dưỡng các loại động cơ dân dụng và công nghiệp cỡ nhỏ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh, sinh viên theo học trình độ Trung cấp nghề Điện công nghiệp, đồng thời phù hợp với kỹ thuật viên lắp đặt, sửa chữa và bảo dưỡng thiết bị điện công nghiệp và dân dụng.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức cơ bản về an toàn điện, nguyên lý dòng điện xoay chiều một pha và ba pha, cùng kỹ năng sử dụng các dụng cụ đo lường điện căn bản như đồng hồ vạn năng VOM và bút thử điện.

3. Điểm khác biệt với giáo trình khác?

Giáo trình phân bổ dung lượng trọng tâm cho kỹ năng thực hành xưởng (60 tiết), cung cấp các bảng chẩn đoán lỗi cụ thể cho từng bài học và áp dụng phiếu chấm điểm định lượng có khống chế thời gian (30 phút/bài) cùng quy tắc an toàn nghiêm ngặt.

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp đọc sơ đồ nguyên lý, tự lập bảng mã hóa đầu dây trước khi thao tác, tuân thủ nguyên tắc kiểm tra nguội trước khi cấp điện thử nghiệm và thực hiện đầy đủ các bài tập tính toán chọn tụ điện ở cuối mỗi bài.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu tích hợp sẵn hệ thống bảng tra mã hóa dây, sơ đồ vector quan hệ đại lượng dây/pha, công thức tính toán tụ điện $C_{LV}, C_{KĐ}$, bảng phân tích sai hỏng và mẫu phiếu đánh giá quá trình luyện tập cho từng bài thực hành.

Kết luận

Giáo trình Mô đun: Bảo dưỡng, sửa chữa động cơ điện (MĐ14) cung cấp đầy đủ các chuẩn mực kiến thức và kỹ năng cơ sở về đấu nối, kiểm tra, chuyển đổi chế độ và bảo trì các thiết bị động cơ điện xoay chiều thông dụng.

Lộ trình đào tạo được xây dựng khoa học qua 8 bài học thực hành trong 60 tiết, bảo đảm cho người học khả năng làm việc độc lập và xử lý sự cố chuẩn xác tại các xưởng sản xuất và công trình. Để nâng cao hiệu quả đào tạo, người học nên kết hợp sử dụng tài liệu này cùng các quy chuẩn kỹ thuật an toàn điện hiện hành và sổ tay thông số động cơ của nhà chế tạo.
