Tổng quan về giáo trình

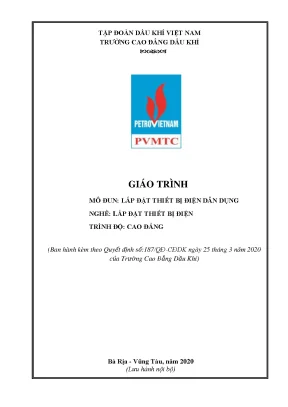

Giáo trình mô đun Lắp đặt thiết bị điện dân dụng (mã số mô đun: KTĐ19MĐ28) là tài liệu đào tạo chuyên môn thuộc nghề Lắp đặt thiết bị điện ở trình độ Cao đẳng. Tài liệu được ban hành kèm theo Quyết định số 187/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam) tại Bà Rịa - Vũng Tàu. Công trình do tác giả Nguyễn Lê Cương làm chủ biên cùng tác giả Nguyễn Xuân Thịnh tham gia biên soạn.

Trong cấu trúc chương trình khung đào tạo nghề, mô đun KTĐ19MĐ28 có thời lượng 4 tín chỉ (tổng cộng 90 giờ, gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận và 4 giờ kiểm tra). Mô đun thuộc nhóm môn học/mô đun chuyên môn ngành, nghề (mục II.2), được xếp sau khối môn học chung (21 tín chỉ) và khối môn học cơ sở ngành (16 tín chỉ).

Mục tiêu học tập của giáo trình nhằm trang bị cho người học:

  • Về kiến thức: Trình bày được cấu tạo và nguyên lý hoạt động của các thiết bị điện gia dụng, hệ thống cảnh báo, an ninh và nguồn cấp điện năng lượng tái tạo (chuông điện, quạt trần, bình nước nóng, máy giặt, máy bơm nước, hệ thống báo cháy, hệ thống báo trộm, hệ thống pin mặt trời).
  • Về kỹ năng: Nhận dạng, kiểm tra chất lượng, lựa chọn vị trí, thao tác lắp đặt đúng quy trình kỹ thuật và phát hiện, xử lý các sự cố hư hỏng thông thường trên hệ thống điện.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, tỉ mỉ, tuân thủ an toàn lao động cho người và thiết bị.

Giáo trình tiếp cận theo hướng mô đun kỹ năng thực hành nghề nghiệp, tích hợp giữa phân tích nguyên lý mạch điện với các bước hướng dẫn thao tác lắp đặt cơ khí - điện thực tế. Cấu trúc nội dung mở rộng từ thiết bị điện truyền thống đến các thiết bị điện tử điều khiển tự động và năng lượng mới.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 8 bài học kỹ thuật chuyên biệt với tiến trình phát triển từ thiết bị đơn lẻ đến hệ thống tích hợp phức tạp:

[Bài 1: Lắp đặt chuông điện] (5 giờ)
       ↓
[Bài 2: Lắp đặt quạt trần] (7 giờ)
       ↓
[Bài 3: Lắp đặt bình nước nóng] (8 giờ)
       ↓
[Bài 4: Lắp đặt máy giặt] (13 giờ)
       ↓
[Bài 5: Lắp đặt máy bơm nước] (11 giờ)
       ↓
[Bài 6: Lắp đặt hệ thống báo cháy tự động] (14 giờ)
       ↓
[Bài 7: Lắp đặt hệ thống báo trộm] (13 giờ)
       ↓
[Bài 8: Lắp đặt hệ thống pin mặt trời] (19 giờ)
  1. Bài 1: Lắp đặt chuông điện (5 giờ: 2 LT - 3 TH): Khái niệm, phân loại chuông điện (chuông gọi cửa, chuông báo động 220V, chuông điện tử có nhạc, chuông không dây, chuông có màn hình camera). Phân tích cấu tạo nam châm điện với cuộn dây trên lõi kim loại từ tính; bo mạch IC trong chuông không dây. Quy trình lắp đặt nút nhấn, bộ phát âm thanh và kỹ thuật đấu nối dây tín hiệu 4 sợi cho hệ thống chuông hình.
  2. Bài 2: Lắp đặt quạt trần (7 giờ: 3 LT - 4 TH): Phân loại quạt trần (hộp số, quạt đảo trần, quạt điều khiển từ xa, quạt tích hợp đèn). Cấu tạo động cơ (loại có tụ, loại có vòng chập), cánh quạt, bộ điều tốc (3 đến 9 mức tốc độ), ống treo (ty quạt), móc treo. Sơ đồ mạch điện 5 đầu dây động cơ (ký hiệu: R - Chạy, S - Khởi động, Hi - Cao, Me - Trung bình, Lo - Thấp). Quy chuẩn an toàn tải trọng móc treo tối thiểu 16 kg và khoảng cách lắp đặt (cách sàn 2 - 3 m, cách tường tối thiểu 0,6 m).
  3. Bài 3: Lắp đặt bình nước nóng (8 giờ: 2 LT - 6 TH): Phân loại máy nước nóng trực tiếp và gián tiếp. Cấu tạo máy trực tiếp gồm thanh gia nhiệt (thanh điện trở, phủ Nano Carbon hồng ngoại), cảm biến lưu lượng, rơ le nhiệt, cầu dao chống giật ELCB. Cấu tạo máy gián tiếp gồm vỏ nhựa chống thấm IPX1/IPX4, lớp cách nhiệt bảo ôn mật độ cao, ruột bình tráng men Titanium/kim cương nhân tạo, thanh Magie chống ăn mòn ruột bình (chu kỳ thay thế 2 năm), rơ le nhiệt/cảm biến TBSE. Quy trình lắp van một chiều, van xả, quấn băng keo ren và kiểm tra mạch chống giật.
  4. Bài 4: Lắp đặt máy giặt (13 giờ: 4 LT - 8 TH - 1 KT): Phân loại máy giặt lồng ngang và máy giặt cửa trên (lồng đứng). Cấu tạo chi tiết: động cơ truyền động trực tiếp hoặc gián tiếp qua dây curoa/puli bánh đà, van điện từ cấp nước, van xả nước điều khiển qua cò mổ bánh răng khế, phao áp lực/phao báo mực nước, bo mạch điều khiển trung tâm, giảm xóc/thụt đỡ lồng giặt và tấm chắn chuột. Quy trình 4 bước lắp đặt: kiểm tra phụ kiện, kiểm tra áp lực nước cấp/thoát, cân chỉnh đế bằng thước li-vô với vít chỉnh gầm và đấu nối ống mềm.
  5. Bài 5: Lắp đặt máy bơm nước (11 giờ: 3 LT - 8 TH): Phân tích nguyên lý vận hành động cơ bơm, kết cấu buồng bơm và quy trình định vị, đấu nối ống hút, ống xả cùng mạch cấp nguồn điện an toàn.
  6. Bài 6: Lắp đặt hệ thống báo cháy tự động (14 giờ: 4 LT - 9 TH - 1 KT): Cấu tạo các thành phần hệ thống báo cháy (tủ trung tâm, đầu báo khói/nhiệt, nút nhấn khẩn cấp, chuông/còi báo động), nguyên lý xử lý tín hiệu cảm biến và quy trình thi công mạng dây tín hiệu, kiểm tra vận hành hệ thống.
  7. Bài 7: Lắp đặt hệ thống báo trộm (13 giờ: 5 LT - 8 TH): Cấu tạo các cảm biến phát hiện chuyển động/đột nhập, trung tâm báo động, còi hú và quy trình lắp đặt các kênh giám sát an ninh.
  8. Bài 8: Lắp đặt hệ thống pin mặt trời (19 giờ: 5 LT - 12 TH - 2 KT): Cấu tạo tế bào quang điện (pin mặt trời), bộ chuyển đổi điện (inverter), hệ thống acquy lưu trữ/hòa lưới; nguyên lý biến đổi quang năng thành điện năng và quy trình lắp đặt khung giàn, đấu nối chuỗi tấm pin và đấu nối tủ điện phân phối.

Kiến thức nền tảng được xây dựng

Giáo trình hệ thống hóa các nguyên lý kỹ thuật điện ứng dụng:

  • Nguyên lý điện từ học: Hoạt động của nam châm điện trong chuông từ, cuộn dây stato động cơ quạt trần, van điện từ cấp nước máy giặt.
  • Nguyên lý nhiệt điện: Biến đổi điện năng thành nhiệt năng qua thanh điện trở kim loại/Nano Carbon, cơ chế truyền nhiệt và bảo ôn trong bình nước nóng.
  • Nguyên lý cơ điện & truyền động: Hoạt động của động cơ xoay chiều một pha có tụ khởi động, cơ chế truyền động curoa - puli, đĩa mâm giặt đảo chiều và bơm xả cơ điện.
  • Nguyên lý an toàn và bảo vệ mạch: Cơ chế phát hiện dòng rò vi sai qua thiết bị ELCB, cơ chế cảm biến áp lực mực nước, rơ le nhiệt lưỡng cực TBSE bảo vệ quá nhiệt.
  • Nguyên lý quang điện & tự động hóa tín hiệu: Chuyển đổi quang điện trong pin mặt trời; mạch thu - phát sóng vô tuyến điều khiển từ xa; mạch xử lý tín hiệu cảm biến trong hệ thống báo cháy và báo trộm.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc bản vẽ sơ đồ nguyên lý đấu dây; phân biệt các đầu dây điều tốc R - S - Hi - Me - Lo; đo kiểm tra thông mạch cuộn dây stato; thao tác cắt, tuốt, uốn, đấu nối dây dẫn 220V và cáp tín hiệu điều khiển.
  • Kỹ năng phân tích (Analytical skills): Phân tích logic vận hành của bo mạch điều khiển máy giặt theo chu trình (cân đồ, cấp nước, giặt, xả, vắt); tính toán độ sụt áp và kiểm tra độ méo sóng điện áp của hộp số quạt trần; đánh giá độ kín khít cơ học của gioăng, băng keo ren ống nước.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Sử dụng các dụng cụ cơ khí - điện (thước li-vô, khoan bê tông, bút thử điện, tua vít, đồng hồ đo); thực hiện quy trình treo lắp thiết bị trên tường/trần đảm bảo tải trọng; căn chỉnh cân bằng cơ khí chống rung lắc; kiểm tra nút Test thiết bị chống giật ELCB trước khi bàn giao vận hành.

Phương pháp giảng dạy và học tập

                      HỆ THỐNG ĐÀO TẠO MÔ ĐUN KTĐ19MĐ28
                                  (90 Giờ)
Khối Lý Thuyết (28 Giờ)                               Khối Thực Hành (58 Giờ)
- Giảng dạy tích cực, diễn giảng                       - Xưởng điện lạnh & gia dụng
- Vấn đáp, đàm thoại kỹ thuật                         - Thao tác mẫu & sửa sai tại chỗ
- Phân tích sơ đồ & thông số                          - Lắp ráp cơ khí, đấu nối mạch
                                                      Hệ Thống Đánh Giá (4 Giờ)
                                                      - Kiểm tra miệng thường xuyên
                                                      - Bài KT 1 (LT): Bài 1, 2
                                                      - Bài KT 2 (LT): Bài 3, 4
                                                      - Bài KT 3 (TH): Bài 5, 6
                                                      - Bài KT 4 (TH): Bài 7, 8
                                                      - Thi kết thúc môn: Thực hành

Phương pháp sư phạm của giảng viên

  • Phương pháp giảng dạy tích cực: Kết hợp diễn giảng, đàm thoại kỹ thuật và dạy học giải quyết vấn đề (problem-based learning) đối với các sự cố điện dân dụng.
  • Thực hành mẫu và giám sát: Giảng viên thực hiện thao tác mẫu tại xưởng thực hành (Phòng thiết bị điện lạnh và gia dụng), tổ chức cho học sinh rèn luyện kỹ năng lắp đặt và trực tiếp sửa sai tại chỗ.
  • Phân bổ thời gian thực nghiệm: Ưu tiên thời lượng nhận dạng linh kiện, đo kiểm linh kiện và thao tác lắp ráp hoàn chỉnh các thiết bị phổ biến.

Nhiệm vụ và hướng dẫn tự học của người học

  • Nghiên cứu trước bài học: Đọc giáo trình và tài liệu kỹ thuật trước khi đến lớp theo từng bài học cụ thể.
  • Thảo luận và bài tập tình huống: Hoàn thành các câu hỏi củng cố cuối bài (câu hỏi về cấu tạo, phân loại, các bước quy trình lắp đặt) theo hình thức cá nhân hoặc nhóm học tập.
  • Khai thác trang thiết bị học liệu: Sử dụng máy vi tính, phần mềm chuyên dụng, phiếu hướng dẫn thực hành và bộ lắp đặt điện tại phòng chuyên môn hóa.

Phương pháp kiểm tra và đánh giá

Hệ thống đánh giá kết quả học tập được xác định cụ thể trong đề cương chi tiết mô đun:

  • Đánh giá thường xuyên: Thực hiện bằng hình thức hỏi miệng trực tiếp trong quá trình học.
  • Kiểm tra định kỳ (4 bài kiểm tra):
    • Bài kiểm tra số 1 (Lý thuyết - trắc nghiệm hoặc tự luận): Nội dung Bài 1 và Bài 2.
    • Bài kiểm tra số 2 (Lý thuyết - tự luận): Nội dung Bài 3 và Bài 4 (tổ chức tại giờ thứ 13 của Bài 4).
    • Bài kiểm tra số 3 (Thực hành): Nội dung Bài 5 và Bài 6 (tổ chức tại giờ thứ 14 của Bài 6).
    • Bài kiểm tra số 4 (Thực hành & Lý thuyết): Nội dung Bài 7 và Bài 8 (gồm 1 bài kiểm tra lý thuyết và 1 bài kiểm tra thực hành ở Bài 8).
  • Kiểm tra kết thúc môn học: Đánh giá bằng hình thức thực hành thao tác tổng hợp trên thiết bị thật.

Điểm nổi bật và cập nhật

Tích hợp công nghệ điện tử và điều khiển từ xa

Giáo trình cập nhật các dòng thiết bị điện tử gia dụng hiện đại thay thế cho thiết bị cơ điện đơn thuần:

  • Chuông điện mở rộng từ chuông điện từ 220V sang chuông điện tử không dây dùng sóng RF, chuông có màn hình hiển thị kết nối camera quan sát ngoài cổng qua cáp tín hiệu 4 sợi.
  • Quạt trần cập nhật cấu tạo quạt trần có đèn trang trí, quạt điều khiển từ xa bằng remote và hộp số điện tử điều khiển từ 3 đến 9 cấp tốc độ.

Tiêu chuẩn kỹ thuật và giải pháp an toàn cao cấp

Tài liệu cung cấp các tiêu chuẩn kỹ thuật mới trong lắp đặt thiết bị gia dụng:

  • Tiêu chuẩn chống thấm: Vỏ bình nước nóng gián tiếp đạt chuẩn IPX (IPX1, IPX4).
  • Vật liệu chế tạo: Ứng dụng lớp phủ men Titanium, men kim cương nhân tạo cho ruột bình nước nóng; thanh gia nhiệt phủ Nano Carbon cho máy nước nóng hồng ngoại.
  • Giải pháp an toàn điện - cơ: Tích hợp bộ chống dòng rò vi sai ELCB, cảm biến nhiệt độ TBSE, thanh Magie chống ăn mòn hóa điện thế; móc treo quạt trần chịu tải $\ge 16\text{ kg}$ với chốt chống rơi cánh; li-vô cân chỉnh thăng bằng triệt tiêu dao động cho máy giặt ở tốc độ vắt cao ($\ge 100\text{ vòng/phút}$).

Đưa hệ thống an ninh và năng lượng tái tạo vào chương trình

Bên cạnh thiết bị tiêu thụ điện truyền thống, giáo trình đưa vào 3 hệ thống kỹ thuật hiện đại:

  • Thiết bị báo cháy tự động (Bài 6).
  • Hệ thống báo trộm an ninh (Bài 7).
  • Hệ thống pin mặt trời (Bài 8 - chiếm thời lượng lớn nhất với 19 giờ), phản ánh xu hướng chuyển dịch năng lượng và mô hình điện mặt trời áp mái dân dụng.

Đối tượng sử dụng giáo trình

Sinh viên và người học nghề

  • Bậc đào tạo: Học sinh, sinh viên trình độ Cao đẳng nghề Lắp đặt thiết bị điện và Điện công nghiệp.
  • Thời điểm tiếp cận: Giai đoạn học chuyên môn ngành/nghề (học kỳ sau khi hoàn thành các môn chung và môn cơ sở).

Điều kiện tiên quyết (Prerequisites)

Để tiếp thu được kiến thức trong mô đun KTĐ19MĐ28, người học bắt buộc phải tích lũy các môn học/mô đun cơ sở đã được quy định trong chương trình khung:

  1. An toàn vệ sinh lao động (Mã: ATMT19MH01 - 30 giờ)
  2. Mạch điện cơ bản (Mã: KTĐ19MH32 - 30 giờ)
  3. An toàn điện (Mã: KTĐ19MH1 - 30 giờ)
  4. Mạch điện (Mã: KTĐ19MĐ31 - 60 giờ)
  5. Vẽ điện chuyên ngành (Mã: KTĐ19MĐ66 - 45 giờ)
  6. Vật liệu điện (Mã: KTĐ19MH64 - 30 giờ)
  7. Khí cụ điện (Mã: KTĐ19MĐ15 - 75 giờ)
  8. Đo lường điện (Mã: KTĐ19MĐ14 - 75 giờ)

Giảng viên chuyên ngành

  • Làm căn cứ thiết kế bài giảng lý thuyết, giáo án tích hợp và phiếu hướng dẫn thực hành tại xưởng.
  • Xây dựng tiêu chí chấm điểm kỹ thuật cho 4 bài kiểm tra định kỳ và bài thi kết thúc mô đun.

Kỹ thuật viên thực tế và tự học

  • Dùng làm tài liệu tra cứu các thông số kỹ thuật, quy trình thao tác lắp đặt chuẩn cho các loại chuông điện, quạt trần, bình nước nóng, máy giặt, máy bơm nước, hệ thống báo động và hệ thống quang điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn phục vụ giảng dạy trình độ Cao đẳng cho nghề Lắp đặt thiết bị điện và Điện công nghiệp theo chương trình đào tạo của Trường Cao đẳng Dầu khí. Ngoài ra, tài liệu phù hợp cho kỹ thuật viên điện dân dụng cần tài liệu quy trình chuẩn hóa.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở gồm: An toàn điện, Mạch điện cơ bản, Khí cụ điện, Vật liệu điện, Đo lường điện và Vẽ điện chuyên ngành để có thể đọc hiểu sơ đồ mạch điện và thao tác an toàn với điện áp 220V.

3. Điểm khác biệt về mặt cấu trúc nội dung của giáo trình này là gì?

Giáo trình kết hợp đồng bộ giữa thiết bị cơ - nhiệt - điện gia dụng truyền thống (chuông, quạt, bình nước nóng, máy giặt, máy bơm) với các hệ thống điều khiển an ninh tự động (báo cháy, báo trộm) và nguồn năng lượng tái tạo (pin mặt trời) trong cùng một chương trình đào tạo 90 giờ.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp đọc hiểu lý thuyết cấu tạo/nguyên lý trong giáo trình, trả lời đầy đủ hệ thống câu hỏi củng cố cuối mỗi bài (như câu hỏi phân loại chuông điện, quy trình lắp đặt quạt trần, cấu tạo máy nước nóng) và rèn luyện kỹ năng thực tế theo các bước hướng dẫn thao tác kèm sơ đồ hình vẽ.

5. Giáo trình có những tài liệu tham khảo chính thức nào đi kèm?

Giáo trình dựa trên 4 tài liệu tham khảo chuyên ngành:

  • [1] Phan Đăng Khải (2002), Giáo trình kỹ thuật lắp đặt điện, NXB Giáo dục.
  • [2] Trần Thế Sang, Nguyễn Trọng Thắng (2001), Hướng dẫn thiết kế lắp đặt mạng điện công nghiệp, NXB Đà Nẵng.
  • [3] Trần Duy Phụng (1999), Lắp đặt điện công nghiệp, NXB Đà Nẵng.
  • [4] Xuân Hùng (2002), Thực hành lắp đặt điện dân dụng, NXB Tổng hợp Đồng Nai.

Kết luận

Giáo trình mô đun Lắp đặt thiết bị điện dân dụng (mã số: KTĐ19MĐ28) của Trường Cao đẳng Dầu khí cung cấp toàn diện các kiến thức kỹ thuật và quy trình lắp đặt thực hành cho 8 bài học chuyên môn. Nội dung giáo trình bao quát từ cấu tạo cơ điện, sơ đồ mạch đấu dây, các thông số an toàn chống rò/chống giật (ELCB, chuẩn IPX) đến kỹ thuật lắp đặt hệ thống pin mặt trời và thiết bị báo động tự động. Lộ trình đào tạo được xây dựng với tỷ trọng thực hành cao (58/90 giờ), liên kết trực tiếp với 8 môn học cơ sở nền tảng và 4 tài liệu tham khảo kỹ thuật chuẩn mực, đáp ứng đầy đủ yêu cầu năng lực thực hành nghề cho sinh viên ngành Điện ở trình độ Cao đẳng.
