Tổng quan về giáo trình

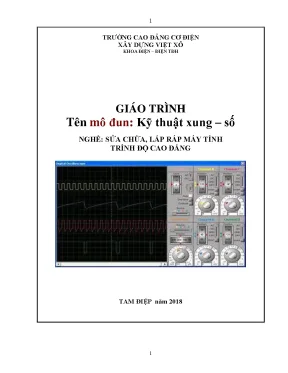

Giáo trình Kỹ thuật xung – số (Mã số mô đun: MĐ 19) do các tác giả Trần Thế Cương và Đào Quang Thắng thuộc Khoa Điện – Điện Tự động hóa, Trường Cao đẳng Cơ điện Xây dựng Việt Xô biên soạn năm 2018 tại Tam Điệp. Tài liệu được thiết kế theo khung chương trình của Bộ Lao động – Thương binh và Xã hội, giữ vị trí là mô đun cơ sở chuyên môn nghề bắt buộc trong chương trình đào tạo nghề Sửa chữa, lắp ráp máy tính ở trình độ cao đẳng. Về mặt tiến trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành hai mô đun tiên quyết là Đo lường Điện và Kỹ thuật điện tử.

Mục tiêu học tập của giáo trình hướng đến hai nhóm chuẩn đầu ra chính:

  • Về kiến thức: Trang bị khả năng trình bày cấu trúc sơ đồ mạch điện và giải thích nguyên lý vận hành của các mạch tạo xung, mạch logic tổ hợp (mã hóa, giải mã, dồn kênh, phân kênh), mạch logic tuần tự (Flip-Flop, mạch đếm, mạch ghi dịch), các bộ nhớ bán dẫn (ROM, RAM) cũng như các mạch biến đổi tín hiệu tương tự sang số (A/D) và số sang tương tự (D/A).
  • Về kỹ năng: Rèn luyện năng lực lựa chọn linh kiện, lắp ráp, đo kiểm, khảo sát và sửa chữa các mạch điện tử xung – số trên bo mạch thực hành, đáp ứng các tiêu chuẩn kỹ thuật về độ an toàn, tính ổn định và thời gian quy định.

Cấu trúc giáo trình có tổng thời lượng 60 giờ, được phân bổ thành: 24 giờ lý thuyết, 32 giờ thực hành, thí nghiệm, bài tập, thảo luận (chiếm 53,3% tổng khối lượng) và 4 giờ kiểm tra định kỳ. Cách tiếp cận của tài liệu đi từ các tham số vật lý của tín hiệu xung gián đoạn, đến các cổng logic cơ bản, phương pháp tối ưu hóa hàm logic, rồi phát triển lên các hệ thống tích hợp số phức tạp và kỹ thuật chuyển đổi tín hiệu. Điểm đặc thù của giáo trình là gắn kết chặt chẽ giữa phân tích giải tích với hướng dẫn thao tác thực nghiệm chi tiết từng bước trên mô đun phần cứng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Toàn bộ giáo trình bao gồm 9 bài học chuyên đề, phản ánh lộ trình phát triển logic từ cấp độ linh kiện rời rạc đến vi mạch số tích hợp:

  1. Bài 1: Mạch dao động tạo xung (8 giờ: 3 lý thuyết, 5 thực hành): Khái quát về tín hiệu liên tục và tín hiệu gián đoạn; các tham số xung: độ rộng xung $t_{on}$, thời gian nghỉ $t_{off}$, chu kỳ $T = t_{on} + t_{off}$, tần số $f = 1/T$, độ rỗng $Q = T/t_{on}$, hệ số đầy $\eta = t_{on}/T$, độ rộng sườn trước $t_t$ (tăng từ 10% đến 90% biên độ), sườn sau $t_s$ (giảm từ 90% về 10%), đỉnh xung $t_đ$. Phân tích và lắp ráp mạch đa hài phi ổn dùng Transistor lưỡng cực (BJT) với chu kỳ $T = 0,693(R_{B1}C_2 + R_{B2}C_1)$, mạch định thời dùng IC 555 với $T = 0,69(R_1 + 2R_2)C_1$, và mạch dao động tích thoát dùng khuếch đại thuật toán (Op-amp) LM324.
  2. Bài 2: Cơ sở kỹ thuật số (11 giờ: 5 lý thuyết, 6 thực hành): Nghiên cứu các hệ thống số đếm (hệ thập phân, nhị phân, bát phân, thập lục phân $S_{16} = {0..9, A..F}$); quy tắc chuyển đổi giữa hệ 10 và hệ 2; các bộ mã nhị phân: BCD 8421, BCD 7421, BCD 5421, BCD 2421, mã thừa 3 (Excess-3), mã Gray, mã Johnson; các phép toán logic cơ bản (phủ định NOT, tuyển OR, hội AND) và các cổng logic chuẩn (NOT, AND, OR, NAND, NOR, XOR); khảo sát sơ đồ chân vi mạch họ TTL (74LS04, 74LS08, 74LS32, 74LS00, 74LS02, 74LS86); các phương pháp biểu diễn hàm logic (bảng trạng thái, dạng chuẩn tắc tuyển, chuẩn tắc hội, biểu thức tổng quát qua minterm $m_i$); tối giản hóa hàm logic bằng phương pháp đại số và biểu đồ Karnaugh (3 đến 4 biến); quy trình thiết kế mạch logic tổ hợp gồm 6 bước tiêu chuẩn.
  3. Bài 3: Mạch mã hóa, giải mã (10 giờ: 2 lý thuyết, 6 thực hành, 2 kiểm tra): Khái niệm mã hóa với điều kiện $2^n \ge N$; sơ đồ khối và hàm logic mạch mã hóa nhị phân 8 sang 3 ngõ ra ($A = x_1+x_3+x_5+x_7$, $B = x_2+x_3+x_6+x_7$, $C = x_4+x_5+x_6+x_7$) sử dụng diode hoặc cổng logic; cấu trúc mạch mã hóa số thập phân sang BCD 8421 (10 ngõ vào sang 4 bit $A, B, C, D$) sử dụng vi mạch 74LS32; nguyên lý giải mã tín hiệu.
  4. Bài 4: Mạch dồn kênh, phân kênh (6 giờ: 2 lý thuyết, 4 thực hành): Cấu trúc chức năng, phương pháp thiết kế và lắp ráp mạch dồn kênh (Multiplexer - MUX) và mạch phân kênh (Demultiplexer - DEMUX).
  5. Bài 5: Flip-Flop (4 giờ: 2 lý thuyết, 2 thực hành): Khái niệm phần tử nhớ cơ bản, các cấu hình Flip-Flop và cơ chế kích hoạt trạng thái.
  6. Bài 6: Mạch đếm (8 giờ: 2 lý thuyết, 6 thực hành): Thiết kế và thực hành lắp ráp mạch đếm nhị phân (Binary Counter) và mạch đếm thập phân (BCD Counter).
  7. Bài 7: Mạch ghi (4 giờ: 1 lý thuyết, 3 thực hành): Cấu trúc mạch và nguyên lý làm việc của mạch ghi dịch nối tiếp (Serial), mạch ghi song song (Parallel) và mạch ghi vòng (Ring Counter).
  8. Bài 8: Bộ nhớ ROM - RAM (2 giờ lý thuyết): Khái niệm, cấu trúc tổ chức và phân loại các dạng bộ nhớ bán dẫn ROM và RAM.
  9. Bài 9: Mạch chuyển đổi A/D, D/A (6 giờ: 1 lý thuyết, 3 thực hành, 2 kiểm tra): Nguyên lý làm việc, sơ đồ mạch và quy trình khảo sát thực nghiệm các bộ biến đổi tín hiệu tương tự sang số (A/D) và số sang tương tự (D/A).

Kiến thức nền tảng được xây dựng

  • Nguyên lý quá độ và tạo dạng sóng: Bản chất nạp/xả của mạch điện trở - tụ điện ($RC$) trong các cấu hình khóa điện tử transistor BJT, IC định thời 555 và mạch so sánh Op-amp bão hòa điện áp ($\pm V_{CC}$).
  • Cơ sở đại số Boole và mã hóa số: Các tiên đề đại số logic, định lý chuyển đổi, quy luật biểu diễn hàm Boole dạng chuẩn tắc và kỹ thuật rút gọn trạng thái trên biểu đồ Karnaugh nhằm cực tiểu hóa số lượng cổng logic.
  • Nguyên lý phần cứng số họ TTL: Cơ chế phân cực, các mức logic chuẩn ($0\text{V} \sim 0,8\text{V}$ cho mức thấp $L$; $2\text{V} \sim 5\text{V}$ cho mức cao $H$), cùng quy tắc ngõ vào thả nổi (tương đương mức logic 1) của vi mạch số họ 74LS.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện, kiểm tra sơ đồ chân và chức năng của các linh kiện bán dẫn (BJT C945, C828, C1815), vi mạch định thời (NE555, LM555), vi mạch thuật toán (LM324) và các IC số (74LS00, 74LS02, 74LS04, 74LS08, 74LS32, 74LS86); vận hành đồng hồ vạn năng và máy hiện sóng để đo dạng sóng xung, chu kỳ, tần số và mức logic.
  • Kỹ năng phân tích (Analytical skills): Phân tích yêu cầu bài toán điều khiển kỹ thuật, lập bảng trạng thái, thiết lập biểu thức logic, rút gọn hàm bằng bìa Karnaugh và chuyển đổi sang sơ đồ kết nối cổng logic tối ưu.
  • Kỹ năng thực hành nghề (Practical competencies): Lắp ráp hoàn chỉnh các mạch điện tử số trên bo cắm ma trận (breadboard); nối ghép các công tắc gạt (SW) đầu vào và đèn LED hiển thị đầu ra; phát hiện và xử lý lỗi hỏng mạch phần cứng.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình dạy học tích hợp chuyên môn nghề, kết hợp chặt chẽ giữa lý thuyết giải tích và thực hành trực tiếp tại xưởng thực tập. Quy trình đào tạo được xây dựng theo cấu trúc bài học khép kín:

Trong phần bài tập ứng dụng, giáo trình đưa ra các tình huống kỹ thuật cụ thể để minh họa phương pháp thiết kế 6 bước. Điển hình là bài toán thiết kế mạch logic tổ hợp cho hội đồng chấm thi gồm 3 giám khảo (biến đầu vào $A, B, C$) điều khiển hệ thống 3 đèn trạng thái đầu ra (đèn xanh $F_1 = ABC$ biểu thị loại tốt; đèn vàng $F_2 = \bar{A}BC + A\bar{B}C + AB\bar{C}$ biểu thị loại trung bình; đèn đỏ $F_3 = \bar{A}\bar{B}\bar{C} + \bar{A}\bar{B}C + \bar{A}B\bar{C} + A\bar{B}\bar{C}$ biểu thị không đạt).

Các bài tập thực hành được tiêu chuẩn hóa theo quy trình 5 bước thao tác:

  • Bước 1: Lựa chọn và kiểm tra linh kiện (điện trở $R$, biến trở $VR$, tụ điện $C$, transistor, IC cổng logic).
  • Bước 2: Lắp ráp mạch điện theo sơ đồ nguyên lý trên bo cắm ma trận và kết nối nguồn cấp $5\text{V}$. Đối với các cổng logic có nhiều ngõ vào, giáo trình hướng dẫn nguyên tắc ghép tầng cộng dồn từ các IC cổng 2 ngõ vào (ví dụ ghép các cổng của IC 74LS32).
  • Bước 3: Kiểm tra tính chính xác và an toàn của sơ đồ dây nối trước khi cấp nguồn.
  • Bước 4: Bật nguồn, tác động công tắc logic đầu vào, quan sát trạng thái đèn LED hoặc dạng sóng ngõ ra, tính toán chu kỳ, tần số và ghi nhận kết quả.
  • Bước 5: Thay đổi thông số phần tử mạch ($R, C$), đo đạc lại các tham số, so sánh với công thức lý thuyết và rút ra kết luận.

Phương pháp đánh giá bao gồm 2 bài kiểm tra định kỳ (chiếm 4 giờ trên tổng số 60 giờ): bài kiểm tra 1 bố trí sau Bài 3 (đánh giá phần mạch xung và mạch tổ hợp), bài kiểm tra 2 bố trí sau Bài 9 (đánh giá phần mạch tuần tự, bộ nhớ và chuyển đổi A/D, D/A). Hệ thống câu hỏi thảo luận cuối mỗi bài học yêu cầu người học tự chứng minh công thức, tính toán thiết kế mạch đa hài BJT tần số $1\text{Hz}, 1\text{kHz}$, hoặc thiết kế mạch Op-amp tích thoát tần số $f = 100\text{Hz}$ với nguồn $\pm 5\text{V}$.

Điểm nổi bật và cập nhật

  • Tính quy chuẩn theo khung đào tạo quốc gia: Nội dung bám sát khung chương trình đào tạo của Bộ Lao động – Thương binh và Xã hội ban hành cho trình độ cao đẳng nghề Sửa chữa, lắp ráp máy tính, bảo đảm tính liên thông và chuẩn hóa kiến thức chuyên môn.
  • Khả thi hóa linh kiện và tính phổ dụng: Các sơ đồ mạch trong giáo trình đều sử dụng các linh kiện và vi mạch số tiêu chuẩn công nghiệp, có độ bền cao và sẵn có trên thị trường:
    • Vi mạch định thời: các biến thể của dòng 555 như NE555, LM555, MN555, HA17555.
    • Vi mạch khuếch đại thuật toán: dòng Op-amp Quad LM324.
    • Vi mạch số họ TTL Low-power Schottky: 74LS00, 74LS02, 74LS04, 74LS08, 74LS32, 74LS86.
    • Linh kiện bán dẫn rời rạc: BJT loại NPN thông dụng C945, C828, C1815.
  • Mối liên hệ chặt chẽ với phần cứng máy tính và tự động hóa: Các chủ đề kiến thức được lựa chọn có tính ứng dụng trực tiếp trong kỹ thuật máy tính và thiết bị điều khiển số: từ mạch tạo xung nhịp đồng hồ hệ thống (Clock Generator), mạch giải mã địa chỉ, các thanh ghi lưu trữ tạm thời, khối nhớ RAM/ROM cho đến khối giao tiếp chuyển đổi tín hiệu cảm biến thế giới thực (A/D, D/A).
  • Quy chuẩn kỹ thuật thực nghiệm: Giáo trình lưu ý các hiện tượng vật lý thực tế trong mạch số như thời gian quá độ, hiện tượng bão hòa sâu của transistor, ảnh hưởng của tần số cắt khi $f > 10\text{kHz}$, yêu cầu tụ lọc nhiễu tần số cao (chân 5 của IC 555 nối tụ $0,001\mu\text{F} \sim 0,1\mu\text{F}$ xuống mass), cũng như quy ước kỹ thuật mức logic khi để ngõ vào thả nổi ở vi mạch TTL.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Mục đích và phạm vi sử dụng Yêu cầu kiến thức tiên quyết
Sinh viên Cao đẳng nghề Học phần bắt buộc thuộc chuyên ngành Sửa chữa, lắp ráp máy tính, Điện tử công nghiệp, Điện – Tự động hóa. Đã học xong mô đun Đo lường Điện và Kỹ thuật điện tử.
Giảng viên chuyên ngành Tài liệu giảng dạy chính khóa mô đun MĐ 19 (60 giờ); làm căn cứ phân bổ giờ giảng lý thuyết (24h), hướng dẫn thực hành (32h) và xây dựng đề kiểm tra (4h). Nắm vững phương pháp giảng dạy tích hợp và an toàn phòng thí nghiệm điện tử.
Kỹ thuật viên & Công nhân kỹ thuật Tài liệu tham khảo tự học để tra cứu sơ đồ chân vi mạch họ 74LS, công thức tính toán mạch dao động và nguyên lý hoạt động của các khối phần cứng số. Kiến thức cơ bản về mạch điện, linh kiện bán dẫn và kỹ năng đo kiểm mạch điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên trình độ cao đẳng chuyên ngành Sửa chữa, lắp ráp máy tính, sinh viên các ngành Điện – Điện tử, Tự động hóa, cũng như kỹ thuật viên làm việc trong lĩnh vực bảo trì phần cứng máy tính và thiết bị điều khiển số.

2. Cần kiến thức nền nào trước khi học mô đun này?

Theo phân phối chương trình đào tạo, người học bắt buộc phải hoàn thành hai mô đun tiên quyết:

  • Đo lường Điện: Nắm vững phương pháp đo điện áp, dòng điện, điện trở, và kỹ năng sử dụng máy hiện sóng để quan sát tín hiệu.
  • Kỹ thuật điện tử: Nắm vững đặc tuyến V-A và chế độ công tác (khóa, khuếch đại, bão hòa) của diode, BJT và khuếch đại thuật toán Op-amp.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết kỹ thuật số thuần túy là gì?

Giáo trình thiết kế theo định hướng thực hành nghề nghiệp, trong đó thời lượng thực hành chiếm hơn 53% tổng thời lượng. Mỗi bài học đều tích hợp quy trình thực nghiệm 5 bước rõ ràng, cung cấp danh mục linh kiện cụ thể (mã hiệu linh kiện, thông số $R, C$) và sơ đồ ghép nối chân vi mạch thực tế trên bo cắm ma trận.

4. Làm thế nào để tự học và làm chủ nội dung giáo trình hiệu quả?

Người học cần kết hợp song song giữa tính toán giải tích và thực nghiệm:

  • Nắm vững các công thức xác định chu kỳ, tần số của các mạch tạo xung ($T = 0,693(R_{B1}C_2 + R_{B2}C_1)$ với BJT, $T = 0,69(R_1 + 2R_2)C_1$ với IC 555).
  • Thực hành thành thạo kỹ thuật rút gọn hàm logic bằng biểu đồ Karnaugh từ 3 đến 4 biến.
  • Đối chiếu bảng trạng thái lý thuyết với kết quả đo đạc thực tế thông qua các bài tập thảo luận cuối mỗi bài.

5. Giáo trình có các công cụ và trang thiết bị thực hành nào đi kèm?

Quá trình học tập yêu cầu các trang thiết bị phần cứng được nêu rõ trong giáo trình:

  • Mô đun thực hành điện tử số tích hợp nguồn cấp $5\text{V}$, công tắc logic (SW) và LED chỉ thị trạng thái.
  • Bo cắm đa năng (breadboard/bo cắm ma trận) và tập dây kết nối.
  • Đồng hồ vạn năng và máy hiện sóng (Oscilloscope).
  • Tập hợp linh kiện rời và vi mạch: BJT (C945, C828, C1815), IC định thời NE555/LM555, Op-amp LM324, và các vi mạch cổng họ 74LS (74LS00, 74LS02, 74LS04, 74LS08, 74LS32, 74LS86).

Kết luận

Giáo trình Kỹ thuật xung – số (MĐ 19) là tài liệu học tập chuẩn mực của Khoa Điện – Điện Tự động hóa, Trường Cao đẳng Cơ điện Xây dựng Việt Xô, cung cấp nền tảng kiến thức hệ thống về phân tích tín hiệu xung, thiết kế mạch logic tổ hợp, cấu trúc mạch logic tuần tự, bộ nhớ bán dẫn và kỹ thuật chuyển đổi A/D – D/A. Lộ trình học tập được cấu trúc chặt chẽ theo hướng tiếp cận từ bản chất tín hiệu vật lý đến thiết kế logic vi mạch và kiểm chứng thực nghiệm trên phần cứng. Nguồn học liệu bổ trợ chính của tài liệu bao gồm hệ thống bài tập tính toán thiết kế giải tích, các case study điều khiển thực tế và quy trình thực hành 5 bước trên các thiết bị đo kiểm chuyên dụng.
