Tổng quan về giáo trình

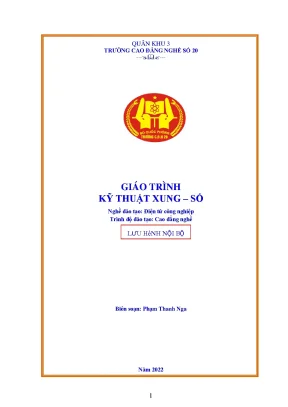

Giáo trình Kỹ thuật Xung – Số do tác giả Phạm Thanh Nga biên soạn năm 2022, là tài liệu giảng dạy lưu hành nội bộ của Bộ môn Điện tử thuộc Khoa Điện - Điện tử - Điện lạnh, Trường Cao đẳng Nghề số 20 – Quân khu 3. Trong chương trình đào tạo nghề Điện tử công nghiệp trình độ Cao đẳng nghề, đây là môn học kỹ thuật cơ sở bắt buộc với thời lượng quy chuẩn 90 tiết. Môn học đóng vai trò cầu nối nền tảng, cung cấp kiến thức tiền đề để sinh viên tiếp thu các học phần chuyên môn sau: Kỹ thuật Vi xử lý, Kỹ thuật truyền thanh, Kỹ thuật truyền hình, Kỹ thuật điều khiển, Trang bị điện, Tự động hóa điện và Đo lường điện tử.

Mục tiêu học tập của giáo trình hướng đến việc trang bị cho người học khả năng nhận diện, phân tích và tính toán các tham số đặc trưng của tín hiệu xung; hiểu rõ phản ứng của mạch R-C, R-L đối với các dạng xung cơ bản; nắm vững nguyên lý hoạt động của các mạch tạo xung, mạch định hình xung (mạch dao động đa hài, mạch Schmitt-Trigger, mạch hạn chế biên độ và mạch ghim áp); đồng thời làm chủ các công cụ toán học logic (đại số Boole, định lý De Morgan, bản đồ Karnaugh) để phân tích, tối giản và thiết kế các mạch logic số cơ bản.

Giáo trình được cấu trúc thành hai phần chính:

  • Phần I: Kỹ thuật xung (gồm 3 chương): Đi sâu vào bản chất vật lý của tín hiệu xung, mạch tích phân/vi phân và các mạch chuyển mạch bán dẫn.
  • Phần II: Kỹ thuật số (gồm 7 chương): Hệ thống hóa các hệ thống số đếm, mã nhị phân, cổng logic cơ bản và phương pháp tối thiểu hóa hàm logic.

Cách tiếp cận của giáo trình đi từ cấu tạo phần tử, sơ đồ nguyên lý mạch điện tử cụ thể đến dạng sóng thời gian (time chart) và biểu thức toán học tương ứng, giúp người học kết hợp chặt chẽ giữa lý thuyết giải tích mạch và kỹ thuật số ứng dụng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai tuần tự theo tiến trình từ mạch tương tự - quá độ sang mạch số logic:

  • Phần I - Chương 1: Các khái niệm cơ bản về kỹ thuật xung:

    • Khái niệm và tham số xung: Phân loại tín hiệu liên tục (sin) và rời rạc (xung vuông, xung tam giác, xung răng cưa, xung nhọn, xung nấc thang). Khảo sát các tham số: chu kỳ ($T = t_{on} + t_{off}$), tần số ($f = 1/T$), độ rỗng ($Q = T/t_{on}$), hệ số đầy ($\gamma = t_{on}/T$), độ rộng sườn trước ($t_r$), độ rộng sườn sau ($t_f$), độ rộng đỉnh ($t_p$) và độ sụt đỉnh xung ($\Delta V$).
    • Tác dụng của mạch R-L-C đối với xung cơ bản: Phân tích điều kiện và đáp ứng của mạch tích phân RC ($V_o(t) = \frac{1}{RC}\int V_i(t)dt$ khi $\tau = RC \gg T_i/2$), mạch vi phân RC ($V_o(t) = RC \frac{dV_i(t)}{dt}$ khi $\tau \ll T_i/2$), cùng đáp ứng của mạch tích phân và vi phân dùng R-L đối với các dạng sóng sin, xung vuông đối xứng và xung vuông không đối xứng.

  • Phần I - Chương 2: Mạch dao động đa hài:

    • Mạch dao động đa hài không ổn (Astable Multivibrator): Khảo sát mạch dùng Transistor lưỡng cực (BJT) đối xứng với chu kỳ $T = 0{,}69(R_{b1}C_1 + R_{b2}C_2)$; mạch dùng vi mạch định thời IC 555 (cấu trúc cầu phân áp 3 điện trở $5\text{ k}\Omega$, 2 bộ so sánh Op-amp, Flip-Flop R-S, BJT xả điện, công thức tần số $f = \frac{1{,}44}{(R_1 + 2R_2)C}$); mạch dùng cổng logic NAND đối xứng và không đối xứng ($T = 2{,}3RC$).
    • Mạch dao động đa hài đơn ổn (Monostable Multivibrator): Mạch đơn ổn dùng BJT, IC 555 ($T_{nạp} = 0{,}69RC$) và cổng NOR.
    • Mạch dao động đa hài lưỡng ổn (Bistable Multivibrator): Mạch lưỡng ổn BJT điều khiển bằng xung kích âm qua Diode và mạch lưỡng ổn dùng cổng NOT/NAND/NOR (Flip-Flop RS).
    • Mạch Schmitt-Trigger: Khảo sát nguyên lý biến đổi tín hiệu liên tục thành tín hiệu xung vuông chống nhiễu bằng BJT ghép cực phát chung ($R_e$) và bằng cổng logic kết hợp Diode Germanium với hai ngưỡng điện áp lật $V_{th+} \approx 1{,}6\text{ V}$ và $V_{th-} \approx 0{,}8\text{ V}$.

  • Phần I - Chương 3: Mạch hạn chế biên độ và ghim áp:

    • Mạch xén (Clipping circuit): Phân loại mạch xén nối tiếp, xén song song, xén âm, xén dương và xén hai phía sử dụng Diode kết hợp nguồn chuẩn $V_{DC}$; mạch xén dùng BJT dựa trên đặc tuyến truyền đạt bão hòa - ngắt.
    • Mạch ghim áp (Clamping circuit / DC level restorer): Nguyên lý kẹp mức điện áp đỉnh xung về mức tham chiếu xác định dùng Diode - Tụ điện và BJT với điều kiện hằng số thời gian $\tau = RC \gg T/2$.

  • Phần II - Chương 1: Đại cương về kỹ thuật số:

    • Tổng quan tín hiệu: So sánh ưu - nhược điểm của mạch số (độ tin cậy cao, dễ lập trình, tích hợp mật độ cao) và mạch tương tự; các quy chuẩn mức logic (mức cao $H \ge 2{,}4\text{ V}$, mức thấp $L \le 0{,}4\text{ V}$).
    • Hệ thống số và mã hóa: Biểu diễn và giải thuật chuyển đổi qua lại giữa các hệ đếm Thập phân (Decimal), Nhị phân (Binary), Bát phân (Octal), Thập lục phân (Hexadecimal); cấu trúc mã BCD (8421) và mã ký tự ASCII 7-bit ($2^7 = 128$ tổ hợp).
    • Các phần tử logic cơ bản: Định nghĩa, ký hiệu tiêu chuẩn, bảng chân lý (truth table), sơ đồ mạch điện công tắc và mạch điện tử tương đương dùng Diode/BJT cho các cổng: AND, OR, NOT, NAND, NOR, EX-OR, EX-NOR, Buffer và cổng đệm 3 trạng thái (Tri-state bus buffer).
    • Đại số Boole và tối giản hàm logic: Các tiên đề, luật giao hoán, luật phối hợp, luật phân bố, định lý De Morgan ($\overline{A \cdot B} = \overline{A} + \overline{B}$; $\overline{A + B} = \overline{A} \cdot \overline{B}$); phương pháp đại số và phương pháp biểu đồ Karnaugh (bìa Karnaugh 2 biến, 3 biến, 4 biến) để cực tiểu hóa biểu thức logic.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết quá độ mạch điện: Cơ chế phóng nạp năng lượng của tụ điện $C$ và cuộn cảm $L$ theo hàm số mũ ($Vo = V_p(1 - e^{-t/\tau})$ và $Vo = V_p e^{-t/\tau}$), làm cơ sở phân tích mạch lọc thông thấp, lọc thông cao, mạch sửa dạng sóng và mạch định thời.
  2. Nguyên lý đóng - cắt phi tuyến bán dẫn: Khảo sát trạng thái làm việc ở vùng ngắt và vùng bão hòa của Transistor BJT, vùng dẫn thuận/phân cực ngược của Diode để thực hiện chức năng khóa điện tử tốc độ cao.
  3. Cơ sở toán học rời rạc: Hệ thống tiên đề đại số Boole, quan hệ đối ngẫu của định lý De Morgan và phương pháp biểu diễn không gian trạng thái logic trên lưới mã vòng Karnaugh.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán các thông số định thời, chọn giá trị điện trở ($1\text{ k}\Omega < R < 3\text{ M}\Omega$), tụ điện ($500\text{ pF} < C < 1000\text{ }\mu\text{F}$) cho vi mạch định thời IC 555; xác định chu kỳ, tần số và hệ số lấp đầy xung của các mạch dao động.
  • Kỹ năng phân tích (Analytical skills): Đọc, giải thích sơ đồ nguyên lý mạch điện tử kết hợp linh kiện thụ động, bán dẫn và IC logic; phân tích giản đồ xung theo thời gian giữa tín hiệu lối vào và lối ra.
  • Kỹ năng thực hành ứng dụng (Practical competencies): Chuyển đổi thành thạo các hệ đếm trong xử lý dữ liệu số; thiết lập bảng chân lý từ yêu cầu công nghệ thực tế, rút gọn hàm Boole bằng biểu đồ Karnaugh và vẽ sơ đồ mạch logic tương đương bằng các cổng cơ bản.

Phương pháp giảng dạy và học tập

Giáo trình được xây dựng theo phương pháp sư phạm kỹ thuật thực chứng: xuất phát từ hiện tượng vật lý và mô hình toán học giải tích, chuyển hóa thành sơ đồ mạch điện tử cụ thể, sau đó phân tích chi tiết quá trình đóng/ngắt của từng linh kiện theo từng mốc thời gian ($t_0, t_1, t_2$).

Cơ sở lý thuyết / Giải tích toán học
Sơ đồ nguyên lý mạch điện (BJT, Diode, IC)
Phân tích trạng thái đóng/ngắt linh kiện
Giản đồ xung thời gian (Time Chart) & Công thức tính thông số

Tài liệu tích hợp hệ thống ví dụ tính toán số học chi tiết, minh họa rõ ràng các bước thực hiện:

  • Các bài toán chuyển đổi hệ cơ số (ví dụ: chuyển đổi $29_{10} = 11101_2$, $65_{10} = 1000001_2$, $125_{10} = 7\text{D}{16}$, $100110_2 = 38{10}$).
  • Các ví dụ tính toán mạch ghim áp có nguồn phụ ($E_0 = 5\text{ V}$, biên độ vào $10\text{ V}$).
  • Quy trình nhóm ô trên bản đồ Karnaugh 2 biến, 3 biến, 4 biến từ bảng chân lý để thu được biểu thức logic tối giản nhất.

Về phương pháp đánh giá, giáo trình cung cấp cơ sở để kiểm tra năng lực người học thông qua:

  1. Khả năng tính toán chính xác chu kỳ, tần số dao động của các mạch xung.
  2. Kỹ năng vẽ đúng giản đồ dạng sóng lối ra tương ứng với dạng sóng lối vào của mạch xén, mạch kẹp và mạch tích phân/vi phân.
  3. Khả năng biến đổi đại số Boole và tối giản bìa Karnaugh để thiết kế mạch logic đúng bảng chân lý.

Hướng dẫn tự học: Người học cần bám sát trình tự phân tích mạch: đọc sơ đồ nguyên lý $\rightarrow$ lập bảng phân tích điện áp các điểm nút theo trạng thái linh kiện $\rightarrow$ vẽ giản đồ thời gian $\rightarrow$ áp dụng công thức thực nghiệm. Khi học phần logic số, cần thực hành vẽ bảng chân lý trước khi tiến hành khoanh nhóm các ô liền kề ($2^k$ ô) trên biểu đồ Karnaugh.

Điểm nổi bật và cập nhật

  • Tính chuẩn hóa nội dung cho hệ Cao đẳng nghề: Toàn bộ giáo trình được biên soạn năm 2022, bám sát khung chương trình 90 tiết của Trường Cao đẳng Nghề số 20, tập trung trực diện vào các nội dung cốt lõi của kỹ thuật xung và số mà không dàn trải lý thuyết trừu tượng.
  • Trình bày song song hai giải pháp công nghệ:
    • Giải pháp linh kiện rời rạc: Sử dụng Diode, BJT kết hợp mạng R-C để người học hiểu sâu bản chất vật lý của dòng điện, điện áp và quá trình quá độ.
    • Giải pháp vi mạch tích hợp: Sử dụng IC chuyên dụng như IC 555, cổng logic tích hợp (NAND, NOR, NOT) và cổng đệm 3 trạng thái (Tri-state), phản ánh cấu trúc mạch phần cứng thực tế trong công nghiệp.
  • Gắn kết ứng dụng thực tế trong điều khiển công nghiệp:
    • Mạch vi phân RC được phân tích rõ công dụng tạo xung nhọn để kích mở các linh kiện bán dẫn công suất như SCR, Triac trong các bộ biến đổi điện áp và điều khiển động cơ.
    • Mạch Schmitt-Trigger được làm rõ chức năng chuyển đổi tín hiệu cảm biến liên tục thành tín hiệu xung vuông có sườn dốc đứng, tăng cường khả năng chống nhiễu cho các mạch điều khiển số.
    • Cổng đệm logic 3 trạng thái (Tri-state bus buffer) được giới thiệu làm nền tảng cho cấu trúc ghép nối đường truyền dữ liệu (Bus) trong hệ thống vi xử lý.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề thuộc ngành Điện tử công nghiệp, Điện công nghiệp và các ngành kỹ thuật liên quan thuộc Khoa Điện - Điện tử - Điện lạnh.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành môn học Kỹ thuật điện tử và Mạch điện, có hiểu biết cơ bản về định luật Kirchhoff, giải tích mạch R-L-C xoay chiều, đặc tính tiếp giáp P-N của Diode và chế độ làm việc đóng/cắt của Transistor lưỡng cực (BJT).
  • Giảng viên: Tài liệu dùng làm giáo trình chuẩn để soạn bài giảng lý thuyết 90 tiết, thiết kế bài tập kiểm tra, hướng dẫn bài tập lớn và xây dựng nội dung thực hành xưởng cho các bài thí nghiệm xung - số.
  • Tham khảo và tự học: Là tài liệu tự học cơ sở cho kỹ thuật viên, sinh viên chuẩn bị học các môn chuyên ngành sâu như Kỹ thuật Vi xử lý, Đo lường điện tử, Kỹ thuật truyền thanh - truyền hình và Trang bị điện tự động hóa.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên bậc Cao đẳng nghề và Trung cấp nghề ngành Điện tử công nghiệp, Điện công nghiệp, cũng như học viên các ngành kỹ thuật cần nắm vững nguyên lý mạch điện tử xung và mạch số cơ bản.

2. Cần chuẩn bị kiến thức nền nào trước khi học?

Người học cần nắm vững kiến thức môn Kỹ thuật điện tử cơ bản (nguyên lý làm việc của Diode, BJT, Op-amp) và lý thuyết mạch điện (đáp ứng quá độ của mạch R-L-C, định luật Ohm, định luật Kirchhoff).

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết thuần túy?

Giáo trình kết hợp đồng thời việc phân tích mạch bằng linh kiện rời rạc (BJT, Diode, R-C) và vi mạch tích hợp (IC 555, cổng logic), luôn đi kèm sơ đồ nguyên lý mạch cụ thể, bảng chân lý và giản đồ dạng sóng điện áp theo thời gian.

4. Làm sao để tự học giáo trình này đạt hiệu quả cao?

Người học nên kết hợp đọc lý thuyết với việc tự giải các bài tập đổi cơ số, chứng minh đẳng thức Boole, vẽ dạng sóng cho mạch xén/ghim áp và thực hành tối giản hàm số logic bằng biểu đồ Karnaugh trước khi đối chiếu với kết quả trong sách.

5. Giáo trình này hỗ trợ học tiếp những môn học nào?

Kiến thức trong giáo trình là nền tảng trực tiếp phục vụ các môn học chuyên môn: Kỹ thuật Vi xử lý, Kỹ thuật điều khiển, Đo lường điện tử, Trang bị điện, Tự động hóa điện, Kỹ thuật truyền thanh và Kỹ thuật truyền hình.

Kết luận

Giáo trình Kỹ thuật Xung – Số (Phạm Thanh Nga, 2022) hệ thống hóa toàn diện các kiến thức nền tảng từ phân tích quá độ mạch xung rời rạc, mạch dao động đa hài, mạch hạn biên - ghim áp đến các công cụ thiết kế logic số, hệ thống số đếm và đại số Boole.

Lộ trình học tập đề xuất:

  1. Nắm vững bản chất nạp xả R-C/R-L và các tham số xung.
  2. Khảo sát nguyên lý đóng ngắt của BJT/Diode trong mạch đa hài và mạch xén/ghim áp.
  3. Làm chủ các phép toán logic, bảng chân lý và tối giản hàm bằng bản đồ Karnaugh.

Để nâng cao hiệu quả học tập, người học nên kết hợp tra cứu datasheet các IC thông dụng (IC 555, IC họ TTL 74xx, CMOS 40xx) và sử dụng các phần mềm mô phỏng mạch điện tử (như Proteus, Multisim) để kiểm chứng lại các giản đồ xung và bảng trạng thái logic đã học.
