TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH KỸ THUẬT ĐO LƯỜNG (MÃ MÔ ĐUN: MH11)

Tổng quan về giáo trình

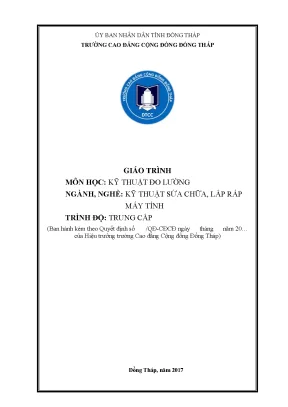

Giáo trình Kỹ thuật đo lường (Mã mô đun: MH11) là tài liệu đào tạo chuyên môn do Trường Cao đẳng Cộng đồng Đồng Tháp biên soạn và ban hành năm 2017. Giáo trình được thiết kế chuyên biệt cho ngành, nghề Kỹ thuật sửa chữa, lắp ráp máy tính ở trình độ Trung cấp và Cao đẳng kỹ thuật.

Trong cấu trúc chương trình đào tạo, mô đun MH11 giữ vị trí bản lề: được bố trí giảng dạy ngay sau các môn học chung và là điều kiện tiên quyết trước khi người học tiếp cận các môn học/mô đun chuyên ngành sửa chữa phần cứng. Thời lượng đào tạo của mô đun là 45 giờ, bao gồm 28 giờ lý thuyết, 15 giờ thực hành và 2 giờ kiểm tra định kỳ.

                  CHƯƠNG TRÌNH ĐÀO TẠO NGHỀ

Mục tiêu học tập của giáo trình được chuẩn hóa theo 5 chuẩn đầu ra cụ thể:

  1. Trình bày được nguyên lý cấu tạo và hoạt động của các thiết bị đo lường đại lượng điện, điện tử.
  2. Vận hành thành thạo các thiết bị đo thông dụng: đồng hồ vạn năng (VOM) chỉ thị kim, đồng hồ vạn năng chỉ thị số, dao động ký điện tử và máy phát sóng.
  3. Nhận biết, phân tích và phòng tránh các sai số, sai sót kỹ thuật trong quá trình thao tác đo đạc.
  4. Ứng dụng kết quả đo để kiểm tra, đánh giá trạng thái kỹ thuật và xác định các linh kiện điện tử bị hư hỏng trên bo mạch.
  5. Hình thành kỹ năng thực nghiệm cẩn thận, chính xác trong việc kiểm tra các thông số điện áp, dòng điện, tần số và dạng sóng.

Cấu trúc giáo trình đi từ việc xây dựng nền tảng lý thuyết đo lường, phân tích các cơ cấu chỉ thị cơ điện, đến hướng dẫn chi tiết sơ đồ nguyên lý mạch điện và phương pháp vận hành các thiết bị đo hiện đại.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được chia thành 1 bài mở đầu và 3 bài học chuyên đề với tiến trình logic chặt chẽ:

  • Bài mở đầu: Giới thiệu tổng quan (Mã bài: MH11-01, 1 giờ lý thuyết): Phân tích vị trí của đo lường kỹ thuật trong công tác sửa chữa máy tính; xác định yêu cầu về kiến thức tiên quyết gồm kỹ thuật điện, điện tử và linh kiện điện tử.
  • Bài 1: Các khái niệm cơ bản về kỹ thuật đo lường (Mã bài: MH11-02, 7 giờ: 5 LT - 2 TH): Định nghĩa quá trình đo lường, cấu trúc hệ thống đo (biến đổi thẳng, hệ thống so sánh mã hóa thời gian, tần số, số xung); hệ thống lý thuyết sai số; phương pháp đo dòng điện (DC, AC, mở rộng dải đo bằng Shunt, Shunt Ayrton, biến dòng); phương pháp đo điện áp (DC, AC, mạch chỉnh lưu, biến đổi nhiệt điện, nguyên lý vôn kế số ADC); phương pháp đo điện trở (vôn-ampe, so sánh điện trở mẫu, Ohmmet nối tiếp/song song, cầu Wheatstone, đo điện trở số bằng mạch phóng nạp RC).
  • Bài 2: Các cơ cấu chỉ thị (Mã bài: MH11-03, 15 giờ: 10 LT - 4 TH - 1 KT): Đi sâu vào cấu tạo, nguyên lý hoạt động, phương trình cân bằng mômen quay và đặc tính thang đo của 4 cơ cấu chỉ thị cơ điện: cơ cấu từ điện, cơ cấu điện từ, cơ cấu điện động và cơ cấu cảm ứng.
  • Bài 3: Các thiết bị đo (Mã bài: MH11-04, 22 giờ: 12 LT - 9 TH - 1 KT): Khảo sát cấu tạo và phân tích sơ đồ nguyên lý mạch của Đồng hồ vạn năng kim (khảo sát mẫu Model 1109) và số; Dao động ký một tia (cấu trúc ống phóng tia điện tử CRT, mạch tạo xung răng cưa quét ngang, mạch đồng bộ nội/ngoại, chuẩn biên độ Volt/Div và chuẩn thời gian Time/Div); Dao động ký 2 tia và Máy phát sóng.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở lý thuyết toán học và vật lý ứng dụng trong kỹ thuật đo:

  • Đại lượng đo và phân loại phương pháp đo: Phân định rõ 4 phương thức thực hiện phép đo: đo trực tiếp, đo gián tiếp, đo hợp bộ và đo thống kê.
  • Lý thuyết sai số và cấp chính xác:
    • Sai số tuyệt đối: $\Delta x = \max |\delta_i| = \max |x_i - x_đ|$
    • Sai số tương đối của phép đo: $\beta = \frac{\Delta x}{x}$
    • Sai số tương đối quy đổi của thiết bị đo: $\gamma% = \left(\frac{\Delta x}{D}\right) \times 100%$ (với $D$ là thang đo cực đại).
    • Cấp chính xác định mức: Dụng cụ cơ điện gồm các cấp 0,05; 0,1; 0,2; 0,5; 1; 1,5; 2; 2,5; 4. Dụng cụ đo số gồm các cấp 0,005; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1.
  • Năng lượng tổn hao và trở kháng vào của thiết bị: Xác định tổn hao công suất của thiết bị đo dòng khi mắc nối tiếp ($P_a = R_A \cdot I^2$, yêu cầu $R_A$ nhỏ nhất) và thiết bị đo áp khi mắc song song ($P_v = \frac{V^2}{R_v}$, yêu cầu $R_v$ lớn nhất).
  • Mô hình toán học của các cơ cấu cơ điện:
    • Cơ cấu từ điện: Mômen quay $M_q = B \cdot S \cdot W \cdot I$. Tại vị trí cân bằng với mômen cản $M_c = D \cdot \alpha$, góc lệch $\alpha = \left(\frac{B \cdot S \cdot W}{D}\right) I$, cho thang chia độ tuyến tính, chỉ làm việc với dòng một chiều (DC).
    • Cơ cấu điện từ: Mômen quay $M_q = \frac{1}{2} I^2 \frac{dL}{d\alpha}$, góc lệch $\alpha = \frac{1}{2D} I^2 \frac{dL}{d\alpha}$, phụ thuộc bình phương dòng điện, thang chia không đều, đo được cả DC và AC.
  • Nguyên lý cân bằng cầu Wheatstone: Điều kiện cân bằng mạch cầu $U_{ab} = 0 \Rightarrow R_x = \frac{R_3}{R_2} R_1 = k \cdot R_1$, độ chính xác phụ thuộc vào độ nhạy điện kế và độ chuẩn xác của các điện trở mẫu Manganine.

Kỹ năng phát triển

  • Kỹ năng tính toán thiết kế mạch mở rộng thang đo:
    • Tính toán điện trở Shunt $R_s = \frac{I_{max} \cdot R_m}{I_c - I_{max}}$ cho ampe kế.
    • Phân tích mạch Shunt nhiều nấc kiểu Ayrton ($R_{sb} = R_1 + R_2 + R_3$).
    • Tính toán điện trở phụ nối tiếp mở rộng tầm vôn kế $R_s = \frac{U_{AC} - U_D}{I_m \cdot 0,45} - R_m$ khi dùng mạch chỉnh lưu nửa chu kỳ qua diode 1N4007.
  • Kỹ năng vận hành thiết bị đo: Thao tác chỉnh điểm không (Zero Adjustment) cho Ohmmet kim; vận hành chuyển mạch dải đo trên VOM Model 1109; calip biên độ và thời gian trên dao động ký thông qua các núm điều khiển Volt/Div, Time/Div, Position và chuyển mạch ghép kênh AC - GND - DC.
  • Kỹ năng phân tích dạng sóng và chẩn đoán: Quan sát biên độ, tần số, độ lệch pha của tín hiệu điện áp trên màn hình CRT; phát hiện các dạng xung bất thường, đánh giá tình trạng ngắn mạch, đứt mạch hoặc trôi tham số của linh kiện điện tử trên máy tính.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo theo năng lực thực hiện (Competency-Based Training) kết hợp giữa lý thuyết mạch và bài tập kỹ thuật thực hành.

         CƠ CẤU THỜI LƯỢNG MÔ ĐUN MH11 (45 GIỜ)

Phương pháp tiếp cận sư phạm

  • Diễn dịch lý thuyết gắn liền bài toán thiết kế: Mỗi nội dung lý thuyết về cơ cấu đo đều đi kèm bài toán tính toán cụ thể nhằm giúp người học hiểu rõ cách phân dòng và phân áp nội bộ.
    • Ví dụ: Bài tập tính toán $R_s$ cho cơ cấu từ điện có dòng cực đại $I_{max} = 50,\mu\text{A}$, điện trở nội $R_m = 1,\text{k}\Omega$ để đo dòng định mức $I_c = 1,\text{mA}$.
    • Ví dụ: Xác định số vòng dây cuộn cố định trong cơ cấu điện từ theo sức từ động không đổi $F = n_1 I_1 = n_2 I_2 = n_3 I_3 = 300,\text{Ampe-vòng}$ ứng với các dải đo 1A, 5A và 10A.
  • Phương pháp trực quan hóa quy trình đo: Hướng dẫn từng bước từ khâu chọn thang đo, phối hợp que đo, điều chỉnh chiết áp $R_m$ định chuẩn đến khâu đọc giá trị trên các cung chia độ khác nhau (cung chia độ tuyến tính của Vôn/Ampe kế và cung chia độ phi tuyến ngược chiều của Ohmmet nối tiếp).

Quy định đánh giá và tự học

  • Đánh giá định kỳ: Bố trí 2 bài kiểm tra định kỳ (1 giờ/bài) tại cuối Bài 2 (đánh giá kiến thức cơ cấu chỉ thị cơ điện) và cuối Bài 3 (đánh giá kỹ năng phân tích sơ đồ mạch thiết bị đo VOM, Oscilloscope).
  • Hướng dẫn tự học: Người học cần tự giải quyết hệ thống bài tập tính toán mạch điện trở phân tầm (Hình 1.9, Hình 1.12, Hình 1.13, Hình 1.16 trong tài liệu) và rèn luyện kỹ năng đọc chỉ số theo hệ số nhân dải đo trước khi thực hành trên thiết bị thật.

Điểm nổi bật và cập nhật

  • Cân bằng giữa công nghệ đo Tương tự (Analog) và Kỹ thuật số (Digital): Giáo trình khảo sát toàn diện cả hai trường phái thiết bị. Phần kỹ thuật số giải thích rõ cơ chế chuyển đổi tương tự - số (ADC) theo phương pháp tích phân đơn sườn/hai sườn, cổng logic AND, bộ đếm xung nhịp và cấu trúc hiển thị màn hình tinh thể lỏng (LCD).
                      SƠ ĐỒ KHỐI VÔN KẾ SỐ (DVM/DMM)
  • Khảo sát tham số hiển thị bán phần và ba phần tư: Giải thích chi tiết thuật ngữ kỹ thuật trong đồng hồ vạn năng hiện đại:
    • Khái niệm hiển thị $3\frac{1}{2}$ chữ số (mở rộng thang đo tối đa lên 1999 thay vì 999).
    • Khái niệm hiển thị $3\frac{3}{4}$ chữ số (chỉ thị lên đến 3999) và $4\frac{3}{4}$ chữ số (chỉ thị lên đến 39999), làm cơ sở để đánh giá độ phân giải thiết bị.
  • Mô hình hóa chi tiết vật lý ống phóng tia điện tử (CRT):
    • Mô tả điện áp đốt tim tiêu chuẩn ($6,3,\text{VAC}$), cơ chế phát xạ nhiệt điện tử từ Catot oxit kim loại.
    • Hệ thống thấu kính hội tụ tĩnh điện gồm lưới chắn $V_{GK}$, Anot gia tốc $A_1$, lăng kính hội tụ $A_2, A_3$ (với điện áp trên $A_2$ gấp 4–6 lần trên $A_1$, điện áp Anot cực đại lên tới vài kV).
    • Thành phần hóa học lớp phát quang màn hình: hợp chất $\text{Zn}_2\text{SiO}_4$ kết hợp Mangan ($\text{Mn}$) phát ánh sáng xanh lá cây; muối Cadmium Sulfide phát ánh sáng vàng.
    • Lớp phủ than chì triệt tiêu điện tích âm tích tụ do điện tử thứ cấp.
  • Gắn liền với thiết bị thực tế: Phân tích trực tiếp trên sơ đồ cấu tạo và mặt máy của Đồng hồ vạn năng Model 1109 (với độ nhạy $20,\text{k}\Omega/\text{V}{\text{DC}}$ và $9,\text{k}\Omega/\text{V}{\text{AC}}$).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Tài liệu học tập bắt buộc cho sinh viên theo học trình độ Trung cấp hoặc Cao đẳng nghề chuyên ngành Kỹ thuật sửa chữa, lắp ráp máy tính, Điện tử công nghiệp hoặc Kỹ thuật phần cứng.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ bản về:
    • Lý thuyết mạch và kỹ thuật điện (định luật Ohm, định luật Kirchhoff, mạch cầu, dao động điện từ).
    • Kỹ thuật điện tử và linh kiện điện tử (nguyên lý hoạt động của điện trở, tụ điện, diode tiếp mặt, transistor, mạch tích hợp).
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng làm căn cứ chuẩn hóa nội dung giảng dạy 45 tiết, xây dựng ngân hàng đề thi đánh giá năng lực và chuẩn bị trang thiết bị bàn thực hành đo lường.
  • Kỹ thuật viên sửa chữa phần cứng: Dùng làm tài liệu tham khảo tra cứu công thức mở rộng thang đo, các giới hạn an toàn điện áp/dòng điện và phương pháp đo kiểm tra dạng sóng nguồn xung trên máy tính.

Câu hỏi thường gặp

1. Giáo trình này được xây dựng cho đối tượng đào tạo nào?

Giáo trình được biên soạn phục vụ học viên thuộc hệ đào tạo nghề (Trình độ Trung cấp/Cao đẳng kỹ thuật) ngành Kỹ thuật sửa chữa, lắp ráp máy tính theo khung chương trình môn học mã số MH11 ban hành tại Trường Cao đẳng Cộng đồng Đồng Tháp.

2. Người học cần đáp ứng kiến thức tiên quyết nào trước khi học mô đun này?

Theo Bài mở đầu của giáo trình, học viên bắt buộc phải hoàn thành các học phần cơ sở về Kỹ thuật điện, Kỹ thuật điện tử và Linh kiện điện tử để có thể hiểu được sơ đồ mạch, cấu tạo linh kiện và các phương trình toán học tính toán dải đo.

3. Điểm khác biệt cốt lõi của giáo trình so với các tài liệu đo lường đại cương là gì?

Tài liệu tập trung trực tiếp vào mục tiêu phục vụ nghề sửa chữa máy tính: kết hợp phân tích sâu cơ chế hoạt động của đồng hồ đo vạn năng VOM Model 1109, giải thích chi tiết cấu trúc ống phóng tia điện tử CRT của dao động ký và các quy tắc đo kiểm bảo vệ an toàn cho linh kiện bán dẫn.

4. Quy trình hiệu chuẩn điểm 0 (Zero Adjustment) trên Ohmmet kim được thực hiện như thế nào?

Theo nội dung Bài 1, mỗi lần chuyển đổi thang đo điện trở, người đo phải ngắn mạch hai đầu que đo ($R_x = 0$) và điều chỉnh chiết áp $R_m$ sao cho kim chỉ thị lệch hết thang đo về đúng vị trí vạch số 0. Thao tác này nhằm bù trừ điện áp suy giảm của nguồn pin bên trong đồng hồ.

5. Những quy tắc an toàn kỹ thuật quan trọng nào được nhấn mạnh trong tài liệu?

  • Đặt đồng hồ ở thang đo điện áp hoặc dòng điện cao nhất khi chưa xác định được giá trị gần đúng của tín hiệu tại điểm đo.
  • Chuyển que đo sang cổng chuyên dụng khi đo dòng điện xoay chiều lớn (ví dụ vị trí chốt cắm AC 15A trên Model 1109).
  • Tuyệt đối không chạm tay vào phần kim loại hở của que đo, đặc biệt tại các dải đo điện trở lớn ($\times 1\text{K}\Omega$, $\times 10\text{K}\Omega$) để tránh điện trở cơ thể người mắc song song gây sai lệch kết quả đo.

Kết luận

Giáo trình Kỹ thuật đo lường (MH11) là văn bản học thuật cung cấp hệ thống kiến thức hoàn chỉnh về đo lường kỹ thuật điện - điện tử. Nội dung giáo trình bao quát từ lý thuyết sai số, các cơ cấu chỉ thị cơ điện truyền thống (từ điện, điện từ, điện động, cảm ứng) đến các thiết bị đo kiểm hiện đại như đồng hồ vạn năng số DMM, dao động ký CRT và máy phát sóng.

Với cấu trúc 45 tiết tích hợp lý thuyết và thực hành, tài liệu định hình lộ trình học tập logic, đáp ứng yêu cầu kỹ thuật nền tảng cho người học trước khi bước vào các học phần chuyên sâu về chẩn đoán và khắc phục sự cố phần cứng máy tính.
