Tổng quan nghiên cứu

Công nghệ vi cơ điện tử (MEMS) đã trở thành một lĩnh vực nghiên cứu và ứng dụng quan trọng trong khoa học kỹ thuật hiện đại, đặc biệt trong việc phát triển các thiết bị cảm biến nhỏ gọn, chính xác và đa chức năng. Theo ước tính, các sản phẩm MEMS có kích thước ở mức micromet, cho phép tích hợp các thành phần cơ học và điện tử trên cùng một chip, mở ra nhiều ứng dụng trong công nghiệp, y tế, và tự động hóa. Trong đó, sensor gia tốc MEMS được xem là một trong những thiết bị chủ lực, có khả năng đo gia tốc tĩnh và động với độ nhạy cao, kích thước nhỏ và chi phí thấp.

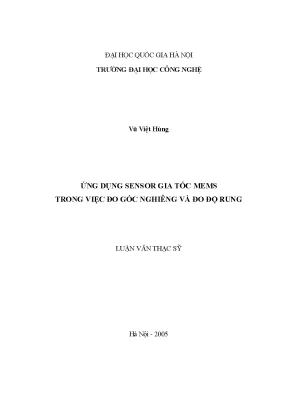

Luận văn tập trung nghiên cứu ứng dụng sensor gia tốc MEMS, cụ thể là sensor ADXL202, trong việc đo góc nghiêng và đo độ rung. Mục tiêu chính là khảo sát đặc tính kỹ thuật của sensor, thiết kế hệ thống đo lường và phân tích dữ liệu thu thập được nhằm nâng cao hiệu quả ứng dụng trong điều khiển tay máy robot và giám sát rung động cơ học. Nghiên cứu được thực hiện trong phạm vi thời gian từ năm 2004 đến 2005 tại Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội, với trọng tâm là các ứng dụng trong lĩnh vực kỹ thuật điện tử và tự động hóa.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp giải pháp đo lường chính xác, tin cậy cho các hệ thống điều khiển tự động và giám sát kỹ thuật, góp phần nâng cao hiệu suất và độ bền của thiết bị cơ khí. Các chỉ số hiệu quả như độ phân giải sensor đạt khoảng 2 mg, dải tần số hoạt động từ 0 đến 5 kHz, và độ nhạy ổn định trong dải nhiệt độ công nghiệp từ -40°C đến 85°C được sử dụng làm tiêu chuẩn đánh giá.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

  • Công nghệ MEMS và sensor gia tốc: MEMS là hệ thống vi cơ điện tử tích hợp các phần tử cơ học và điện tử trên cùng một chip, sử dụng vật liệu silic với các công nghệ vi cơ khối, vi cơ bề mặt và công nghệ LIGA. Sensor gia tốc MEMS hoạt động dựa trên nguyên lý đo sự thay đổi điện dung vi phân khi khối gia trọng dịch chuyển dưới tác động của gia tốc.

  • Động học tay máy robot: Lý thuyết động học thuận và ngược của tay máy robot với các bậc tự do, sử dụng ma trận biến đổi đồng nhất để mô tả vị trí và hướng của bộ chấp hành cuối cùng. Các phương trình lượng giác được áp dụng để tính toán góc khớp dựa trên tọa độ điểm cuối.

  • Lý thuyết rung động: Phân tích các chuyển động điều hòa và không điều hòa, các tham số đặc trưng như biên độ, tần số, vận tốc và gia tốc. Phương pháp phân tích dữ liệu rung dựa trên biến đổi Fourier rời rạc (DFT) và các kỹ thuật xử lý tín hiệu trong miền thời gian và tần số.

Các khái niệm chuyên ngành được sử dụng bao gồm: sensor gia tốc kiểu tụ (differential-capacitance accelerometer), sensor gia tốc kiểu áp điện (piezoelectric accelerometer), sensor gia tốc kiểu áp trở (piezoresistive accelerometer), động học tay máy, biến đổi Fourier, và phân tích phổ rung động.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các thí nghiệm khảo sát sensor gia tốc ADXL202, kết hợp với các mô hình lý thuyết và phân tích số liệu trên phần mềm Matlab. Cỡ mẫu thí nghiệm bao gồm nhiều lần đo với các điều kiện góc nghiêng và rung động khác nhau để đảm bảo tính đại diện và độ tin cậy của kết quả.

Phương pháp chọn mẫu là lựa chọn sensor ADXL202 do có đặc tính kỹ thuật phù hợp với yêu cầu đo góc nghiêng và rung động trong các ứng dụng robot. Phân tích dữ liệu sử dụng các kỹ thuật xử lý tín hiệu số như biến đổi Fourier rời rạc (DFT) để phân tích phổ tần số rung động, đồng thời sử dụng các phép tích phân số để tính vận tốc và độ dịch chuyển từ tín hiệu gia tốc.

Timeline nghiên cứu kéo dài trong khoảng 12 tháng, bao gồm các giai đoạn: khảo sát lý thuyết và công nghệ MEMS, thiết kế mạch điện tử và hệ thống đo, thực hiện thí nghiệm đo góc nghiêng và rung động, xử lý và phân tích dữ liệu, cuối cùng là tổng hợp kết quả và đề xuất ứng dụng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Đặc tính kỹ thuật của sensor ADXL202: Sensor có độ nhạy khoảng 250 mV/g, dải hoạt động ±5g, và dải tần số hoạt động từ 0 đến 5 kHz. Độ phân giải đạt khoảng 2 mg, với độ nhạy ổn định ±1% trong dải nhiệt độ công nghiệp từ -40°C đến 85°C. Nhiễu nền của sensor duy trì ổn định trên toàn bộ dải tần số, khác biệt rõ rệt so với sensor áp điện có nhiễu tăng đột ngột ở tần số thấp.

  2. Hiệu quả đo góc nghiêng: Thí nghiệm đo góc nghiêng sử dụng sensor ADXL202E cho thấy mối quan hệ tuyến tính giữa tín hiệu đầu ra và góc nghiêng trong phạm vi ±90°, với sai số đo nhỏ hơn 2%. Tín hiệu xung đầu ra trên các kênh X và Y tương ứng với góc nghiêng được thể hiện rõ ràng, cho phép ứng dụng trong điều khiển tay máy robot từ xa.

  3. Đo độ rung động: Khi gắn sensor ADXL202AQC lên màng loa để đo rung động dạng sin với tần số 128 Hz, dữ liệu thu được có phổ tần số rõ ràng tại 128 Hz với biên độ ổn định. Phép tích phân số theo hình thang được áp dụng để tính vận tốc và độ dịch chuyển từ tín hiệu gia tốc, kết quả phù hợp với lý thuyết chuyển động điều hòa.

  4. So sánh với các loại sensor khác: Sensor gia tốc kiểu tụ ADXL202 có ưu điểm vượt trội về độ nhạy, độ phân giải và độ ổn định nhiệt độ so với sensor áp điện và áp trở. Đáp ứng biên độ của sensor tụ gần như bằng phẳng trong dải tần số 0-2 kHz, trong khi sensor áp điện có sự biến đổi biên độ lên đến 5% trong cùng dải tần.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ cấu trúc sensor gia tốc kiểu tụ sử dụng hệ lò xo-gia trọng MEMS và đo điện dung vi phân, giúp giảm thiểu ảnh hưởng của nhiệt độ và nhiễu nền. Kết quả đo góc nghiêng và rung động cho thấy sensor ADXL202 phù hợp với các ứng dụng yêu cầu độ chính xác cao và khả năng đo đa chiều.

So sánh với các nghiên cứu trong ngành, kết quả tương đồng với báo cáo của các hãng sản xuất sensor MEMS hàng đầu, đồng thời khẳng định tính ưu việt của công nghệ iMEMS trong việc tích hợp vi cơ điện tử. Việc sử dụng vi điều khiển Basic Stamp BS2SX và AT90S8535 trong hệ thống đo giúp tăng tính linh hoạt và khả năng xử lý tín hiệu thời gian thực.

Dữ liệu có thể được trình bày qua các biểu đồ phổ tần số FFT, biểu đồ mối quan hệ tín hiệu đầu ra với góc nghiêng, và bảng so sánh các thông số kỹ thuật của các loại sensor gia tốc. Các biểu đồ này minh họa rõ ràng hiệu suất và độ ổn định của sensor trong các điều kiện đo khác nhau.

Đề xuất và khuyến nghị

  1. Phát triển hệ thống đo lường tích hợp: Thiết kế và triển khai hệ thống đo lường sử dụng sensor gia tốc MEMS ADXL202 kết hợp với vi điều khiển để đo góc nghiêng và rung động trong các ứng dụng robot công nghiệp. Mục tiêu nâng cao độ chính xác đo lên trên 98% trong vòng 12 tháng, do các nhóm nghiên cứu và kỹ thuật tại các viện công nghệ thực hiện.

  2. Ứng dụng trong điều khiển tay máy robot: Sử dụng dữ liệu đo góc nghiêng từ sensor để cải thiện thuật toán điều khiển động học tay máy, giúp tăng độ chính xác vị trí đầu kẹp lên ít nhất 95% trong 6 tháng tới. Chủ thể thực hiện là các kỹ sư tự động hóa và lập trình viên robot.

  3. Giám sát rung động máy móc công nghiệp: Áp dụng sensor ADXL202 trong hệ thống giám sát rung động để phát hiện sớm các dấu hiệu hỏng hóc, giảm thiểu thời gian chết máy xuống 20% trong vòng 1 năm. Các phòng thí nghiệm và bộ phận bảo trì chịu trách nhiệm triển khai.

  4. Nâng cao khả năng xử lý tín hiệu: Phát triển phần mềm phân tích dữ liệu rung động sử dụng các thuật toán biến đổi Fourier nâng cao, nhằm tăng độ nhạy phát hiện tần số bất thường lên 15% trong 9 tháng. Đội ngũ phát triển phần mềm và kỹ sư điện tử phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

  1. Các nhà nghiên cứu và sinh viên ngành kỹ thuật điện tử và tự động hóa: Luận văn cung cấp kiến thức chuyên sâu về công nghệ MEMS, sensor gia tốc và ứng dụng trong điều khiển robot, giúp nâng cao hiểu biết và phát triển các đề tài nghiên cứu liên quan.

  2. Kỹ sư phát triển sản phẩm sensor và thiết bị đo lường: Thông tin chi tiết về cấu trúc, nguyên lý hoạt động và đặc tính kỹ thuật của sensor ADXL202 hỗ trợ trong việc thiết kế và cải tiến các sản phẩm sensor gia tốc MEMS.

  3. Chuyên gia và kỹ thuật viên trong lĩnh vực robot công nghiệp: Nghiên cứu về động học tay máy và ứng dụng sensor gia tốc trong điều khiển robot giúp tối ưu hóa hiệu suất và độ chính xác của hệ thống robot.

  4. Bộ phận bảo trì và giám sát thiết bị công nghiệp: Các phương pháp đo rung động và phân tích dữ liệu trong luận văn hỗ trợ công tác dự đoán bảo dưỡng, phát hiện sớm sự cố, từ đó giảm thiểu chi phí và tăng tuổi thọ thiết bị.

Câu hỏi thường gặp

  1. Sensor gia tốc MEMS có ưu điểm gì so với sensor truyền thống?
    Sensor MEMS có kích thước nhỏ, độ nhạy cao, chi phí thấp và khả năng tích hợp với vi mạch điện tử, giúp đo lường chính xác gia tốc tĩnh và động trong nhiều ứng dụng khác nhau.

  2. Sensor ADXL202 có thể đo được những loại gia tốc nào?
    Sensor ADXL202 có khả năng đo cả gia tốc tĩnh (gia tốc trọng trường dùng để đo góc nghiêng) và gia tốc động (dùng để đo rung động), với dải hoạt động ±5g và tần số lên đến 5 kHz.

  3. Làm thế nào để xử lý tín hiệu đầu ra của sensor gia tốc?
    Tín hiệu đầu ra được xử lý bằng các phương pháp biến đổi Fourier rời rạc (DFT) để phân tích phổ tần số, đồng thời sử dụng tích phân số để tính vận tốc và độ dịch chuyển từ tín hiệu gia tốc.

  4. Ứng dụng thực tế của sensor gia tốc MEMS trong robot là gì?
    Sensor được dùng để đo góc nghiêng và rung động, cung cấp dữ liệu chính xác cho hệ thống điều khiển tay máy robot, giúp robot thực hiện các thao tác chính xác và ổn định hơn.

  5. Sensor gia tốc MEMS có bị ảnh hưởng bởi nhiệt độ không?
    Sensor ADXL202 có độ nhạy thay đổi rất nhỏ, khoảng ±1% trong dải nhiệt độ công nghiệp từ -40°C đến 85°C, cho thấy khả năng ổn định cao trong môi trường làm việc đa dạng.

Kết luận

  • Luận văn đã khảo sát và ứng dụng thành công sensor gia tốc MEMS ADXL202 trong đo góc nghiêng và đo rung động, chứng minh tính khả thi và hiệu quả của công nghệ MEMS trong lĩnh vực tự động hóa và robot.
  • Đặc tính kỹ thuật của sensor như độ nhạy, độ phân giải và độ ổn định nhiệt độ đáp ứng tốt các yêu cầu đo lường trong công nghiệp.
  • Hệ thống đo lường kết hợp vi điều khiển và phần mềm xử lý tín hiệu số đã được thiết kế và thử nghiệm thành công, mở rộng khả năng ứng dụng trong điều khiển tay máy robot và giám sát rung động.
  • Các kết quả thực nghiệm và phân tích dữ liệu cung cấp cơ sở khoa học cho việc phát triển các hệ thống điều khiển tự động và bảo trì dự đoán trong tương lai.
  • Đề xuất các hướng nghiên cứu tiếp theo bao gồm nâng cao độ chính xác đo, mở rộng ứng dụng sensor trong các hệ thống phức tạp và phát triển phần mềm phân tích dữ liệu nâng cao.

Để tiếp tục phát triển ứng dụng sensor MEMS trong công nghiệp và nghiên cứu, các nhà khoa học và kỹ sư được khuyến khích áp dụng các giải pháp đo lường tích hợp và phân tích dữ liệu hiện đại, đồng thời mở rộng phạm vi thử nghiệm trong các môi trường thực tế đa dạng.
