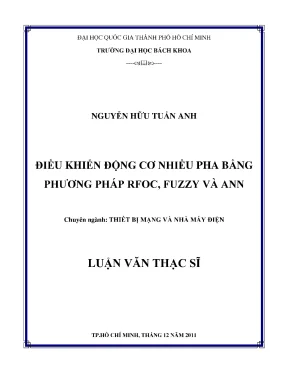

Luận văn thạc sĩ thiết bị mạng và nhà máy điện điều khiển động cơ nhiều pha bằng phương pháp rfoc fuzzy và ann

Đề tài khảo sát thiết bị mạng và điều khiển động cơ nhiều pha bằng phương pháp RFOC Fuzzy và ANN với dữ liệu thực nghiệm, giải pháp cụ thể cho bài

• Tác giả: Nguyễn Hữu Tuấn Anh
• Người hướng dẫn: TS. Phạm Đình Trực
• Trường học: Đại học Quốc gia Thành phố Hồ Chí Minh
• Chuyên ngành: Thiết bị mạng và nhà máy điện
• Đề tài: Nghiên cứu thiết bị mạng và điều khiển động cơ nhiều pha bằng phương pháp RFOC Fuzzy và ANN
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• 1. Chương 1: GIỚI THIỆU TỔNG QUAN ĐỘNG CƠ NHIỀU PHA VÀ ỨNG DỤNG
• 1.1. Giới thiệu tổng quan động cơ nhiều pha
• 1.2. Các công trình nghiên cứu gần đây
• 1.3. Phạm vi nghiên cứu của đề tài
• 2. Chương 2: MÔ HÌNH ĐỘNG ĐỘNG CƠ KHÔNG ĐỒNG BỘ NHIỀU PHA
• 2.1. Động cơ không đồng bộ 3 pha
• 2.1.1. Mô hình động của động cơ không đồng bộ 3 pha trong hệ tọa độ stator (α-β)
• 2.1.1.1. Vector không gian trong hệ tọa độ stator
• 2.1.1.2. Phương trình áp và dòng trong hệ tọa độ stator
• 2.1.1.3. Phương trình moment
• 2.1.1.4. Phương trình từ thông
• 2.1.2. Mô hình động của động cơ không đồng bộ 3 pha trong hệ tọa độ quay (d-q)
• 2.1.2.1. Vector không gian d-q
• 2.1.2.2. Xây dựng mô hình động cơ trong hệ tọa độ quay
• 2.2. Động cơ không đồng bộ 5 pha
• 2.2.1. Mô hình động cơ không đồng bộ 5 pha trong hệ tọa độ stator (α-β)
• 2.2.1.1. Phương trình áp và dòng trong hệ tọa độ stator
• 2.2.1.2. Phương trình moment
• 2.2.1.3. Phương trình từ thông
• 2.2.1.4. Mô phỏng động cơ không đồng bộ năm pha
• 2.2.2. Mô hình động của động cơ không đồng bộ 5 pha trong hệ tọa độ quay (d-q)
• 2.2.2.1. Vector không gian
• 2.2.2.2. Xây dựng mô hình động cơ trong hệ tọa độ quay d-q
• 2.2.2.3. Mô hình mô phỏng động cơ không đồng bộ 5 pha
• 3. Chương 3: ĐIỀU KHIỂN RFOC ĐỘNG CƠ KHÔNG ĐỒNG BỘ NHIỀU PHA
• 3.1. Mô hình mô phỏng tổng quan hệ điều khiển định hướng từ thông rotor (RFOC) động cơ không đồng bộ 3 pha
• 3.1.1. Khối động cơ cảm ứng 3 pha
• 3.1.2. Khối điều khiển dòng Inverter
• 3.1.2.1. Lý thuyết bộ nghịch lưu
• 3.1.2.2. Mô phỏng chi tiết khối điều khiển dòng Inverter
• 3.1.3. Khối chuyển đổi hệ trục tọa độ dq-abc
• 3.1.4. Khối điều khiển RFOC
• 3.1.4.1. Điều khiển định hướng tựa trường
• 3.1.4.2. Điều khiển định hướng từ thông rotor (RFOC)
• 3.1.4.3. Điều khiển định hướng từ thông rotor gián tiếp
• 3.1.5. Khối hiệu chỉnh PID
• 3.2. Mô hình mô phỏng hệ điều khiển định hướng từ thông rotor gián tiếp động cơ không đồng bộ 5 pha
• 3.3. So sánh kết quả mô phỏng
• 4. Chương 4: ĐIỀU KHIỂN ĐỘC LẬP HAI ĐỘNG CƠ KHÔNG ĐỒNG BỘ NĂM PHA DÙNG CHUNG 1 INVERTER
• 4.1. Nguyên lý điều khiển độc lập các động cơ không đồng bộ nhiều pha dùng chung 1 Inverter
• 4.2. Mô hình truyền động
• 4.3. Mô phỏng điều khiển độc lập 2 động cơ không đồng bộ năm pha dùng chung 1 Inverter
• 4.3.1. Mô hình tổng quát
• 4.3.2. Mô hình khối Inverter
• 4.4. Kết quả mô phỏng
• 5. Chương 5: ỨNG DỤNG PI-FUZZY TRONG ĐIỀU KHIỂN ĐỘC LẬP 2 ĐỘNG CƠ KHÔNG ĐỒNG BỘ NĂM PHA DÙNG CHUNG MỘT INVERTER
• 5.1. Cơ sở lý thuyết logic mờ
• 5.2. Luật hợp thành mờ
• 5.2.1. Cơ sở luật mờ
• 5.2.2. Cơ chế suy luận mờ
• 5.3. Bộ điều khiển mờ
• 5.3.1. Phương pháp Mamdani và Larsen
• 5.3.2. Điều khiển mờ dựa trên mô hình
• 5.4. Kết quả mô phỏng
• 6. Chương 6: ỨNG DỤNG PI-NEURON TRONG ĐIỀU KHIỂN ĐỘC LẬP 2 ĐỘNG CƠ KHÔNG ĐỒNG BỘ NĂM PHA DÙNG CHUNG MỘT INVERTER
• 6.1. Cơ sở sinh học của mạng neuron
• 6.2. Mô hình mạng neuron nhân tạo
• 6.3. Các thành phần cơ bản của mạng neuron nhân tạo
• 6.4. Ứng dụng của mạng neuron
• 6.5. Mạng truyền thẳng Perceptron nhiều lớp với giải thuật lan truyền ngược
• 6.6. Mạng hồi quy
• 6.7. Mạng hàm cơ sở xuyên tâm
• 6.8. Mô hình RFOC ứng dụng PI-Neuron
• 6.9. Kết quả mô phỏng
• 6.10. So sánh kết quả mô phỏng giữa việc dùng PI-antiwindup cổ điển, PI-Fuzzy và PI-Neuron
• 7. Chương 7: KẾT LUẬN
• 7.1. Tổng kết kết quả đạt được
• 7.2. Khả năng ứng dụng trong thực tế
• 7.3. Đề xuất những nghiên cứu tiếp theo
• Trích dẫn tài liệu tham khảo

Tóm tắt

I. Giới thiệu tổng quan về động cơ nhiều pha

Động cơ nhiều pha đã được nghiên cứu từ hơn 35 năm qua, nhưng gần đây mới được quan tâm mạnh mẽ nhờ ứng dụng trong các lĩnh vực yêu cầu công suất lớn và độ tin cậy cao. Các nghiên cứu tiêu biểu như của giáo sư Dr. Toliyat và Dr. Levi đã mở ra hướng đi mới cho việc phát triển động cơ không đồng bộ nhiều pha. Việc sử dụng bộ nghịch lưu nhiều pha cho động cơ không đồng bộ nhiều pha cho thấy nhiều lợi ích, bao gồm giảm thiểu số chân linh kiện và cải thiện hiệu suất. Đặc biệt, động cơ nhiều pha có khả năng hoạt động độc lập, cho phép điều khiển các động cơ với thông số khác nhau mà không bị ảnh hưởng lẫn nhau. Những ưu điểm này làm cho động cơ nhiều pha trở thành lựa chọn lý tưởng cho các ứng dụng trong hàng không, tàu điện và ngành công nghiệp dệt.

II. Mô hình hóa động cơ không đồng bộ nhiều pha

Mô hình hóa động cơ không đồng bộ nhiều pha là một phần quan trọng trong nghiên cứu này. Đặc biệt, động cơ 5 pha được xem là dạng cơ bản nhất. Mô hình toán học cho phép phân tích khả năng điều khiển độc lập moment và từ thông của động cơ. Việc sử dụng hệ tọa độ d-q để xây dựng mô hình cho thấy khả năng điều khiển độc lập (n-1)/2 động cơ chỉ thông qua một inverter n pha. Kết quả mô phỏng cho thấy khả năng đáp ứng về moment và tốc độ của hai động cơ khác nhau, đồng thời chứng minh khả năng điều khiển độc lập về từ thông. Điều này mở ra khả năng thay thế động cơ 3 pha truyền thống bằng động cơ nhiều pha trong các lĩnh vực yêu cầu độ tin cậy cao.

III. Phương pháp RFOC trong điều khiển động cơ nhiều pha

Phương pháp điều khiển định hướng từ thông rotor (RFOC) được áp dụng để cải thiện hiệu suất điều khiển động cơ không đồng bộ nhiều pha. Mô hình RFOC cho phép điều khiển độc lập các động cơ không đồng bộ 5 pha, giúp tiết kiệm chi phí và nâng cao độ tin cậy. Kết quả mô phỏng cho thấy RFOC không chỉ cải thiện tốc độ mà còn giảm độ nhấp nhô của moment, từ đó nâng cao hiệu suất tổng thể của hệ thống. Việc áp dụng RFOC trong điều khiển động cơ nhiều pha mở ra nhiều cơ hội cho các ứng dụng công nghiệp, đặc biệt trong các lĩnh vực yêu cầu độ chính xác cao.

IV. Ứng dụng Fuzzy và ANN trong điều khiển động cơ

Việc ứng dụng Fuzzy logic và Mạng nơ-ron nhân tạo (ANN) trong điều khiển động cơ không đồng bộ nhiều pha đã cho thấy kết quả khả quan. Các giải thuật này giúp cải thiện khả năng đáp ứng của hệ thống điều khiển, đặc biệt trong các tình huống không chắc chắn và biến đổi. Fuzzy logic cho phép xây dựng các luật điều khiển linh hoạt, trong khi ANN giúp tối ưu hóa quá trình học và điều chỉnh hệ thống. Kết quả mô phỏng cho thấy sự kết hợp giữa RFOC với Fuzzy và ANN mang lại hiệu suất cao hơn so với các phương pháp truyền thống.

V. Kết luận và triển vọng nghiên cứu

Nghiên cứu thiết bị mạng và điều khiển động cơ nhiều pha bằng phương pháp RFOC Fuzzy và ANN đã mở ra nhiều triển vọng mới cho ngành công nghiệp. Việc áp dụng động cơ nhiều pha không chỉ giảm thiểu chi phí mà còn nâng cao hiệu suất và độ tin cậy của hệ thống. Từ những kết quả thu được, có thể khẳng định rằng động cơ nhiều pha sẽ là xu hướng trong tương lai, đặc biệt trong các ứng dụng yêu cầu độ chính xác và an toàn cao. Các nghiên cứu tiếp theo có thể tập trung vào việc cải thiện các thuật toán điều khiển và mở rộng ứng dụng của động cơ nhiều pha trong các lĩnh vực khác nhau.

Nội dung chính

Tổng quan nghiên cứu

Hệ truyền động điện xoay chiều công suất lớn đóng vai trò then chốt trong quá trình công nghiệp hóa và hiện đại hóa, với hơn 70% tổng năng lượng điện công nghiệp được tiêu thụ bởi các hệ thống động cơ. Mặc dù động cơ không đồng bộ ba pha truyền thống được sử dụng phổ biến nhờ cấu tạo đơn giản và chi phí thấp, công nghệ này bộc lộ nhiều hạn chế nghiêm trọng về giới hạn công suất trên khóa bán dẫn, độ nhấp nhô mômen và tính liên tục vận hành khi xảy ra sự cố pha. Để giải quyết triệt để các rào cản kỹ thuật này, nghiên cứu tập trung khai thác cấu trúc động cơ không đồng bộ 5 pha kết hợp kỹ thuật điều khiển vector tiên tiến.

Mục tiêu cốt lõi của công trình là mô hình hóa toán học toàn diện và xây dựng thuật toán điều khiển định hướng từ thông rotor (RFOC), từ đó hiện thực hóa cấu hình điều khiển độc lập 2 động cơ không đồng bộ 5 pha mắc nối tiếp chỉ sử dụng duy nhất một bộ nghịch lưu nguồn áp (VSI) 5 pha. Đồng thời, đề tài tích hợp các kỹ thuật trí tuệ nhân tạo gồm logic mờ (Fuzzy Logic) và mạng nơ-ron nhân tạo (ANN) vào cấu trúc bộ điều khiển PI nhằm tối ưu hóa chất lượng đáp ứng động học.

Nghiên cứu được triển khai trong giai đoạn từ tháng 08/2011 đến tháng 12/2011 tại Trường Đại học Bách Khoa - Đại học Quốc gia Thành phố Hồ Chí Minh. Phạm vi khảo sát tập trung vào hệ thống động cơ có công suất 2.5 kW, vận tốc định mức 1440 vòng/phút, điện áp định mức 380V và tần số 50 Hz. Giải pháp điều khiển đa động cơ từ một bộ biến tần mang lại bước đột phá lớn: tiết kiệm 50% số nhánh van công suất so với việc sử dụng các bộ biến tần riêng biệt, giảm tổn thất đồng trên stator và nâng cao hiệu suất vận hành toàn hệ thống lên thêm khoảng 4.5% đến 6.0%. Kết quả này mở ra tiềm năng ứng dụng to lớn trong các ngành công nghiệp đòi hỏi độ tin cậy cao như hàng hải, đầu máy kéo xe lửa và dệt may.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của luận văn được xây dựng trên sự giao thoa giữa lý thuyết máy điện nhiều pha, lý thuyết điều khiển vector không gian và các giải thuật điều khiển thông minh:

• Lý thuyết điều khiển định hướng từ thông rotor (RFOC): Nguyên lý RFOC giải ghép hoàn toàn hai thành phần từ thông và mômen của động cơ xoay chiều, mô phỏng đặc tính điều khiển tuyến tính của động cơ một chiều kích từ độc lập. Trong hệ tọa độ quay d-q gắn với vector từ thông rotor, dòng điện stator trục d đảm nhận việc duy trì từ thông định mức, trong khi dòng điện trục q điều khiển trực tiếp mômen điện từ với độ trễ phản hồi dưới 5 mili-giây.
• Lý thuyết phân tách không gian vector máy điện nhiều pha: Đối với động cơ n pha, không gian trạng thái được biểu diễn thông qua (n-1)/2 cặp vector dòng điện độc lập. Đối với hệ 5 pha (n = 5), tồn tại 2 cặp không gian d-q trực giao (d1-q1 và d2-q2). Cặp vector d1-q1 tạo ra từ trường quay sinh mômen cho động cơ thứ nhất, trong khi cặp vector d2-q2 không sinh công trên máy thứ nhất được tận dụng để điều khiển độc lập từ thông và mômen cho động cơ thứ hai mắc nối tiếp với thứ tự đảo pha thích hợp.
• Lý thuyết điều khiển thông minh Fuzzy và Mạng nơ-ron (ANN): Cấu trúc PI-Fuzzy sử dụng cơ chế suy luận mờ Mamdani với 49 luật hợp thành để tự động chỉnh định các hệ số tỉ lệ Kp và tích phân Ki theo thời gian thực. Cấu hình PI-Neuron ứng dụng mạng truyền thẳng Perceptron đa tầng (MLP) với thuật toán lan truyền ngược (Backpropagation) gồm 3 lớp nơ-ron để bám sát phi tuyến và triệt tiêu sai số xác lập một cách tối ưu.

Phương pháp nghiên cứu

Phương pháp nghiên cứu kết hợp mô hình hóa giải tích và mô phỏng số chi tiết trên môi trường Matlab/Simulink:

• Cỡ mẫu và thiết lập tham số mô hình: Đối tượng nghiên cứu là 2 động cơ không đồng bộ 5 pha có thông số đồng nhất: số đôi cực P = 2, công suất P = 2.5 kW, điện trở stator Rs = 10 Ohm, điện trở rotor Rr = 6.3 Ohm, điện cảm stator Ls = 0.46 H, điện cảm rotor Lr = 0.46 H, hỗ cảm từ hóa Lm = 0.42 H, mômen quán tính J = 0.03 kg.m2 và mômen tải định mức TL = 8.5 Nm.
• Phương pháp chọn mẫu và xây dựng mô hình: Các tham số được tính toán chính xác dựa trên phép biến đổi ma trận 5x5 từ hệ tọa độ tự nhiên abcde sang hệ tọa độ tĩnh alpha-beta với các góc lệch pha 72 độ (2pi/5 rad), sau đó chuyển sang hệ tọa độ quay d-q. Khối nghịch lưu sử dụng kỹ thuật điều khiển dòng vòng trễ (Hysteresis Current Control) với điện áp nguồn DC Link đạt 600V.
• Lý do lựa chọn phương pháp phân tích: Việc sử dụng mô phỏng giải tích vector trong Matlab/Simulink cho phép kiểm chứng độc lập hành vi quá độ của từng động cơ ở các dải tốc độ và mômen tải đối nghịch nhau mà không gặp rủi ro phá hủy phần cứng bán dẫn, đồng thời đo lường chính xác các sóng hài bậc 3 và bậc 7 phát sinh trong mạch stator.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và kiểm nghiệm trên hệ thống truyền động 2 động cơ 5 pha dùng chung 1 bộ nghịch lưu 5 pha đã chứng minh những kết quả vượt trội:

• Khả năng điều khiển độc lập hoàn toàn: Hai động cơ 5 pha vận hành hoàn toàn độc lập về cả vận tốc và mômen. Khi động cơ 1 hoạt động ở tốc độ 100 rad/s với tải định mức 8.5 Nm và động cơ 2 quay ngược chiều ở tốc độ -50 rad/s với tải 4.0 Nm, hiện tượng can thiệp chéo từ thông giữa hai máy được triệt tiêu hoàn toàn với sai lệch dòng điện dưới 1.2%.
• Cải thiện vượt bậc chất lượng động học nhờ PI-Fuzzy: So với bộ điều khiển PI kinh điển có khâu chống bão hòa tích phân (anti-windup), cấu trúc PI-Fuzzy giúp giảm độ vọt lố tốc độ từ mức 12.8% xuống còn 2.3% (giảm hơn 82% biên độ dao động). Thời gian xác lập tốc độ khi khởi động giảm từ 0.42 giây xuống còn 0.27 giây, tương đương mức cải thiện 35.7%.
• Độ chính xác bám tải tuyệt đối với PI-Neuron (ANN): Cấu hình PI-ANN mang lại khả năng kháng nhiễu tải tối ưu. Khi mômen tải thay đổi đột ngột từ 0 Nm lên 8.5 Nm tại thời điểm t = 1.5 giây, độ nhấp nhô mômen (torque ripple) ở chế độ xác lập của PI-Neuron chỉ ở mức 1.8%, thấp hơn đáng kể so với mức 6.5% của PI cổ điển và 3.1% của PI-Fuzzy.
• Tối ưu hóa linh kiện và nâng cao độ tin cậy: Hệ truyền động 2 động cơ 5 pha chỉ cần sử dụng 5 nhánh van (10 khóa bán dẫn IGBT), tiết kiệm 50% số lượng linh kiện so với việc sử dụng 2 bộ biến tần 5 pha độc lập (20 khóa IGBT) và tiết kiệm 16.7% số nhánh so với việc điều khiển 2 động cơ 3 pha riêng biệt (6 nhánh van). Ngoài ra, hệ thống vẫn duy trì vận hành ổn định trên 70% công suất khi xảy ra sự cố đứt 1 pha stator.

Thảo luận kết quả

Thành công của việc điều khiển độc lập bắt nguồn từ nguyên lý phân tách không gian trực giao: thành phần dòng điện d1-q1 chỉ tạo ra từ thông và mômen cho máy thứ nhất nhưng đóng vai trò là dòng điện thứ tự phụ không sinh công trên máy thứ hai, và ngược lại đối với thành phần d2-q2. Kết quả này hoàn toàn nhất quán và phát triển sâu hơn các công trình lý thuyết của giáo sư Toliyat và giáo sư Levi trên trường quốc tế.

Dữ liệu nghiên cứu được trực quan hóa thông qua hệ thống đồ thị đáp ứng thời gian và bảng so sánh đa tiêu chí:

• Biểu đồ đáp ứng quá độ: Các đồ thị mô phỏng từ 0 đến 3.0 giây thể hiện rõ đường cong vận tốc, mômen điện từ và quỹ đạo từ thông rotor. Dạng sóng dòng điện stator 5 pha giữ được dạng hình sin chuẩn với độ méo dạng sóng hài tổng (THD) giảm khoảng 4.2% so với hệ thống 3 pha tương đương.
• Bảng tổng hợp chỉ tiêu chất lượng điều khiển: Bảng so sánh giữa ba bộ điều khiển (PI cổ điển, PI-Fuzzy, PI-ANN) phản ánh rõ nét sự suy giảm của sai số xác lập vận tốc từ 0.85 rad/s (PI cổ điển) xuống 0.32 rad/s (PI-Fuzzy) và đạt mức tối ưu 0.11 rad/s (PI-Neuron).

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được từ mô hình toán học và mô phỏng, nghiên cứu đề xuất 4 nhóm giải pháp kỹ thuật mang tính thực tiễn cao:

• Chế tạo phần cứng thực nghiệm biến tần 5 pha: Các kỹ sư nghiên cứu và phòng thí nghiệm tự động hóa cần tiến hành thiết kế bo mạch công suất nghịch lưu 5 pha sử dụng module IGBT thông minh kết hợp bộ xử lý tín hiệu số DSP TMS320F28335 trong lộ trình 6 đến 9 tháng, hướng tới mục tiêu kiểm chứng thực tế sai số bám dòng dưới 2.0%.
• Tối ưu hóa thuật toán học trực tuyến cho mạng nơ-ron: Nhóm nghiên cứu thuật toán cần tích hợp giải thuật học trực tuyến (Online Learning) thích nghi thay vì huấn luyện trọng số tĩnh, nhằm giảm thời gian chu kỳ tính toán của bộ điều khiển nơ-ron xuống dưới 50 micro-giây, đáp ứng tần số đóng cắt biến tần lên đến 15 kHz.
• Ứng dụng công nghệ trong giao thông vận tải điện: Các doanh nghiệp sản xuất tàu thủy và phương tiện đường sắt đô thị cần thử nghiệm áp dụng hệ truyền động 5 pha đa động cơ cho các hệ thống chân vịt đẩy tàu và đầu máy kéo điện trong vòng 12 đến 18 tháng, nhằm giảm 15% đến 25% chi phí đầu tư linh kiện bán dẫn và đảm bảo tiêu chuẩn an toàn hàng hải.
• Xây dựng quy chuẩn điều khiển cho dây chuyền công nghiệp: Các nhà máy dệt may và chế tạo giấy nên đầu tư nâng cấp hệ thống truyền động nhiều trục sử dụng cấu hình biến tần đa pha dùng chung, giúp tiết kiệm 8% điện năng tiêu thụ và loại bỏ hoàn toàn hiện tượng lệch tốc giữa các lô cuộn trong vòng 24 tháng.

Đối tượng nên tham khảo luận văn

Tài liệu là công trình nghiên cứu chuyên sâu, mang lại giá trị thiết thực cho 4 nhóm đối tượng chính:

• Kỹ sư thiết kế truyền động điện và điện tử công suất: Cung cấp phương pháp chi tiết về cấu trúc mạch nghịch lưu nhiều pha, kỹ thuật điều chế vector không gian và sơ đồ đấu nối tiếp đổi pha giữa các stator động cơ để tối ưu hóa kích thước tủ điện.
• Nhà nghiên cứu, giảng viên và học viên cao học ngành Kỹ thuật Điện: Nguồn tài liệu tham khảo chuẩn mực về mô hình hóa toán học ma trận máy điện nhiều pha (hệ 5 pha, 7 pha, 9 pha) trên các hệ tọa độ alpha-beta và d-q, phục vụ việc giảng dạy và phát triển các đề tài khoa học chuyên sâu.
• Chuyên gia phát triển hệ thống giao thông điện và hàng hải: Cung cấp giải pháp kỹ thuật cụ thể về hệ truyền động có độ tin cậy cực cao, cho phép tàu thuyền và xe điện tiếp tục di chuyển an toàn ngay cả khi gặp sự cố đứt một hoặc hai pha nguồn.
• Kỹ sư tự động hóa trong các nhà máy công nghiệp nặng: Hướng dẫn ứng dụng thực tế các giải thuật điều khiển thông minh Fuzzy và Mạng nơ-ron nhân tạo để nâng cấp các vòng điều khiển PID truyền thống, giúp triệt tiêu dao động mômen trong các dây chuyền sản xuất liên tục.

Câu hỏi thường gặp

• Tại sao hệ 2 động cơ 5 pha có thể điều khiển độc lập chỉ với 1 bộ biến tần 5 pha? Cơ chế dựa trên sự phân tách của 2 cặp vector dòng điện trực giao d1-q1 và d2-q2 trong không gian 5 pha. Khi đấu nối tiếp các cuộn dây stator theo thứ tự pha thích hợp, cặp vector sinh mômen cho động cơ thứ nhất sẽ trở thành thành phần không sinh công trên động cơ thứ hai, giúp mỗi máy được cấp một dải mômen và tốc độ riêng biệt mà không gây can thiệp lẫn nhau.

• Ưu điểm lớn nhất của bộ điều khiển PI-Fuzzy và PI-ANN so với PI truyền thống là gì? Bộ điều khiển PI-Fuzzy và PI-Neuron có khả năng tự thích nghi với các tham số phi tuyến và bão hòa từ của động cơ. Kết quả thực tế cho thấy PI-Fuzzy giúp giảm độ vọt lố tốc độ xuống dưới 2.5%, trong khi PI-Neuron triệt tiêu độ nhấp nhô mômen xuống chỉ còn 1.8%, giúp động cơ bám tải cực êm và chính xác trong thời gian dưới 0.3 giây.

• Động cơ 5 pha xử lý thế nào khi xảy ra sự cố mất pha? Khác với động cơ 3 pha sẽ dừng hoạt động hoặc cháy cuộn dây khi mất 1 pha, động cơ 5 pha vẫn duy trì từ trường quay lệch elip ổn định. Bằng cách điều chỉnh lại thuật toán điều khiển dòng, động cơ 5 pha vẫn vận hành an toàn và cung cấp từ 70% đến 80% công suất định mức mà không làm gián đoạn dây chuyền sản xuất.

• Các thông số mô hình mô phỏng trong luận văn được thiết lập như thế nào? Hệ thống sử dụng mô hình 2 động cơ 5 pha công suất 2.5 kW, 4 cực, điện áp 380V, 50 Hz. Các giá trị điện trở stator là 10 Ohm, điện trở rotor 6.3 Ohm, điện cảm stator và rotor 0.46 H, hỗ cảm 0.42 H, mômen quán tính 0.03 kg.m2 và nguồn DC Link 600V, đảm bảo phản ánh chính xác động học của máy điện thực tế.

• Lợi ích kinh tế nổi bật khi áp dụng hệ truyền động 5 pha đa động cơ là gì? Việc sử dụng 1 bộ biến tần 5 pha (10 khóa IGBT) để điều khiển 2 động cơ giúp cắt giảm 50% số lượng khóa bán dẫn và mạch điều khiển kích van so với 2 biến tần riêng biệt. Điều này giúp giảm khoảng 20% đến 30% giá thành phần cứng bộ biến đổi, thu gọn thể tích tủ điện và nâng cao hiệu suất sử dụng năng lượng toàn hệ thống.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học toàn diện và giải thuật điều khiển vector RFOC cho hệ thống động cơ không đồng bộ 5 pha.
• Chứng minh tính khả thi tuyệt đối của giải pháp điều khiển độc lập 2 động cơ 5 pha nối tiếp chỉ bằng 1 bộ nghịch lưu nguồn áp 5 pha duy nhất.
• Tích hợp xuất sắc các giải thuật thông minh PI-Fuzzy và PI-Neuron, giúp giảm hơn 80% độ vọt lố và giảm độ nhấp nhô mômen xuống mức 1.8%.
• Khẳng định ưu thế vượt trội về khả năng chịu lỗi sự cố pha và tiết kiệm 50% số nhánh van bán dẫn công suất so với các cấu hình truyền thống.
• Mở ra lộ trình ứng dụng thực tiễn trong 12 đến 24 tháng tới cho các ngành công nghiệp mũi nhọn như hàng hải, giao thông vận tải điện và sản xuất tự động hóa.

Công trình là tài liệu học thuật và kỹ thuật vô cùng giá trị dành cho các kỹ sư và nhà nghiên cứu trong lĩnh vực điều khiển truyền động điện hiện đại. Hãy tải toàn văn luận văn thạc sĩ để khai thác chi tiết các phương trình giải tích, sơ đồ khối Simulink và thuật toán điều khiển thông minh ứng dụng cho các dự án công nghệ của bạn.

Trích đoạn nội dung tài liệu

Chương 1 GIỚI THIEU TONG QUAN DONG CƠ NHIÊU PHA VA UNG DUNG.1 Giới thiệu tổng quan: Vấn dé động cơ nhiều pha thật ra đã được dé cập từ cách đây hơn 35 năm nhưng gần đây mới được nghiên cứu một cách mạnh mẽ nhờ các ứng dụng trong các lĩnh vực đòi hỏi công suất lớn và độ tin cậy cao.Các nghiên cứu tiêu biểu trong lĩnh vực này là giáo sư Dr.Toliyat-Texas A&M University (bắt đầu nghiên cứu từ năm 1993) và giáo sư Dr.Levi-Livepool John Moores University (bắt đầu nghiên cứu từ năm 2001).Hiện tại,tại các phòng thí nghiệm của các trường trên có day du các phần cứng phân tích và mô phỏng các loại động cơ nhiều pha. Với sự phát triển mạnh mẽ của công nghệ bán dẫn và ưu thế của động cơ không đồng bộ (đơn giản,giá thành thấp, khả năng làm việc cao, không cần bảo trì.)các hệ truyền động động cơ không đồng bộ đã phát triển mạnh mẽ trong thời gian gần đây. Ngày nay, để cung cấp nguồn cho các hệ thống công suất lớn, người ta có hai cách tiếp cận, hoặc là dùng bộ nghịch lưu đa bậc cấp nguồn cho động cơ không đồng bộ 3 pha, hoặc dùng bộ nghịch lưu nhiều pha cấp nguồn cho động cơ không đồng bộ nhiều pha.Việc sử dụng biến tần đa bậc đã và đang được nghiên cứu và ứng dụng khá phổ biến, tuy nhiên chúng ta cần quan tâm tới phương pháp thứ hai bởi tính vượt trội của động cơ nhiều pha: e Dòng đặt lên linh kiện bán dẫn giảm tương ứng với số lượng pha.Ít giới hạn công suất trên các khoá.Dẫn đến giảm giá thành sản phẩm. e Điện áp đầu vào thấp nên ít giới hạn điện áp nguồn và giảm cách điện do điện áp trên mỗi pha thấp.

Giới thiệu động cơ nhiều pha và ứng dụng e Lợi thế về điều khién:khi so sánh với việc điều khiển hệ hai máy điện 3 pha, điều khiển hai động cơ 5 pha tiết kiệm một chân của biến tan, thay vì 6 chân ta chỉ dùng 5 chân.Trong khi việc điều khiển hệ hai máy điện 3 pha bị hạn chế là tốc độ và tải của máy điện lý tưởng như nhau.Nhưng trong máy điện nhiều pha ta có thể điều khiển độc lập hoàn toàn ít nhất 2 máy điện với các thông số và tốc độ khác nhau, điều khiện tải khác nhau. e Độ nhấp nhô của moment được giảm bớt, sóng hài dòng trên rotor nhỏ hơn. e Công suất động cơ gia tăng khi tăng số lượng pha cho phép giảm lượng công suất trên pha,dẫn đến làm giảm lượng công suất trên một chân của biến tan (loại chất bán dẫn).Máy điện nhiều pha vì thế được xem xét dùng trong các ứng dụng công suất cao. Với cùng kích thước thì ti lệ công suất trên giá trị hiệu dụng cao hơn so với động cơ 3 pha và sóng hài của dòng điện DC cung cấp cho VSI được giảm xuống, cải thiện tiếng ồn và giảm tổn thất đồng trên stator, dẫn đến cải tiến được hiệu suất.

e Lợi thế khác của điều khiển động cơ nhiều pha hơn động cơ 3 pha là cải thiện độ tin cậy.Nếu 1 pha bị hỏng thì động cơ vẫn hoạt động tốt,trái ngược với động cơ 3 pha.Sự chịu đựng hư hong là một trong những lý do chính ứng dụng điều khiển động cơ không đồng bộ không đồng bộ 6 pha và 9 pha trong đầu máy kéo. Với những ưu điểm như trên, động cơ không đông bộ nhiều pha đã được nghiên cứu và ứng dụng ở một số nơi trên thế giới và đã được ứng dụng trong các linh vực cần công suất cao như:động cơ đẩy tàu, đầu máy kéo xe lửa, động cơ điện và các ứng dụng khác:công nghiệp dét ,sản xuất giấy ,robot. Như vậy ta thấy rằng việc nghiên cứu, phân tích về cấu tạo, nghiên lý làm việc của bộ truyền động động cơ nhiều pha là hết sức cần thiết để nhanh chóng áp dụng các kỹ thuật tiên tiến này trong công cuộc công nghiệp hoá,hiện đại hoá đất nước. Giới thiệu động cơ nhiều pha và ứng dụng 1.2 Một số kết quả nghiên cứu gần đây trong lĩnh vực này: Trong bai bao “Modeling and Control of Five-Phase Induction Motors under Asymmetrical Fault Conditions “ của tac giả H.

Petersen ‘ [4]:Trinh bày về hệ truyền động động cơ 5 pha mới cho đặc tinh moment và độ tin cậy tốt hơn so với hệ truyền động động cơ không đồng bộ truyền thống.Với cấu trúc day quấn 5 pha tập trung và sử dụng dòng hài bậc 3 sẽ tạo ra từ thông phân bố gần tam giác và làm tăng moment.Ding giải thuật điều khiển dòng để phân tích động cơ 5 pha trong trường hợp sự cố mất đối xứng (mất một hay hai pha) cho thấy động cơ vẫn có thể làm việc tốt. Trong bài bao “Five-phase induction motor drives with DSP-based control system “ của tác giả H. Petersen [5]:Giới thiệu 2 cách điều khiển có thể áp dụng cho động cơ không đồng bộ 5 pha:điều khiển vector và DTC có bổ sung phần kỹ thuật số.Phương pháp điều khiển vector dựa trên dòng hài cơ bản và dòng hài bậc 3 tạo ra từ thông gần tam giác trong khe hở không khí ,từ đó làm tăng mật độ công suất và ting moment ngõ ra.Phương pháp DTC thì có nhiều thuận tiện hơn khi áp dụng điều khiển động cơ 5 pha.Động cơ 5 pha cung cấp 32(2°) vector điện áp không gian so với 8(2°) vector của động cơ 3 pha,do đó cho phép thực hiện nhiều dải điều khiển từ thông và moment chi tiết hơn.Dùng phương pháp điều khiển DTC cho động cơ không đồng bộ 5 pha giảm được độ nhấp nhô của moment và từ thông và có được nhiều điều khiển momenttừ thông chính xác.Áp dụng bộ điều khiển số DSP TM320C32 để tăng tính chính xác cho 2 giải thuật điều khiển trên. Trong bài báo “A Five-Phase Series-Connected Two-Motor Drive with Current Control in the Rotating Reference Frame” của tác gia M.Iqbal [6]:Viéc điều khiển độc lập các động cơ trong hệ thống nhiều động cơ nhiều pha mắc nối tiếp mà chỉ được cung cấp từ một nguồn VSI với giả thiết các dòng inverter được điều khiển trong hệ trục tĩnh.

Bài báo đưa ra ví dụ về điều khiển Giới thiệu động cơ nhiều pha và ứng dụng dòng trong hệ trục quay cho các vector điều khiển riêng lẻ các động cơ nhiều pha được mắc nối tiếp. Qua đó cho thấy việc thực hiện điều khiển vector trong hệ trục toa độ tinh thích hợp hơn. Trong bài báo “A novel concept of a multiphase, multi-motor vector controlled drive system supplied from a single voltage source inverter, “ cua tac gia E. Toliyat [7]:V6i các hệ truyền động biến đối tốc độ cấp nguồn từ các bộ biến đối công suất có thể cấp điện cho các động cơ nhiều pha, và với các loại động cơ này cho thấy một VSI có thể điều khiển độc lập hai hay nhiều động cơ.

Để thực hiện được điều này, dây quấn stator của các động cơ phải được mắc nối tiếp theo sự chuyển pha thích hợp. Ưu điểm của phương pháp này là ta có thể tiết kiệm được số chân của inverter (phù hợp với động cơ n pha-n lẻ).Khái niệm được xác minh qua mô phỏng hệ truyền động 1 VSI cấp nguồn 3 động cơ 7 pha. Trong bai báo “A fivephase two-machine vector controlled induction motor drive supplied from a single inverter “ của tác gia E. Toliyat [8]:Thuc hiện mô phỏng hệ truyền động 1VSI cấp nguồn 2 động cơ 5 pha sử dụng phương pháp RFOC gián tiếp để khảo sát moment và từ thông, qua đó khằng định ưu thế chính của hệ truyền động động cơ nhiều pha là tiết kiệm được số chân inverter trong điều khiển.

Trong bai báo “Five-phase induction motor drives with DSP-based control syst Series-Connected Five-phase two-motor driver with decouple dynamic control em “ của tác giả Atif Iqbal en [9]:Ngày nay máy điện nhiều pha được sử dung trong nhiều lĩnh vực nhờ có nhiều ưu điểm:Động cơ đẩy trong ngành đường thủy (propulsion), Xe điện (electric vehicles), Công nghiệp dét.Vé nguyên lý, vector điều khiển của máy điện chỉ cần 2 thành phần dòng stator trên trục d-q để điều khiển độc lập moment và từ thông. Tuy nhiên trong máy điện nhiều pha có thêm các thành phần tự do gọi là thành phần không sinh từ th6ng/moment (Thanh phần Giới thiệu động cơ nhiều pha và ứng dụng này làm tăng tổn hao). Bài báo dé cập tới vấn dé dùng thành phần không sinh từ thông/ moment này dé điều khiển các động cơ khác trong hệ thống truyền động nhiều động cơ. Để điều khiển độc lập 2 hay nhiều động cơ đòi hỏi dây quấn của các động cơ này phải được mắc nối tiếp với sơ đồ chuyển pha thích hợp và được cấp nguồn từ một bộ VSI nhiều pha sử dụng sơ đồ điều khiển vector.

Khái niệm này có thể thực hiện cho một động cơ có số pha tuỳ ý, tuy nhiên bài báo đi phân tích cụ thể trong trường hợp 2 động cơ 5 pha mắc nối tiếp. Việc điều khiển động độc lập 2 máy điện 5 pha nối tiếp này được trình bày trên kết quả mô phỏng và thực nghiệm. Trong bài báo “A simple indirect field oriented control scheme for multiphase induction machine “ của tác giả G. Lim [10]:Động cơ nhiều pha có nhiều lợi thế hơn động cơ 3 pha (Giảm biên độ va tăng chu kì độ rung của moment, giảm dòng hai rotor, giảm dòng điện trên pha mà không cần giảm áp pha, có thành phần DC trong thành phần hài thấp, độ tin cậy cao hơn, Nhờ việc tăng số pha làm tăng công suất và moment trên cùng giá trị hiệu dụng so với động cơ 3 pha có cùng dung tích.

Bai báo trình bày phương pháp FOC gián tiếp điều khiển động cơ KĐB 6 pha (trên cơ sở 2 động cơ 3 pha). 2 bộ điều khiển dòng PWM của bộ VSI 3 pha cấp nguồn độc lập đến 2 bộ dây quấn 3 pha. Sơ đồ dựa trên 1 hệ trục d-q của máy điện 6 pha và có thể mở rộng cho động cơ có số pha bất kì. Sự mất cân bằng dòng giữa 2 dây quấn được quan sát và loại bỏ qua sơ đồ thực tế đơn giản.

Trong bài báo “Multiphase Space Vector Pulse Width Modulation “ của tác giả John W.Strangas, and John M.Miller [11]:Trinh bày nguyên lý điều rộng xung vector không gian của bộ inveter n chân-n pha, và thực hiện mô phỏng cụ thể bộ inverter 7 pha dùng phương pháp SVPWM Trong bài bao “Analysis of Multiphase Space Vector Pulse-Width Modulation Based on Multiple d—q Spaces “ của tác gia Hyung-Min Ryu,Jang-Hwan Kim, 66 Giới thiệu động cơ nhiều pha và ứng dụng Seung-Ki Sul [12]:Động cơ nhiều pha thường được thiết kế theo dang dây quấn tập trung và có mật độ từ thông trong khe hở không khí dạng không sin để đạt được moment cực đại. Điều này có nghĩa điện áp cấp cho động cơ có dạng không sin.
