BÀI GIẢNG CẢM BIẾN ĐO LƯỜNG VÀ THIẾT BỊ ĐO (MÃ MÔ ĐUN: MĐ 12)

Tổng quan về giáo trình (250-300 từ)

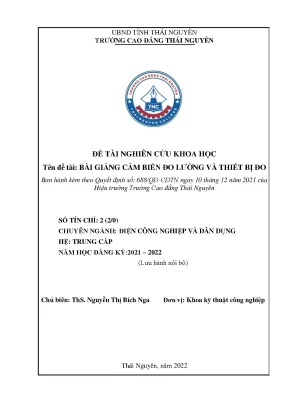

Giáo trình Bài giảng Cảm biến đo lường và thiết bị đo (Mã mô đun: MĐ 12) do ThS. Nguyễn Thị Bích Nga – Khoa Kỹ thuật công nghiệp, Trường Cao đẳng Thái Nguyên chủ biên năm 2022. Tài liệu được ban hành kèm theo Quyết định số 688/QĐ-CĐTN ngày 10 tháng 12 năm 2021 của Hiệu trưởng Trường Cao đẳng Thái Nguyên. Giáo trình có thời lượng đào tạo 2 tín chỉ (2/0 lý thuyết/thực hành), được thiết kế thuộc khối mô đun cơ sở nghề bắt buộc trong chương trình đào tạo trình độ trung cấp chuyên ngành Điện công nghiệp và dân dụng. Về mặt vị trí đào tạo, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung và các mô đun cơ sở bao gồm Khí cụ điện và Vẽ kỹ thuật điện.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học hệ thống kiến thức tổng quát về kỹ thuật đo lường, cấu tạo, nguyên lý hoạt động của các dụng cụ đo lường điện và các loại cảm biến công nghiệp; rèn luyện kỹ năng phân tích sơ đồ cấu trúc thiết bị đo, tính toán sai số, sử dụng thành thạo các máy đo thông dụng (đồng hồ vạn năng, ampe kìm, máy đo điện trở đất Tê-rô-mét) và thực hiện quy trình thí nghiệm, lắp đặt các mô đun cảm biến thực tế.

Cấu trúc giáo trình gồm 2 phần chính được phân chia thành 3 bài học có tính liên kết chặt chẽ: Bài 1 tập trung vào đại cương đo lường điện và các cơ cấu chỉ thị; Bài 2 khái quát về bản chất, phân loại và ứng dụng của cảm biến; Bài 3 đi sâu vào các loại cảm biến thông dụng và quy trình thực hành lắp đặt. Điểm đặc thù của bài giảng là việc tích hợp chặt chẽ giữa lý thuyết cơ sở với các mô hình thiết bị thực hành và mô đun thí nghiệm hiện có tại cơ sở đào tạo.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình triển khai khối kiến thức qua 3 bài học mang tính tuần tự và bổ trợ logic:

  • Bài 1: Đại cương về đo lường điện (MĐ 12 - 01): Trình bày khái niệm cơ bản về quá trình đo lường ($X = A \cdot X_0$), phân loại đại lượng điện tác động (dòng điện, điện áp, công suất, điện năng) và đại lượng điện thụ động (điện trở, điện cảm, điện dung); phương pháp đo trực tiếp và gián tiếp; sơ đồ cấu trúc 3 khối của thiết bị đo (Chuyển đổi sơ cấp – Mạch đo – Cơ cấu chỉ thị). Khảo sát bản chất sai số hệ thống, sai số ngẫu nhiên, công thức tính sai số tuyệt đối $\Delta X = X - X_1$, sai số tương đối $\gamma%$, sai số quy đổi $\gamma_{qđ}% = (\Delta X / X_m) \cdot 100%$ và hệ số sử dụng thang đo $K_d = X / X_m$. Phân tích chi tiết 4 cơ cấu chỉ thị cơ bản: cơ cấu từ điện ($\alpha = \frac{S_I}{D} I$), cơ cấu điện từ ($M_q = \frac{1}{2} I^2 \frac{dL}{d\alpha}$), cơ cấu điện động ($M_q = I_1 I_2 \frac{dM}{d\alpha}$) và cơ cấu cảm ứng ($M_q = C \cdot f \cdot \Phi_1 \Phi_2 \sin\psi$). Hướng dẫn chi tiết cấu tạo, công dụng và quy trình đo của đồng hồ vạn năng (VOM), ampe kìm và máy đo điện trở tiếp đất Tê-rô-mét Kyoritsu 4105A. Cung cấp 34 câu hỏi trắc nghiệm củng cố kiến thức.
  • Bài 2: Khái quát về cảm biến và ứng dụng (MĐ 12 - 02): Định nghĩa cảm biến là thiết bị chuyển đổi đại lượng không điện $m$ thành tín hiệu điện $s$ theo hàm truyền đạt $s = f(m)$, kỹ thuật tuyến tính hóa từng đoạn; sơ đồ hệ thống đo lường điều khiển phối ghép vi điều khiển và máy tính (PC); sơ đồ cấu trúc cảm biến thông minh. Thiết lập bảng phân loại cảm biến theo nguyên lý chuyển đổi (vật lý, hóa học, sinh học), theo dạng kích thích (âm thanh, điện, từ, cơ, quang, nhiệt, bức xạ), theo tính năng kỹ thuật, theo phạm vi ứng dụng và theo mô hình mạch thay thế (cảm biến tích cực có nguồn và cảm biến thụ động không nguồn). Khảo sát các ví dụ ứng dụng thực tế trong sinh hoạt dân dụng và các dây chuyền sản xuất công nghiệp (đóng gói, dầu mỏ, kiểm tra vị trí sản phẩm, công nghệ mạ, máy hàn thanh thép, thang máy, chế biến gỗ, đo mức chất lỏng).
  • Bài 3: Các loại cảm biến thông dụng (MĐ 12 - 03): Phân tích sâu nguyên lý vật lý, cấu tạo cơ khí, sơ đồ mạch và hướng dẫn thực hành lắp đặt trên mô đun cho từng chủng loại cảm biến: Cảm biến nhiệt (cấu tạo gồm 2 dây kim loại đầu nóng/lạnh, phụ chất alumina mịn, ống gốm cách điện, bộ chuyển đổi 4-20mA; phân loại mạch kết nối 2 dây, 3 dây, 4 dây; mô đun điều khiển nhiệt độ ON/OFF dùng can nhiệt K, J, R, S kết hợp bộ gia nhiệt điện trở 0-24VDC); Cảm biến tiệm cận (loại cảm ứng từ Shielded/Un-shielded và loại cảm ứng điện dung; mô đun thực hành cảm biến tiệm cận điện từ hình trụ ngõ ra PNP, nguồn 12-24VDC, phát hiện khoảng cách 5mm qua đĩa quay mang vật từ tính 0-30 vòng/phút); Cảm biến kiểu phản xạ; Cảm biến hồng ngoại; Cảm biến khói; Cảm biến đo áp suất.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết thông qua:

  • Lý thuyết đo lường học và sai số: Nguyên lý phân loại sai số hệ thống (do chế tạo, khắc vạch, nguồn pin) và sai số ngẫu nhiên (nhiệt độ môi trường, góc đặt mắt đọc vuông góc); nguyên tắc lựa chọn thang đo để $K_d \to 1$ nhằm cực tiểu hóa sai số.
  • Nguyên lý biến đổi điện từ trường: Lực tác dụng của từ trường lên khung dây mang dòng điện (cơ cấu từ điện); tương tác từ hóa giữa các lá thép non trong lòng cuộn dây (cơ cấu điện từ); tương tác giữa hai cuộn dây mang dòng (cơ cấu điện động); hiện tượng dòng điện xoáy Fuco và mômen quay do tương tác từ thông lệch pha trên đĩa nhôm (cơ cấu cảm ứng).
  • Lý thuyết cảm biến và hàm truyền: Mối quan hệ giữa kích thích đầu vào và đáp ứng đầu ra, phân biệt cơ chế tự phát sinh sức điện động (cảm biến tích cực) và cơ chế biến đổi thông số $R, L, C$ (cảm biến thụ động).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thao tác chuẩn xác các phép đo đại lượng điện (điện áp AC/DC, dòng điện DC, điện trở, tần số, điện năng); thực hiện quy trình kiểm tra chất lượng và xác định cực tính linh kiện bán dẫn (Điốt, LED, Transistor NPN/PNP); thao tác đo dòng điện xoay chiều lớn bằng ampe kìm; vận hành máy đo Kyoritsu 4105A để kiểm tra điện áp đất ($<10\text{V}$) và điện trở tiếp đất chống sét theo tiêu chuẩn kỹ thuật ($<10\Omega$).
  • Kỹ năng phân tích: Đọc và phân tích sơ đồ cấu trúc mạch đo; tính toán và xử lý sai số của phép đo; phân tích nguyên nhân hư hỏng của mạch điện qua kết quả đo thông mạch, chạm vỏ; so sánh ưu nhược điểm của các cơ cấu chỉ thị kim và các phương thức kết nối dây cảm biến (2 dây, 3 dây, 4 dây).
  • Kỹ năng thực nghiệm: Đấu nối các mô đun cảm biến (nhiệt độ, tiệm cận) lên khung gá theo sơ đồ nguyên lý; cài đặt tham số cho bộ điều khiển nhiệt độ hiển thị LED 7 đoạn; hiệu chỉnh biến trở để thay đổi tốc độ động cơ và giám sát trạng thái tải đầu ra PNP.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp tiếp cận sư phạm kỹ thuật nghề nghiệp, kết hợp chặt chẽ giữa việc giảng giải lý thuyết cơ sở và hướng dẫn thao tác thực hành trực quan theo từng bước (step-by-step procedures). Kiến thức lý thuyết về các định luật vật lý và công thức giải tích luôn đi kèm các ví dụ tính toán cụ thể (như ví dụ tính sai số tuyệt đối, sai số tương đối, sai số quy đổi khi dùng Ampemét đo dòng điện $5\text{A}$, hay ví dụ tính điện trở qua hệ số nhân thang đo VOM).

Hệ thống bài tập và thực hành được thiết kế đa dạng:

  • Bài tập trắc nghiệm và câu hỏi củng cố: Cung cấp 34 câu hỏi trắc nghiệm khách quan cuối Bài 1 bao quát toàn bộ khái niệm đại lượng điện, phân tích sai số, đặc tính kỹ thuật của 4 cơ cấu chỉ thị và các quy tắc sử dụng máy đo; cùng hệ thống câu hỏi tự luận cuối Bài 2 yêu cầu vẽ sơ đồ khối cảm biến thông minh và phân loại cảm biến.
  • Quy trình thực hành định chuẩn: Trình bày chi tiết từng bước thực hiện cho các tác vụ kỹ thuật cụ thể: quy trình 5 bước đo điện trở trên VOM; quy trình 2 lần đảo que đo xác định cực Anốt/Catốt của Điốt và xác định chân Base/Collector/Emitter của Transistor; quy trình 4 bước kiểm tra pin, đóng cọc tiếp đất phụ (cách điểm đo 5–10m), kiểm tra điện áp đất và đọc trị số điện trở đất trên máy Kyoritsu 4105A.
  • Thực hành trên mô hình mô phỏng: Hướng dẫn đấu nối mô đun cảm biến nhiệt độ với nguồn $220\text{VAC}/24\text{VDC}$ và bộ gia nhiệt điện trở; đấu nối cảm biến tiệm cận ngõ ra PNP với động cơ DC điều chỉnh tốc độ từ 0–30 vòng/phút.

Phương pháp đánh giá kết quả học tập dựa trên việc kiểm tra mức độ nắm vững lý thuyết qua bộ câu hỏi trắc nghiệm, kết hợp đánh giá thao tác thực hành đấu nối mạch điện an toàn, kỹ năng đọc thang đo chính xác và tác phong công nghiệp. Người học tự học thông qua việc đối chiếu kết quả bài tập trắc nghiệm và rèn luyện các bước đo kiểm theo bảng chỉ dẫn.

Điểm nổi bật và cập nhật (250-300 từ)

Bài giảng có những điểm cập nhật và liên kết thực tiễn rõ nét so với các tài liệu đo lường thuần túy:

  • Cập nhật cấu trúc hệ thống đo lường hiện đại: Bên cạnh việc trình bày các cơ cấu chỉ thị cơ điện kinh điển, giáo trình mở rộng sang sơ đồ nguyên tắc của hệ thống đo lường và điều khiển tự động ghép nối máy tính (PC) và vi điều khiển (Microcontroller), cập nhật sơ đồ cấu trúc của cảm biến thông minh (Smart Sensor) tích hợp bộ chuyển đổi và giao diện số.
  • Chuẩn hóa thiết bị thực hành công nghiệp: Tài liệu đưa vào hướng dẫn trực tiếp các thiết bị đo kiểm đang lưu hành phổ biến trên thị trường như máy đo điện trở đất chuyên dụng Kyoritsu 4105A, mô tả chi tiết từ sơ đồ cấu tạo mặt ngoài (màn hình LCD, đèn LED chỉ thị, nút PRESS TO TEST, cọc tiếp đất phụ 8, dây đo cá sấu 10) đến các ngưỡng tiêu chuẩn kỹ thuật an toàn điện (điện áp đất $<10\text{V}$, điện trở tiếp đất chống sét theo TCVN $<10\Omega$).
  • Tích hợp công nghệ cảm biến nhiệt và tiệm cận tiêu chuẩn: Trình bày chi tiết các chuẩn can nhiệt công nghiệp như loại K, J, L, T, R, S; phương pháp đấu nối 3 dây và 4 dây để triệt tiêu ảnh hưởng điện trở dây dẫn; phân tích đặc tính cảm biến tiệm cận điện cảm chống nhiễu loại Shielded và Un-Shielded cùng dạng ngõ ra PNP.
  • Gắn kết với quy trình sản xuất thực tế: Dẫn chứng hình ảnh và phân tích ứng dụng của cảm biến trong dây chuyền đóng gói tự động, công nghiệp khai thác dầu mỏ, kiểm tra phôi thép trước khi cấp vào máy hàn, kiểm soát vị trí cabin thang máy, đo mức chất lỏng trong bồn chứa và hệ thống giám sát nhiệt ẩm nhà kính.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học mục tiêu: Giáo trình được biên soạn chuyên biệt cho học sinh hệ trung cấp và sinh viên cao đẳng ngành Điện công nghiệp và dân dụng; đồng thời có thể sử dụng làm tài liệu học tập, tham khảo cho người học thuộc các ngành kỹ thuật liên quan như Cơ điện tử, Tự động hóa công nghiệp, Kỹ thuật lắp đặt điện và Điều khiển thiết bị.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức văn hóa cơ bản, các môn học chung và đặc biệt phải có kiến thức nền tảng từ hai mô đun cơ sở nghề là Khí cụ điện (hiểu về tiếp điểm, rơle, cuộn hút) và Vẽ kỹ thuật điện (đọc và phân tích sơ đồ nguyên lý mạch điện).
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là bài giảng chuẩn hóa theo Quyết định số 688/QĐ-CĐTN, làm căn cứ để giảng viên xây dựng đề cương chi tiết, kế hoạch bài giảng 2 tín chỉ, thiết kế các phiếu hướng dẫn thực hành và ngân hàng đề thi trắc nghiệm - thực hành.
  • Kỹ thuật viên và người tự học: Cán bộ kỹ thuật vận hành, thợ điện công nghiệp tại các nhà máy có thể sử dụng giáo trình như tài liệu tra cứu nhanh về quy trình an toàn đo kiểm điện trở đất, phương pháp sử dụng đồng hồ vạn năng kiểm tra linh kiện bán dẫn và nguyên lý căn chỉnh các loại cảm biến công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?
Tài liệu được biên soạn phục vụ trực tiếp cho học sinh hệ trung cấp và sinh viên cao đẳng chuyên ngành Điện công nghiệp và dân dụng, các ngành kỹ thuật cơ điện, cùng kỹ thuật viên cần nắm vững quy trình đo lường điện và sử dụng cảm biến trong sản xuất.

2. Cần trang bị những kiến thức nền tảng nào trước khi học mô đun này?
Người học cần hoàn thành các môn học chung và hai mô đun cơ sở nghề bắt buộc là Khí cụ điện và Vẽ kỹ thuật điện để có khả năng đọc sơ đồ đấu nối và hiểu nguyên lý điều khiển thiết bị điện.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết đo lường truyền thống là gì?
Giáo trình kết hợp đồng thời giữa lý thuyết cơ cấu chỉ thị kim truyền thống với kỹ thuật cảm biến hiện đại, tích hợp hướng dẫn sử dụng các thiết bị thực tế tại hiện trường (VOM, Ampe kìm, Tê-rô-mét Kyoritsu 4105A) và gắn trực tiếp với các mô đun thực hành thí nghiệm.

4. Làm thế nào để tự học giáo trình đạt hiệu quả cao nhất?
Người học nên nghiên cứu kỹ phần lý thuyết cơ sở của từng bài, tự làm và kiểm tra lại 34 câu hỏi trắc nghiệm củng cố kiến thức ở Bài 1, sau đó bám sát các bước hướng dẫn quy trình thực hành từng bước để thực hiện thao tác đo kiểm trên thiết bị thực tế.

5. Giáo trình có những tài liệu và mô hình bổ trợ nào đi kèm?
Tài liệu cung cấp hệ thống sơ đồ nguyên lý mạch đo, bảng phân loại cảm biến, hình ảnh nhận diện linh kiện, sơ đồ đấu nối của các mô đun thực hành cảm biến nhiệt độ và tiệm cận, cùng danh mục tài liệu tham khảo chuyên ngành.

Kết luận (150 từ)

Bài giảng Cảm biến đo lường và thiết bị đo (MĐ 12) của Trường Cao đẳng Thái Nguyên là tài liệu học thuật thể hiện đầy đủ cấu trúc của một mô đun cơ sở nghề thuộc khối ngành kỹ thuật điện. Giá trị cốt lõi của bài giảng nằm ở tính hệ thống, việc gắn kết chặt chẽ giữa lý thuyết vật lý về sai số, cơ cấu đo điện cơ với công nghệ cảm biến và quy trình vận hành thiết bị đo thực tế.

Lộ trình học tập được thiết lập khoa học: bắt đầu từ việc nắm vững bản chất phép đo, xử lý sai số và thành thạo các máy đo hiện trường (Bài 1), tiếp cận tư duy hệ thống đo lường điều khiển phối ghép máy tính và phân loại cảm biến (Bài 2), đến việc thuần thục kỹ năng đấu nối, thí nghiệm và lắp đặt các mô đun cảm biến chuyên dụng (Bài 3). Để củng cố và mở rộng kiến thức, người học nên kết hợp tra cứu các tài liệu tham khảo chuyên ngành đo lường điện và hướng dẫn kỹ thuật của nhà sản xuất thiết bị đo.
