THƯ MỤC HỌC THUẬT VÀ PHÂN TÍCH NỘI DUNG GIÁO TRÌNH KỸ THUẬT ĐIỆN

Tổng quan về giáo trình (250-300 từ)

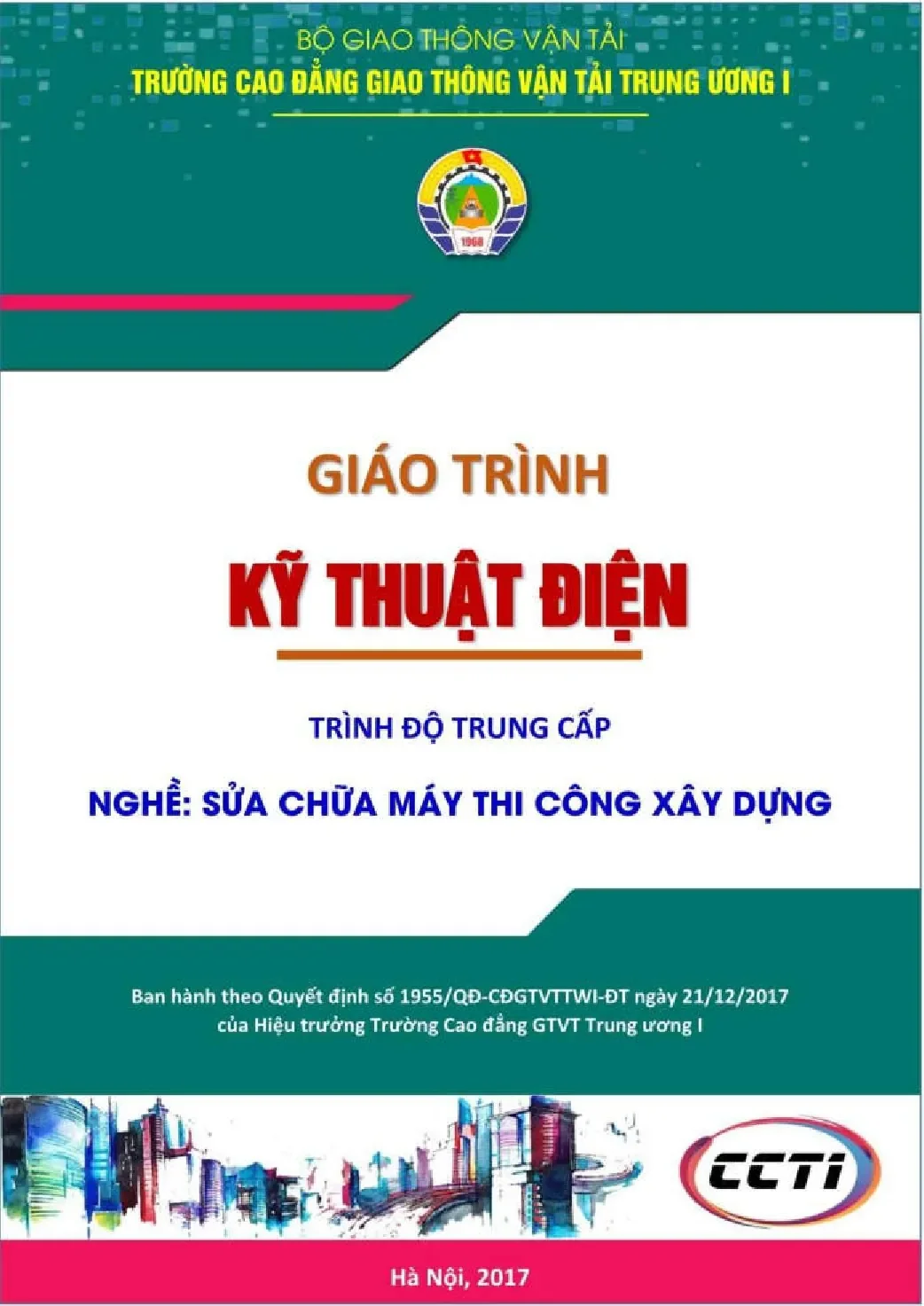

Giáo trình Kỹ thuật điện được ban hành chính thức theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT ngày 21/12/2017 của Hiệu trưởng Trường Cao đẳng Giao thông Vận tải Trung ương I. Môn học đóng vai trò là học phần kỹ thuật cơ sở bắt buộc trong khung chương trình đào tạo trình độ Trung cấp nghề cho ngành Sửa chữa máy thi công xây dựng, đồng thời cung cấp kiến thức nền tảng áp dụng trong lĩnh vực Công nghệ Ô tô.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học:

  • Trình bày được khái niệm, nguyên lý sản sinh suất điện động xoay chiều, dòng điện một chiều và các định luật mạch điện cơ bản.
  • Tính toán các đại lượng đặc trưng của dòng điện xoay chiều, giải thích ý nghĩa hệ số công suất $\cos\varphi$ và các biện pháp kỹ thuật nâng cao hệ số công suất.
  • Phân tích cấu tạo, nguyên lý làm việc của máy phát điện, động cơ điện (đặc biệt là động cơ không đồng bộ ba pha và phương pháp đảo chiều quay), máy biến áp và các khí cụ điều khiển – bảo vệ.
  • Giải thích sơ đồ đấu nối hệ thống điện ba pha (hình sao, hình tam giác), sơ đồ điều khiển truyền động điện và phân tích hiện tượng, nguyên nhân hư hỏng cơ bản của máy điện trong thực tế ngành nghề.

Cấu trúc giáo trình được xây dựng theo chương trình khung của Tổng cục Dạy nghề (nay là Tổng cục Giáo dục nghề nghiệp), sắp xếp tuần tự 5 chương từ lý thuyết mạch đại cương đến máy điện và khí cụ điều khiển. Điểm đặc thù của tài liệu là việc kết hợp chặt chẽ giữa lý thuyết định lượng với các quy ước ký hiệu đầu cực theo tiêu chuẩn Việt Nam, Nga, Mỹ và sơ đồ lắp đặt thực tế trên máy thi công cơ giới.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và tiến trình nội dung

Tiến trình học thuật của giáo trình được triển khai qua 5 chương chuyên đề:

  • Chương 1: Đại cương về dòng điện (trang 1-25): Xây dựng cơ sở lý thuyết mạch một chiều (DC) và xoay chiều (AC). Khảo sát nguyên lý cảm ứng điện từ ($e = Blv$), định luật Ôm toàn mạch ($I = \frac{E}{R_0 + R_d + R_t}$), hệ định luật Kirchhoff 1 ($\sum I = 0$) và Kirchhoff 2 ($\sum RI = \sum E$). Thiết lập mô hình mạch thay thế chứa các thông số lý tưởng ($R, L, C, M$). Trình bày dòng điện hình sin ($x(t) = X_m \sin(\omega t + \psi)$), tần số công nghiệp $50\text{ Hz}$ ($\omega = 314\text{ rad/s}, T = 0{,}02\text{ s}$), biểu diễn véc-tơ quay. Định nghĩa ba loại công suất: tác dụng $P = UI\cos\varphi$, phản kháng $Q = UI\sin\varphi$, biểu kiến $S = UI = \sqrt{P^2 + Q^2}$ và phương pháp bù tụ song song $Q_C = -P(\tan\varphi_1 - \tan\varphi_2)$. Khảo sát hệ thống xoay chiều ba pha đối xứng ($AX, BY, CZ$), quan hệ giữa đại lượng dây và pha trong đấu nối hình sao ($I_d = I_p, U_d = \sqrt{3}U_p$) và đấu nối hình tam giác ($U_d = U_p, I_d = \sqrt{3}I_p$).
  • Chương 2: Máy phát điện (trang 26-32): Phân loại máy phát điện DC (kích từ độc lập, song song) và máy phát AC (đồng bộ, không đồng bộ). Phân tích kết cấu Stator, Rotor, cổ góp, chổi than đồng - grafit; các đại lượng định mức ($P_{đm}, U_{đm}, I_{đm}, n_{đm}$); sơ đồ lắp đặt máy phát dự phòng ba pha phối hợp lưới điện quốc gia qua cầu dao đảo chiều.
  • Chương 3: Động cơ điện (trang 33-41): Khảo sát động cơ DC với lực điện từ $F = B I l$, mômen điện từ $M = K_M \Phi I_u$ và công suất điện từ $P_{đt} = \omega M$. Phân tích động cơ AC một pha (nguyên lý từ trường đập mạch) và động cơ không đồng bộ ba pha (stator ba pha AX, BY, CZ, rotor lồng sóc/dây quấn, tốc độ đồng bộ $n_1 = 60f/p$, hệ số trượt $s = \frac{n_1 - n}{n_1}$ với giá trị định mức $0{,}02 \div 0{,}06$).
  • Chương 4: Máy biến áp (trang 42-48): Trình bày cấu tạo mạch từ (trụ T, gông G bằng thép kỹ thuật điện dày $0{,}3 \div 1{,}0\text{ mm}$ phủ sơn cách điện), cuộn dây đồng/nhôm, thùng dầu cách điện - tản nhiệt. Phân tích nguyên lý MBA một pha ($U_1/U_2 \approx W_1/W_2 = k$) và 4 tổ đấu dây của MBA ba pha ($Y/Y, Y/\Delta, \Delta/\Delta, \Delta/Y$) cùng công thức xác định tỷ số biến áp dây $a_d$.
  • Chương 5: Khí cụ điều khiển và bảo vệ mạch điện (Mã số: MH 07-05) (trang 49-63): Công dụng, phân loại, cấu tạo và thông số kỹ thuật của khí cụ đóng cắt (cầu dao, áptômát dập hồ quang khí, công tắc, nút ấn, công tắc tơ điện từ) và khí cụ bảo vệ (cầu chì dây chảy, rơ le điện từ, rơ le nhiệt thanh kim loại kép). Trình bày sơ đồ điều khiển truyền động hệ máy phát – động cơ ($F - Đ$) điều chỉnh tốc độ qua biến trở kích từ $R_{ktF}, R_{ktĐ}$ và sơ đồ mạch khởi động từ đơn/kép có tiếp điểm tự giữ và khóa liên động chống ngắn mạch pha.

Kiến thức nền tảng và kỹ năng phát triển

  • Kiến thức nền tảng: Dựa trên lý thuyết trường điện từ của Faraday và Lentz, giải tích mạch điện tuyến tính ở chế độ xác lập (đại số phức, đồ thị véc-tơ), lý thuyết chuyển hóa năng lượng điện – cơ và các nguyên lý bảo vệ quá tải, ngắn mạch trong mạng điện hạ áp.
  • Kỹ năng phát triển: Người học phát triển năng lực tính toán thông số mạch điện (áp, dòng, công suất, tụ bù), đọc và phân tích sơ đồ nguyên lý điện động lực/điều khiển, thao tác đấu nối mạch ba pha, lựa chọn thiết bị đóng cắt – bảo vệ phù hợp với phụ tải công nghiệp.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình sư phạm tích hợp lý thuyết kỹ thuật cơ sở với thực hành nghề nghiệp theo quy định của Tổng cục Dạy nghề. Tiến trình bài giảng được thiết kế từ bản chất vật lý (chuyển động của hạt mang điện, tương tác từ trường) đến mô hình hóa toán học (phương trình vi phân điện áp trên điện cảm $u_L = L \frac{di}{dt}$, điện dung $i_C = C \frac{du_C}{dt}$, công thức định luật Ôm và Kirchhoff), sau đó chuyển giao trực tiếp sang cấu tạo cơ khí và sơ đồ mạch thực nghiệm.

Phương pháp sư phạm dựa trên hệ thống bài tập tính toán mẫu có lời giải chi tiết:

  • Tính toán điện áp phân nhánh và dòng điện nút theo định luật Kirchhoff 1 và Kirchhoff 2 (ví dụ tại nút A với các nguồn $E_1, E_2$ và điện trở $R_1, R_2, R_3$).
  • Xác định điện áp dây, điện áp pha và dòng điện trong mạng ba pha đối xứng tải hình sao ($U_d = \sqrt{3} U_p = 380\text{ V}$) và tải hình tam giác ($I_d = \sqrt{3} I_p = 20\text{ A}$).
  • Tính dung lượng tụ bù công suất phản kháng $Q_C = -P(\tan\varphi_1 - \tan\varphi_2)$ để cải thiện hệ số $\cos\varphi$.

Về thực hành và vận hành hệ thống, giáo trình cung cấp các sơ đồ lắp ráp tiêu chuẩn gồm:

  • Sơ đồ chuyển đổi nguồn điện máy phát dự phòng và điện lưới quốc gia qua hệ thống cầu dao đảo pha hoặc áptômát.
  • Sơ đồ mạch điều khiển động cơ một chiều khống chế theo dòng điện qua rơ le dòng điện $RI$ và rơ le khóa $RK$.
  • Sơ đồ mạch khởi động từ đơn (gồm nút ấn $M, D$, công tắc tơ $K$, tiếp điểm tự giữ $K_4$, rơ le nhiệt $1RN, 2RN$) và mạch khởi động từ kép đảo hai trong ba pha cấp vào stator để đổi chiều quay động cơ ba pha.

Hệ thống đánh giá được chuẩn hóa qua 20 câu hỏi ôn tập tổng hợp cuối môn học, bao quát 4 nhóm tiêu chí: kiến thức mạch điện, nguyên lý máy điện, đặc tính khí cụ điện và kỹ năng đọc hiểu/vẽ sơ đồ mạch điện ứng dụng. Hướng dẫn tự học yêu cầu người học tự giải lại các bài tập mẫu, đối chiếu ký hiệu quy ước và phân tích nguyên lý khóa liên động trước khi thao tác trên mô hình xưởng thực hành.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình sở hữu các đặc điểm kỹ thuật và cập nhật gắn liền với thực tiễn sản xuất:

  • Tính pháp lý và chuẩn mực đào tạo: Nội dung được biên soạn chuẩn hóa theo khung chương trình Tổng cục Dạy nghề ban hành năm 2012 và Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT năm 2017 của Trường Cao đẳng GTVT Trung ương I, đảm bảo tính thống nhất trong hệ thống giáo dục nghề nghiệp quốc gia.
  • Hệ thống ký hiệu kỹ thuật đa tiêu chuẩn: Tài liệu cung cấp bảng đối chiếu ký hiệu đầu dây máy phát điện một chiều theo 3 tiêu chuẩn phổ biến trong ngành máy công trình và ô tô: Việt Nam ($FA, KT, M, A$), Nga ($Я, Ш, М, B$) và Mỹ ($A/\text{GEN}, F, \text{GRD}, \text{BAT}$). Điều này giúp người học xử lý trực tiếp các tài liệu kỹ thuật của nhiều hãng sản xuất thiết bị khác nhau.
  • Tích hợp ứng dụng máy thi công và công nghệ ô tô: Phân tích các hiện tượng kỹ thuật đặc thù như sự phát sinh tia lửa điện tại cổ góp - chổi than ở nhiệt độ cao ($150^\circ\text{C} \div 180^\circ\text{C}$); yêu cầu kỹ thuật của máy phát điện trên ô tô (tự động nạp điện cho ắc quy khi điện áp máy phát lớn hơn điện áp ắc quy và tự động ngắt khi điện áp thấp hơn); cấu tạo hộp đấu dây chống thời tiết ngoài trời.
  • Mô hình truyền động công nghiệp chuyên sâu: Trình bày chi tiết hệ thống truyền động $F - Đ$ (Máy phát – Động cơ), giải thích nguyên lý điều chỉnh tốc độ động cơ DC trong phạm vi rộng bằng cách phối hợp thay đổi điện áp phần ứng $U_u$ và từ thông kích từ $\Phi$.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Kỹ thuật điện được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo kỹ thuật:

  • Sinh viên và học viên học nghề: Học sinh, sinh viên năm thứ nhất và năm thứ hai trình độ Trung cấp, Cao đẳng nghề thuộc các chuyên ngành Sửa chữa máy thi công xây dựng, Công nghệ Ô tô, Cơ khí máy công trình và Kỹ thuật truyền động điện.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức Vật lý đại cương phần Điện học – Từ học ở bậc trung học phổ thông hoặc bổ túc nghề (khái niệm dòng điện, hiệu điện thế, định luật cảm ứng điện từ), cùng các kiến thức toán học cơ bản về lượng giác, phương trình đại số tuyến tính và véc-tơ hình học.
  • Giảng viên chuyên ngành: Giảng viên sử dụng giáo trình làm đề cương giảng dạy lý thuyết, xây dựng giáo án tích hợp, thiết kế bài tập tính toán mạch điện và ngân hàng đề thi kết thúc mô-đun môn học Kỹ thuật điện.
  • Cán bộ kỹ thuật và thợ sửa chữa: Tài liệu tra cứu thực tế cho thợ sửa chữa, kỹ thuật viên tại các xưởng bảo dưỡng máy xây dựng, trạm sửa chữa ô tô và công trường thi công cần chuẩn hóa phương pháp đọc sơ đồ mạch, kiểm tra máy điện và khắc phục sự cố khí cụ đóng cắt.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề ngành Sửa chữa máy thi công xây dựng, Công nghệ Ô tô, cùng công nhân kỹ thuật cần củng cố lý thuyết và kỹ năng thực hành mạch điện xưởng cơ giới.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức vật lý đại cương về điện học, từ học cơ bản (hiện tượng cảm ứng điện từ, quy tắc bàn tay trái, bàn tay phải) và các phép toán lượng giác, hàm số hình sin, giải hệ phương trình bậc nhất.

3. Điểm khác biệt so với các giáo trình kỹ thuật điện khác?

Giáo trình tập trung trực tiếp vào các thiết bị thực tế của máy xây dựng và ô tô; cung cấp bảng quy chuẩn ký hiệu đầu dây quốc tế (Việt Nam, Nga, Mỹ); phân tích hiện tượng tiếp xúc chổi than - cổ góp và cấu trúc mạch điều khiển máy phát - động cơ ($F - Đ$).

4. Làm sao để tự học hiệu quả?

Người học nên bám sát tiến trình: đọc lý thuyết từng chương, giải lại các bài tập mẫu về định luật Kirchhoff và mạch ba pha, phân tích nguyên lý đóng cắt trên các sơ đồ hình vẽ, sau đó tự trả lời hệ thống 20 câu hỏi ôn tập tổng hợp ở cuối tài liệu.

5. Có tài liệu bổ trợ nào được trích dẫn kèm theo?

Giáo trình kế thừa và trích dẫn các tài liệu tham khảo chính thức gồm:

  1. Khoa Cơ khí (2004), Giáo trình Kỹ thuật điện, Trường CĐ Nghề Cơ khí Nông nghiệp.
  2. Tổng cục Dạy nghề (2012), Giáo trình Kỹ thuật điện, Tổng cục Dạy nghề.
  3. Lê Thị Thanh Hoàng (2008), Giáo trình Kỹ thuật điện, NXB ĐHQG TP. Hồ Chí Minh.
  4. TS. Đặng Văn Hào, PGS.TS. Lê Văn Doanh (2010), Giáo trình Kỹ thuật điện, NXB Giáo dục.
  5. Hoàng Ngọc Văn (1999), Giáo trình Điện tử, ĐH Sư phạm Kỹ thuật TP.HCM / NXB ĐHQG TP.HCM.
  6. Lê Thị Hồng Thắm (2009), Giáo trình Kỹ thuật Điện tử, TP. Hồ Chí Minh.

Kết luận (150 từ)

Giáo trình Kỹ thuật điện (Trường Cao đẳng Giao thông Vận tải Trung ương I, 2017) là tài liệu học thuật hoàn chỉnh, cung cấp hệ thống kiến thức từ giải tích mạch điện cơ bản (DC, AC một pha và ba pha), cấu tạo – nguyên lý vận hành của máy điện (máy phát, động cơ, máy biến áp) đến sơ đồ khí cụ điều khiển và bảo vệ mạch điện công nghiệp.

Lộ trình học tập đề xuất:

  1. Làm chủ lý thuyết mạch và kỹ năng giải tích đại lượng điện ở Chương 1.
  2. Nắm vững cấu tạo, đặc tính định mức và nguyên lý làm việc của máy điện ở Chương 2, 3, 4.
  3. Ứng dụng đọc hiểu, lắp đặt và kiểm tra an toàn các mạch điều khiển truyền động, bảo vệ hệ thống ở Chương 5.

Tài liệu là cơ sở học tập tiêu chuẩn cho sinh viên khối ngành kỹ thuật giao thông vận tải và cơ khí máy công trình.
