Tổng quan về giáo trình

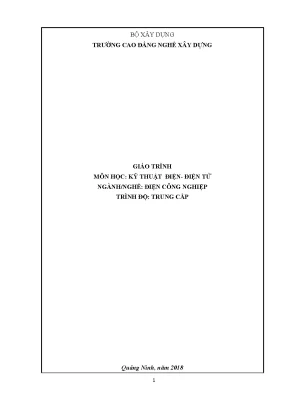

Giáo trình môn học: Kỹ thuật Điện - Điện tử được biên soạn bởi Trường Cao đẳng Nghề Xây dựng (thuộc Bộ Xây dựng, xuất bản tại Quảng Ninh năm 2018), được thiết kế làm học phần cơ sở chuyên nghiệp cho ngành/nghề Điện công nghiệp ở trình độ Trung cấp, đồng thời đóng vai trò tài liệu kỹ thuật nền tảng cho các bậc đào tạo kỹ thuật ứng dụng liên quan. Trong cấu trúc chương trình đào tạo, môn học nằm ở giai đoạn khối kiến thức cơ sở ngành, cung cấp toàn bộ nguyên lý phân tích mạch, an toàn lao động và đặc tính linh kiện trước khi người học tiếp cận các môn học chuyên sâu như Truyền động điện, Cung cấp điện hay Trang bị điện công nghiệp.

Mục tiêu học tập (learning outcomes) của giáo trình được xác định cụ thể trên ba trục:

  • Kiến thức: Trình bày chính xác các nguyên tắc, tiêu chuẩn quy chuẩn kỹ thuật an toàn điện; phân tích bản chất sinh lý học của tai nạn điện; giải thích các định luật cơ bản của mạch điện một chiều và xoay chiều; nhận diện cấu tạo, ký hiệu, phân loại và thông số kỹ thuật của linh kiện điện tử thụ động.
  • Kỹ năng: Tính toán và giải mạch điện bằng các phương pháp định luật Ohm, Kirchhoff, Joule - Lentz; tính toán dung lượng tụ bù để nâng cao hệ số công suất $\cos\varphi$; đọc mã 4 vạch màu điện trở; tính toán ghép nối linh kiện; thực hiện đúng quy trình cấp cứu nạn nhân điện giật và thiết lập các biện pháp an toàn nối đất, nối trung tính.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, chuẩn xác, tuân thủ nghiêm ngặt các quy định an toàn kỹ thuật trong môi trường lắp đặt và vận hành thiết bị điện.

Cấu trúc giáo trình gồm 3 chương trọng tâm: Chương 1 (An toàn điện), Chương 2 (Mạch điện), Chương 3 (Linh kiện điện tử). Giáo trình tiếp cận nội dung theo tiến trình logic: từ quy chuẩn an toàn thực hành, phân tích định lượng lý thuyết mạch, đến nhận diện cấu trúc vật lý của linh kiện. Điểm đặc sắc của tài liệu là việc trích xuất và tích hợp trực tiếp Quy chuẩn Kỹ thuật Quốc gia về an toàn điện (kèm theo Quyết định số 12/2008/QĐ-BCT của Bộ Công Thương), các số liệu thực nghiệm y sinh về dòng điện qua tim và phương pháp giải tích mạch kết hợp đồ thị vectơ trực quan.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

  • Chương 1: An toàn điện Nội dung tập trung phân tích tác dụng nhiệt, tác dụng kích thích lên hệ cơ và hệ thần kinh khi xảy ra tiếp xúc điện trực tiếp hoặc gián tiếp. Giáo trình lượng hóa các yếu tố nguy hiểm: giá trị dòng điện qua người ($I_{ng} \le 10\text{ mA}$ với dòng xoay chiều 50–60 Hz và $I_{ng} \le 50\text{ mA}$ với dòng một chiều là ngưỡng không nguy hiểm); cấu trúc điện trở cơ thể người ($R_1, C_1, R_2, R_3, C_3$ với lớp sừng dày 0,05–0,2 mm, giá trị tính toán tiêu chuẩn lấy $1000,\Omega$); sự xuyên thủng da bắt đầu từ điện áp 10–50V; phân lượng dòng điện qua tim theo trục cơ thể (chân – chân: $0,4%$; tay – tay: $3,3%$; tay trái – chân: $3,7%$; tay phải – chân: $6,7%$ – nguy hiểm nhất). Chương này thiết lập quy trình cấp cứu trong "5 phút vàng" (tách nguồn, hà hơi thổi ngạt 14–20 lần/phút, ép tim ngoài lồng ngực); hệ thống hóa Quy chuẩn Kỹ thuật Quốc gia về an toàn điện (Quyết định số 12/2008/QĐ-BCT) quy định khoảng cách đặt rào chắn, hành lang an toàn lưới điện từ hạ áp đến 500 kV, quy trình làm việc với máy phát, máy biến áp, động cơ điện, thiết bị đóng cắt, phòng ắc quy, cùng nguyên lý bảo vệ bằng nối đất tự nhiên/nhân tạo ($R_đ \le 4,\Omega$) và nối dây trung tính trong mạng 3 pha 4 dây.

  • Chương 2: Mạch điện Trình bày các khái niệm cơ bản về dòng điện ($i = \frac{dq}{dt}$), mật độ dòng ($\delta = \frac{I}{S}$), điện trở phụ thuộc nhiệt độ ($r = r_0[1 + \alpha(\theta - \theta_0)]$). Xây dựng hệ thống các định luật cốt lõi: định luật Ohm cho đoạn mạch ($I = \frac{U}{R}$) và toàn mạch ($I = \frac{E}{R + R_d + r_0}$); định luật Joule – Lentz tính nhiệt lượng ($Q = 0,24 I^2 R t$ calo); định luật Kirchhoff 1 ($\sum I = 0$) và Kirchhoff 2 ($\sum E = \sum IR$). Phần mạch xoay chiều một pha phân tích mối quan hệ biên độ và góc pha của dòng - áp trong nhánh thuần trở ($i, u$ đồng pha, $P = UI$), nhánh thuần cảm ($u$ vượt pha $i$ góc $90^\circ$, $X_L = \omega L = 2\pi f L$, công suất phản kháng $Q = I^2 X_L$), nhánh thuần dung ($i$ vượt pha $u$ góc $90^\circ$, $X_C = \frac{1}{\omega C} = \frac{1}{2\pi f C}$). Mạch $R-L-C$ nối tiếp được giải quyết qua tổng trở $Z = \sqrt{R^2 + (X_L - X_C)^2}$, góc lệch pha $\tan\varphi = \frac{X_L - X_C}{R}$, công suất biểu kiến $S = UI$ (VA/kVA), công suất tác dụng $P = UI\cos\varphi$, hiện tượng cộng hưởng nối tiếp ($X_L = X_C \Rightarrow I_{\max} = \frac{U}{R}$) và giải pháp kỹ thuật nâng cao hệ số công suất $\cos\varphi$ bằng tụ bù nối song song theo công thức: $$C = \frac{P}{\omega U^2}(\tan\varphi_1 - \tan\varphi_2)$$

  • Chương 3: Linh kiện điện tử cơ bản Cung cấp công dụng, cấu tạo và phân loại các linh kiện thụ động: điện trở hợp chất than, màng cacbon, dây quấn (quấn vi sai đảo chiều khử cảm ứng), màng kim loại (niken - crôm), oxit kim loại, biến trở và điện trở nhiệt (thermistor PTC/NTC với ứng dụng ổn định nhiệt trong y tế và công nghiệp). Trình bày bảng quy chuẩn 4 vạch màu để đọc trị số và sai số ($\pm 1%$ đến $\pm 20%$), nguyên tắc ghép nối tiếp ($R = \sum R_i$) và song song ($g = \sum g_i$). Phần tụ điện phân loại các dạng cấu trúc: tụ giấy, tụ mica, tụ gốm, tụ dầu, tụ biến đổi (tụ xoay không khí), tụ hóa (điện môi oxit nhôm từ dung dịch axit boric, có phân cực) và tụ điện phân ($0,1,\mu\text{F} - 4700,\mu\text{F}$, điện áp làm việc 10V–500V) kèm bảng thông số cấp chính xác.

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Lý thuyết chuyển dời có hướng của hạt mang điện trong các môi trường dẫn (kim loại, dung dịch điện phân, chất khí ion hóa); lý thuyết giải tích mạch điện tuyến tính ở chế độ dòng không đổi và chế độ xác lập điều hòa hình sin tần số công nghiệp 50 Hz.
  • Core principles: Nguyên lý cân bằng sức điện động và sụt áp theo mạch vòng kín; nguyên lý biến đổi điện năng thành nhiệt năng theo hiệu ứng Joule; nguyên lý chuyển hóa dòng điện chạm vỏ thành dòng ngắn mạch qua dây trung tính bảo vệ để kích hoạt khí cụ đóng cắt tự động.
  • Essential frameworks: Khung tiêu chuẩn an toàn điện kỹ thuật quốc gia (QCVN / Quyết định số 12/2008/QĐ-BCT); khung phân tích không gian vectơ Fresnel đối với các đại lượng dòng điện, điện áp và tam giác công suất ($P, Q, S$).

Kỹ năng phát triển

  • Technical skills: Khả năng thiết lập và giải hệ phương trình mạch điện bằng phương pháp dòng điện nhánh và dòng điện vòng; tính toán dung lượng tụ bù $C$; đọc chính xác thông số linh kiện theo bảng mã màu; đo kiểm tra điện trở cách điện thiết bị ($\ge 1,\text{k}\Omega/\text{V}$ cho mạng $<1000\text{V}$, $\ge 0,5,\text{M}\Omega$ cho thiết bị $\le 500\text{V}$).
  • Analytical skills: Kỹ năng phân tích đường đi dòng điện sự cố qua sơ đồ mạng nối đất TT, IT; đánh giá mức độ nguy hiểm của dòng điện chạy qua tim theo các vị trí tiếp xúc; tính toán sụt áp và tổn thất năng lượng khi hệ số $\cos\varphi$ suy giảm.
  • Practical competencies: Thao tác quy trình ngắt điện cô lập sự cố; thực hiện kỹ thuật sơ cứu nạn nhân bị điện giật tại chỗ (hà hơi thổi ngạt, ép tim ngoài lồng ngực); thực hiện thủ tục lập và kiểm tra phiếu công tác an toàn điện (đảm bảo tổ công tác $\ge 2$ người).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kết hợp giữa diễn giải lý thuyết định lượng và quy chuẩn hóa quy trình thực hành kỹ thuật. Mỗi chủ đề lý thuyết đều được bắt đầu từ định nghĩa bản chất vật lý, diễn giải toán học qua công thức giải tích, sau đó liên hệ trực tiếp với sơ đồ mạch và tình huống vận hành thực tế.

Hệ thống bài tập và tình huống phân tích kỹ thuật (case studies) được phân bố cụ thể:

  • Tình huống phân tích an toàn: Phân tích hiện tượng điện giật trong môi trường hầm ngầm ở điện áp nhỏ ($<24\text{V}$) dựa trên số liệu thực nghiệm y sinh ($6,6%$ tai nạn chết người theo thống kê tài liệu Liên Xô); phân tích sự cố chạm vỏ thiết bị trong mạng 3 pha 4 dây trung tính trực tiếp nối đất để chứng minh tính hiệu quả của phương pháp nối dây trung tính so với nối đất bảo vệ đơn thuần.
  • Bài tập tính toán mẫu: Bài toán tính nhiệt lượng tỏa ra trên dụng cụ nhiệt ($R = 24,\Omega, U = 110\text{V}, t = 0,5\text{ h}$ thu được $Q = 217,8\text{ kcalo}$); bài toán giải mạch xoay chiều $R-L$ nối tiếp ($R = 12,\Omega, X_L = 25,\Omega, U = 127\text{V}$ tính ra $Z = 27,7,\Omega, I = 4,6\text{A}, U_R = 115\text{V}, \varphi = 64^\circ 20'$); bài toán giải mạch phân áp gồm 4 điện trở mắc nối tiếp vào nguồn $U = 12\text{V}, I = 25\text{ mA}$ để xác định sụt áp $U_4$ và giá trị từng điện trở $R_1, R_2, R_3, R_4$.
  • Bài tập thực hành linh kiện: Bài tập đọc giá trị điện trở 4 vạch màu (ví dụ: vàng - tím - đỏ - bạc ra $4,7,\text{k}\Omega \pm 10%$; đỏ - đen - cam - vàng kim ra $20,\text{k}\Omega \pm 5%$); bài tập tính toán thông số tương đương khi ghép nối tiếp và song song cụm linh kiện.

Phương pháp đánh giá kết quả học tập bao gồm: kiểm tra lý thuyết thông qua câu hỏi tự luận về các định luật Ohm, Kirchhoff 1 và 2; kiểm tra kỹ năng giải bài toán mạch điện một chiều và xoay chiều; đánh giá kỹ năng thực hành phân loại linh kiện, đo điện trở cách điện và kiểm tra quy trình thực hiện thao tác cấp cứu nạn nhân điện giật. Hướng dẫn tự học cho người học là nghiên cứu kỹ phần chứng minh công thức, tự vẽ lại đồ thị vectơ dòng - áp, giải toàn bộ 7 bài tập cuối Chương 2 và đối chiếu các thông số an toàn với bảng quy chuẩn nhà nước.

Điểm nổi bật và cập nhật

  • Cập nhật quy chuẩn kỹ thuật quốc gia: Giáo trình pháp điển hóa các điều khoản trong Quy chuẩn Kỹ thuật Quốc gia về an toàn điện ban hành kèm theo Quyết định số 12/2008/QĐ-BCT của Bộ Công Thương. Cung cấp các bảng thông số định lượng chính xác:
    • Bảng quy định khoảng cách rào chắn đến phần mang điện theo cấp điện áp (Đến 15 kV: khoảng cách làm việc $0,7\text{ m}$ / khoảng cách rào chắn $0,35\text{ m}$; Trên 15–35 kV: $1,0\text{ m} / 0,6\text{ m}$; 35–110 kV: $1,5\text{ m}$; 220 kV: $2,5\text{ m}$; 500 kV: $4,5\text{ m}$).
    • Bảng khoảng cách an toàn khi di chuyển xe trong trạm biến áp, khoảng cách đối với dây cáp thép (Điều 98), làm việc trên đường dây đi chung cột (Điều 99) và khoảng cách rào chắn thử nghiệm điện áp xung đến 2500 kV (Điều 115).
  • Tích hợp công nghệ chế tạo linh kiện: Trình bày rõ sự chuyển dịch công nghệ từ điện trở hợp chất than sang điện trở màng cacbon và điện trở màng kim loại niken - crôm có độ ổn định nhiệt cao, sai số thấp ($\pm 1%$ đến $\pm 2%$); bổ sung các loại tụ điện phân thế hệ mới có dải điện dung rộng ($0,1,\mu\text{F} - 4700,\mu\text{F}$) và kích thước thu nhỏ.
  • Tính ứng dụng thực tế cao: Các quy định an toàn được gắn trực tiếp vào các môi trường làm việc đặc thù: quy trình khóa cơ cấu truyền động và nối ngắn mạch 3 đầu cực động cơ; quy trình xả khí nén khoang máy cắt; quy định thông gió, chống cháy nổ và trang bị bảo hộ chống axit/kiềm trong phòng ắc quy; ứng dụng cảm biến nhiệt trở (thermistor) trong ổn định nhiệt độ phòng mổ y tế, kho vũ khí và kiểm soát phản ứng hóa học.
  • Chuẩn hóa quy trình công nghiệp: Đưa ra mẫu quy định tổ chức thi công bằng phiếu giao việc/phiếu công tác 2 bản, quy định bắt buộc về tổ công tác tối thiểu 2 người và vai trò giám sát kỹ thuật chuyên trách của thợ bậc cao hoặc kỹ sư giám sát.

Đối tượng sử dụng giáo trình

  • Sinh viên và người học:
    • Học sinh, sinh viên đào tạo hệ Trung cấp và Cao đẳng chuyên ngành Điện công nghiệp.
    • Sinh viên khối ngành kỹ thuật liên quan như Kỹ thuật Xây dựng, Công nghệ Cơ khí, Cơ điện tử và Tự động hóa cần học phần kỹ thuật điện đại cương.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Kiến thức Vật lý phổ thông về trường tĩnh điện, dòng điện không đổi, hiện tượng cảm ứng điện từ và công suất điện.
    • Kiến thức Toán học đại số và lượng giác: giải hệ phương trình đại số, hàm số lượng giác sin/cos, giải tích vectơ và biểu diễn số phức cho các đại lượng xoay chiều.
  • Giảng viên và phương thức khai thác:
    • Sử dụng làm khung tài liệu giảng dạy chính khóa trên lớp, xây dựng hệ thống câu hỏi kiểm tra định kỳ và đề thi kết thúc môn.
    • Khai thác các số liệu bảng biểu về an toàn điện và mã màu linh kiện để thiết kế bài tập thực hành xưởng và thí nghiệm mạch điện.
  • Kỹ thuật viên và mục đích tham khảo:
    • Dùng làm tài liệu tra cứu các định mức an toàn nối đất ($R_đ \le 4,\Omega$, $R_đ \le 10,\Omega$), quy trình sơ cứu tai nạn lao động và kỹ thuật tính toán bù công suất phản kháng cho thợ điện vận hành tại các công trình xây dựng và nhà máy.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với trình độ đào tạo nào?

Giáo trình được thiết kế chuẩn hóa cho trình độ Trung cấp ngành Điện công nghiệp theo khung chương trình của Bộ Xây dựng, đồng thời có giá trị sử dụng làm tài liệu học tập cơ sở cho sinh viên bậc Cao đẳng và tài liệu tham khảo cho các ngành kỹ thuật liên quan.

2. Người học cần chuẩn bị kiến thức nền nào để học tốt môn học?

Người học cần nắm vững kiến thức toán học về giải hệ phương trình, các phép tính lượng giác, đại số vectơ và kiến thức vật lý đại cương về điện tích, định luật Coulomb, từ trường và cảm ứng điện từ.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết mạch khác là gì?

Tài liệu tích hợp trực tiếp Quy chuẩn Kỹ thuật Quốc gia về an toàn điện (Quyết định số 12/2008/QĐ-BCT của Bộ Công Thương), đưa ra các bảng thông số định lượng chính xác về khoảng cách an toàn, rào chắn từ hạ áp đến 500 kV, cùng số liệu thực nghiệm y sinh cụ thể về dòng điện nguy hiểm qua cơ thể người.

4. Phương pháp tự học giáo trình đạt hiệu quả tốt nhất là gì?

Người học nên kết hợp việc đọc hiểu lý thuyết với việc giải chi tiết các bài toán mẫu trong từng chương, thực hành vẽ đồ thị vectơ pha cho mạch $R-L-C$, tự giải hệ thống 7 bài tập cuối Chương 2 và luyện tập đọc mã màu trên các linh kiện thực tế.

5. Giáo trình có cung cấp các bảng tra cứu kỹ thuật kèm theo không?

Có. Giáo trình cung cấp bảng phân loại tác dụng dòng điện lên cơ thể, bảng phân lượng dòng điện qua tim theo đường dẫn truyền, bảng khoảng cách an toàn lưới điện các cấp, bảng kích thước điện cực tiếp đất và bảng mã 4 vạch màu của điện trở.

Kết luận

Giáo trình môn học: Kỹ thuật Điện - Điện tử (Trường Cao đẳng Nghề Xây dựng, 2018) là tài liệu học thuật chuẩn mực, cung cấp hệ thống kiến thức toàn diện từ quy chuẩn an toàn lao động, cơ sở giải tích mạch điện một chiều và xoay chiều, đến cấu trúc và thông số các linh kiện điện tử thụ động.

Lộ trình học tập đề xuất:

  1. Giai đoạn 1: Nắm vững nguyên lý an toàn, các thông số dòng điện giới hạn, kỹ thuật nối đất/nối trung tính và thực hành cấp cứu nạn nhân điện giật (Chương 1).
  2. Giai đoạn 2: Nghiên cứu bản chất dòng điện, áp dụng định luật Ohm, Joule - Lentz, Kirchhoff giải mạch một chiều; phân tích mạch xoay chiều $R-L-C$, giải bài toán cộng hưởng và tính toán dung lượng tụ bù nâng cao hệ số $\cos\varphi$ (Chương 2).
  3. Giai đoạn 3: Nhận diện cấu tạo, giải mã vòng màu điện trở và tính toán thông số ghép nối các loại linh kiện điện trở, tụ điện trong mạch thực tế (Chương 3).

Tài liệu bổ trợ tham khảo: Quy chuẩn Kỹ thuật Quốc gia về An toàn điện (QCVN ban hành kèm Quyết định số 12/2008/QĐ-BCT), các tiêu chuẩn quốc gia TCVN về hệ thống nối đất công trình và phần mềm mô phỏng mạch điện chuyên ngành.
