Tổng quan về giáo trình (250-300 từ)

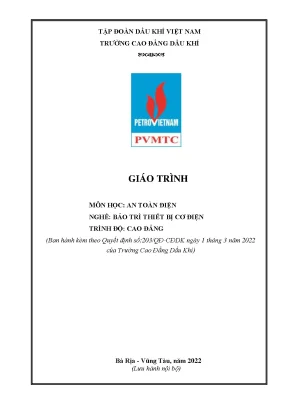

Giáo trình Môn học: An toàn điện (Mã mô đun: ELET5201) được ban hành kèm theo Quyết định số 203/QĐ-CĐDK ngày 1 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Giáo trình do Tổ bộ môn Điện biên soạn tại Bà Rịa – Vũng Tàu (tháng 6 năm 2022) với sự tham gia của ThS. Lê Thị Thu Hường (Chủ biên), Ninh Trọng Tuấn và Nguyễn Xuân Thịnh.

Trong chương trình đào tạo nghề Bảo trì thiết bị cơ điện trình độ Cao đẳng, môn học có thời lượng 30 giờ (28 giờ lý thuyết, 02 giờ kiểm tra định kỳ), tương đương 02 tín chỉ. Học phần thuộc khối kiến thức cơ sở ngành bắt buộc (Nhóm II.1), được bố trí giảng dạy trước các mô đun chuyên môn nghề như Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115), Thực tập điện cơ bản 1 (ELEI53150), Trang bị điện (ELET55157), Xử lý sự cố thiết bị cơ điện (ELEM53167) và Bảo trì máy điện (ELEM5415).

Mục tiêu học tập của giáo trình là cung cấp cho người học các khái niệm nền tảng về an toàn điện, phân tích bản chất tác động sinh lý học của dòng điện, tính toán các thông số nguy hiểm trong mạng điện một pha và ba pha, đồng thời nắm vững nguyên lý thiết kế hệ thống bảo vệ nối đất và bảo vệ nối dây trung tính. Về kỹ năng, người học có thể phân tích, lựa chọn phương tiện bảo vệ, dụng cụ kiểm tra điện và thực hiện sơ cứu người bị điện giật khi xảy ra sự cố trong vận hành và bảo dưỡng nhà máy.

Cấu trúc giáo trình gồm 5 chương lý thuyết được biên soạn theo logic giải tích kỹ thuật, tích hợp các thông số kỹ thuật thực tế và hệ thống câu hỏi trắc nghiệm đánh giá kiến thức sau mỗi bài học.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình gồm 5 chương với logic phát triển từ cơ sở vật lý - sinh lý học đến giải pháp kỹ thuật bảo vệ:

  • Chương 1: Các khái niệm về an toàn điện (8 giờ): Trình bày tác dụng nhiệt, điện phân, sinh lý của dòng điện lên cơ thể người; nguyên nhân gây tử vong do ngừng thở ($20\text{--}25\text{ mA}$, $50\text{ Hz}$), rung tim và sốc điện; mô hình điện trở cơ thể ($R_1, R_2, C$, giá trị tính toán trung bình $1000\ \Omega$); tác động của đường đi dòng điện qua tim (đường tay phải – chân chiếm $6{,}7%$, đầu – tay chiếm $7%$ dòng tổng); tần số nguy hiểm ($50\text{--}60\text{ Hz}$); phương trình vi phân mật độ dòng điện rò trong đất $E = \rho J$; công thức giải tích điện áp tiếp xúc $U_{tx} = \alpha U_đ$ và điện áp bước $U_b = \frac{I_đ \rho a}{2\pi x(x+a)}$ (bước chân $a = 0{,}8\text{ m}$); tiêu chuẩn điện áp cho phép và phân loại xí nghiệp (nguy hiểm, đặc biệt nguy hiểm, ít nguy hiểm).
  • Chương 2: Phân tích an toàn các mạng điện (6 giờ): Khảo sát dòng điện qua người $I_{ng}$ trong mạng 1 pha trung tính cách điện ($I_{ng} = \frac{U}{2R_{ng} + R_{cđ}}$, điều kiện an toàn $R_{cđ} \ge 100U - 2R_{ng}$), mạng 1 pha trung tính nối đất ($U_{ng\max} = 5%U$ khi bình thường, $0{,}5U$ khi ngắn mạch); mạng 3 pha trung tính cách điện hạ áp ($I_{ng} = \frac{3U_p}{3R_{ng} + R_{cđ}}$) và cao áp; mạng 3 pha trung tính trực tiếp nối đất ($I_{ng} = \frac{U_p}{R_{ng} + R_đ + R_n}$).
  • Chương 3: Bảo vệ nối đất (5 giờ): Phân tích sơ đồ thay thế mạch nối đất; so sánh nối đất tập trung và nối đất mạch vòng; phạm vi áp dụng cho mạng hạ áp ($< 1000\text{ V}$) trung tính cách điện và mạng cao áp ($> 1000\text{ V}$); công thức tính điện trở nối đất $R_đ = \frac{U_đ}{I_đ}$; hệ số mùa $K_m$ (Bảng 3-1); quy chuẩn điện trở tiêu chuẩn ($R_đ \le 0{,}5\ \Omega$ cho mạng cao áp có $I_đ > 500\text{ A}$, $R_đ \le 4\ \Omega$ cho mạng hạ áp trung tính cách điện).
  • Chương 4: Bảo vệ nối dây trung tính (5 giờ): Áp dụng cho mạng 3 pha 4 dây $< 1000\text{ V}$ trung tính trực tiếp nối đất ($380/220\text{ V}$); cơ chế chuyển sự cố chạm vỏ thành ngắn mạch 1 pha để khí cụ bảo vệ (cầu chì, aptomat) cắt nhanh nguồn sự cố; phân tích nguyên nhân không dùng nối đất bảo vệ trong mạng này do dòng chạm đất nhỏ ($I_đ = \frac{220}{4+4} = 27{,}5\text{ A}$) không đủ làm đứt dây chảy.
  • Chương 5: Dụng cụ, phương tiện cần thiết cho an toàn điện. Cấp cứu người khi bị điện giật (6 giờ): Quy định các biện pháp an toàn; phương tiện bảo vệ cách điện; quy trình sơ cứu tách nạn nhân khỏi mạch điện, thực hiện hô hấp nhân tạo và xoa bóp tim ngoài lồng ngực.

Kiến thức nền tảng được xây dựng

  • Lý thuyết trường dòng điện trong đất: Khảo sát trường đẳng thế và đường phân bố điện áp dạng hyperbol xung quanh điện cực bán cầu dựa trên định luật Ohm dạng vi phân.
  • Mô hình mạch đẳng trị cơ thể người: Thiết lập sơ đồ tương đương $R\text{--}C$ thể hiện sự biến thiên của tổng trở người theo điện áp, áp lực tiếp xúc và độ ẩm.
  • Nguyên lý phân tích chế độ trung tính: Đánh giá an toàn điện dựa trên sự tương tác giữa điện trở cách điện ($R_{cđ}$), điện trở nối đất ($R_đ$), điện dung phân tán ($C$) và phương thức nối đất điểm trung tính (trực tiếp nối đất, cách ly hoặc nối qua cuộn Pêtécxen).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán định lượng dòng điện qua người ($I_{ng}$), điện áp bước ($U_b$), điện áp tiếp xúc ($U_{tx}$) và điện trở cách điện yêu cầu ($R_{cđ}$).
  • Kỹ năng phân tích: Đánh giá mức độ nguy hiểm theo cấp điện áp và chế độ vận hành; phân biệt bản chất giữa hiện tượng chạm vỏ và chạm đất.
  • Kỹ năng thực hành: Lựa chọn phương tiện bảo vệ cá nhân, kiểm tra điện áp và thao tác các bước hồi sinh tổng hợp cho nạn nhân bị tai nạn điện giật.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình Môn học: An toàn điện được thiết kế cho hình thức giảng dạy lý thuyết chuyên môn với thời lượng 30 giờ (28 giờ lý thuyết trên lớp và 02 giờ kiểm tra định kỳ).

Phương pháp sư phạm chủ đạo được hướng dẫn cho giảng viên bao gồm:

  • Phương pháp thuyết trình, diễn giảng kết hợp trực quan hóa bằng sơ đồ mạch điện, máy chiếu và phim ảnh tư liệu kỹ thuật.
  • Phương pháp dạy học giải quyết vấn đề và vấn đáp thông qua các tình huống sự cố rò rỉ điện, ngắn mạch chạm vỏ thực tế trong môi trường sản xuất công nghiệp.
  • Phương pháp làm việc nhóm và thảo luận xử lý phiếu học tập theo các chủ đề chuyên sâu của từng chương.

Hoạt động học tập của sinh viên bao gồm:

  • Nghiên cứu trước nội dung bài giảng trong giáo trình và các tài liệu tham khảo được chỉ định trước mỗi buổi học.
  • Giải quyết các bài tập phân tích tính toán định lượng mạch điện (như tính điện áp bước $U_b = 193\text{ V}$ khi $I_đ = 100\text{ A}, \rho = 10^4\ \Omega\cdot\text{cm}, x = 2{,}2\text{ m}$; tính điện áp chạm vỏ $U_đ = 110\text{ V}$ khi $R_0 = R_đ = 4\ \Omega$).
  • Thực hiện tự đánh giá kiến thức thông qua hệ thống câu hỏi củng cố trắc nghiệm khách quan cuối mỗi chương (từ 9 đến 11 câu hỏi/chương).

Phương pháp đánh giá kết quả học tập được quy định cụ thể:

  • Đánh giá thường xuyên: Điểm danh chuyên cần, kiểm tra hỏi miệng và quan sát tinh thần tự giác, ý thức kỷ luật của người học trong các buổi thảo luận.
  • Đánh giá định kỳ: Thực hiện 02 bài kiểm tra lý thuyết (Bài số 1 bao gồm kiến thức Chương 1, 2, 3; Bài số 2 bao gồm kiến thức Chương 4, 5).
  • Đánh giá kết thúc môn học: Thi trắc nghiệm tổng hợp trên hệ thống máy tính.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình ban hành năm 2022 được cập nhật theo chương trình khung đào tạo khối ngành kỹ thuật cơ điện của Trường Cao đẳng Dầu khí, chuẩn hóa các tiêu chuẩn kỹ thuật an toàn điện phù hợp với quy trình thiết bị điện hiện hành.

Điểm nổi bật của tài liệu thể hiện ở việc tích hợp hệ thống số liệu định lượng và bảng tra cứu kỹ thuật chuẩn xác:

  • Bảng phân loại tác dụng sinh lý của dòng điện xoay chiều và một chiều từ ngưỡng cảm giác ($0{,}5\text{--}1\text{ mA}$) đến ngưỡng tê liệt cơ quan hô hấp và ngừng tim ($90\text{--}100\text{ mA}$).
  • Bảng trị số điện trở suất của các loại đất thông dụng (đất sét, sét lẫn sỏi đạt $1 \times 10^4\ \Omega\cdot\text{cm}$; đất đen, đất vườn đạt $0{,}5 \times 10^4\ \Omega\cdot\text{cm}$).
  • Bảng hệ số tăng cao theo mùa $K_m$ ($K_1, K_2, K_3$) cho các hình thức chôn thanh dẹt nằm ngang (sâu $0{,}5\text{ m}$ hoặc $0{,}8\text{ m}$) và cọc thép đóng sâu ($0{,}5\text{--}0{,}8\text{ m}$).
  • Bảng quy chuẩn điện trở nối đất cho cột đường dây cao áp theo điện trở suất của đất.

Nội dung giáo trình gắn liền với yêu cầu vận hành thực tế tại các nhà máy nhiệt điện, trạm biến áp phân phối và xưởng bảo trì cơ điện. Nguồn ngữ liệu tham khảo kế thừa các công trình học thuật của Phan Đăng Khải (2002), Nguyễn Xuân Phú (1996), Nguyễn Đình Thắng (2002), Nguyễn Thế Đạt (2002) và Nguyễn Minh Đức (2007).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các đối tượng cụ thể sau:

  • Sinh viên và học sinh: Học sinh, sinh viên trình độ Cao đẳng và Trung cấp thuộc các nghề: Bảo trì thiết bị cơ điện, Vận hành nhà máy nhiệt điện, Thí nghiệm điện, Bảo trì thiết bị điện và Lắp đặt thiết bị điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học đại cương và môn học kỹ thuật cơ sở bao gồm Tin học (COMP63006), Vẽ kỹ thuật (MECM512003) và Điện kỹ thuật cơ bản (ELEO53012) để có đủ kiến thức nền tảng về giải tích mạch và thông số điện trường.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu chuẩn để thiết kế giáo án lý thuyết, biên soạn phiếu học tập, xây dựng ngân hàng câu hỏi kiểm tra định kỳ và tổ chức thi trắc nghiệm trên máy tính.
  • Cán bộ kỹ thuật và tự học: Dùng làm tài liệu tra cứu các quy chuẩn nối đất, nối không và quy trình an toàn lao động cho kỹ thuật viên vận hành, bảo trì tại các cơ sở công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai? Tài liệu phục vụ học sinh, sinh viên hệ Cao đẳng, Trung cấp khối ngành Điện – Cơ điện (vận hành nhiệt điện, bảo trì thiết bị cơ điện, thí nghiệm điện, lắp đặt điện) và cán bộ kỹ thuật tại các nhà máy sản xuất.

2. Cần kiến thức nền nào để học môn này? Người học cần nắm vững kiến thức vật lý đại cương, lý thuyết mạch điện căn bản (định luật Ohm, phân tích mạch điện một pha, mạch ba pha, điện thế, điện trở và điện dung).

3. Điểm khác biệt của giáo trình so với các tài liệu an toàn lao động chung? Giáo trình tập trung chuyên sâu vào giải tích kỹ thuật an toàn điện: mô hình hóa điện trường rò trong đất ($E = \rho J$), thiết lập công thức dòng qua người ($I_{ng}$), tính toán định lượng điện áp tiếp xúc, điện áp bước và so sánh hiệu quả bảo vệ giữa nối đất với nối dây trung tính.

4. Làm sao để tự học hiệu quả môn học này? Người học nên bám sát mục tiêu từng chương, nghiên cứu sơ đồ thay thế mạch điện sự cố, tự giải các ví dụ tính toán số liệu mẫu và hoàn thành toàn bộ hệ thống câu hỏi củng cố trắc nghiệm sau mỗi chương.

5. Giáo trình có tài liệu bổ trợ nào kèm theo? Học phần sử dụng kèm theo hệ thống giáo án bài giảng, phiếu học tập thảo luận nhóm, ngân hàng đề thi trắc nghiệm trên máy tính và các tài liệu tham khảo chuyên ngành của Phan Đăng Khải (2002), Nguyễn Xuân Phú (1996), Nguyễn Đình Thắng (2002).

Kết luận (150 từ)

Giáo trình An toàn điện (Mã mô đun: ELET5201) của Trường Cao đẳng Dầu khí cung cấp hệ thống kiến thức toàn diện về cơ chế tác động của dòng điện, phương pháp phân tích an toàn lưới điện và hai giải pháp kỹ thuật cốt lõi: bảo vệ nối đất và bảo vệ nối dây trung tính.

Lộ trình học tập được thiết lập khoa học từ kiến thức đại cương, giải tích mạch sự cố đến kỹ năng bảo hộ và sơ cứu, tạo nền tảng trực tiếp cho các học phần thực hành chuyên môn như Thực tập điện cơ bản (ELEI53150), Trang bị điện (ELET55157), Xử lý sự cố thiết bị cơ điện (ELEM53167) và Thực tập sản xuất (ELEM54154).

Nguồn học liệu kết hợp giữa phân tích lý thuyết, thông số định lượng và câu hỏi trắc nghiệm hỗ trợ việc giảng dạy, học tập và tra cứu tiêu chuẩn kỹ thuật trong ngành điện công nghiệp.
