TỔNG QUAN HỌC THUẬT VỀ GIÁO TRÌNH MÔ ĐUN: KỸ THUẬT AN TOÀN ĐIỆN

Tổng quan về giáo trình

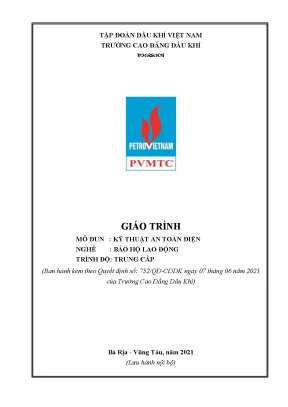

Giáo trình mô đun Kỹ thuật an toàn điện (Mã mô đun: SAEN52109) được biên soạn bởi tập thể tác giả thuộc Trung tâm Đào tạo An toàn môi trường – Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam), do Nguyễn Văn Buôn làm chủ biên cùng tác giả Nguyễn Đình Chung. Tài liệu được ban hành chính thức theo Quyết định số 752/QĐ-CĐDK ngày 07 tháng 06 năm 2021, đóng vai trò là tài liệu giảng dạy và học tập bắt buộc trong chương trình đào tạo nghề Bảo hộ lao động ở trình độ Trung cấp và Cao đẳng.

Trong cấu trúc chương trình khung, mô đun SAEN52109 có khối lượng 2 tín chỉ, tổng thời lượng 45 giờ (bao gồm 14 giờ lý thuyết, 29 giờ thực hành/thảo luận và 02 giờ kiểm tra). Mô đun này thuộc khối các môn học, mô đun chuyên môn ngành nghề (khối II - tổng 24 tín chỉ, 615 giờ), được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung/đại cương như Pháp luật (COMP51003), Tin học (COMP52005), Giáo dục chính trị (COMP52001) và Tiếng Anh (FORL54002).

Mục tiêu học tập của giáo trình được xác định theo 3 chuẩn đầu ra cốt lõi:

  • Về kiến thức (A1): Hệ thống hóa các văn bản quy phạm pháp luật hiện hành về an toàn vệ sinh lao động; phân tích cơ chế tác động sinh lý của dòng điện lên cơ thể; trình bày bản chất vật lý của hiện tượng dòng điện trong đất, điện áp tiếp xúc, điện áp bước; giải thích các nguyên lý và biện pháp kỹ thuật an toàn điện lưới hạ áp, cao áp; nhận diện các trang thiết bị bảo hộ và phương thức tổ chức vận hành an toàn.
  • Về kỹ năng (B1): Đo đạc, kiểm tra các thông số an toàn; thực hiện đúng quy trình kỹ thuật nối đất bảo vệ, nối dây trung tính (nối không); thực hiện thành thạo các thao tác tách nạn nhân khỏi nguồn điện và kỹ thuật cấp cứu hồi sức tim phổi cho người bị điện giật.
  • Về năng lực tự chủ và trách nhiệm (C1): Xây dựng ý thức kỷ luật lao động, tuân thủ các quy chuẩn kỹ thuật an toàn điện tại nơi làm việc và môi trường sản xuất công nghiệp.

Cấu trúc giáo trình gồm 5 bài học được sắp xếp theo trình tự sư phạm từ lý thuyết cơ sở, phân tích hiện tượng vật lý đến giải pháp công nghệ kỹ thuật và kỹ năng ứng phó sự cố khẩn cấp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 5 bài học cụ thể:

  • Bài 1: Những hiểu biết cơ bản về an toàn điện (5 giờ: 4 LT, 1 TH/Thảo luận): Hệ thống hóa cơ sở pháp lý về an toàn điện tại Việt Nam (Bộ luật Lao động 10/2012/QH13, Luật An toàn, vệ sinh lao động 84/2015/QH13, Luật Điện lực 2004, các Nghị định và Thông tư chuyên ngành); phân loại nguyên nhân và hình thức tai nạn điện (chạm trực tiếp 2 pha, chạm 1 pha mạng trung tính nối đất/cách điện, rò điện qua vỏ thiết bị); phân tích cơ chế tổn thương (tác dụng nhiệt, co cứng cơ, sốc điện hệ thần kinh) và các thông số ảnh hưởng trực tiếp ($I_{ng} = U/R_{ng}$, thời gian tiếp xúc, tần số dòng điện, đường đi dòng điện qua cơ thể).
  • Bài 2: Các khái niệm cơ bản (4 giờ: 4 LT): Khảo sát hiện tượng dòng điện tản trong đất theo mô hình điện cực bán cầu; xác định trường tản dòng điện và phân bố điện tích theo quy luật hyperbol; phân tích cơ chế hình thành điện áp tiếp xúc ($U_t = \alpha U_đ$) và điện áp bước ($U_b$ với bước chân tính toán $a = 0{,}8\text{ m}$); thống kê hệ thống 22 tiêu chuẩn kỹ thuật quốc gia (TCVN/TCXD) liên quan đến thiết bị điện; cung cấp bảng tra cứu trị số dòng điện tác hại và danh mục 37 thuật ngữ an toàn điện chuẩn hóa đối chiếu Việt - Anh.
  • Bài 3: Các biện pháp kĩ thuật an toàn điện (20 giờ: 2 LT, 18 TH): Trình bày 15 biện pháp an toàn điện trong thực tế sản xuất và sinh hoạt; nguyên lý sử dụng thiết bị hạ áp cách ly (ví dụ rơ le an toàn 9VDC SRF-111M Plus); quy chuẩn lắp đặt thiết bị đóng cắt và bảo vệ tự động (cầu chì, cầu dao, aptomat, rơ le chống giật); kỹ thuật nối đất bảo vệ (mạng nối đất tập trung, mạch vòng, cấu tạo cực nối đất); kỹ thuật nối dây trung tính (bảo vệ nối không).
  • Bài 4: Phương tiện bảo vệ và dụng cụ cần thiết cho an toàn điện (10 giờ: 2 LT, 7 TH, 1 KT): Hướng dẫn phân loại, kiểm tra và sử dụng phương tiện bảo vệ cá nhân (dụng cụ cách điện: kìm, tuốc nơ vít, sào, ủng, găng tay, thảm cao su); thiết bị ngắt điện bảo vệ tự động; quy định khoảng cách an toàn thẳng đứng và hành lang bảo vệ an toàn lưới điện cao áp trên không.
  • Bài 5: Sơ cứu người bị điện giật (6 giờ: 2 LT, 3 TH, 1 KT): Quy trình kỹ thuật tách nạn nhân ra khỏi mạch điện hạ áp và cao áp; các phương pháp hồi sinh tổng hợp: hô hấp nhân tạo (thổi ngạt miệng - miệng, miệng - mũi) kết hợp ép tim ngoài lồng ngực.

Kiến thức nền tảng được xây dựng

  • Lý thuyết trường dòng điện trong đất: Sử dụng định luật Ohm dưới dạng vi phân ($E = j \cdot \rho$, $dU = E \cdot dx$) để mô hình hóa điện trường đều và trường tản dòng điện từ điện cực bán cầu. Xác định sự suy giảm điện thế theo khoảng cách: 68% điện áp tổn hao trong 1m đầu tiên, 24% trong khoảng từ 1m đến 10m, 8% trong khoảng từ 10m đến 20m, và ngoài 20m điện thế được coi xấp xỉ bằng 0.
  • Sinh lý học tác động dòng điện: Mô tả chi tiết ngưỡng phản ứng của cơ thể người đối với dòng điện xoay chiều tần số công nghiệp ($50 - 60\text{ Hz}$): ngưỡng cảm giác ($0{,}5 - 1{,}5\text{ mA}$), ngưỡng co giật cơ ngón tay không tự rời vật mang điện ($8 - 10\text{ mA}$), ngưỡng co thắt cơ hô hấp gây khó thở ($20 - 25\text{ mA}$), và ngưỡng rung thất tim, sốc điện gây tử vong ($50 - 100\text{ mA}$).
  • Nguyên lý bảo vệ an toàn điện: Nguyên lý cân bằng và san bằng thế năng, nguyên lý phân cách mạch bằng biến áp cách ly, cơ chế tác động của bảo vệ ngắt mạch tự động khi xuất hiện dòng điện ngắn mạch chạm vỏ hoặc chạm đất.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo điện trở tiếp đất và điện trở cách điện bằng mêgôm mét, ampe kìm, vôn kế; đấu nối và kiểm tra hệ thống nối đất bảo vệ, mạng nối trung tính cho các vỏ thiết bị cơ điện; lựa chọn và lắp đặt các thiết bị đóng cắt bảo vệ tự động phù hợp với phụ tải công nghiệp.
  • Kỹ năng phân tích (Analytical skills): Đánh giá mức độ rủi ro dựa trên đường đi của dòng điện qua tim (đường dòng điện đầu - tay chiếm 7,0% qua tim với tỷ lệ bất tỉnh 92%; đầu - chân chiếm 6,8% qua tim với 88% bất tỉnh; tay trái - chân chiếm 6,7% qua tim với 87% bất tỉnh; chân - chân chiếm 0,4% qua tim với 15% bất tỉnh); phân tích điều kiện môi trường làm việc (ẩm ướt, bụi dẫn điện, nhiệt độ) để xác định giới hạn điện áp an toàn cho phép ($42\text{V}$, $36\text{V}$, hoặc $\le 12\text{V}$).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Nhận diện vùng nguy hiểm điện áp bước (phạm vi cấm tiếp cận $4 - 5\text{ m}$ đối với thiết bị trong nhà, $8 - 10\text{ m}$ đối với thiết bị ngoài trời khi có chạm đất); thao tác đúng kỹ thuật tách nạn nhân khỏi nguồn điện và thực hiện sơ cấp cứu tại hiện trường.

Phương pháp giảng dạy và học tập

  • Tiếp cận sư phạm: Áp dụng mô hình dạy học tích cực (active learning) kết hợp giữa diễn giảng lý thuyết ngắn, thuyết trình trực quan qua máy chiếu/video kỹ thuật, phương pháp đặt vấn đề và giải quyết tình huống tai nạn điện giả định.
  • Tổ chức thảo luận nhóm và bài tập: Phân chia lớp học thành các nhóm nhỏ (8–10 người học/nhóm). Mỗi nhóm được giao nghiên cứu các chủ đề kỹ thuật cụ thể (ví dụ: phân tích sự cố chạm vỏ thiết bị, tính toán điện áp bước tại điểm đứt dây cao áp), viết báo cáo chuyên đề và thuyết trình trước lớp.
  • Thời lượng thực hành và điều kiện cơ sở vật chất:
    • Cấu trúc thời lượng dành 29/45 giờ cho bài tập thực hành, thảo luận và thí nghiệm xưởng (chiếm 64,4% toàn khóa).
    • Thực hiện tại phòng học lý thuyết chuyên môn hóa và xưởng thực hành/trạm điện với đầy đủ trang thiết bị: đồng hồ vạn năng, mêgôm mét, ampe kìm, máy đo điện trở tiếp đất, sào cách điện, găng/ủng cao su cách điện, thảm cách điện, bảng flipchart, aptomat, cầu dao, rơ le bảo vệ, dây dẫn và phụ kiện đấu nối.
  • Phương pháp kiểm tra, đánh giá: Căn cứ theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội về đào tạo theo hình thức tích lũy mô đun/tín chỉ:
    • Điểm đánh giá quá trình (Trọng số 40%): Gồm 01 điểm kiểm tra thường xuyên (hỏi miệng/trắc nghiệm/báo cáo nhóm sau 27 giờ giảng dạy) và 02 điểm kiểm tra định kỳ (tự luận/thực hành sau 36 giờ giảng dạy).
    • Điểm thi kết thúc mô đun (Trọng số 60%): Tổ chức thi kết hợp giữa tự luận và trắc nghiệm sau khi hoàn thành 45 giờ đào tạo. Điểm số được chấm theo thang điểm 10, làm tròn 1 chữ số thập phân, sau đó quy đổi sang thang điểm chữ (A, B, C, D, F) và thang điểm 4.
  • Quy định tự học và chuyên cần: Người học bắt buộc phải nghiên cứu giáo trình và tài liệu tham khảo được cung cấp trước buổi học; tham gia tối thiểu 70% tổng thời lượng lý thuyết (người học vắng quá 30% số tiết lý thuyết không đủ điều kiện dự thi kết thúc mô đun và phải học lại).

Điểm nổi bật và cập nhật

  • Tích hợp văn bản quy phạm pháp luật đa ngành: Giáo trình hệ thống hóa đầy đủ cơ sở pháp lý lao động và an toàn kỹ thuật của Việt Nam:
    • Luật Điện lực năm 2004 (quy định khái niệm, phân loại lưới điện truyền tải và phân phối tại Điều 3).
    • Bộ luật Lao động số 10/2012/QH13 và Luật An toàn, vệ sinh lao động số 84/2015/QH13.
    • Các văn bản thi hành: Nghị định 44/2016/NĐ-CP (kiểm định kỹ thuật an toàn, huấn luyện ATVSLĐ), Nghị định 39/2016/NĐ-CP, Nghị định 37/2016/NĐ-CP, Nghị định 45/2013/NĐ-CP, Nghị định 83/2017/NĐ-CP (công tác cứu nạn, cứu hộ).
    • Các Thông tư chuyên môn: Thông tư 31/2014/TT-BCT (quy định chi tiết về an toàn điện), Thông tư 19/2017/TT-BLĐTBXH (huấn luyện ATVSLĐ), Thông tư 04/2014/TT-BLĐTBXH (trang bị phương tiện bảo vệ cá nhân), Thông tư 54/2016/TT-BLĐTBXH (30 quy trình kiểm định an toàn thiết bị nghiêm ngặt).
  • Hệ thống hóa tiêu chuẩn kỹ thuật Việt Nam (TCVN/TCXD): Trích dẫn cụ thể 22 tiêu chuẩn kỹ thuật phục vụ tra cứu thiết kế, lắp đặt và vận hành:
    • Nhóm an toàn thiết bị và đóng cắt: TCVN 2295-78, TCVN 3144-79, TCVN 3145-79, TCVN 3623-81, TCVN 4114-85, TCVN 4115-85, TCVN 5556-1991.
    • Nhóm vật liệu và thiết bị quay: TCVN 2329-78, TCVN 2330-78, TCVN 3259-1992, TCVN 3620-1992, TCVN 4163-85, TCVN 4726-89, TCVN 5180-90.
    • Nhóm an toàn đặc thù công nghiệp và chống sét: TCVN 5334-1991 (an toàn thiết bị điện kho dầu và sản phẩm dầu), TCXD 46:1984 (chống sét công trình xây dựng), TCVN 5717-1993 (van chống sét), TCVN 3718-82 (trường điện tần số radio), TCVN 4086-85 (an toàn điện trong xây dựng), TCVN 6395-1998 (thang máy điện), TCVN 5699-1:1998/IEC 335-1:1991 (an toàn điện gia dụng).
  • Chuẩn hóa thuật ngữ kỹ thuật chuyên ngành: Bảng danh mục 37 thuật ngữ an toàn điện đối chiếu song ngữ Việt - Anh theo định nghĩa tiêu chuẩn, hỗ trợ tra cứu tài liệu quốc tế (như Protective earthing, Potential equalization, Interlocking, Sensible current, Heart fibrillation current, The step voltage, Electrical closure to case).
  • Ứng dụng thực tiễn trong ngành kỹ thuật dầu khí và công nghiệp: Cung cấp thông số kỹ thuật lắp đặt bảo vệ rò điện, mạch cách ly hạ áp 9VDC cho hệ thống bồn chứa chất lỏng/phao điện, gắn kết trực tiếp với các mô đun kỹ thuật an toàn khác trong chương trình nghề Bảo hộ lao động (an toàn thiết bị áp lực SAEN52116, an toàn không gian hạn chế SAEN52119, an toàn hóa chất SAEN52113, an toàn phòng chống cháy nổ SAEN52110).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên:
    • Người học theo học hệ Trung cấp và Cao đẳng nghề Bảo hộ lao động tại Trường Cao đẳng Dầu khí.
    • Sinh viên các ngành kỹ thuật điện, cơ điện tử, vận hành thiết bị dầu khí, công nghệ hóa học tại các cơ sở giáo dục nghề nghiệp cần tích lũy học phần an toàn điện.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Hoàn thành khối kiến thức pháp luật đại cương (COMP51003) và tin học cơ sở (COMP52005).
    • Nắm vững kiến thức vật lý cơ bản về mạch điện xoay chiều một pha, ba pha, định luật Ohm và công suất điện.
  • Giảng viên và cán bộ đào tạo:
    • Làm giáo trình giảng dạy chính thức cho giảng viên thuộc Trung tâm Đào tạo An toàn môi trường.
    • Tài liệu căn cứ để xây dựng đề cương chi tiết, bài giảng tích hợp, ngân hàng câu hỏi trắc nghiệm và phiếu đánh giá kỹ năng thực hành.
  • Kỹ sư và cán bộ an toàn tại doanh nghiệp: Cán bộ an toàn vệ sinh lao động (HSE), kỹ thuật viên vận hành, bảo dưỡng hệ thống điện tại các nhà máy công nghiệp, trạm phân phối điện và công trình dầu khí dùng làm tài liệu tra cứu quy chuẩn kỹ thuật an toàn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế chuyên biệt cho học sinh, sinh viên theo học chuyên ngành Bảo hộ lao động hệ Trung cấp và Cao đẳng nghề, đồng thời phù hợp làm tài liệu huấn luyện kỹ thuật an toàn điện cho kỹ thuật viên cơ điện, cán bộ HSE tại các nhà máy, xí nghiệp công nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần có kiến thức cơ bản về vật lý đại cương (mạch điện xoay chiều, định luật Ohm, công suất, điện trở), các quy định pháp luật lao động tổng quát (COMP51003) và hoàn thành các học phần đại cương trong chương trình khung đào tạo nghề.

3. Điểm khác biệt của giáo trình này so với các giáo trình điện nói chung?

Giáo trình tiếp cận dưới góc độ Bảo hộ lao động và Kỹ thuật an toàn, dành 64,4% thời lượng (29/45 giờ) cho thực hành và xử lý tình huống; tập trung chuyên sâu vào cơ chế tổn thương sinh lý học, hiện tượng dòng điện trong đất, điện áp bước, kỹ thuật nối đất/nối không và quy trình hồi sinh tổng hợp cho nạn nhân tai nạn điện.

4. Làm sao để tự học và nghiên cứu mô đun này hiệu quả?

Người học cần đọc trước nội dung lý thuyết từng bài, trả lời hệ thống câu hỏi thảo luận cuối bài; nghiên cứu bảng tra cứu các giá trị dòng điện/điện áp an toàn (Bảng 2.1, 2.2, 2.3); kết hợp giữa việc nắm bắt nguyên lý giải tích phân bố điện trường và thực hành thao tác đo kiểm trên thiết bị tại phòng xưởng.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Tài liệu tham khảo chính thức được trích dẫn bao gồm:

  • An toàn điện trong quản lý, sản xuất và đời sống – Đinh Hạnh Thưng, NXB Giáo dục.
  • An toàn vệ sinh lao động trong sử dụng điện – Dự án nâng cao năng lực huấn luyện ATVSLĐ ở Việt Nam, NXB Lao động – Xã hội.
  • Giáo trình an toàn điện (Lưu hành nội bộ) – Khoa An toàn Môi trường, Trường Cao đẳng nghề Dầu khí.
  • Hệ thống quy chuẩn, tiêu chuẩn kỹ thuật quốc gia TCVN/TCXD và phiếu bài tập thực hành ban hành kèm theo mô đun.

Kết luận

Giáo trình Kỹ thuật an toàn điện (SAEN52109) là tài liệu giảng dạy tích hợp chuẩn hóa, cung cấp hệ thống dữ liệu kỹ thuật từ cơ sở pháp lý, phân tích định lượng điện trường trong đất đến các giải pháp công nghệ nối đất, nối trung tính và kỹ năng sơ cấp cứu tai nạn điện.

Lộ trình học tập của mô đun được thiết lập mạch lạc: xây dựng nền tảng pháp lý và sinh lý học tác động dòng điện (Bài 1, Bài 2) $\rightarrow$ trang bị kỹ năng thiết kế, đấu nối hệ thống bảo vệ nối đất/nối không (Bài 3) $\rightarrow$ sử dụng phương tiện bảo vệ cá nhân và tổ chức vận hành an toàn lưới điện (Bài 4) $\rightarrow$ hoàn thiện năng lực xử lý khẩn cấp và hồi sinh tim phổi khi xảy ra tai nạn điện (Bài 5). Người học có thể khai thác kết hợp giữa nội dung giáo trình với các văn bản quy chuẩn TCVN và tài liệu huấn luyện chuyên ngành tại thư viện Trường Cao đẳng Dầu khí.
