Tổng quan về giáo trình

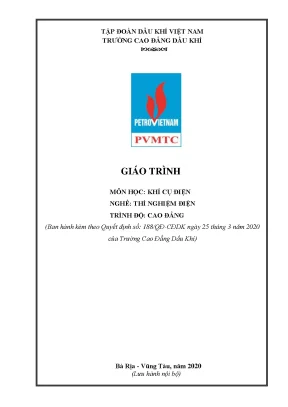

Giáo trình môn học Khí cụ điện (Mã mô đun: KTĐ19MĐ15) được biên soạn theo chương trình đào tạo nghề Thí nghiệm điện và Điện công nghiệp trình độ Cao đẳng, ban hành kèm theo Quyết định số 188/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Bà Rịa - Vũng Tàu). Tài liệu do nhóm tác giả gồm Nguyễn Lê Cương (Chủ biên), Lê Thị Thu Hường và Nguyễn Xuân Thịnh hoàn thành vào tháng 6 năm 2020 phục vụ công tác đào tạo và lưu hành nội bộ.

Trong cấu trúc chương trình khung 86 tín chỉ (2070 giờ) của nghề, Khí cụ điện là mô đun thuộc khối Môn học/Mô đun cơ sở (gồm 15 tín chỉ, 285 giờ). Mô đun này được bố trí học sau các môn học chung đại cương, trước các môn An toàn lao động, Mạch điện và có thể học song song với môn Vật liệu điện. Đây là học phần cơ sở cung cấp kiến thức nền tảng trực tiếp cho các mô đun chuyên môn tiếp theo như Bảo vệ rơ le (KTĐ19MĐ6), Đo lường điện (KTĐ19MĐ14), Trang bị điện 1 (KTĐ19MĐ57), Thí nghiệm khí cụ điện (KTĐ19MĐ41) và Thí nghiệm máy cắt điện (KTĐ19MĐ43).

Mục tiêu đào tạo của giáo trình hướng tới việc trang bị cho người học năng lực nhận dạng, phân loại, trình bày cấu tạo và nguyên lý hoạt động của các loại khí cụ điện thông dụng; tính toán lựa chọn khí cụ phù hợp với phụ tải và lắp đặt vào các sơ đồ mạch điện công nghiệp cơ bản theo đúng tiêu chuẩn kỹ thuật Việt Nam (TCVN).

Giáo trình có tổng thời lượng 75 giờ (tương đương 2 tín chỉ), trong đó lý thuyết chiếm 14 giờ, thực hành/thảo luận/bài tập chiếm 58 giờ và kiểm tra chiếm 3 giờ. Cấu trúc nội dung được thiết kế theo hướng tích hợp thực hành, phân chia thành 4 bài học chuyên biệt bao quát từ nguyên lý tiếp xúc điện, hồ quang điện đến các nhóm khí cụ đóng cắt, bảo vệ và điều khiển.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 4 bài học chính, phản ánh logic từ cơ sở vật lý đến ứng dụng thiết bị cụ thể trong hệ thống điện:

[Bài 1: Khái niệm & Cơ sở lý thuyết Khí cụ điện]
[Bài 2: Khí cụ điện Đóng cắt]
[Bài 3: Khí cụ điện Bảo vệ]
[Bài 4: Khí cụ điện Điều khiển]
         (Contactor, Khởi động từ đơn/đảo chiều, Rơ le trung gian, Rơ le thời gian)
  • Bài 1: Khái niệm và công dụng của khí cụ điện (4 giờ lý thuyết): Giới thiệu định nghĩa, chức năng và hệ thống phân loại khí cụ điện theo công dụng (khống chế, bảo vệ, điều khiển tự động, đo lường), theo tính chất dòng điện (AC/DC), theo nguyên lý làm việc và theo cấp điện áp (hạ áp $<3\text{ kV}$, trung áp $3-36\text{ kV}$, cao áp $36-<400\text{ kV}$, siêu cao áp $\ge 400\text{ kV}$). Phân tích các chế độ phát nóng: làm việc quá tải, quá điện áp và ngắn mạch. Giáo trình cung cấp Bảng 1.1 về xác suất xảy ra các dạng ngắn mạch trong hệ thống: ngắn mạch 1 pha $N^{(1)}$ chiếm 65%, ngắn mạch 2 pha chạm đất $N^{(1-1)}$ chiếm 20%, ngắn mạch 2 pha $N^{(2)}$ chiếm 10%, ngắn mạch 3 pha $N^{(3)}$ chiếm 5%. Trình bày bản chất tiếp xúc điện (tiếp xúc cố định, đóng mở, trượt; tiếp xúc điểm, đường, mặt) và công thức xác định điện trở tiếp xúc $R_{tx}$. Phân tích bản chất hồ quang điện (mật độ dòng $10^2 - 10^3\text{ A/mm}^2$, nhiệt độ $5000 - 6000^\circ\text{C}$) và các phương pháp dập tắt: kéo dài cơ khí (dùng lò xo, lưỡi dao phụ, tiếp điểm cầu), phân đoạn hồ quang bằng cánh thép amiang, cuộn thổi từ, vật liệu tự sinh khí và dập hồ quang trong dầu biến áp.
  • Bài 2: Khí cụ điện đóng cắt (20 giờ: 3 giờ lý thuyết, 17 giờ thực hành): Cung cấp cấu tạo, nguyên lý và công thức tính chọn cho các thiết bị đóng cắt hạ áp và cao áp: Cầu dao (má kẹp đồng đỏ, công thức lực điện động $F = \frac{I^2}{4l}\frac{dL}{dl}$, dãy dòng định mức 15A – 1000A, tuổi thọ vài nghìn lần); Công tắc hộp ($\Pi\text{BM}$ dòng đến 400A, cơ cấu cam tuổi thọ đến $2\cdot 10^5$ lần); Công tắc vạn năng; Công tắc hành trình (kiểu nút ấn BK-111 dòng 6A/500V, kiểu đòn, kiểu quay, công tắc tế vi độ chính xác $0,3 - 0,7\text{ mm}$, thời gian đóng cắt $0,01 - 0,02\text{ s}$); Nút ấn điều khiển (nút đơn, liên động, quy định màu đỏ dừng/xanh chạy); Dao cách ly (lắp đặt trong nhà và ngoài trời điện áp $\ge 3\text{ kV}$, quy tắc khóa liên động với máy cắt); Máy cắt điện nhiều dầu (cơ chế phân tích dầu sinh hỗn hợp khí chứa 70% Hydro, áp suất $100 - 140\text{ N/cm}^2$), máy cắt khí $\text{SF}_6$, máy cắt không khí; Áptomát/CB (cơ cấu 2–3 cấp tiếp điểm chính/phụ/hồ quang, buồng dập hồ quang nửa kín $\le 50\text{ kA}$ và buồng hở, móc bảo vệ điện từ cực đại, móc rơ le nhiệt, móc sụt áp, aptomat vạn năng bán dẫn/vi mạch dòng đến 5000A).
  • Bài 3: Khí cụ điện bảo vệ (29 giờ: 4 giờ lý thuyết, 24 giờ thực hành, 1 giờ kiểm tra): Trình bày cấu tạo nam châm điện (cuộn dây, mạch từ loại có nắp và không nắp); Rơ le dòng điện, rơ le điện áp; Rơ le nhiệt kim loại kép (đặc tính Ampe - giây $A-s$, cấu tạo kiểu tấm đồng tiền, kiểu kín trong động cơ, kiểu đũa/thanh, kiểu ống); Cầu chì (loại vặn, loại hộp, loại kín có chất nhồi); Thiết bị chống dòng rò (cầu dao chống giật ELCB 1 pha, 3 pha và bảng thông số thiết bị chống rò của các hãng công nghiệp).
  • Bài 4: Khí cụ điện điều khiển (22 giờ: 3 giờ lý thuyết, 17 giờ thực hành, 1 giờ kiểm tra lý thuyết, 1 giờ kiểm tra thực hành): Khảo sát cấu tạo và nguyên lý làm việc của Công tắc tơ (Contactor); Khởi động từ (khởi động từ đơn hai nút nhấn, khởi động từ đảo chiều ba nút nhấn, tiếp điểm thường mở NO, thường đóng NC); Rơ le trung gian; Rơ le tốc độ; Rơ le thời gian (kiểu khí nén và kiểu bán dẫn điện tử).

Kiến thức nền tảng được xây dựng

Giáo trình hình thành cho người học các hệ thống lý thuyết và nguyên lý kỹ thuật điện cốt lõi:

  • Lý thuyết tiếp xúc và dẫn điện: Bản chất vật lý của điện trở tiếp xúc $R_{tx}$, sự phụ thuộc vào điện trở suất vật liệu $\rho$, lực ép $F$, số điểm tiếp xúc $N$, ứng suất chống dập $\delta_b$ và quy luật biến thiên theo nhiệt độ: $$R_{\theta} = R_0 [1 + a_0(\theta - \theta_0)]$$
  • Lý thuyết phóng điện và dập tắt hồ quang: Động học ion hóa và khử ion trong chất khí; nguyên lý tương tác điện từ dập hồ quang và cơ chế dập hồ quang trong môi trường dầu máy cắt.
  • Nguyên lý chuyển đổi cơ - điện và giãn nở nhiệt: Lực hút điện từ trong mạch từ của nam châm điện; nguyên lý uốn cong do hệ số giãn nở nhiệt khác nhau của thanh lưỡng kim kép trong rơ le nhiệt.
  • Phương pháp tính toán và phối hợp bảo vệ: Điều kiện chọn thiết bị theo điện áp định mức ($U_{đm} \ge U_{mạng}$), dòng điện định mức ($I_{đm} \ge I_{tt}$), khả năng cắt ngắn mạch ($I_{cđm} \ge I_{Nt}$, $S_{cđm} \ge S_{Nt}$); điều kiện kiểm tra ổn định động ($I_{dđm} \ge I_{xk}$), ổn định nhiệt ($B_{nhđm} = I^2_{nhđm} \cdot T_{td}$); sự phối hợp giữa đường đặc tính quá tải của động cơ và đặc tính bảo vệ của rơ le nhiệt.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc và giải thích sơ đồ ký hiệu quy ước của các tiếp điểm (NO, NC), cuộn hút, cầu dao, nút ấn liên động, rơ le hành trình; tra cứu bảng thông số định mức kỹ thuật của các hãng chế tạo.
  • Kỹ năng phân tích (Analytical skills): Tính toán dòng điện làm việc, dòng điện mở máy động cơ ($I_{kđ} = K_{mm} \cdot I_{đm}$); xác định thời gian tác động tổng của hệ thống bảo vệ máy cắt ($t = t_{bv} + t_{mc}$ với $t_{bv} = 0,02 - 0,05\text{ s}$, $t_{mc} = 0,1 - 0,12\text{ s}$); phân tích nguyên nhân và dạng ngắn mạch theo xác suất thống kê.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Đấu nối mạch điều khiển động cơ bằng khởi động từ đơn và khởi động từ đảo chiều; cài đặt ngưỡng tác động của CB dòng cực đại và rơ le nhiệt; thao tác vận hành đóng cắt dao cách ly phối hợp máy cắt đúng quy trình an toàn điện.

Phương pháp giảng dạy và học tập

Mô đun Khí cụ điện áp dụng mô hình giảng dạy kết hợp giữa lý thuyết chuyên ngành và thực hành kỹ năng xưởng, trong đó thời lượng thực hành chiếm ưu thế (58/75 giờ, tương đương 77,3% tổng thời lượng môn học).

  • Phương pháp giảng dạy của giảng viên: Giảng viên sử dụng các phương pháp sư phạm tích cực bao gồm diễn giảng kết hợp trình chiếu mô phỏng (máy tính, máy chiếu), vấn đáp kỹ thuật và dạy học giải quyết vấn đề (Problem-based learning). Giảng viên chuẩn bị hệ thống giáo án theo từng buổi học, cung cấp phiếu học tập và đưa ra các tình huống sự cố thực tế (như ngắn mạch, quá tải động cơ, kẹt tiếp điểm) để người học thảo luận nhóm hoặc giải quyết độc lập.
  • Hình thức tổ chức học tập và thực hành: Các giờ lý thuyết được tổ chức trên lớp học chuyên môn hóa. Giờ thực hành, bài tập và thảo luận được thực hiện tại phòng xưởng Trang bị điện. Người học trực tiếp tiếp xúc với khí cụ thật: tháo lắp, quan sát cơ cấu tiếp điểm, buồng dập hồ quang, đấu nối mạch khống chế nút nhấn - contactor và kiểm tra thông số mạch điện.
  • Quy trình kiểm tra và đánh giá kết quả học tập:
    • Kiểm tra thường xuyên: Gồm 01 bài đánh giá thông qua hình thức hỏi miệng trên lớp hoặc thực hành thao tác trên máy tính.
    • Kiểm tra định kỳ: Gồm 03 bài kiểm tra bắt buộc:
      1. Bài kiểm tra số 1 (Lý thuyết): Nội dung tổng hợp Bài 1, Bài 2, Bài 3.
      2. Bài kiểm tra số 2 (Lý thuyết): Nội dung chuyên sâu Bài 4.
      3. Bài kiểm tra số 3 (Thực hành): Đánh giá kỹ năng lắp ráp, vận hành tổng hợp từ Bài 1 đến Bài 4.
    • Thi kết thúc môn học: Hình thức thi trắc nghiệm trên máy tính, thời gian làm bài từ 60 đến 90 phút.
  • Hướng dẫn tự học đối với sinh viên: Người học có trách nhiệm nghiên cứu trước nội dung giáo trình theo từng bài học, chuẩn bị đầy đủ tài liệu, dụng cụ học tập; hoàn thành các câu hỏi củng cố trắc nghiệm và bài tập tính toán cuối mỗi bài; rèn luyện tính cẩn thận, chính xác và tuân thủ các quy tắc an toàn lao động trong xưởng điện.

Điểm nổi bật và cập nhật

  • Cập nhật các thế hệ khí cụ điện đóng cắt hiện đại: Bên cạnh các thiết bị cơ khí truyền thống như cầu dao má kẹp, công tắc hộp kiểu $\Pi\text{BM}$, giáo trình đưa vào nội dung phân tích cấu tạo và nguyên lý của máy cắt khí $\text{SF}_6$, máy cắt không khí (Air Circuit Breaker - ACB) và các dòng Áptomát vạn năng tích hợp bộ điều khiển bán dẫn, vi mạch điện tử có dải dòng định mức lớn ($630\text{ A}$ đến $5000\text{ A}$, điện áp $660\text{ V}$).
  • Tích hợp đầy đủ các giải pháp bảo vệ an toàn công nghiệp: Tài liệu dành dung lượng chuyên sâu cho các thiết bị bảo vệ chống dòng rò (ELCB) 1 pha và 3 pha, bổ sung bảng tra cứu thông số kỹ thuật (Bảng 3.7) về thiết bị chống rò và thiết bị đóng cắt của các hãng thiết bị điện công nghiệp như Merlin Gerin.
  • Gắn kết kiến thức với tiêu chuẩn và thực tiễn vận hành: Các quy tắc lựa chọn thiết bị đóng cắt, kiểm tra độ ổn định nhiệt, ổn định động và quy trình khóa liên động cơ khí - điện giữa dao cách ly với máy cắt điện cao áp ($\ge 3\text{ kV}$) được biên soạn dựa trên các quy chuẩn kỹ thuật điện và tiêu chuẩn an toàn Việt Nam (TCVN).
  • Cơ cấu thời lượng thiên về thực hành nghề: Tỷ lệ phân bổ thời gian thực hành đạt 58/75 giờ (chiếm hơn 77%), giúp người học chuyển hóa trực tiếp kiến thức lý thuyết về hồ quang, lực hút điện từ sang kỹ năng thao tác đấu nối, hiệu chỉnh khí cụ thực tế.

Đối tượng sử dụng giáo trình

  • Sinh viên đào tạo chính quy: Giáo trình được thiết kế trực tiếp cho sinh viên hệ Cao đẳng nghề Thí nghiệm điện và nghề Điện công nghiệp tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp có chương trình tương đương. Sinh viên tiếp cận môn học sau khi đã hoàn thành các học phần giáo dục đại cương (Tin học, Ngoại ngữ, Giáo dục quốc phòng).
  • Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức cơ sở từ các môn học Cơ sở kỹ thuật điện (KTĐ19MH7), An toàn điện (KTĐ19MH1) và học song song với môn Vật liệu điện (KTĐ19MH64). Kiến thức từ giáo trình này là điều kiện bắt buộc trước khi học các mô đun: Bảo vệ rơ le, Thí nghiệm khí cụ điện, Thí nghiệm máy cắt điện, Thí nghiệm thiết bị trạm biến áp.
  • Giảng viên chuyên ngành: Tài liệu là căn cứ chuẩn để giảng viên biên soạn đề cương bài giảng, thiết kế phiếu học tập, xây dựng ngân hàng câu hỏi trắc nghiệm máy tính và thiết lập các bài thực hành module tại xưởng Trang bị điện.
  • Cán bộ kỹ thuật và tự học: Là tài liệu tham khảo chuyên môn cho kỹ thuật viên vận hành, thí nghiệm, bảo dưỡng hệ thống điện trong các nhà máy công nghiệp, trạm biến áp phân phối cần tra cứu nguyên lý làm việc và phương pháp kiểm tra khí cụ điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ giảng viên giảng dạy và sinh viên theo học trình độ Cao đẳng nghề Thí nghiệm điện, Điện công nghiệp. Ngoài ra, tài liệu phù hợp cho kỹ thuật viên điện công nghiệp cần tra cứu nguyên lý cấu tạo và phương pháp tính chọn thiết bị điện.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức các môn học chung đại cương và các môn cơ sở ngành, đặc biệt là Cơ sở kỹ thuật điện (mạch điện xoay chiều, 3 pha, các hiện tượng cảm ứng điện từ), An toàn điện và Vật liệu điện (vật liệu dẫn điện, cách điện, bimetal).

3. Điểm khác biệt với giáo trình khác?

Giáo trình có tỷ trọng thực hành cao ($77,3%$ thời lượng), tích hợp chi tiết bảng xác suất ngắn mạch thực tế (Bảng 1.1), các công thức kiểm tra ổn định nhiệt - ổn định động máy cắt, đặc tính Ampe - giây rơ le nhiệt và cập nhật các dòng khí cụ hiện đại như máy cắt $\text{SF}_6$, CB vi mạch lên tới $5000\text{ A}$.

4. Làm sao để tự học hiệu quả?

Người học cần chủ động đọc trước nội dung từng bài học, quan sát đối chiếu hình vẽ mặt cắt cấu tạo (như tiếp điểm má kẹp, cơ cấu đòn bẩy, mạch từ nam châm điện), hoàn thành toàn bộ hệ thống câu hỏi củng cố trắc nghiệm cuối bài và thực hành giải bài tập tính chọn công suất cắt, dòng định mức của khí cụ.

5. Có tài liệu bổ trợ nào kèm theo?

Học phần đi kèm hệ thống phiếu học tập, bài tập tình huống thực hành tại xưởng Trang bị điện, ngân hàng câu hỏi thi trắc nghiệm trên máy tính và danh mục tài liệu tham khảo chuẩn ngành, bao gồm cuốn Khí cụ Điện Kết cấu, sử dụng và sửa chữa của tác giả Nguyễn Xuân Phú.

Kết luận

Giáo trình môn học Khí cụ điện của Trường Cao đẳng Dầu khí cung cấp hệ thống kiến thức toàn diện và có cấu trúc chặt chẽ về các thiết bị điện đóng cắt, bảo vệ và điều khiển trong mạng lưới điện hạ áp, trung áp và cao áp. Nội dung tài liệu kết hợp giữa phân tích bản chất vật lý (phát nóng, tiếp xúc điện, dập tắt hồ quang) với các phương pháp tính chọn và quy trình vận hành kỹ thuật theo tiêu chuẩn TCVN.

Lộ trình học tập được thiết kế mạch lạc: đi từ kiến thức cơ sở (Bài 1: Khái niệm, phát nóng, hồ quang) $\rightarrow$ khí cụ đóng cắt cơ bản và công suất lớn (Bài 2: Cầu dao, công tắc, nút ấn, dao cách ly, máy cắt, CB) $\rightarrow$ khí cụ tự động bảo vệ sự cố (Bài 3: Nam châm điện, rơ le nhiệt, cầu chì, ELCB) $\rightarrow$ tổ hợp mạch điều khiển hoàn chỉnh (Bài 4: Contactor, khởi động từ, rơ le thời gian), tạo nền tảng vững chắc để chuyển tiếp sang các học phần thí nghiệm chuyên sâu.

Tài liệu tham khảo chính được trích dẫn trong giáo trình:

  1. Nguyễn Xuân Phú (2000), Khí cụ Điện Kết cấu, sử dụng và sửa chữa, Nhà xuất bản Khoa học và Kỹ thuật.
  2. Lê Thị Thu Hường (2020), Khí cụ điện, Tài liệu lưu hành nội bộ Trường Cao đẳng Dầu khí.
