Giáo Trình Hệ Thống Thu Gom và Vận Chuyển Dầu Khí cho Nghề Vận Hành Thiết Bị Khai Thác Dầu Khí

Giáo trình hệ thống thu gom và vận chuyển dầu khí cung cấp kiến thức chuyên sâu cho sinh viên ngành khai thác dầu khí tại trường cao đẳng dầu khí.

• Tác giả: Ks. Trần Thanh Huy
• Trường học: Trường Cao Đẳng Dầu Khí
• Chuyên ngành: Vận Hành Thiết Bị Khai Thác Dầu Khí
• Đề tài: Hệ Thống Thu Gom và Vận Chuyển Dầu Khí
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2022
• Địa điểm: Bà Rịa - Vũng Tàu

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. BÀI 1: KHÁI NIỆM VÀ PHÂN LOẠI
• 1.1. MỘT SỐ YÊU CẦU VỀ CẤU TẠO ĐƯỜNG ỐNG
• 1.1.1. Một số yêu cầu về cấu tạo đường ống dẫn chính
• 1.1.2. Vật liệu chế tạo và quy cách ống
• 1.1.3. Các phụ kiện của đường ống
• 1.1.4. Bọc đường ống (pipe coating)
• 1.2. BỂ CHỨA VÀ TÀU CHỨA
• 1.2.1. KHÁI NIỆM VÀ PHÂN LOẠI
• 1.2.2. CẤU TẠO MỘT SỐ LOẠI BỂ CHỨA VÀ TÀU CHỨA
• 1.2.2.1. Bể chứa hình trụ nằm ngang (bullet)
• 1.2.2.2. Bể chứa hình trụ đứng (tank)
• 1.3. VẬN HÀNH HỆ THỐNG THU GOM VẬN CHUYỂN DẦU KHÍ
• 1.3.1. Vận hành đường ống
• 1.3.2. Vận hành bể chứa
• 1.3.3. XỬ LÝ SỰ CỐ THƯỜNG GẶP KHI VẬN HÀNH HỆ THỐNG THU GOM VẬN CHUYỂN DẦU KHÍ
• 1.3.3.1. Các sự cố thường gặp khi vận hành đường ống
• 1.3.3.2. Các sự cố thường gặp khi vận hành bể chứa
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Vận Hành Hệ Thống Thu Gom và Vận Chuyển Dầu Khí

Giáo trình "Hệ thống thu gom và vận chuyển dầu khí" được biên soạn nhằm cung cấp kiến thức cơ bản về cấu tạo và nguyên lý hoạt động của hệ thống này. Nội dung giáo trình không chỉ giúp sinh viên hiểu rõ về các thiết bị mà còn trang bị cho họ khả năng vận hành và xử lý sự cố trong quá trình làm việc. Đây là tài liệu quan trọng cho sinh viên ngành Dầu khí, giúp họ nắm vững quy trình và kỹ thuật cần thiết.

1.1. Mục tiêu và ý nghĩa của giáo trình

Giáo trình nhằm trang bị cho sinh viên kiến thức về cấu tạo, nguyên lý hoạt động của hệ thống thu gom và vận chuyển dầu khí. Mục tiêu là giúp sinh viên có khả năng vận hành và xử lý sự cố trong thực tế.

1.2. Đối tượng áp dụng giáo trình

Giáo trình được áp dụng cho sinh viên ngành Vận hành thiết bị khai thác dầu khí tại Trường Cao đẳng Dầu khí, giúp họ có nền tảng vững chắc trong lĩnh vực này.

II. Các thách thức trong Vận Hành Hệ Thống Thu Gom Dầu Khí

Vận hành hệ thống thu gom và vận chuyển dầu khí gặp nhiều thách thức, từ việc đảm bảo an toàn cho đến việc duy trì hiệu suất hoạt động. Các sự cố thường gặp có thể ảnh hưởng đến quá trình vận hành, đòi hỏi người vận hành phải có kiến thức và kỹ năng xử lý kịp thời.

2.1. Các sự cố thường gặp trong hệ thống

Các sự cố như rò rỉ, tắc nghẽn đường ống, và sự cố thiết bị là những vấn đề phổ biến trong quá trình vận hành hệ thống thu gom dầu khí. Việc phát hiện và xử lý kịp thời là rất quan trọng.

2.2. Nguyên nhân gây ra sự cố

Nguyên nhân gây ra sự cố có thể đến từ thiết bị hỏng hóc, quy trình vận hành không đúng, hoặc điều kiện môi trường khắc nghiệt. Việc phân tích nguyên nhân giúp cải thiện quy trình vận hành.

III. Phương Pháp Vận Hành Hệ Thống Thu Gom Dầu Khí Hiệu Quả

Để vận hành hệ thống thu gom và vận chuyển dầu khí hiệu quả, cần áp dụng các phương pháp và công nghệ tiên tiến. Việc tối ưu hóa quy trình và bảo trì định kỳ là rất cần thiết để đảm bảo an toàn và hiệu suất.

3.1. Quy trình vận hành hệ thống

Quy trình vận hành bao gồm các bước từ khởi động, theo dõi hoạt động đến bảo trì thiết bị. Mỗi bước cần được thực hiện theo đúng quy định để đảm bảo an toàn.

3.2. Công nghệ trong vận hành hệ thống

Công nghệ hiện đại như cảm biến và hệ thống điều khiển tự động giúp nâng cao hiệu quả vận hành. Việc áp dụng công nghệ mới cũng giúp giảm thiểu rủi ro trong quá trình vận hành.

IV. Ứng Dụng Thực Tiễn của Hệ Thống Thu Gom và Vận Chuyển Dầu Khí

Hệ thống thu gom và vận chuyển dầu khí có ứng dụng rộng rãi trong ngành công nghiệp dầu khí. Việc áp dụng các kiến thức từ giáo trình vào thực tiễn giúp sinh viên có cái nhìn rõ hơn về công việc sau này.

4.1. Kết quả nghiên cứu và ứng dụng

Nghiên cứu cho thấy việc áp dụng quy trình vận hành đúng cách giúp giảm thiểu sự cố và tăng hiệu suất làm việc. Các ứng dụng thực tiễn từ giáo trình đã được áp dụng thành công tại nhiều công ty dầu khí.

4.2. Tương lai của hệ thống thu gom dầu khí

Với sự phát triển của công nghệ, hệ thống thu gom và vận chuyển dầu khí sẽ ngày càng được cải tiến. Tương lai hứa hẹn sẽ có nhiều giải pháp mới giúp nâng cao hiệu quả và an toàn trong vận hành.

V. Kết luận về Giáo Trình Vận Hành Hệ Thống Thu Gom Dầu Khí

Giáo trình "Hệ thống thu gom và vận chuyển dầu khí" không chỉ cung cấp kiến thức lý thuyết mà còn trang bị kỹ năng thực hành cho sinh viên. Việc nắm vững nội dung giáo trình sẽ giúp sinh viên tự tin hơn trong công việc sau này.

5.1. Tóm tắt nội dung giáo trình

Nội dung giáo trình bao gồm các kiến thức về cấu tạo, nguyên lý hoạt động và quy trình vận hành hệ thống thu gom và vận chuyển dầu khí. Đây là nền tảng quan trọng cho sinh viên.

5.2. Khuyến nghị cho sinh viên

Sinh viên nên chủ động nghiên cứu và thực hành để nắm vững kiến thức. Việc tham gia các khóa học bổ sung và thực tập tại các công ty dầu khí cũng rất cần thiết.

Trích đoạn nội dung tài liệu

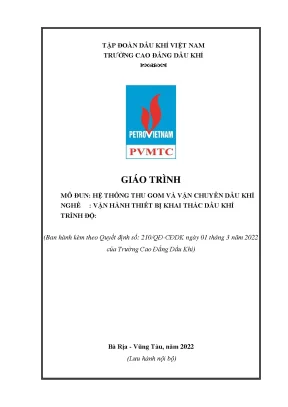

TẬP ĐOÀN DẦU KHÍ VIỆT NAM TRƯỜNG CAO ĐẲNG DẦU KHÍ  GIÁO TRÌNH MÔ ĐUN: HỆ THỐNG THU GOM VÀ VẬN CHUYỂN DẦU KHÍ NGHỀ : VẬN HÀNH THIẾT BỊ KHAI THÁC DẦU KHÍ TRÌNH ĐỘ: (Ban hành kèm theo Quyết định số: 210/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Trường Cao Đẳng Dầu Khí) Bà Rịa - Vũng Tàu, năm 2022 (Lưu hành nội bộ) TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. Trang 1 LỜI GIỚI THIỆU Để phục vụ cho công tác giảng dạy của giáo viên cũng như việc học tập của học sinh trong khoa Dầu khí, chúng tôi đã tham khảo nhiều tài liệu của các tác giả trong và ngoài nước biên soạn nên giáo trình “hệ thống thu gom và vận chuyển dầu khí”. Giáo trình được dùng cho các giáo viên trong khoa làm tài liệu chính thức giảng dạy cho học sinh nghề Vận hành thiết bị khai thác dầu khí.

Nội dung giáo trình đề cập một cách hệ thống các kiến thức cơ bản nhất về cấu tạo, nguyên lý hoạt động và giúp học sinh vận hành hệ thống đường ống và các thiết bị phụ trợ, bể chứa dầu khí theo đúng quy trình đồng thời phát hiện và xử lý được các sự cố thường gặp trong quá trình vận hành hệ thống thu gom và vận chuyển dầu khí. Cụ thể bao gồm các bài sau: • Bài 1: Đường ống • Bài 2: Bể chứa và Tàu chứa • Bài 3: Vận hành hệ thống thu gom vận chuyển dầu khí Xin chân thành cảm ơn các giáo viên Khoa Dầu khí tại trường Cao đẳng Dầu khí đã giúp đỡ tôi hoàn thành giáo trình này. Trân trọng cảm ơn. Bà rịa - Vũng Tàu, tháng 3 năm 2022 Tham gia biên soạn 1.

Chủ biên: Ks. Trần Thanh Huy 2. Nguyễn Ngọc Thanh Trung 3. Hoàng Trọng Quang Trang 2 MỤC LỤC Trang BÀI 1.

KHÁI NIỆM VÀ PHÂN LOẠI. MỘT SỐ YÊU CẦU VỀ CẤU TẠO ĐƯỜNG ỐNG. Một số yêu cầu về cấu tạo đường ống dẫn chính. Vật liệu chế tạo và quy cách ống.

Các phụ kiện của đường ống. Bọc đường ống (pipe coating). BỂ CHỨA VÀ TÀU CHỨA. KHÁI NIỆM VÀ PHÂN LOẠI.

CẤU TẠO MỘT SỐ LOẠI BỂ CHỨA VÀ TÀU CHỨA.1 Bể chứa hình trụ nằm ngang (bullet).2 Bể chứa hình trụ đứng (tank). VẬN HÀNH HỆ THỐNG THU GOM VẬN CHUYỂN DẦU KHÍ. VẬN HÀNH HỆ THỐNG THU GOM VẬN CHUYỂN DẦU KHÍ. Vận hành đường ống.

Vận hành bể chứa. XỬ LÝ SỰ CỐ THƯỜNG GẶP KHI VẬN HÀNH HỆ THỐNG THU GOM VẬN CHUYỂN DẦU KHÍ ……………………………………………………. Các sự cố thường gặp khi vận hành đường ống. Các sự cố thường gặp khi vận hành bể chứa.51 TÀI LIỆU THAM KHẢO.67 Trang 3 DANH MỤC CÁC KÝ HIỆU VIẾT TẮT ASTM American Steel Testing Material ANSI American National Standards Institude ASME American Society of Mechanical Engineers Trang 4 DANH MỤC CÁC HÌNH VẼ Hình 1.

Một số loại co, cút, tê nối bằng ren. Một số loại co, cút, tê nối bằng mối hàn giáp mối. Một số dạng olet. Khớp nối thủy lực.

Lớp phủ epoxy trong đường ống. Một số dạng vật liệu cách nhiệt. Bể trụ đứng. Bể trụ nằm ngang.

Bể hình cầu. Bồn trụ ngang. Cấu tạo bể đứng. Trang bị bể chứa dầu thương mại.

Van hô hấp cơ học (van thở). Van an toàn thủy lực.39 Trang 5 DANH MỤC CÁC BẢNG Bảng 1. Bảng mã màu nhận dạng ống. Tính chất vật liệu thép cacbon và thép hợp kim.

Cơ tính vật liệu thép cacbon và thép hợp kim. Tính chất vật liệu thép Cabon và hợp kim thấp (Ứng suất cho phép 1000 psi – trị số S).32 Trang 6 GIÁO TRÌNH MÔ ĐUN 1. Tên mô đun: Hệ thống thu gom và vận chuyển dầu khí 2. Mã mô đun: PETP53157 3.

Vị trí, tính chất, ý nghĩa và vai trò của mô đun: 3. Vị trí: Là mô đun thuộc phần môn học, mô đun chuyên môn nghề của chương trình đào tạo. Môn đun này được dạy trước mô đun như: Vận hành hệ thống khai thác dầu trên mô hình và dạy sau các môn học, mô đun: Cơ sở khai thác, Thiết bị hoàn thiện giếng khai thác… 3. Tính chất: Mô đun này trang bị những kiến thức về cấu tạo, nguyên lý hoạt động của Hệ thống thu gom và vận chuyển dầu khí (đường ống, bể chứa) cho HSSV.

Ý nghĩa và vai trò của mô đun: Là mô đun bắt buộc, giúp học sinh, sinh viên thao tác thành thạo trong vận hành hệ thống thu gom vận chuyển dầu khí 4. Mục tiêu của mô đun: 4. Về kiến thức: A1. Phân loại được các loại: đường ống, bề chứa và tàu chứa; A2.

Trình bày được cấu tạo đường ống, bể chứa và các trang bị của bể chứa, tàu chứa dầu khí. Về kỹ năng: B1. Vận hành hệ thống đường ống và các thiết bị phụ trợ, bể chứa và tàu chứa dầu khí theo đúng quy trình; B2. Phát hiện và xử lý được các sự cố thường gặp trong quá trình vận hành hệ thống thu gom vận chuyển dầu khí.

Về năng lực tự chủ và trách nhiệm: C1. Tuân thủ tuyệt đối các qui định về an toàn, pccc, nội quy phòng học/xưởng thực hành và quy chế của nhà trường. Tuân thủ các qui trình vận hành các thiết bị cơ khí, điện, tự động hóa có liên quan. Xác định được công việc phải thực hiện, hoàn thành các công việc theo yêu cầu, không để xảy ra sự cố, hư hỏng đối với hệ thống thiết bị.

Nội dung của mô đun Trang 7 5. Chương trình khung Thời gian đào tạo (giờ) Trong đó Số Mã tín Thực Thi/ Tên môn học, mô đun Tổn Lý hành/ Kiểm MH/MĐ/HP ch ỉ g số thuyế thí nghiệm tra t / bài tập/ L T thảo luận T H Các môn học chung/ đại I 23 465 180 260 17 8 cương COMP64002 Giáo dục chính trị 4 75 41 29 5 0 COMP62004 Pháp luật 2 30 18 10 2 0 COMP62008 Giáo dục thể chất 2 60 5 51 0 4 Giáo dục quốc phòng và An COMP64010 4 75 36 35 2 2 ninh COMP63006 Tin học 3 75 15 58 0 2 FORL66001 Tiếng Anh 6 120 42 72 6 0 SAEN52001 An toàn vệ sinh lao động 2 30 23 5 2 0 Các môn học, mô đun chuyên II. 63 1560 429 1052 30 49 môn ngành, nghề II. Môn học, mô đun kỹ thuật cơ sở 13 255 120 122 9 4 MECM5200 Vẽ kỹ thuật - 1 2 45 14 29 1 1 3 ELEO53012 Điện kỹ thuật cơ bản 3 45 36 6 3 0 AUTM5211 Cơ sở điều khiển quá trình 2 45 14 29 1 1 1 PETR63001 Hóa Đại cương 3 45 42 0 3 0 PETD53031 Địa chất cơ sở 3 75 14 58 1 2 Môn học, mô đun chuyên môn II.

50 1305 309 930 21 45 ngành, nghề PETD62032 Địa chất dầu khí 2 30 28 0 2 0 PETD63033 Cơ sở khoan 3 45 42 0 3 0 PETD53034 Cơ sở khai thác 3 45 42 0 3 0 PETD62035 Địa chất môi trường 2 30 28 0 2 0 PETP53151 Vận hành van 3 75 14 58 1 2 Thiết bị hoàn thiện giếng khai PETP53152 3 75 14 58 1 2 thác PETP54153 Vận hành Bơm 4 105 14 87 1 3 PETP53154 Vận hành máy nén 3 75 14 58 1 2 PETP54155 Vận hành thiết bị tách dầu khí 4 105 14 87 1 3 PETP63156 Vận hành thiết bị nhiệt 3 75 14 58 1 2 Hệ thống thu gom và vận PETP53157 3 75 14 58 1 2 chuyển dầu khí PETP62158 Công nghệ khí 2 45 14 29 1 1 Trang 8 Vận hành hệ thống khai thác PETP55159 5 135 14 116 1 4 trên mô hình 1 Vận hành hệ thống khai thác PETP63160 3 75 14 58 1 2 trên mô hình 2 PETR54261 Thực tập sản xuất 4 180 15 155 0 10 PETR63262 Khóa luận tốt nghiệp 3 135 14 108 1 12 Tổng cộng 86 2025 609 1312 47 57 5. Chương trình chi tiết mô đun Thời gian (giờ) Thực hành, Số Kiểm tra Nội dung tổng quát Tổng Lý thí nghiệm, TT số thuyết thảo luận, bài tập LT TH 1 Bài 1: Đường ống 4 4 1. Khái niệm và phân loại 2 2 2. Một số yêu cầu về cấu tạo 2 2 đường ống 2 Bài 2: Bể chứa và tàu chứa 6 5 1 1.

Khái niệm và phân loại 1 1 2. Cấu tạo một số loại bể chứa và 5 4 1 tàu chứa Bài 3: Vận hành hệ thống thu 3 65 5 58 2 gom vận chuyển dầu khí 1. Vận hành hệ thống thu gom 51 3 47 1 vận chuyển dầu khí 2. Xử lý các sự cố thường gặp khi vận hành hệ thống thu gom vận 14 2 11 1 chuyển dầu khí Cộng 75 14 58 1 2 6.

Điều kiện thực hiện mô đun: 6. Phòng học Lý thuyết/Thực hành: Đáp ứng phòng học chuẩn 6. Trang thiết bị dạy học: Projetor, máy vi tính, bảng, phấn 6. Học liệu, dụng cụ, mô hình, phương tiện: Giáo trình, mô hình học tập,… 6.

Các điều kiện khác: không có 7. Nội dung và phương pháp đánh giá: 7. Nội dung: - Kiến thức: Đánh giá tất cả nội dung đã nêu trong mục tiêu kiến thức - Kỹ năng: Đánh giá tất cả nội dung đã nêu trong mục tiêu kỹ năng. - Năng lực tự chủ và trách nhiệm: Trong quá trình học tập, người học cần: Trang 9 + Nghiên cứu bài trước khi đến lớp.

+ Chuẩn bị đầy đủ tài liệu học tập. + Tham gia đầy đủ thời lượng mô đun. + Nghiêm túc trong quá trình học tập. Phương pháp: Người học được đánh giá tích lũy mô đun như sau: 7.

Cách đánh giá - Áp dụng quy chế đào tạo Cao đẳng hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-LĐTBXH, ngày 13/3/2017 của Bộ trưởng Bộ Lao động – Thương binh và Xã hội. - Hướng dẫn thực hiện quy chế đào tạo áp dụng tại Trường Cao đẳng Dầu khí như sau: Điểm đánh giá Trọng số + Điểm kiểm tra thường xuyên (Hệ số 1) 40% + Điểm kiểm tra định kỳ (Hệ số 2) + Điểm thi kết thúc mô đun 60% 7. Phương pháp đánh giá Phương pháp Phương pháp Hình thức Chuẩn đầu ra Số Thời điểm đánh giá tổ chức kiểm tra đánh giá cột kiểm tra Thường xuyên Viết/ Tự luận/ A1, A2, C1 1 Sau 04 giờ.
