Tài liệu Phân tích & Mô tả Thư mục Học thuật: Giáo trình Mô đun Hệ thống Giám sát (MĐ 25)

Tổng quan về giáo trình

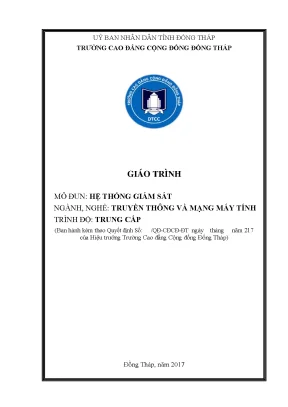

Giáo trình mô đun "Hệ thống giám sát" (Mã mô đun: MĐ 25) do Nguyễn Văn Phương chủ biên, được ban hành theo quyết định của Hiệu trưởng Trường Cao đẳng Cộng đồng Đồng Tháp năm 2017. Tài liệu được biên soạn phục vụ công tác đào tạo chuyên môn cho học sinh, sinh viên ngành Truyền thông và Mạng máy tính cùng nghề Sửa chữa, lắp ráp máy tính ở trình độ trung cấp và cao đẳng nghề.

                  CHƯƠNG TRÌNH ĐÀO TẠO CHUYÊN NGÀNH
[Môn học cơ sở ngành & Lắp ráp cài đặt PC]       [Các mô đun chuyên ngành song song]
[Bài 1: Tổng quan Camera (20h)]           [Bài 2: Lắp đặt & Cấu hình (38h)]
 (8h Lý thuyết / 10h Thực hành / 2h KT)    (4h Lý thuyết / 32h Thực hành / 2h KT)

Trong khung chương trình đào tạo, mô đun MĐ 25 được bố trí học sau các môn học cơ sở ngành và mô đun "Lắp ráp và cài đặt máy tính", đồng thời được tổ chức giảng dạy song song với các mô đun chuyên ngành khác. Tổng thời lượng của giáo trình gồm 60 giờ học, phân bổ thành 12 giờ lý thuyết, 44 giờ thực hành/thảo luận/bài tập và 4 giờ kiểm tra định kỳ/kết thúc môn.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học:

  • Về kiến thức: Nắm vững cấu tạo phần cứng, nguyên lý hoạt động, các thông số quang học - điện tử của mắt camera và các chuẩn đầu ghi hình (DVR, NVR, HVR); phân biệt các mô hình truyền dẫn tín hiệu có dây (cáp đồng trục, cáp xoắn đôi mạng) và không dây (Wifi IP).
  • Về kỹ năng: Khảo sát thực địa, tư vấn giải pháp thiết bị phù hợp với chi phí và không gian lắp đặt; thực hiện gia công dây dẫn (bấm jack BNC, RJ45, jack nguồn DC); hoàn thiện lắp đặt cố định thiết bị; cấu hình hệ thống ghi hình trên đầu thu và thiết lập giám sát từ xa qua điện thoại thông minh, máy tính.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện quy trình làm việc độc lập, tuân thủ an toàn lao động trong thi công điện nhẹ và chịu trách nhiệm đối với hệ thống an ninh vận hành.

Cấu trúc giáo trình được thiết kế theo phương pháp tiếp cận mô đun hóa (modular approach) với cấu trúc phân tầng: đi từ phân tích nguyên lý phần cứng ở Bài 1 (Tổng quan về Camera) đến quy trình thi công, đấu nối và cấu hình mạng chi tiết ở Bài 2 (Lắp đặt và cấu hình Camera). Điểm đặc sắc của tài liệu là tính định hướng thực hành cao (thời lượng thực hành chiếm trên 73% tổng chương trình) và sử dụng hệ thống thiết bị, phần mềm phổ biến thực tế làm minh họa trực tiếp.

Nội dung kiến thức cốt lõi

                             KIẾN TRÚC MÔ ĐUN MĐ 25

Các chương/chủ đề chính

Giáo trình gồm 2 bài học trọng tâm được triển khai theo tiến trình logic từ nhận diện cấu trúc thiết bị đến làm chủ kỹ năng thi công:

Bài 1: Tổng quan về Camera (Mã bài: MĐ 25-01, 20 giờ)

  • Phân loại công nghệ giám sát: Trình bày nguyên lý và đặc tính của Camera IP (truyền tải tín hiệu số hóa mã hóa qua giao thức Ethernet về NVR/NAS, phân giải tính theo Megapixel), Camera Analog (thu nhận tín hiệu quang qua cảm biến CCD, chuyển đổi ngược về tín hiệu tương tự truyền qua cáp đồng trục về DVR, phân giải tính theo TVL), và Camera không dây Wifi (hoạt động độc lập bằng kết nối mạng không dây, tích hợp khe cắm thẻ nhớ, dòng thông thường và dòng ngụy trang).
  • Hệ thống thông số kỹ thuật quang học và môi trường: Giải thích bản chất của cảm biến hình ảnh (Image Sensor của hãng Sony, Sharp); đơn vị đo lường độ phân giải; tiêu cự ống kính và góc quan sát kết hợp chức năng Pan/Tilt; tiêu chuẩn bảo vệ chống bụi và nước IP66; thông số chiếu sáng hồng ngoại (IR Led, khoảng cách phát hiện Visible Distance); cường độ ánh sáng tối thiểu (Minimum Illumination tính bằng Lux, phân cấp từ 4000 lux của ánh nắng mặt trời đến 0.0001 lux của đêm không trăng).
  • Các thuật toán và chức năng xử lý ảnh: Định nghĩa chi tiết các tính năng tích hợp trên vi xử lý camera như ICR (chuyển đổi ngày/đêm), AWB (tự động cân bằng trắng), BLC (bù sáng), WDR/D-WDR (chống ngược sáng quang học/kỹ thuật số), 3D-DNR (giảm nhiễu số 3 chiều), Motion Detect (nhận diện chuyển động), Privacy Masking (vùng riêng tư), Defog (chống sương mù), AGC (tự động kiểm soát độ lợi), SENS-UP (tăng độ nhạy sáng), và DIS (ổn định hình ảnh kỹ thuật số).
  • Sơ đồ khối và nguyên lý bo mạch: Phân tích quy trình đường truyền tín hiệu: Ống kính quang học $\rightarrow$ Cảm biến ma trận CCD với màng lọc màu CFA $\rightarrow$ Bộ chuyển đổi tương tự sang số AFE $\rightarrow$ Vi xử lý DSP kết hợp bộ khuếch đại video. Mô tả vai trò của khối V-Driver (điều khiển quét ngang và độ sáng CCD), IRIS drive (điều khiển độ mở ống kính), giao tiếp điều khiển RS485/OSD, bộ nhớ Flash (chứa firmware điều khiển), và chip giao tiếp ngoại vi I/O.
  • Phân loại và cấu tạo đầu ghi hình: Cấu trúc mainboard, vỏ thân và ổ cứng HDD trên các hệ đầu thu:
    • Đầu ghi IP (NVR - Network Video Recorder): Thu nhận tín hiệu IP qua cổng mạng RJ45.
    • Đầu ghi Analog (DVR - Digital Video Recorder): Tích hợp các cổng BNC tín hiệu analog, giắc xuất hình VGA, HDMI, cổng Audio in/out, cổng mạng RJ45, USB và cổng nguồn.
    • Đầu ghi tích hợp (HVR - Hyber Video Recorder): Tích hợp đồng thời cổng giao tiếp BNC cho camera analog và cổng mạng RJ45 quản lý luồng camera IP.
  • Hệ thống hãng sản xuất: Tổng hợp danh mục các nhà sản xuất thiết bị giám sát tiêu biểu như Sony, Hikvision, Dahua, Vantech, Kbvision, Avtech, Honeywell, Bosch, Huviron.

Bài 2: Lắp đặt và cấu hình Camera (Mã bài: MĐ 25-02, 38 giờ)

  • Quy trình lắp đặt hệ thống Camera đồng trục: Chuẩn bị thiết bị vật tư (đầu ghi DVR, cáp đồng trục, dây điện nguồn 2x0.75 Trần Phú, jack BNC, jack DC, nguồn cấp, máy khoan, thang bảo hộ); kỹ thuật cố định vị trí mắt camera; phương pháp đi dây liền nguồn; thao tác bấm, đấu nối và quấn bảo vệ jack BNC chống rỉ sét; kết nối đầu vào/ra tại đầu ghi.
  • Quy trình cấu hình trên đầu thu Vantech: Thiết lập hệ thống bao gồm lịch trình ghi hình, chế độ mã hóa, quản lý thông tin kênh, thiết lập PTZ, cấu hình luồng Video, phát hiện chuyển động Motion Detect, hiển thị OSD, thiết lập IP/DHCP, kết nối Wifi, quay số PPPoE/3G, dịch vụ đám mây P2P, thiết lập DDNS, Email cảnh báo với mã hóa SSL, quản lý phân quyền người dùng, quản trị dung lượng ổ cứng HDD, thiết lập báo động đầu vào/đầu ra và xử lý ngoại lệ hệ thống.
  • Cấu hình giám sát từ xa cho hệ thống Vantech:
    • Trên thiết bị di động: Tải và cài đặt ứng dụng QMEye (iOS/Android), đăng nhập LoginFree, quản lý thiết bị qua Add Device, lựa chọn giữa chế độ kết nối Cloud (dựa trên Cloud ID) hoặc Address (IP/Domain), thiết lập chế độ luồng hình ảnh Main stream / Sub stream.
    • Trên máy tính: Cài đặt phần mềm hdvrc, tìm kiếm thiết bị bằng công cụ NetSearch, cấu hình cổng đăng nhập, địa chỉ IP, tài khoản quản trị và điều khiển playback/thông số quang học.
  • Quy trình lắp đặt và cấu hình hệ thống Camera IP: Sử dụng cáp xoắn đôi UTP và đầu nối chuẩn RJ45 kết nối qua Switch/Hub mạng; quy trình cấu hình trên đầu thu Hikvision (quản lý giao diện menu, phát lại dữ liệu, trích xuất dữ liệu qua thẻ nhớ/USB, khởi tạo định dạng ổ đĩa HDD, kích hoạt và tìm kiếm camera trong mạng LAN, thiết lập múi giờ và cấu hình bảo trì hệ thống).
  • Cấu hình giám sát từ xa cho hệ thống Hikvision: Hướng dẫn từng bước thiết lập ứng dụng Hik-Connect trên điện thoại (đăng ký tài khoản qua số điện thoại/email với mã vùng Việt Nam, xác thực mã OTP 4 số, thiết lập tài khoản và mật khẩu bảo mật trên 8 ký tự, gán thiết bị theo dõi).
                      SƠ ĐỒ KHỐI XỬ LÝ TÍN HIỆU CAMERA

                               [Bộ chuyển đổi AFE] (Analog to Digital)
                                [Bộ khuếch đại Video]
             [Tín hiệu Analog]                             [Tín hiệu Số/IP]
             (Xuất qua Cáp đồng trục)                      (Truyền qua RJ45/Ethernet)

Kiến thức nền tảng được xây dựng

  1. Lý thuyết chuyển đổi quang - điện tử: Cơ chế thu nhận ánh sáng qua hệ thấu kính quang học, phân tách ánh sáng bằng bộ lọc màu CFA, tích lũy điện tích trên ma trận CCD và chuyển đổi sang tín hiệu số qua khối AFE.
  2. Mô hình truyền thông và mạng máy tính: Ứng dụng mô hình mạng TCP/IP trong truyền tải dữ liệu đa phương tiện; cơ chế phân giải tên miền động DDNS; kỹ thuật định tuyến NAT port; kiến trúc điện toán đám mây P2P kết nối trung gian; cấu hình phân đoạn luồng truyền dữ liệu (Main stream cho hiển thị độ nét cao và Sub stream tối ưu băng thông mạng).
  3. Hệ thống xử lý và bảo mật dữ liệu lưu trữ: Cấu trúc phân vùng ghi đè dữ liệu trên ổ cứng HDD theo thời gian thực; cơ chế mã hóa luồng nén video; mô hình phân quyền quản trị người dùng (Administrator/User) và giao thức bảo mật thông báo qua Email SSL.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Thao tác thành thạo các dụng cụ thi công (máy khoan, thang, kìm bấm mạng, dụng cụ tuốt dây); kỹ thuật gia công đầu nối cáp tín hiệu đồng trục và cáp mạng; thiết lập hệ thống cấp nguồn tập trung hoặc nguồn đơn an toàn cho thiết bị.
  • Kỹ năng phân tích và khảo sát: Đọc hiểu bảng thông số kỹ thuật; tính toán góc mở tiêu cự tương ứng với diện tích quan sát; phân tích điều kiện chiếu sáng thực tế theo bảng tra độ Lux để lựa chọn camera có độ nhạy sáng hoặc tầm xa hồng ngoại phù hợp.
  • Kỹ năng cấu hình và quản trị hệ thống: Khởi tạo, thiết lập thông số mạng cục bộ trên đầu ghi Vantech và Hikvision; xử lý sự cố xung đột IP; cài đặt và khai thác phần mềm chuyên dụng trên máy vi tính (hdvrc) và thiết bị di động (QMEye, Hik-Connect).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (integrated teaching approach), phối hợp đồng bộ giữa truyền thụ lý thuyết kỹ thuật và rèn luyện kỹ năng tay nghề trực tiếp tại phòng thực hành mạng.

                      MÔ HÌNH DẠY HỌC TÍCH HỢP (MĐ 25)

   [Lý thuyết chuyên ngành: 12h]              [Thực hành chuyên sâu: 44h]
   • Nguyên lý quang - điện tử                • Gia công đầu nối (BNC, RJ45)
   • Thông số quang học & mạng                 • Thi công đi dây, lắp đặt vật lý
   • Cấu tạo bo mạch & đầu ghi                • Cấu hình DVR/NVR (Vantech/Hikvision)
                      [Bài tập tình huống thực tế]
                      • Hộ gia đình / Phòng khách
                      • Xưởng sản xuất công nghiệp
                      • Biệt thự cao tầng
                      [Đánh giá kết quả đào tạo: 4h]
                      • Kiểm tra định kỳ (2h)
                      • Thi kết thúc mô đun (2h)
  • Phương pháp sư phạm: Giảng viên đóng vai trò hướng dẫn quy trình, thị phạm các thao tác kỹ thuật mẫu (đấu nối, cấu hình phần mềm) và giám sát an toàn lao động; học sinh, sinh viên thực hiện lặp lại theo quy trình công nghệ (step-by-step) trên các bộ thực hành chuyên dụng.
  • Hệ thống bài tập và nghiên cứu tình huống: Cuối Bài 1 và Bài 2 đều có hệ thống câu hỏi lý thuyết và bài tập tình huống thực tế nhằm rèn luyện năng lực giải quyết vấn đề. Tiêu biểu là các bài toán thiết kế hệ thống giám sát theo yêu cầu cụ thể của khách hàng:
    1. Tư vấn mô hình, lập bảng danh mục thiết bị và ước tính chi phí giám sát phòng khách hộ gia đình.
    2. Thiết kế giải pháp camera giám sát diện rộng cho nhà xưởng sản xuất công nghiệp.
    3. Quy hoạch hệ thống giám sát tích hợp đa vị trí cho công trình biệt thự 4 tầng.
  • Phương pháp đánh giá:
    • Đánh giá thường xuyên và định kỳ (4 giờ): Kiểm tra kỹ năng bấm dây, đấu nối vật lý, độ chính xác trong việc gắn jack kết nối và thao tác cài đặt các thông số mạng cơ bản trên đầu thu.
    • Kiểm tra kết thúc mô đun (2 giờ): Đánh giá tổng hợp khả năng hoàn thiện một hệ thống camera hoàn chỉnh từ khâu lắp ráp phần cứng, kết nối mạng nội bộ đến cấu hình hiển thị thành công hình ảnh trên máy tính và điện thoại.
  • Hướng dẫn tự học: Sinh viên sử dụng giáo trình để tự đối chiếu các sơ đồ đấu nối dây, tự thực hành thiết lập các tính năng phần mềm giả lập hoặc thiết bị thật trong mạng LAN nội bộ, nghiên cứu tài liệu hướng dẫn đi kèm của các hãng sản xuất thiết bị.

Điểm nổi bật và cập nhật

  1. Chuyển giao công nghệ hiển thị từ Analog truyền thống sang HD và IP: Tài liệu phản ánh bước phát triển công nghệ giám sát từ chuẩn độ phân giải TVL cũ sang chuẩn độ phân giải cao Megapixel/HD, phân tích sự thay đổi trong công nghệ truyền dẫn trên cáp đồng trục (AHD, HDCVI, HDTVI) và công nghệ mạng Ethernet.
  2. Hệ thống hóa toàn diện ba dòng thiết bị ghi hình: Giáo trình không giới hạn ở một cấu trúc đầu ghi duy nhất mà so sánh chi tiết giữa đầu ghi DVR (Digital Video Recorder cho camera analog), đầu ghi NVR (Network Video Recorder cho camera IP) và đầu ghi tích hợp HVR (Hyber Video Recorder xử lý đồng thời luồng tín hiệu analog và IP).
  3. Tích hợp hướng dẫn cấu hình trên các nền tảng thương mại thực tế: Nội dung thực hành bám sát các giao diện thiết bị thực tế đang lưu hành trên thị trường:
    • Cấu hình chi tiết đầu thu Vantech (từ thiết lập PTZ, DDNS, Cloud P2P, PPPoE/3G đến mã hóa SSL Email).
    • Cấu hình chi tiết đầu thu Hikvision (quản lý ổ cứng HDD, phân quyền người dùng, quản trị luồng kênh IP).
    • Hướng dẫn cài đặt ứng dụng thực tế trên điện thoại gồm QMEye và Hik-Connect, cùng phần mềm quản trị trên máy tính hdvrc.
  4. Chuẩn hóa dữ liệu thông số kỹ thuật quang học: Giáo trình lượng hóa các thông số vận hành thực tế, cung cấp bảng tra tiêu chuẩn chống nước/bụi IP66, giải thích bảng mức độ chiếu sáng môi trường thực tế (từ 4000 lux của ánh nắng mặt trời xuống đến 0.0001 lux của ban đêm không trăng) và giải trình nguyên lý hoạt động của các vi mạch xử lý chuyên biệt (V-Driver, IRIS drive, CCD CFA, AFE).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên:
    • Đối tượng chính: Học sinh, sinh viên hệ trung cấp và cao đẳng thuộc các chuyên ngành Truyền thông và Mạng máy tính, Sửa chữa, lắp ráp máy tính, hoặc Công nghệ kỹ thuật phần cứng - mạng.
    • Mục đích: Sử dụng làm tài liệu học tập, chuẩn bị bài thực hành, tra cứu quy trình công nghệ lắp đặt và cấu hình hệ thống giám sát an ninh.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Đã hoàn thành các học phần cơ sở ngành công nghệ thông tin.
    • Đã học xong mô đun "Lắp ráp và cài đặt máy tính".
    • Nắm được kiến thức căn bản về mạng máy tính: cấu trúc địa chỉ IP (IPv4), cổng dịch vụ (port), mô hình mạng cục bộ (LAN), và thao tác bấm đầu cáp mạng xoắn đôi.
  • Giảng viên và cơ sở đào tạo:
    • Sử dụng làm giáo trình giảng dạy chính thức cho mô đun MĐ 25 thời lượng 60 tiết.
    • Làm căn cứ chuẩn để thiết kế đề cương chi tiết, giáo án tích hợp, ngân hàng câu hỏi kiểm tra tay nghề và tiêu chí chấm điểm kỹ năng thực hành.
  • Kỹ thuật viên và độc giả tự học:
    • Kỹ thuật viên thi công hệ thống điện nhẹ, nhân viên kỹ thuật triển khai hệ thống an ninh giám sát.
    • Tài liệu tham khảo cho nhân viên IT Helpdesk tại các doanh nghiệp cần tự quản trị, khắc phục sự cố hệ thống camera nội bộ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên trình độ trung cấp và cao đẳng ngành Truyền thông và Mạng máy tính, nghề Sửa chữa, lắp ráp máy tính. Đồng thời, nội dung giáo trình cũng phù hợp cho kỹ thuật viên điện nhẹ muốn củng cố kỹ năng lắp đặt, bấm dây và cấu hình đầu ghi camera.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành mô đun "Lắp ráp và cài đặt máy tính" cùng các kiến thức mạng máy tính cơ bản: hiểu về địa chỉ IP, cơ chế cấp phát DHCP, phân biệt cáp UTP, cáp đồng trục và sử dụng thành thạo các dụng cụ cầm tay cơ bản (kìm bấm cáp, đồng hồ đo, máy khoan).

3. Điểm khác biệt của giáo trình này so với các tài liệu hướng dẫn sử dụng thông thường là gì?

Khác với các tài liệu hướng dẫn thương mại chỉ liệt kê bước bấm nút cấu hình, giáo trình cung cấp nền tảng học thuật về sơ đồ khối bo mạch camera (phân tích chức năng AFE, V-Driver, CCD CFA, RS485), giải thích chi tiết các thuật toán quang học (WDR, BLC, 3D-DNR, SENS-UP) và phân tích các bài toán tư vấn thiết kế theo nhu cầu khách hàng.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao nhất?

Người học nên kết hợp chặt chẽ việc đọc lý thuyết thông số quang học ở Bài 1 với việc thực hành từng bước theo quy trình ở Bài 2: chuẩn bị dây dẫn, thực hành đấu nối jack BNC/DC/RJ45, thao tác trực tiếp trên giao diện đầu thu (Vantech/Hikvision) và cài đặt ứng dụng điều khiển qua điện thoại (QMEye/Hik-Connect) hoặc máy tính (hdvrc).

5. Có tài liệu bổ trợ nào đi kèm trong giáo trình không?

Giáo trình cung cấp sẵn hệ thống sơ đồ kết nối cáp vật lý, sơ đồ khối xử lý tín hiệu, bảng tra cứu độ nhạy sáng (Lux), hình ảnh chụp giao diện từng bước cấu hình trên đầu thu Vantech, Hikvision và ngân hàng bài tập tình huống thực tế (tư vấn giải pháp camera phòng khách, nhà xưởng, biệt thự).

Kết luận

Giáo trình mô đun "Hệ thống giám sát" (MĐ 25) của Trường Cao đẳng Cộng đồng Đồng Tháp là tài liệu đào tạo nghề chuẩn hóa, cung cấp nền tảng kiến thức hoàn chỉnh về phần cứng quang - điện tử, công nghệ xử lý hình ảnh và kỹ thuật truyền dẫn mạng trong lĩnh vực an ninh giám sát.

Lộ trình học tập được thiết kế khoa học:

  1. Giai đoạn 1: Nắm vững cấu tạo mắt camera, nguyên lý cảm biến, các chuẩn đầu thu (DVR, NVR, HVR) và đọc hiểu thông số kỹ thuật quang học.
  2. Giai đoạn 2: Rèn luyện kỹ năng thực hành gia công dây cáp, lắp đặt vị trí vật lý và đấu nối an toàn.
  3. Giai đoạn 3: Làm chủ quy trình cấu hình mạng, quản trị đầu ghi trên giao diện Vantech/Hikvision và thiết lập dịch vụ giám sát từ xa qua máy tính, điện thoại thông minh.

Tài liệu kết hợp chặt chẽ giữa lý thuyết hệ thống và ứng dụng thực tế, hỗ trợ trực tiếp cho công tác đào tạo kỹ thuật viên giám sát an ninh đáp ứng tiêu chuẩn tay nghề của doanh nghiệp.
