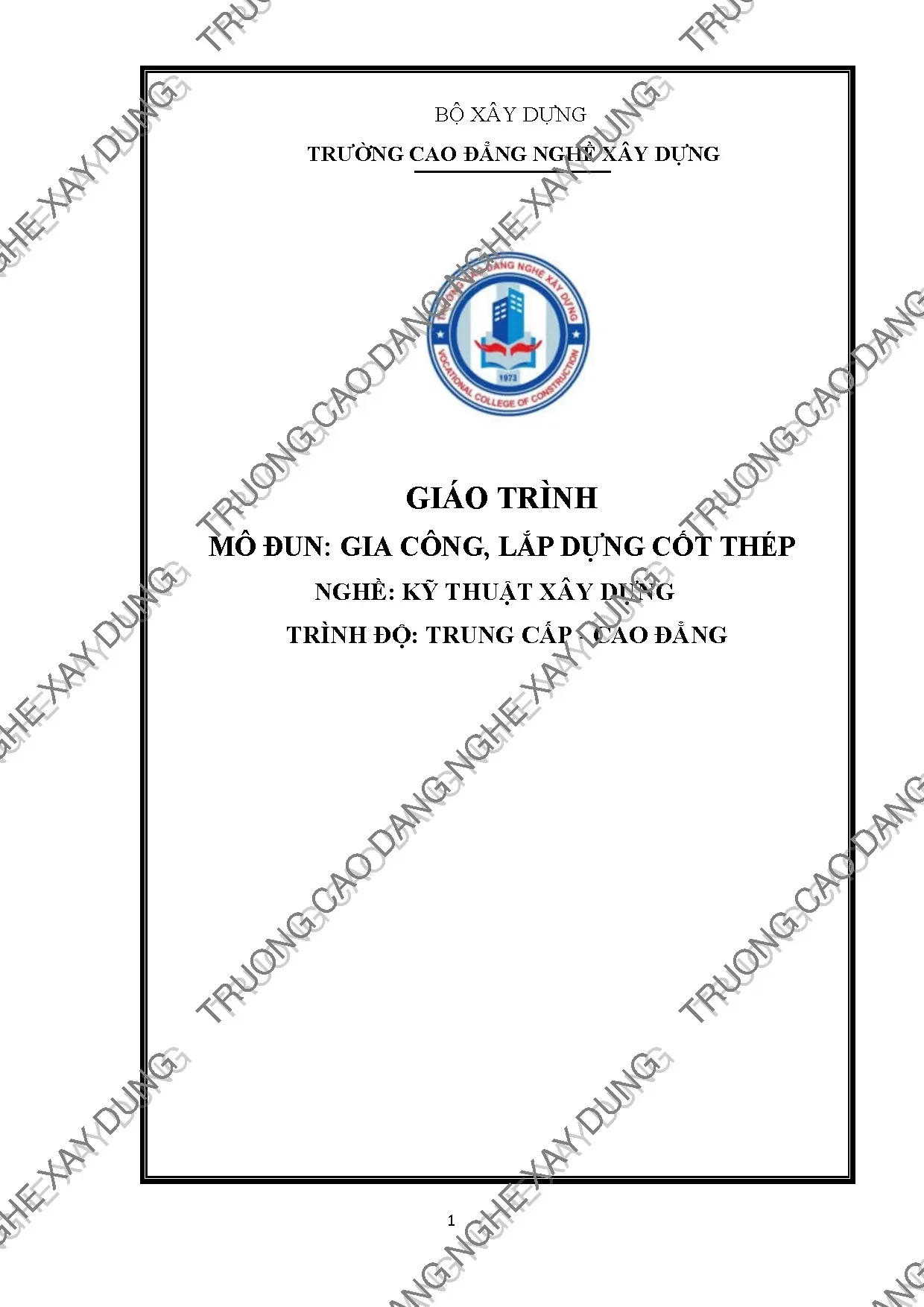

THÔNG TIN THƯ MỤC VÀ GIỚI THIỆU HỌC THUẬT GIÁO TRÌNH: GIA CÔNG, LẮP DỰNG CỐT THÉP

Tổng quan về giáo trình

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình mô-đun Gia công, lắp dựng cốt thép (thuộc danh mục đào tạo chuyên ngành xây dựng) được biên soạn cho hệ Cao đẳng và Trung cấp nghề Kỹ thuật xây dựng tại Trường Cao đẳng Nghề Xây dựng - Bộ Xây dựng. Giáo trình được xây dựng theo Quyết định số 826/QĐ-LĐTBXH ngày 07/07/2011 của Bộ trưởng Bộ Lao động - Thương binh và Xã hội về việc phê duyệt nghề trọng điểm thuộc Dự án "Đổi mới phát triển dạy nghề" (Chương trình mục tiêu quốc gia giai đoạn 2011 – 2015). Đây là mô-đun chuyên môn kỹ thuật thực hành bắt buộc, giữ vị trí then chốt trong quy trình thi công kết cấu bê tông cốt thép toàn khối.
  • Mục tiêu học tập (Learning Outcomes): Cung cấp các kiến thức kỹ thuật về tính chất phôi thép, các dạng biến dạng cơ học, quy cách mối nối và móc neo; hình thành kỹ năng thực hiện thành thạo các thao tác nắn thẳng, kéo dãn, cắt, đánh gỉ, uốn tạo hình bằng dụng cụ thủ công và máy chuyên dụng; hoàn thiện kỹ năng định vị tim trục, cao độ và lắp dựng cốt thép cho các cấu kiện móng đơn, cột chịu nén và dầm đơn đúng bản vẽ kỹ thuật, đảm bảo dung sai cho phép và an toàn lao động.
  • Cấu trúc và cách tiếp cận: Tài liệu được thiết kế dựa trên phương pháp phân tích nghề DACUM (Developing A Curriculum) và khung chương trình chi tiết của Bộ. Cấu trúc nội dung phân đoạn theo logic công nghệ: chuẩn bị vật tư, phôi liệu $\rightarrow$ gia công sơ bộ $\rightarrow$ gia công tạo hình chi tiết $\rightarrow$ lắp đặt hoàn thiện cấu kiện tại hiện trường.
  • Điểm đặc sắc của giáo trình: Kết hợp song song giữa kỹ thuật thủ công truyền thống (vam khuy, vam cần, chạm, kháp) và vận hành máy công nghiệp (máy cắt đĩa, máy cắt chuyên dụng, máy uốn C42-ITALIA). Mọi bài học đều tích hợp bảng thông số thiết bị, tiêu chí đánh giá kỹ năng định lượng và hệ thống cảnh báo sai hỏng kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm các bài học kỹ thuật chuyên đề:

  1. Bài 1: Nắn thẳng thép tròn bằng thủ công: Quy định kỹ thuật cốt thép tròn trơn, yêu cầu móc neo (móc tròn cho $d > 12\text{ mm}$, móc xiên cho $d < 12\text{ mm}$, móc vuông); kỹ thuật sử dụng vam khuy nắn thép cuộn $d < 10\text{ mm}$ và vam cần kết hợp bàn nắn 2 chốt thép $\phi 30\text{ mm}$ nắn thép cây $d \ge 10\text{ mm}$.
  2. Bài 2: Kéo thẳng thép tròn bằng tời: Thiết lập bãi kéo quy chuẩn (chiều dài $30 - 50\text{ m}$, rộng tối thiểu $1,5\text{ m}$); nguyên lý và quy trình kéo căng thép cuộn $\phi 6$ bằng tời quay tay và tời điện kết hợp hệ giá đỡ, bản kẹp cố định.
  3. Bài 3: Cắt cốt thép bằng thủ công: Kỹ thuật sử dụng chạm, kháp bằng thép hợp kim cắt thép tròn $d \le 16\text{ mm}$ trên đe; phương pháp tính bù độ giãn dài khi uốn góc và bài toán tối ưu hóa chiều dài cắt để giảm thiểu thép thừa vụn ($L - \sum l_i n_i = L_{min}$).
  4. Bài 4: Cắt cốt thép bằng máy: Cấu tạo và quy trình vận hành an toàn máy cắt đĩa, máy cắt chuyên dụng; bảng xác định năng suất cắt đồng thời số lượng thanh thép theo đường kính dựa trên cường độ thép ($< 45\text{ kg/mm}^2$ và $< 65\text{ kg/mm}^2$).
  5. Bài 5: Đánh gỉ cốt thép: Bản chất hiện tượng ô-xy hóa tạo gỉ sắt; phân tích tác hại của lớp gỉ làm suy giảm lực dính kết giữa cốt thép và bê tông; kỹ thuật đánh gỉ bằng bàn chải sắt thủ công và ma sát trượt trên cát.
  6. Bài 6: Uốn cốt thép bằng phương pháp thủ công: Cấu tạo thớt uốn bằng thép tấm dày $2 - 3\text{ cm}$, vam uốn thép góc $40\times 40\text{ mm}$ hoặc $50\times 50\text{ mm}$; kỹ thuật đo vạch dấu và uốn cốt thép đai, cốt thép xiên.
  7. Bài 7: Uốn cốt thép bằng máy: Cấu tạo và nguyên lý máy uốn C42-ITALIA; bố trí mâm quay, cọc uốn, cọc chặn, cọc tâm; quy định khe hở bạc đệm không quá $2\text{ mm}$; kỹ thuật khống chế góc uốn $45^\circ$ và $90^\circ$.
  8. Bài 9, 10, 11: Lắp đặt cốt thép móng đơn, cột và dầm đơn: Xác định tim trục bằng quả rọi và cọc mốc; quy định chiều dày lớp bê tông bảo vệ; kỹ thuật buộc nút chéo, nút hoa thị; nguyên tắc bố trí so le mối nối cốt đai; kỹ thuật cố định cốt thép chờ cổ móng, cốt dọc cột uốn lật đầu và cốt thép dầm đơn kê tự do.

Progression logic: Nội dung phát triển từ thao tác nguội đơn giản trên từng thanh thép độc lập đến việc vận hành thiết bị cơ giới hóa, tiến tới kỹ năng tổ hợp liên kết hệ thống thanh thành khung không gian chịu lực hoàn chỉnh.

Kiến thức nền tảng được xây dựng

  • Lý thuyết biến dạng kim loại: Mối quan hệ giữa góc uốn và trị số giãn dài lý thuyết của thanh thép:
    • Góc uốn $< 90^\circ$: giãn dài $0,5d$ ($d$ là đường kính thanh thép).
    • Góc uốn $= 90^\circ$: giãn dài $1,0d$.
    • Góc uốn $> 90^\circ$: giãn dài $1,5d - 2,0d$.
  • Nguyên lý liên kết và bảo vệ cốt thép: Tác động của gỉ sét, bùn đất, dầu mỡ đến lực ma sát bám dính; quy định nghiêm ngặt về lớp bê tông bảo vệ ($a_0$): móng không lớp lót $a_0 = 70\text{ mm}$, môi trường xâm thực tăng thêm $5\text{ mm}$; dầm đơn có $a_0 \ge d$, $a_0 \ge 15\text{ mm}$ khi chiều cao cấu kiện $h \le 250\text{ mm}$ và $a_0 \ge 20\text{ mm}$ khi $h > 250\text{ mm}$.
  • Quy chuẩn nghiệm thu sản phẩm gia công: Quy định kiểm tra sai số theo lô 100 thanh (lấy mẫu ngẫu nhiên 5 thanh) theo bảng dung sai: sai lệch chiều dài chịu lực $\pm 5\text{ mm/m}$ (tổng chiều dài không quá $\pm 20\text{ mm}$); sai lệch điểm uốn $\pm 20\text{ mm}$; sai lệch góc uốn $< 3^\circ$; sai lệch kích thước móc uốn $\pm 10\text{ mm}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thao tác: Kỹ năng sử dụng búa tạ, đe, chạm, kháp, vam uốn thép góc; kỹ thuật vận hành máy cắt đĩa, máy cắt cơ học và máy uốn C42; kỹ thuật buộc nối thép bằng móc buộc dây thép $1\text{ mm}$ theo kiểu nút chéo và nút hoa thị.
  • Kỹ năng phân tích và tính toán: Bóc tách bản vẽ thiết kế kết cấu (móng đơn MC1, cột, dầm đơn); tính toán chiều dài cắt phôi thép sau khi trừ độ giãn dài uốn; thiết lập phương án tổ hợp thanh để phôi thép dư thừa $L_{min}$ là ngắn nhất.
  • Kỹ năng kiểm soát chất lượng và an toàn: Sử dụng thước cuộn thép $3\text{ m}$ và dưỡng mẫu kiểm tra dung sai gia công ($\pm 3\text{ mm}$ đến $\pm 5\text{ mm}$); kỹ năng kiểm soát an toàn mặt bằng bãi kéo cáp, giàn giáo lắp dựng cột, an toàn điện và chống vỡ đá cắt.

Phương pháp giảng dạy và học tập

  • Tiếp cận sư phạm (Pedagogical Approach): Áp dụng phương pháp phân tích nghề nghiệp DACUM kết hợp đào tạo theo năng lực (competency-based). Quy trình bài giảng triển khai cố định qua các bước: $$\text{Mục tiêu bài học} \rightarrow \text{Yêu cầu kỹ thuật} \rightarrow \text{Mô tả dụng cụ/thiết bị} \rightarrow \text{Kỹ thuật thực hiện} \rightarrow \text{Sai hỏng & biện pháp phòng tránh} \rightarrow \text{Luyện tập định mức}.$$
  • Bài tập và nghiên cứu tình huống: Giáo trình xây dựng hệ thống bài tập thực hành gia công chi tiết gắn với bảng thống kê thép hoàn chỉnh:
    • Gia công nắn, cắt, uốn 3 thanh cốt đai $\phi 6$ (kích thước $260\times 160\text{ mm}$, móc uốn $40\text{ mm}$).
    • Gia công cắt, uốn cốt thép xiên $\phi 12$ chiều dài phôi $2,31\text{ m}$ (đoạn nghiêng góc $45^\circ$).
    • Lắp dựng lưới cốt thép móng đơn chịu kéo và định vị khung thép cổ móng bằng nẹp gỗ giằng cọc biên.
    • Lắp đặt cốt thép cột nén trung tâm/lệch tâm (uốn lật đầu cốt dọc 1 thân thép để nối chồng thép chờ móng; lồng buộc cốt đai so le mối nối).
  • Thực hành xưởng và định mức thiết bị: Danh mục thiết bị được chuẩn hóa cụ thể cho từng bài tập, phân định rõ:
    • Học sinh tự chuẩn bị: Thước rút thép 3m, dụng cụ vạch dấu TCVN, trang bị bảo hộ lao động TCVN.
    • Khoa nghề cung cấp: Bàn uốn, thớt uốn, bộ tời, máy cắt TCVN, máy uốn C42-ITALIA, thép tròn TISCO ($\phi 6, \phi 12, \phi 14$), dây thép buộc $1\text{ mm}$.
  • Phương pháp đánh giá kết quả: Đánh giá thông qua phiếu quan sát trực tiếp và đo lường kích thước thành phẩm dựa trên các tiêu chí:
    1. Mức độ an toàn lao động và công tác chuẩn bị mặt bằng.
    2. Tính chuẩn xác của trình tự thao tác (không có động tác thừa).
    3. Độ chính xác hình học của cấu kiện (sai số kích thước trong phạm vi $\pm 3\text{ mm}$ đến $\pm 5\text{ mm}$, độ thẳng và độ phẳng bề mặt).
    4. Mức độ tiết kiệm phế liệu thép.
    5. Thời gian hoàn thành định mức theo nhóm (nhóm 3 đến 8 học sinh).
  • Hướng dẫn tự học: Sinh viên đối chiếu các bước thao tác mẫu với bảng phân tích nguyên nhân sai phạm (như hiện tượng nắn thép bị cong gãy khúc do bóp vam khuy quá mạnh, cốt thép bị vặn xoắn khi uốn không cùng mặt phẳng, đá mài bị vỡ do nâng hạ đĩa cắt không đều tay) để chủ động điều chỉnh thao tác.

Điểm nổi bật và cập nhật

  • Cập nhật chương trình đào tạo: Được hoàn thiện trong khuôn khổ chương trình chuẩn hóa nghề quốc gia theo Quyết định số 826/QĐ-LĐTBXH, giáo trình chuyển dịch từ lối dạy lý thuyết xây dựng truyền thống sang chuẩn hóa thao tác xưởng thực hành, gắn sát với vị trí việc làm thực tế tại công trường.
  • Tích hợp cơ giới hóa và công nghệ thi công: Bên cạnh việc giữ nguyên các kỹ thuật nguội cơ bản (chạm, kháp, thớt uốn đinh chốt), giáo trình tích hợp thiết bị gia công cơ khí như máy uốn C42-ITALIA. Tài liệu thể hiện chi tiết sơ đồ mặt máy, cấu tạo bàn mâm quay, cọc uốn, chốt chia độ và hệ thống công tắc đảo chiều, cung cấp kiến thức điều khiển máy cơ bản cho sinh viên.
  • Ứng dụng thực tế tại hiện trường: Hướng dẫn trực tiếp các giải pháp kỹ thuật thi công thực tế như: rọi tim móng từ cọc gửi bằng dây căng và quả rọi; kỹ thuật dùng con kê bê tông bảo vệ; bố trí cốt đai phụ cách nhau $1\text{ m}$ bên trong cột tiết diện tròn trước khi quấn cốt đai xoắn lò xo để tránh méo khung.
  • Gắn kết tiêu chuẩn công nghiệp: Toàn bộ dụng cụ đo, dụng cụ vạch dấu và bảo hộ lao động đều dẫn chiếu theo Tiêu chuẩn Việt Nam (TCVN); phôi liệu luyện tập sử dụng thép tiêu chuẩn TISCO (nhóm CI, CII) tương ứng với các công trình dân dụng và công nghiệp hiện hành.

Đối tượng sử dụng giáo trình

  • Phân hạng người học:
    • Sinh viên theo học trình độ Cao đẳng kỹ thuật xây dựng và học sinh hệ Trung cấp nghề xây dựng.
    • Học viên các khóa đào tạo nghề ngắn hạn hoặc công nhân xây dựng cần bồi dưỡng, nâng bậc kỹ thuật gia công cốt thép.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần: Đọc bản vẽ xây dựng (đọc hiểu mặt cắt móng, cột, dầm, bảng thống kê cốt thép), Vẽ kỹ thuật xây dựng, và các kiến thức cơ sở về An toàn vệ sinh lao động trên công trường.
  • Hướng dẫn sử dụng dành cho giảng viên: Sử dụng giáo trình để biên soạn giáo án tích hợp; vận dụng các bản vẽ mô hình A4 làm đề bài giao ca thực hành; sử dụng các tiêu chí đánh giá kỹ năng để lập phiếu chấm điểm định lượng thao tác và nghiệm thu sản phẩm của học sinh theo từng đợt luyện tập.
  • Tài liệu tham khảo chuyên ngành: Phục vụ kỹ sư công trường, cán bộ giám sát và tổ đội thi công làm tài liệu tra cứu nhanh các thông số dung sai gia công, công thức trừ giãn dài cốt thép và yêu cầu kỹ thuật bố trí thép cho các cấu kiện bê tông cốt thép cơ bản.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình phục vụ trực tiếp cho sinh viên hệ Cao đẳng và Trung cấp nghề Kỹ thuật xây dựng, đồng thời làm tài liệu bồi dưỡng tay nghề cho công nhân kỹ thuật thi công cốt thép tại các công trường xây dựng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô-đun này?

Người học cần có kiến thức cơ bản về đọc bản vẽ kết cấu bê tông cốt thép, hiểu các ký hiệu đường kính ($\phi$), phân loại nhóm thép (CI, CII), quy chuẩn kích thước hình học và các quy định chung về bảo hộ lao động xây dựng.

3. Giáo trình có điểm gì khác biệt so với các tài liệu kết cấu thông thường?

Tài liệu không tập trung vào tính toán cơ học kết cấu lý thuyết mà tập trung vào công nghệ gia công thực hành: hướng dẫn chi tiết từng thế đứng, góc xoay của vam, thông số máy uốn C42-ITALIA, bảng phân loại năng suất máy cắt theo cường độ thép, và bảng kiểm tra sai số định lượng từng milimét.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp việc nghiên cứu lý thuyết biến dạng (đặc biệt là công thức tính độ giãn dài uốn và bài toán tổ hợp thanh ngắn nhất) với việc rèn luyện thao tác gia công mẫu. Sau mỗi công đoạn, cần dùng thước kiểm tra dung sai và đối chiếu với bảng phân tích sai hỏng trong tài liệu để rút kinh nghiệm.

5. Giáo trình có tài liệu kỹ thuật nào kèm theo?

Tài liệu cung cấp trực tiếp các sơ đồ nguyên lý cấu tạo máy (hình 20-3, 20-4, 20-7, 20-12, 20-13), bảng thống kê cốt thép chi tiết cho các bài luyện tập, hệ thống bản vẽ mô hình A4 (móng đơn MC1, cột, dầm) và bảng quy định dung sai gia công cốt thép theo tiêu chuẩn xây dựng.

Kết luận

  • Giá trị cốt lõi: Giáo trình cung cấp quy trình công nghệ chuẩn hóa, chi tiết và có hệ thống về công tác gia công, lắp dựng cốt thép; kết hợp chặt chẽ giữa việc tính toán hình học phôi liệu, kỹ thuật thao tác dụng cụ thủ công và năng lực vận hành máy móc chuyên dụng.
  • Lộ trình học tập đề xuất: Nắm vững cấu tạo và tính chất cốt thép $\rightarrow$ Thực hành nắn thẳng, kéo tời và đánh gỉ làm sạch bề mặt $\rightarrow$ Tính toán trừ giãn dài và cắt thép $\rightarrow$ Uốn cốt thép thủ công và vận hành máy uốn C42 $\rightarrow$ Thực hành định vị và lắp dựng cốt thép móng đơn, cột và dầm đơn.
  • Tài liệu bổ trợ tham khảo: Các tiêu chuẩn xây dựng Việt Nam hiện hành về thi công và nghiệm thu bê tông cốt thép toàn khối (TCVN 4453), hồ sơ bản vẽ thiết kế thi công công trình dân dụng, và tài liệu hướng dẫn an toàn vận hành thiết bị gia công kim loại.
