Tổng quan về giáo trình

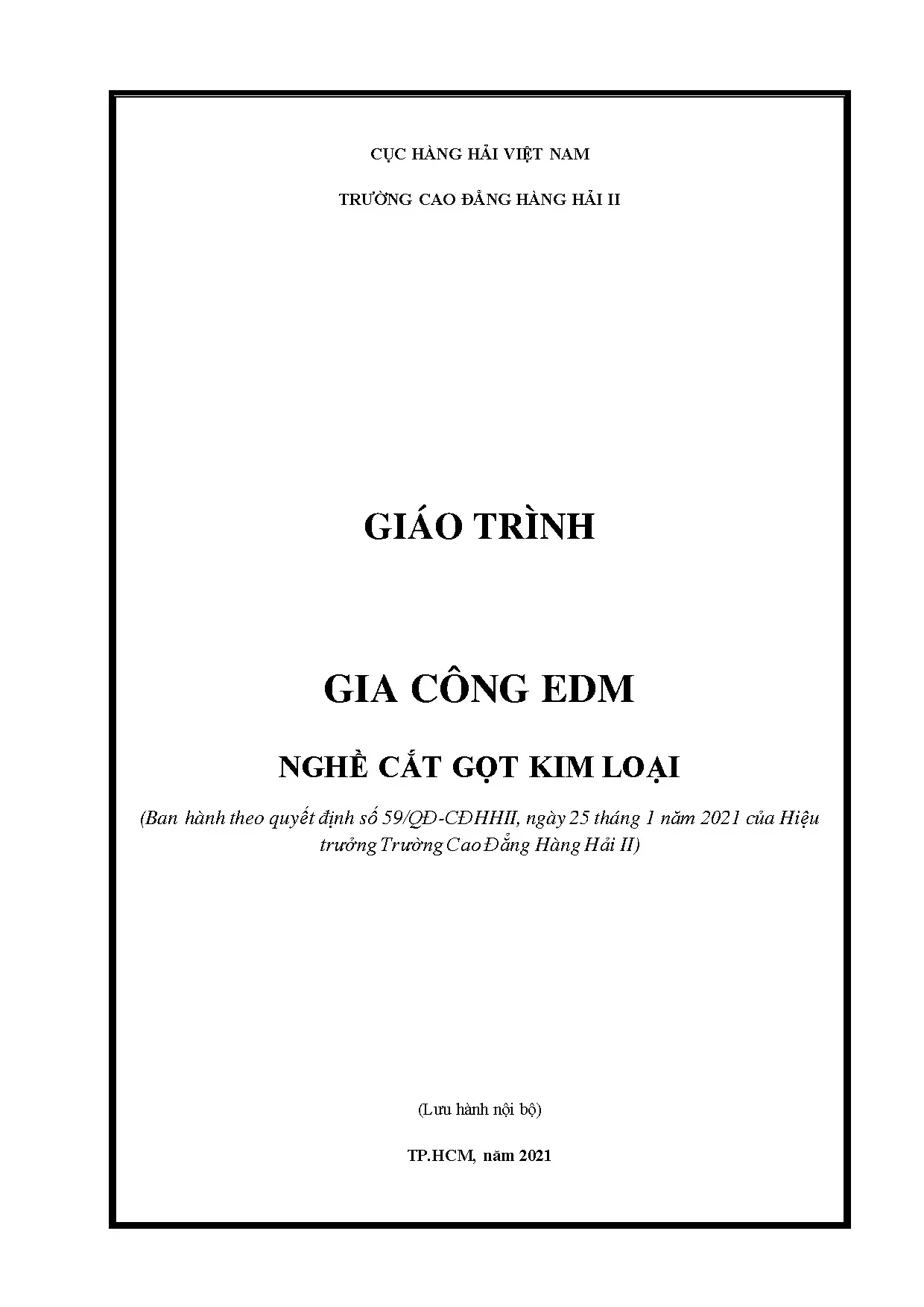

Giáo trình Gia công EDM (Mã số mô đun: MĐ 46) thuộc chương trình đào tạo nghề Cắt gọt kim loại, được ban hành chính thức theo Quyết định số 59/QĐ-CĐHHII ngày 25 tháng 01 năm 2021 của Hiệu trưởng Trường Cao đẳng Hàng Hải II. Tài liệu do Khoa Cơ khí Chế tạo biên soạn dưới dạng lưu hành nội bộ, phục vụ trực tiếp cho công tác đào tạo kỹ thuật tay nghề cao.

Về vị trí trong chương trình đào tạo, MĐ 46 là mô đun chuyên môn đầu tiên thuộc giai đoạn nâng cao kỹ năng nghề. Để tiếp thu mô đun này, sinh viên bắt buộc phải hoàn thành khối kiến thức cơ sở và kỹ năng cơ bản gồm 5 môn học (từ MH 05 đến MH 09) cùng 6 mô đun thực hành tiền đề (từ MĐ 13 đến MĐ 18).

Mục tiêu học tập của giáo trình được xác định rõ qua ba chuẩn đầu ra:

  • Kiến thức: Lập trình được chương trình gia công EDM trên phần mềm điều khiển chuyên dụng; phân tích các điểm tương đồng và khác biệt giữa máy cắt gọt CNC truyền thống và máy phóng điện EDM; thiết lập chính xác các thông số công nghệ cho hệ thống phôi và dụng cụ điện cực.
  • Kỹ năng: Vận hành thành thạo máy EDM theo đúng quy trình công nghệ và an toàn lao động; giải thích nguyên nhân và đưa ra giải pháp khắc phục các dạng sai hỏng khi gia công; hiệu chỉnh, bổ sung các lệnh gia công phù hợp từ chương trình NC xuất ra từ phần mềm CAD/CAM (Mastercam).
  • Năng lực tự chủ và trách nhiệm: Xây dựng tác phong làm việc công nghiệp, tuân thủ kỷ luật, đảm bảo tính cẩn thận và an toàn tuyệt đối cho người và thiết bị.

Cấu trúc giáo trình có tổng thời lượng 30 giờ (15 giờ lý thuyết, 12 giờ thực hành, 3 giờ kiểm tra). Nội dung được thiết kế theo hệ thống mô-đun hóa có tính liên thông 3 cấp trình độ: Sơ cấp, Trung cấp và Cao đẳng. Giáo trình tiếp cận từ nguyên lý phóng điện ăn mòn cơ bản đến các giải pháp công nghệ trên máy gia công điện cực thỏi (Die-sinking EDM) và máy gia công điện cực dây (Wire-cut EDM).

Nội dung kiến thức cốt lõi

                             GIA CÔNG EDM (MĐ 46)
   BÀI 1: ATLĐ & VSCN                                       BÀI 2: CƠ SỞ CÔNG NGHỆ EDM
   - Điện áp nguy hiểm (>42V)                               - Lịch sử (Priestley, Lazarenko)
   - Khí độc (CO) & hóa chất ăn da                          - Lý thuyết nhiệt - điện (Zolotích)
   - Chiều sâu ngập dung dịch                               - Mạch xung RC (T = T1 + T2)
   BÀI 3 & 5: EDM ĐIỆN CỰC THỎI                             BÀI 4 & 6: EDM ĐIỆN CỰC DÂY (CNC)
   - Máy Vertical & máy vạn năng                            - Hệ máy CUT 20/30P & giao diện điều khiển
   - Chế tạo điện cực & tính mòn                            - Chu trình căn chỉnh (Edge/Center/Corner)
   - Phương pháp súc rửa dung môi                           - So dây UV AXO (dung sai 5µm)
   - Lớp biến cứng bề mặt (2.5-150µm)                       - Quản lý tệp ISO/TEC & 99 tọa độ (G201-G299)

Các chương/chủ đề chính

Giáo trình phân chia thành 6 bài học mang tính logic và phát triển kỹ năng tuần tự:

  • Bài 1: Nội quy thực tập tại phòng máy EDM và những quy định về ATLĐ - VSCN (2 giờ lý thuyết): Xác định các yếu tố nguy hiểm trong gia công EDM như điện áp nguồn lớn hơn 42V, nguy cơ cháy nổ khí hydrocarbon khi phóng điện tiếp xúc không khí, khí độc carbon monoxide (CO), hóa chất ăn da trong dung môi và các quy chuẩn bảo hộ lao động cá nhân.
  • Bài 2: Một số hiểu biết ban đầu về máy gia công tia lửa điện (2 giờ lý thuyết): Cung cấp lược sử phát triển từ hiện tượng ăn mòn do Joseph Priestley phát hiện (1722–1809) đến ứng dụng cắt kim loại của vợ chồng Lazarenko (1942); giải thích cơ chế phóng điện ăn mòn, cấu trúc mạch xung RC; thiết lập các thông số công nghệ như tần số xung $Z = 200.000\text{ Hz}$, khe hở phóng điện $\delta = 0{,}025 - 0{,}05\text{ mm}$, điện thế $U = 20 - 250\text{ V}$; phân tích độ côn lỗ, góc lượn biên dạng (dựa trên thực nghiệm của Vologyin) và phương pháp tính toán kích thước, số lượng điện cực.
  • Bài 3: Máy gia công tia lửa điện dùng điện cực thỏi (3 giờ: 2 lý thuyết, 1 thực hành): Mô tả cấu tạo máy EDM đứng (Vertical EDM) và máy vạn năng; nguyên lý cơ cấu chạy dao tự động qua servo hoặc ống dây điện từ mang lõi sắt; các phương pháp chế tạo điện cực (cắt gọt, ép, cắt dập, phun kim loại, mạ điện phân); 4 phương pháp súc rửa dung dịch (phun tia, chảy thuận dòng, chảy ngược dòng, chảy áp lực); đặc tính các loại dung dịch điện môi (dầu hỏa, dầu biến thế, hỗn hợp triethyleneglycol - nước - monoethyl - ether).
  • Bài 4: Máy gia công tia lửa điện dùng điện cực dây (7 giờ: 2 lý thuyết, 4 thực hành, 1 kiểm tra): Trình bày cấu tạo máy cắt dây CNC (minh họa qua dòng máy CUT 20/30P); cách thức điều khiển qua hộp remote (chức năng HPR, SPR); chuyển đổi giao diện AC CAM EASY và phần mềm CUT; các chu trình chuẩn bị máy (Machine Setup) như rà cạnh (Edge Find), dò tâm lỗ/khe (Center Find), rà góc (Corner Find), so dây tự động/tia lửa (Align Wire tính UV AXO); lưu trữ 99 hệ tọa độ (G201–G299); kiểm soát bộ khử ion nước ($1 - 75\ \mu\text{S}$); quản lý tệp tin JOB, ISO và tạo tệp công nghệ TEC trên module TECCUT Editor.
  • Bài 5: Vận hành máy gia công tia lửa điện dùng điện cực thỏi (10 giờ: 4 lý thuyết, 4 thực hành, 2 kiểm tra): Hướng dẫn kỹ thuật thiết lập thông số công nghệ thực tế, gá đặt phôi - điện cực và vận hành gia công định hình, xử lý sai hỏng bề mặt và khống chế lớp biến cứng (2,5 – 150 $\mu\text{m}$).
  • Bài 6: Vận hành máy gia công tia lửa điện dùng điện cực dây (6 giờ: 3 lý thuyết, 3 thực hành): Hướng dẫn quy trình nạp dây, căn chỉnh toạ độ thực tế, nạp file gia công ISO/TEC và thực thi cắt chi tiết biên dạng phức tạp trên máy CNC.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt - điện trong phóng điện ăn mòn: Dựa trên mô hình 6 pha của Zolotích, giải thích quá trình điện trường làm ion hóa chất điện môi dẫn đến hiện tượng đánh thủng điện, hình thành kênh dẫn với mật độ dòng điện đạt $10^6\text{ A/cm}^2$, sinh nhiệt độ cực đại $12.000^\circ\text{C}$ làm nóng chảy và bốc hơi kim loại trên bề mặt anode (chi tiết gia công).
  • Nguyên lý nạp - xả mạch xung RC: Phân tích chu kỳ phóng điện $T = T_1 + T_2$ (với $T_1 = RC$ là thời hằng nạp, $T_2$ là thời gian phóng điện), làm rõ điều kiện duy trì tia lửa điện gián đoạn và biện pháp ngăn chặn hiện tượng hồ quang điện ($2.000 - 5.000^\circ\text{C}$) gây phá hủy bề mặt.
  • Mô hình tính toán kích thước và mòn điện cực:
    • Kích thước tiết diện điện cực khoan: $D_e = D_{io} - 2\delta$ (với $D_{io}$ là kích thước lỗ, $\delta$ là khe hở phóng điện).
    • Chiều dài điện cực gia công lỗ suốt: $L_{SZ} = l_b + l_c' + l_m - l$.
    • Tính toán số lượng điện cực $n$ cho gia công bộng kín/lỗ cụt phức tạp dựa trên quy luật chuỗi số hình học với mức độ mòn trung bình $\gamma$: $$h = m_1 (1 + \gamma)$$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thiết lập chương trình gia công NC, thao tác trên giao diện TECCUT để chọn vật liệu dây, phôi, đường kính dây, chiều cao phôi và độ nhám bề mặt Ra; ứng dụng phần mềm Mastercam để lập trình biên dạng gia công cắt dây CNC.
  • Kỹ năng phân tích (Analytical skills): Phân tích các yếu tố ảnh hưởng đến độ chính xác gia công (khe hở tia lửa điện, độ mòn điện cực, độ côn lỗ, bán kính góc lượn); nhận diện nguyên nhân dẫn đến thay đổi cấu trúc tế vi và lớp hóa cứng bề mặt sau gia công ($2{,}5 - 150\ \mu\text{m}$).
  • Năng lực thực hành (Practical competencies): Vận hành thành thạo hộp điều khiển từ xa; căn chỉnh độ thẳng đứng của dây cắt qua chu trình Align Wire (dung sai $\le 5\ \mu\text{m}$); thiết lập gốc toạ độ phôi trên các thanh ghi G201–G299; điều chỉnh độ dẫn điện của nước làm mát ($1 - 75\ \mu\text{S}$); xử lý sự cố va chạm trục X/Z trên máy cắt dây.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo theo năng lực thực hiện (Competency-Based Training), kết hợp giữa trang bị cơ sở lý thuyết công nghệ và rèn luyện kỹ năng vận hành máy thực tế theo tỷ lệ 15 giờ lý thuyết : 12 giờ thực hành : 3 giờ kiểm tra.

  • Tiếp cận sư phạm: Sử dụng mô hình trực quan hóa các hiện tượng phóng điện vi mô, sơ đồ hóa kết cấu mạch điện và các bộ phận máy móc (như bộ tự động chạy dao cuộn dây điện từ, sơ đồ máy Vertical EDM, hộp remote máy cắt dây). Bài giảng lý thuyết đi liền với câu hỏi định lượng về chế độ xung và mòn điện cực.
  • Hệ thống bài tập: Sau mỗi bài học đều có hệ thống bài tập được thiết kế ở mức độ đơn giản đến trung bình, tập trung vào các nội dung: tính toán thông số kích thước điện cực theo độ mòn tương đối $\gamma$, xác định số lượng bước điện cực $n$ khi gia công bộng kín, giải thích cơ chế hình thành độ côn lỗ khi khoan tia lửa điện.
  • Bài tập thực hành: Người học trực tiếp thao tác các bước thiết lập máy trên các dòng máy công nghiệp (như máy xung Erosimat 30C, máy cắt dây CNC series CUT 20/30P): thực hiện rà tâm phôi (Center Find 2 điểm/3 điểm), rà góc (Corner Find), căn chỉnh dây (Align Wire), thiết lập bảng toạ độ từ G201 đến G299, nạp tệp công nghệ TECCUT.
  • Phương pháp đánh giá: Phân bổ 3 giờ kiểm tra chính thức kết hợp đánh giá thường xuyên qua từng bài tập thực hành. Tiêu chí đánh giá gồm: độ chính xác lập trình tệp ISO/TEC, kỹ năng thiết lập thông số phôi và dây, độ chính xác kích thước chi tiết sau gia công, cùng mức độ chấp hành quy trình an toàn lao động (đóng bao che máy khi vận hành, duy trì mức ngập dung môi dập tia lửa).
  • Hướng dẫn tự học: Người học tra cứu hệ thống trợ giúp trực tiếp tích hợp trên máy cắt dây bằng tổ hợp phím Shift + F1, sử dụng máy tính ảo trên màn hình điều khiển qua Shift + C, cập nhật tài liệu kỹ thuật trong menu Configuration > User Setting, kết hợp thực hành mô phỏng đường chạy dao trên phần mềm Mastercam.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các bước chuyển đổi kỹ thuật từ phương pháp phóng điện ăn mòn cơ bản sang công nghệ điều khiển số hiện đại:

Hạng mục công nghệ Phương pháp EDM truyền thống Tích hợp trong giáo trình EDM (MĐ 46)
Hệ thống phát xung Mạch RC nạp - xả đơn giản, điều chỉnh thủ công Máy phát xung điều khiển số, tối ưu hóa năng lượng xung theo dòng đỉnh và độ rộng xung
Cơ cấu chạy dao Bộ điều khiển ống dây điện từ mang lõi sắt di động Động cơ servo điều khiển số chính xác, tự động duy trì khe hở phóng điện $0{,}01 - 0{,}02\text{ mm}$
Chu trình rà gá phôi Rà gá cơ học bằng đồng hồ so, tốn nhiều thời gian Tự động hóa hoàn toàn với các chu trình: Edge Find, Center Find (2-3 điểm), Corner Find
Căn chỉnh độ thẳng dây Căn chỉnh thủ công bằng dưỡng đo quang học Chu trình Align Wire tự động tính toán bù toạ độ góc $U-V$ (UV AXO), khống chế dung sai $\le 5\ \mu\text{m}$
Lập trình công nghệ Lập trình thủ công theo bảng tra thông số Tích hợp module TECCUT Editor, tự động tạo file TEC theo độ nhám Ra, phối hợp CAD/CAM Mastercam
Quản lý dữ liệu Lưu trữ độc lập trên từng máy, không kết nối mạng Bộ nhớ lưu 99 hệ toạ độ phôi (G201–G299), truyền tệp ISO/JOB/TEC qua cổng mạng LAN RJ45
  • Kết nối ứng dụng công nghiệp thực tế: Tập trung giải quyết các bài toán công nghệ điển hình trong ngành chế tạo khuôn mẫu và gia công cơ khí chính xác: gia công vật liệu có độ cứng cao sau nhiệt luyện (thép tôi, hợp kim cứng Cr-Ni-Mo-V), gia công hệ thống lỗ sâu có tiết diện phức tạp, cắt các hệ lỗ có biên dạng côn và góc sắc.
  • Khai thác dữ liệu thực nghiệm: Trích dẫn các kết quả nghiên cứu và bảng dữ liệu thực nghiệm của Vologyin về bán kính góc lượn trong và góc lượn ngoài khi gia công lỗ bằng tia lửa điện; thông số độ mòn điện cực đồng - grafit khi gia công thô thép hợp kim trên máy Erosimat 30C.
  • Cơ sở xây dựng chương trình: Nội dung giáo trình được biên soạn dựa trên quá trình khảo sát, tham khảo ý kiến đóng góp từ các doanh nghiệp cơ khí chế tạo trong nước, kết hợp tham chiếu chương trình đào tạo chuyên ngành của các trường đại học và học viện kỹ thuật.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên đào tạo nghề: Phù hợp cho người học ngành Cắt gọt kim loại, Cơ khí chế tạo ở cả 3 cấp độ: Sơ cấp, Trung cấp và Cao đẳng kỹ thuật. Đây là tài liệu phục vụ giai đoạn học tập chuyên sâu nhằm nâng cao kỹ năng điều khiển thiết bị gia công phi truyền thống.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở chuyên ngành gồm:
    • 5 môn học lý thuyết: MH 05 (Hình họa - Vẽ kỹ thuật), MH 06 (Dung sai lắp ghép và đo lường kỹ thuật), MH 07 (Vật liệu học và nhiệt luyện), MH 08 (Cơ kỹ thuật), MH 09 (An toàn lao động).
    • 6 mô đun kỹ năng nghề: MĐ 13 đến MĐ 18 (Bao gồm các kỹ thuật gia công cơ bản: Tiện, Phay, Bào, Mài truyền thống và công nghệ CNC cơ bản).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn hóa, định hướng phân bổ thời lượng 30 giờ giữa lý thuyết trên lớp và hướng dẫn bài tập thực hành trên máy EDM thỏi và máy cắt dây CNC tại xưởng thực hành.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu đóng vai trò cẩm nang tra cứu thông số công nghệ tại các xưởng cơ khí khuôn mẫu: tra cứu thông số khe hở phóng điện $\delta$, lựa chọn dung dịch điện môi, phương pháp súc rửa, tính toán chuỗi điện cực gia công bộng kín và quy trình xử lý lỗi trên hệ điều khiển máy cắt dây CUT 20/30P.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho học sinh, sinh viên học nghề Cắt gọt kim loại ở các bậc đào tạo Cao đẳng, Trung cấp và Sơ cấp; đồng thời là tài liệu tham khảo cho giảng viên và kỹ thuật viên vận hành máy gia công tia lửa điện tại các doanh nghiệp cơ khí.

2. Cần kiến thức nền nào để học?

Người học bắt buộc phải hoàn thành các môn học cơ sở từ MH 05 đến MH 09 (Vẽ kỹ thuật, Dung sai, Vật liệu học...) và các mô đun kỹ năng gia công cơ khí từ MĐ 13 đến MĐ 18 trước khi học mô đun MĐ 46 này.

3. Điểm khác biệt của giáo trình so với các tài liệu gia công truyền thống?

Tài liệu tập trung vào phương pháp bóc tách vật liệu bằng nhiệt lượng của tia lửa điện ($12.000^\circ\text{C}$), không phụ thuộc vào độ cứng cơ học của vật liệu gia công, cho phép tạo hình các chi tiết sau nhiệt luyện và biên dạng lỗ/khuôn phức tạp. Nội dung kết hợp giữa lý thuyết mạch xung RC, mô hình mòn điện cực và quy trình điều khiển trên máy CNC thực tế.

4. Làm sao để tự học hiệu quả mô đun này?

Người học cần nghiên cứu kỹ nguyên lý an toàn lao động trong Bài 1, nắm vững công thức tính toán kích thước điện cực ($D_e = D_{io} - 2\delta$) và mô hình chuỗi số hình học ở Bài 2; sau đó kết hợp tra cứu tài liệu tích hợp trên máy (Shift + F1), thực hành lập trình Mastercam và tuân thủ các bước rà gá chuẩn trên máy thực hành.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Tài liệu bổ trợ gồm hệ thống hướng dẫn số hóa tích hợp trên giao diện điều khiển máy (On-board Manual), module phần mềm TECCUT Editor, phần mềm CAD/CAM Mastercam, phần mềm AC CAM EASY và danh mục tiêu chuẩn an toàn lao động - vệ sinh công nghiệp tại xưởng máy.

Kết luận

Giáo trình Gia công EDM (MĐ 46) do Trường Cao đẳng Hàng Hải II ban hành là tài liệu học tập chuẩn hóa, trang bị toàn diện cơ sở khoa học và kỹ năng thực hành công nghệ gia công tia lửa điện. Giá trị cốt lõi của giáo trình thể hiện ở sự gắn kết chặt chẽ giữa lý thuyết phóng điện ăn mòn Zolotích, các công thức giải tích tính toán dung sai - hao mòn điện cực và quy trình lập trình, vận hành thực tế trên dòng máy cắt dây CNC hiện đại. Lộ trình đào tạo 30 giờ dẫn dắt người học từ việc tuân thủ quy chuẩn an toàn lao động điện áp cao đến làm chủ các chu trình rà gá tự động và quản lý tệp tin công nghệ, tạo nền tảng vững chắc phục vụ nhu cầu nhân lực kỹ thuật trong lĩnh vực cơ khí chế tạo và sản xuất khuôn mẫu chính xác.
