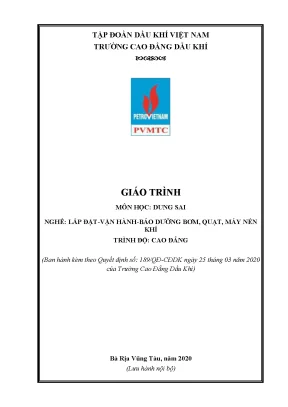

Giáo Trình Dung Sai Nghề Lắp Đặt, Vận Hành và Bảo Dưỡng Bơm, Quạt, Máy Nén Khí Trình Độ Cao Đẳng

Giáo trình dung sai nghề lắp đặt, vận hành, bảo dưỡng bơm, quạt, máy nén khí trình độ cao đẳng cung cấp kiến thức chuyên sâu và thực tiễn.

• Tác giả: Đào Thị Phương Hoa
• Trường học: Trường Cao Đẳng Dầu Khí
• Chuyên ngành: Dung Sai
• Đề tài: Giáo Trình Dung Sai Nghề Lắp Đặt và Bảo Dưỡng Bơm, Quạt, Máy Nén Khí
• Loại tài liệu: giáo trình
• Năm xuất bản: 2020
• Địa điểm: Bà Rịa Vũng Tàu

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. CHƯƠNG 1: KHÁI NIỆM CƠ BẢN VỀ DUNG SAI LẮP GHÉP
• 2. CHƯƠNG 2: HỆ THỐNG DUNG SAI LẮP GHÉP BỀ MẶT TRƠN
• 3. CHƯƠNG 3: HỆ THỐNG DUNG SAI LẮP GHÉP BỀ MẶT TRƠN
• 4. CHƯƠNG 4: DUNG SAI KÍCH THƯỚC VÀ LẮP GHÉP CỦA CÁC MỐI GHÉP THÔNG DỤNG
• 5. CHƯƠNG 5: CÁC KHÁI NIỆM CƠ BẢN TRONG ĐO LƯỜNG
• 6. CHƯƠNG 6: DỤNG CỤ ĐO THÔNG DỤNG TRONG CƠ KHÍ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Dung Sai Nghề Lắp Đặt Bơm Quạt Máy Nén Khí

Giáo trình Dung sai nghề lắp đặt và bảo dưỡng bơm, quạt, máy nén khí là tài liệu quan trọng cho sinh viên ngành cơ khí. Tài liệu này không chỉ cung cấp kiến thức lý thuyết mà còn hướng dẫn thực hành cụ thể. Nội dung giáo trình được biên soạn dựa trên các tiêu chuẩn kỹ thuật hiện hành, giúp sinh viên nắm vững các khái niệm cơ bản về dung sai và lắp ghép. Việc hiểu rõ dung sai trong lắp đặt sẽ giúp nâng cao chất lượng sản phẩm và hiệu suất làm việc.

1.1. Khái niệm cơ bản về dung sai trong lắp đặt

Dung sai là yếu tố quyết định trong việc lắp ghép các chi tiết cơ khí. Nó đảm bảo rằng các chi tiết có thể thay thế cho nhau mà không cần sửa chữa thêm. Việc hiểu rõ về dung sai giúp sinh viên có thể áp dụng vào thực tế sản xuất.

1.2. Tầm quan trọng của giáo trình trong đào tạo nghề

Giáo trình này không chỉ giúp sinh viên nắm vững lý thuyết mà còn trang bị kỹ năng thực hành cần thiết. Điều này rất quan trọng trong ngành cơ khí, nơi mà sự chính xác và hiệu quả là yếu tố sống còn.

II. Vấn đề và Thách thức trong Lắp Đặt Bơm Quạt Máy Nén Khí

Trong quá trình lắp đặt bơm, quạt và máy nén khí, có nhiều thách thức mà kỹ thuật viên phải đối mặt. Những vấn đề này có thể ảnh hưởng đến hiệu suất và độ bền của thiết bị. Việc hiểu rõ các vấn đề này sẽ giúp sinh viên có thể tìm ra giải pháp hiệu quả.

2.1. Các vấn đề thường gặp trong lắp đặt

Một số vấn đề phổ biến bao gồm sai lệch kích thước, không đồng nhất trong lắp ghép và thiếu chính xác trong đo lường. Những vấn đề này có thể dẫn đến hỏng hóc thiết bị và giảm hiệu suất làm việc.

2.2. Thách thức trong bảo dưỡng thiết bị

Bảo dưỡng định kỳ là rất quan trọng để duy trì hiệu suất của bơm, quạt và máy nén khí. Tuy nhiên, việc xác định thời điểm và phương pháp bảo dưỡng phù hợp vẫn là một thách thức lớn cho kỹ thuật viên.

III. Phương Pháp Lắp Đặt và Bảo Dưỡng Bơm Quạt Máy Nén Khí Hiệu Quả

Để lắp đặt và bảo dưỡng bơm, quạt, máy nén khí hiệu quả, cần áp dụng các phương pháp khoa học và kỹ thuật. Việc này không chỉ giúp tiết kiệm thời gian mà còn nâng cao chất lượng công việc.

3.1. Quy trình lắp đặt chuẩn

Quy trình lắp đặt cần tuân thủ các bước cụ thể từ việc chuẩn bị dụng cụ, kiểm tra các chi tiết đến lắp ghép và kiểm tra cuối cùng. Điều này giúp đảm bảo rằng thiết bị hoạt động ổn định và hiệu quả.

3.2. Kỹ thuật bảo dưỡng định kỳ

Bảo dưỡng định kỳ bao gồm việc kiểm tra, làm sạch và thay thế các bộ phận hư hỏng. Việc này giúp kéo dài tuổi thọ của thiết bị và giảm thiểu sự cố trong quá trình vận hành.

IV. Ứng Dụng Thực Tiễn của Dung Sai trong Lắp Đặt

Việc áp dụng dung sai trong lắp đặt bơm, quạt và máy nén khí có ý nghĩa rất lớn trong thực tiễn. Nó không chỉ giúp nâng cao chất lượng sản phẩm mà còn giảm thiểu chi phí sản xuất.

4.1. Tác động của dung sai đến chất lượng sản phẩm

Dung sai chính xác giúp các chi tiết lắp ghép với nhau một cách hoàn hảo, từ đó nâng cao chất lượng sản phẩm cuối cùng. Điều này rất quan trọng trong ngành cơ khí, nơi mà sự chính xác là yếu tố sống còn.

4.2. Ví dụ thực tế về ứng dụng dung sai

Nhiều công ty đã áp dụng các tiêu chuẩn dung sai trong quy trình sản xuất của họ, từ đó giảm thiểu lỗi và tăng cường hiệu suất làm việc. Các nghiên cứu cho thấy rằng việc áp dụng dung sai đúng cách có thể tiết kiệm chi phí đáng kể.

V. Kết Luận và Tương Lai của Giáo Trình Dung Sai

Giáo trình Dung sai nghề lắp đặt và bảo dưỡng bơm, quạt, máy nén khí không chỉ là tài liệu học tập mà còn là công cụ hỗ trợ quan trọng cho sinh viên trong quá trình học tập và làm việc. Tương lai của giáo trình này sẽ tiếp tục được cải tiến để đáp ứng nhu cầu ngày càng cao của ngành cơ khí.

5.1. Đánh giá hiệu quả giáo trình

Giáo trình đã nhận được nhiều phản hồi tích cực từ sinh viên và giảng viên. Việc áp dụng các phương pháp giảng dạy hiện đại đã giúp nâng cao hiệu quả học tập.

5.2. Hướng phát triển trong tương lai

Trong tương lai, giáo trình sẽ được cập nhật thường xuyên để phù hợp với các tiêu chuẩn kỹ thuật mới và nhu cầu thực tiễn của ngành cơ khí. Điều này sẽ giúp sinh viên luôn được trang bị kiến thức và kỹ năng cần thiết.

Nội dung chính

GIÁO TRÌNH DUNG SAI LẮP GHÉP VÀ ĐO LƯỜNG KỸ THUẬT

---

Tổng quan về giáo trình (250-300 từ)

Giáo trình môn học Dung sai (Mã môn học: CK19MH05) là tài liệu đào tạo chuyên môn được ban hành kèm theo Quyết định số 189/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam), do nhóm giảng viên thuộc Tổ bộ môn Cơ khí biên soạn, bao gồm Đào Thị Phương Hoa (Chủ biên) và Lê Anh Dũng.

Trong chương trình khung đào tạo trình độ cao đẳng nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí, môn học Dung sai có thời lượng 3 tín chỉ (tổng số 45 giờ, bao gồm 42 giờ lý thuyết và 3 giờ kiểm tra). Môn học được xếp vào nhóm môn học kỹ thuật cơ sở (mục II.1), bố trí giảng dạy sau các môn học chung/đại cương và học phần Vẽ kỹ thuật 1, Vẽ kỹ thuật 2, đồng thời học trước các mô đun chuyên môn ngành nghề như Gia công cắt gọt kim loại, Sửa chữa - Bảo dưỡng bơm, Sửa chữa - Bảo dưỡng quạt, và Sửa chữa - Bảo dưỡng máy nén khí.

Mục tiêu học tập của giáo trình được xác định cụ thể trên 3 phương diện:

• Về kiến thức (A1): Giải thích chính xác các ký hiệu, quy ước về dung sai, sai lệch giới hạn, kiểu lắp, sai số hình dạng, sai lệch vị trí và độ nhám bề mặt trên bản vẽ chi tiết cũng như bản vẽ lắp; xác định các kiểu lắp ghép đáp ứng yêu cầu kỹ thuật; trình bày đúng cấu tạo, nguyên lý làm việc và phương pháp sử dụng dụng cụ đo cơ khí.
• Về kỹ năng (B1): Tính toán được sai lệch, trị số dung sai của chi tiết và mối ghép; ghi đúng ký hiệu quy chuẩn lên bản vẽ kỹ thuật; thực hiện đo chính xác các kích thước hình học bằng dụng cụ đo thích hợp.
• Về năng lực tự chủ và trách nhiệm (C1): Tuân thủ kỷ luật lao động, chấp hành các quy định an toàn lao động và bảo quản thiết bị đo trong môi trường gia công cơ khí.

---

Nội dung kiến thức cốt lõi (500-600 từ)

                       CẤU TRÚC KIẾN THỨC GIÁO TRÌNH DUNG SAI
[LÝ THUYẾT NỀN TẢNG]           [MỐI GHÉP ĐIỂN HÌNH]               [KỸ THUẬT ĐO LƯỜNG]
Chương 1: Khái niệm cơ bản     Chương 4: Mối ghép thông dụng      Chương 5: Cơ bản đo lường

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm 6 chương với logic phát triển từ cơ sở lý thuyết đến ứng dụng thực hành và đo kiểm:

• Chương 1: Các khái niệm cơ bản về dung sai lắp ghép (10 giờ): Trình bày nguyên lý đổi lẫn chức năng; phân định kích thước danh nghĩa ($D, d$), kích thước thực ($D_t, d_t$), kích thước giới hạn ($D_{\max}, D_{\min}, d_{\max}, d_{\min}$); sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$); công thức tính dung sai ($T_D = ES - EI, T_d = es - ei$). Phân tích đặc tính 3 nhóm lắp ghép: lắp lỏng ($S_{\max}, S_{\min}, S_{tb}, T_S$), lắp chặt ($N_{\max}, N_{\min}, N_{tb}, T_N$), lắp trung gian ($T_T = N_{\max} + S_{\max}$); phương pháp vẽ biểu đồ phân bố miền dung sai quanh đường không.
• Chương 2: Hệ thống dung sai lắp ghép bề mặt trơn (10 giờ): Trình bày hệ thống dung sai theo TCVN 2244-77 và TCVN 2245-77 cho kích thước danh nghĩa đến 3150 mm. Quy định 20 cấp chính xác (từ IT01, IT0, IT1 đến IT18) dựa trên đơn vị dung sai $i = 0,45\sqrt[3]{D} + 0,001D$ ($\mu m$); phân chia 13 khoảng kích thước cơ bản và 22 khoảng trung gian ($D \le 500$ mm). Xác lập nguyên tắc chọn hệ thống lỗ cơ bản ($EI = 0$) và hệ thống trục cơ bản ($es = 0$); bảng 28 sai lệch cơ bản từ $A(a)$ đến $ZC(zc)$; quy cách ghi ký hiệu dung sai đơn và lắp ghép trên bản vẽ ($\varnothing 50H8, 80H7/g6$).
• Chương 3: Dung sai hình dạng, vị trí và nhám bề mặt (10 giờ): Phân tích các nguồn gốc gây sai số gia công (độ mòn thiết bị, dao cắt, biến dạng nhiệt, lực kẹp, rung động). Phân loại sai lệch hình dạng phẳng (độ phẳng, độ thẳng), sai lệch hình dạng mặt trụ (độ không trụ, độ tròn gồm ôvan/méo, độ cắt dọc gồm độ côn/phình/thắt). Định nghĩa dung sai vị trí (song song, vuông góc, đối xứng, độ đảo hướng tâm). Tiêu chuẩn hóa nhám bề mặt theo TCVN 2511-78 dựa trên sai lệch trung bình số học $R_a$, chiều cao nhấp nhô 10 điểm $R_z$ và bảng phân chia 14 cấp độ nhám.
• Chương 4: Dung sai kích thước và lắp ghép của các mối ghép thông dụng (5 giờ):
  • Dung sai ổ lăn (TCVN 1480-84): 5 cấp chính xác ($0, 6, 5, 4, 2$); phân tích 3 dạng tải trọng tác dụng lên vòng lăn (chu kỳ, cục bộ, dao động); quy ước ký hiệu 4 đến 7 chữ số (chỉ đường kính trong, cỡ ổ, loại ổ).
  • Mối ghép then và then hoa: Dung sai then bằng theo TCVN 2266-77 ($h9/P9, h9/N9, h9/JS9$); tiêu chuẩn then hoa TCVN 2324-78 với 3 phương pháp định tâm ($D, d, b$).
  • Mối ghép ren: Cấu trúc thông số ren hệ mét ($d, d_1, d_2, p_r, H, h, \alpha$) và ảnh hưởng của sai số đường kính trung bình $d_2$ đến tính lắp lẫn.
• Chương 5: Các khái niệm cơ bản trong đo lường (1 giờ): Đơn vị đo chiều dài tiêu chuẩn, hệ thống đơn vị đo và phân loại các phương pháp kiểm tra đo lường hình học.
• Chương 6: Dụng cụ đo thông dụng trong cơ khí (9 giờ): Cấu tạo, nguyên lý làm việc, khoảng đo, giới hạn đo và thao tác đọc chỉ số trên thước cặp, panme và đồng hồ so.

Kiến thức nền tảng được xây dựng

• Lý thuyết tính đổi lẫn chức năng: Đổi lẫn hoàn toàn và không hoàn toàn, mối quan hệ giữa độ lớn dung sai và giá thành chế tạo cơ khí.
• Mô hình sai lệch hình học: Thiết lập hệ tọa độ sai lệch so với đường kích thước danh nghĩa (đường không) để phân định miền dung sai chi tiết.
• Quy chuẩn hệ thống tiêu chuẩn kỹ thuật: Hệ thống tiêu chuẩn quốc gia TCVN về dung sai kích thước, sai lệch hình học, độ nhám và lắp ghép chi tiết máy.

Kỹ năng phát triển

• Kỹ năng kỹ thuật: Tính toán các giá trị sai lệch giới hạn, độ hở, độ dôi và dung sai lắp ghép; tra cứu chính xác bảng trị số dung sai tiêu chuẩn.
• Kỹ năng phân tích: Đọc hiểu và phân tích bản vẽ kỹ thuật, bản vẽ lắp; xác định phương pháp định tâm then hoa và kiểu lắp ghép ổ lăn dựa trên điều kiện chịu tải.
• Kỹ năng thực hành đo kiểm: Sử dụng thành thạo thước cặp cơ khí, thước cặp điện tử, panme đo ngoài, panme đo trong và đồng hồ so để kiểm tra kích thước, sai lệch hình học của chi tiết máy.

---

Phương pháp giảng dạy và học tập (300-350 từ)

• Phương pháp giảng dạy: Giáo trình định hướng áp dụng phương pháp dạy học tích cực, bao gồm thuyết trình ngắn kết hợp nêu vấn đề, phân tích bài tập tình huống kỹ thuật và tổ chức thảo luận nhóm. Giáo viên sử dụng phương tiện trực quan như máy chiếu, mô hình học cụ, sơ đồ phân bố miền dung sai và bản vẽ kỹ thuật chuyên ngành để hướng dẫn người học.
• Tổ chức học tập và thảo luận nhóm: Người học được phân thành các nhóm nhỏ từ 4 đến 6 thành viên. Mỗi nhóm tiếp nhận các chủ đề tình huống kỹ thuật trước buổi học (như tính toán chuỗi kích thước, lựa chọn kiểu lắp ổ lăn trên hộp giảm tốc, xác định cấp độ nhám cho bề mặt gia công), phân công thành viên nghiên cứu tài liệu, thảo luận, ghi chép và nộp báo cáo nhóm.
• Hệ thống bài tập và thực hành: Các bài tập tính toán sai lệch giới hạn, vẽ sơ đồ lắp ghép trên trục tọa độ, tra bảng tiêu chuẩn TCVN, bài tập đọc ký hiệu then hoa, bài tập phân tích ký hiệu ổ lăn và thực hành thao tác đo kích thước thực trên phôi mẫu.
• Quy định và phương pháp đánh giá: Đánh giá kết quả học tập dựa trên Quy chế đào tạo cao đẳng chính quy theo tín chỉ (Thông tư số 09/2017/TT-BLĐTBXH ngày 13/03/2017 của Bộ Lao động - Thương binh và Xã hội):
  • Điểm kiểm tra thường xuyên và định kỳ (Trọng số 40%): Bao gồm kiểm tra miệng, kiểm tra viết, trắc nghiệm hoặc báo cáo tiến hành sau mỗi 15 giờ học lý thuyết (chuẩn đầu ra A1-A4, B1-B4, C1-C3).
  • Điểm thi kết thúc môn học (Trọng số 60%): Tổ chức sau khi hoàn thành 45 giờ học bằng hình thức tự luận kết hợp trắc nghiệm hoặc thi thực hành đo kiểm tổng hợp.
  • Quy tắc tính điểm: Chấm theo thang điểm 10 (làm tròn đến 1 chữ số thập phân), tính điểm trung bình môn học theo trọng số, sau đó quy đổi sang điểm chữ (A, B, C, D, F) và thang điểm 4.
• Hướng dẫn tự học: Người học phải nghiên cứu trước nội dung tài liệu và giáo trình tại nhà; tham dự tối thiểu 70% tổng thời lượng lý thuyết (vắng quá 30% số tiết lý thuyết bắt buộc phải học lại môn học).

---

Điểm nổi bật và cập nhật (250-300 từ)

• Cập nhật khung tiêu chuẩn TCVN hiện hành: Giáo trình cập nhật việc chuyển đổi toàn diện từ hệ thống tiêu chuẩn cũ (TCVN 20-63 đến TCVN 42-63) sang bộ tiêu chuẩn kỹ thuật TCVN 2244-77 và TCVN 2245-77 (tương đương tiêu chuẩn ISO), đảm bảo tính thống nhất quốc tế về công nghệ gia công, dụng cụ cắt và tính đổi lẫn chức năng của sản phẩm cơ khí.
• Chuẩn hóa các hệ thống dung sai chuyên ngành:
  • Tích hợp tiêu chuẩn TCVN 2511-78 trong đánh giá nhám bề mặt thông qua 2 thông số cơ bản $R_a$ (sai lệch trung bình số học) và $R_z$ (chiều cao nhấp nhô 10 điểm), liên kết với các phương pháp gia công cắt gọt (tiện, phay, bào, mài, đánh bóng).
  • Ứng dụng tiêu chuẩn TCVN 1480-84 cho 5 cấp chính xác ổ lăn ($0, 6, 5, 4, 2$), liên kết lựa chọn kiểu lắp với điều kiện chịu tải (chu kỳ, cục bộ, dao động).
  • Chuẩn hóa mối ghép then theo TCVN 2266-77 và mối ghép then hoa răng chữ nhật theo TCVN 2324-78 với 3 phương pháp định tâm ($D, d, b$).
• Gắn liền thực tiễn kỹ thuật ngành Dầu khí: Các ví dụ tính toán, tra cứu sai lệch và sơ đồ lắp ghép được xây dựng trực tiếp trên các cơ cấu chi tiết của thiết bị chế biến dầu khí, hệ thống bơm công nghiệp, quạt ly tâm và máy nén khí.
• Tích hợp đo lường và kiểm tra: Kết hợp chặt chẽ giữa tính toán lý thuyết dung sai hình học với kỹ thuật sử dụng các dụng cụ đo kiểm thực tế trong xưởng cơ khí như thước cặp cơ khí, panme và đồng hồ so.

---

Đối tượng sử dụng giáo trình (200-250 từ)

• Đối tượng sinh viên/học sinh: Tài liệu được biên soạn phục vụ đào tạo sinh viên trình độ cao đẳng, trung cấp thuộc các ngành nghề kỹ thuật cơ khí, trọng tâm là:
  • Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí.
  • Sửa chữa thiết bị chế biến dầu khí.
  • Vận hành thiết bị khoan khai thác.
  • Cơ khí chế tạo và Hàn.
• Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức đại cương (Toán học, Tin học cơ bản) và các môn kỹ thuật cơ sở bao gồm Vẽ kỹ thuật 1 (CK19MH01), Vẽ kỹ thuật 2 (CK19MH02) để có khả năng đọc hiểu các hình chiếu, mặt cắt và ký hiệu bản vẽ cơ khí.
• Đối với giảng viên: Sử dụng làm giáo trình giảng dạy chính thức, làm căn cứ biên soạn giáo án lý thuyết, bài giảng điện tử, thiết kế hệ thống bài tập thực hành, đề kiểm tra định kỳ và ngân hàng đề thi kết thúc môn học.
• Đối với kỹ thuật viên và người tự học: Phù hợp làm tài liệu tra cứu quy chuẩn dung sai, sai lệch kích thước giới hạn, phương pháp chọn chế độ lắp ghép và hướng dẫn thao tác thiết bị đo lường cơ khí tại các nhà máy, xí nghiệp gia công và bảo dưỡng công nghiệp.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình môn học Dung sai phù hợp với những đối tượng nào?

Giáo trình được thiết kế cho sinh viên trình độ cao đẳng và trung cấp các nghề cơ khí (Lắp đặt - vận hành - bảo dưỡng thiết bị quay, Sửa chữa thiết bị chế biến dầu khí, Cơ khí chế tạo, Vận hành thiết bị khoan, Hàn) cùng các kỹ thuật viên cơ khí cần tra cứu tiêu chuẩn lắp ghép.

2. Người học cần trang bị kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành các môn học chung và nắm vững kiến thức các môn học tiên quyết: Vẽ kỹ thuật 1 (mã số CK19MH01) và Vẽ kỹ thuật 2 (mã số CK19MH02) để nhận biết cấu trúc biểu diễn hình học, mặt cắt và quy ước trên bản vẽ kỹ thuật.

3. Điểm khác biệt về nội dung của giáo trình này là gì?

Giáo trình tập trung chi tiết vào việc tính toán, tra bảng tiêu chuẩn TCVN cho các mối ghép thông dụng trong thiết bị công nghiệp (ổ lăn, then bằng, then hoa, mối ghép ren) và tích hợp 10 giờ giảng dạy trực tiếp về cấu tạo, phương pháp sử dụng dụng cụ đo kiểm cơ khí (thước cặp, panme, đồng hồ so).

4. Phương pháp tự học giáo trình đạt hiệu quả cao?

Người học cần kết hợp việc đọc trước nội dung từng chương, giải các bài tập tình huống tính sai lệch và vẽ sơ đồ phân bố miền dung sai, tham gia thảo luận nhóm 4-6 người và thực hành tra cứu các bảng thông số tiêu chuẩn TCVN 2244-77, TCVN 2245-77, TCVN 2511-78.

5. Giáo trình được xây dựng dựa trên những tài liệu tham khảo nào?

Giáo trình tổng hợp kiến thức từ các tài liệu chuyên ngành được ban hành bởi Nhà xuất bản Giáo dục và NXB Khoa học Kỹ thuật:

• Dung sai lắp ghép & kỹ thuật đo lường (Ninh Đức Tốn, NXB Giáo dục).
• Dung sai & lắp ghép (Hà Văn Vui, NXB Khoa học Kỹ thuật).
• Dung sai lắp ghép (Nguyễn Văn Yến, NXB Giáo dục).
• Giáo trình dung sai lắp ghép & kỹ thuật đo lường (Bộ Giáo dục và Đào tạo, NXB Giáo dục Việt Nam).
• Giáo trình đo lường kỹ thuật (Sở Giáo dục và Đào tạo Hà Nội, NXB Hà Nội).

---

Kết luận (150 từ)

Giáo trình môn học Dung sai (CK19MH05) cung cấp hệ thống kiến thức khoa học và tiêu chuẩn hóa về sai lệch kích thước, dung sai lắp ghép bề mặt trơn, sai lệch hình học, nhám bề mặt và kỹ thuật đo lường cơ khí theo tiêu chuẩn TCVN. Nội dung giáo trình định hình rõ lộ trình học tập tiếp nối từ các môn học vẽ kỹ thuật đến các mô đun chuyên môn như Gia công cắt gọt kim loại, Chi tiết máy, Sửa chữa - Bảo dưỡng bơm, quạt, máy nén khí và Khóa luận tốt nghiệp. Người học có thể mở rộng kiến thức thông qua hệ thống tài liệu tham khảo chính thống của các tác giả Ninh Đức Tốn, Hà Văn Vui, Nguyễn Văn Yến và các bộ tiêu chuẩn kỹ thuật quốc gia chuyên ngành cơ khí.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 1.1 Khái niệm về tính đổi lẫn chức năng trong cơ khí.1 Bản chất của tính đổi lẫn chức năng. - Máy do nhiều bộ phận hợp thành, mỗi bộ phận do nhiều chi tiết lắp ghép lại với nhau. Trong chế tạo cũng như trong sửa chữa máy, người ta mong muốn các chi tiết cùng loại có khả năng đổi lẫn được cho nhau, nghĩa là khi cần thay thế nhau , không cần lựa chọn và sửa chữa gì thêm mà vẫn đảm bảo được yêu cầu kỹ thuật của mối ghép. - Tính chất đó của chi tiết gọi là tính đổi lẫn.

Vậy tính đổi lẫn của một loại chi tiết là khả năng thay thế cho nhau, không cần lựa chọn sửa chữa gì thêm mà vẫn đảm bảo chất lượng sản phẩm đã qui định. - Người ta phân biệt tính đổi lẫn hoàn toàn và đổi lẫn không hoàn toàn. Cụ thể trong một loạt chi tiết cùng loại nếu các chi tiết đều có thể đổi lẫn được cho nhau thì loạt chi tiết đó đạt được tính đổi lẫn hoàn toàn. Nếu một trong số các chi tiết ấy không đổi lẫn cho nhau được thì loạt chi tiết đó chỉ đạt được tính đổi lẫn không hoàn toàn.

- Các chi tiết có tính đổi lẫn phải giống nhau về hình dạng, kích thước hoặc chỉ được khác nhau trong một phạm vi cho phép. Phạm vi cho phép đó gọi là dung sai. Như vậy dung sai là yếu tố quyết định tính đổi lẫn, tùy theo độ lớn của dung sai qui định mà chi tiết đạt được tính đổi lẫn hoàn toàn hay đổi lẫn không hoàn toàn. - Đổi lẫn hoàn toàn đòi hỏi các chi tiết phải có độ chính xác cao do đó giá thành sản phẩm cao.

Đối với các chi tiết tiêu chuẩn, các chi tiết dự trữ thay thế, thường được chế tạo có tính đổi lẫn hoàn toàn. Trang 13/93 - Đổi lẫn không hoàn toàn cho phép các chi tiết chế tạo với dung sai lớn hơn, thường thực hiện với các công việc lắp ráp trong nội bộ phân xưởng hoặc nhà máy.2 Vai trò của tính đổi lẫn chức năng. Tính đổi lẫn của chi tiết có ý nghĩa rất lớn trong thực tiễn sản xuất. Cụ thể: - Trong thiết kế: Làm giảm nhẹ công việc của người thiết kế, giảm thời gian chuẩn bị sản xuất của nhà máy.

- Trong chế tạo: Tính đổi lẫn của chi tiết là tiền đề về kỹ thuật cho việc hợp tác sản xuất giữa các nhà máy. Làm đơn giản hóa và tạo điều kiện cho viêc tự động hóa qui trình lắp ráp - Trong sử dụng: Hạn chế giờ chết của máy do việc chờ chế tạo chi tiết bị hỏng để thay thế, do đó làm tăng hiệu suất của máy 1.3 Khái niệm về kích thước, sai lệch giới hạn và dung sai. Kích thước - Kích thước là giá trị bằng số của đại lượng đo chiều dài theo đơn vị đo được lựa chọn. - Trong công nghệ chế tạo cơ khí đơn vị đo thường dùng là milimet (mm) và thống nhất qui ước trên các bản vẽ không cần ghi chữ (mm) 1.4 Kích thước danh nghĩa.

- Kích thước danh nghĩa là kích thước được xác định dựa vào chức năng của chi tiết sau khi đã tính toán về độ bền, độ cứng vững và lựa chọn phù hợp với kích thước tiêu chuẩn. - Ví dụ: Một trục sau khi tính toán độ bền có kích thước là 24,65. Ta lựa chọn phù hợp với kích thước tiêu chuẩn là 25. Vậy 25 là kích thước danh nghĩa của chi tiết.

- Kích thước danh nghĩa được dùng để xác định kích thước giới hạn và tính sai lệch. - Kích thước danh nghĩa của lỗ ký hiệu là D, của trục ký hiệu là d Trang 14/93 1.5 Kích thước thực.
