Tổng quan về giáo trình (250-300 từ)

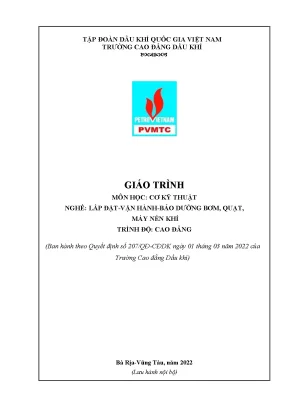

Giáo trình Cơ kỹ thuật (Mã số môn học: MECM64011) được biên soạn bởi tập thể giảng viên thuộc Bộ môn Cơ khí, Khoa Giáo dục nghề nghiệp - Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Quốc gia Việt Nam), gồm Lê Duy Nam (Chủ biên), Huỳnh Công Hải và An Đình Quân. Tài liệu được ban hành chính thức theo Quyết định số 207/QĐ-CĐDK ngày 01 tháng 03 năm 2022, sử dụng làm tài liệu đào tạo nội bộ cho trình độ Cao đẳng nghề "Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí".

Trong chương trình đào tạo tổng thể gồm 92 tín chỉ (2205 giờ), môn học Cơ kỹ thuật thuộc khối môn học cơ sở ngành (nhóm II.1), có thời lượng 2 tín chỉ (tổng số 45 giờ, bao gồm 14 giờ lý thuyết, 29 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra). Môn học được bố trí giảng dạy sau các môn học chung/đại cương và học trước các môn học, mô-đun kỹ thuật chuyên môn như Kỹ thuật sửa chữa cơ khí (MECM64016), Nguyên lý - Chi tiết máy (MECM62015), Cân bằng động (MECP64147), cùng chuỗi mô-đun Sửa chữa - Bảo dưỡng bơm, quạt, máy nén khí.

Về mục tiêu đào tạo, giáo trình trang bị cho người học hệ thống chuẩn đầu ra cụ thể:

  • Kiến thức (A1–A4): Trình bày các khái niệm cơ bản về tĩnh học, sức bền vật liệu, trạng thái chịu lực (kéo, nén, xoắn, uốn, cắt, dập); phân tích hệ tải trọng, phản lực liên kết, trạng thái cân bằng và các thông số động học (vận tốc dài, vận tốc góc, gia tốc).
  • Kỹ năng (B1–B4): Tính toán phản lực liên kết, lực ma sát; xác định ứng suất và kích thước tiết diện chịu lực ở trạng thái nguy hiểm và an toàn; kỹ năng vẽ biểu đồ nội lực.
  • Năng lực tự chủ và trách nhiệm (C1–C4): Năng lực làm việc độc lập, làm việc nhóm, tính kỷ luật, tác phong cẩn thận và trách nhiệm nghề nghiệp.

Cấu trúc giáo trình chia làm hai phần: Phần I - Cơ lý thuyết và Phần II - Sức bền vật liệu, kết hợp giữa việc thiết lập cơ sở lý thuyết giải tích và giải quyết bài toán cơ học kỹ thuật ứng dụng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức tuần tự từ phân tích tĩnh học vật rắn tuyệt đối đến đánh giá độ bền của vật rắn biến dạng, bao gồm các chủ đề trọng tâm:

  1. Chương 1: Những khái niệm cơ bản và hệ tiên đề tĩnh học Trình bày định nghĩa lực, ba yếu tố xác định lực (điểm đặt, phương chiều, cường độ), vật rắn tuyệt đối và trạng thái cân bằng. Thiết lập 4 tiên đề tĩnh học: Tiên đề cân bằng, Tiên đề biến đổi tương đương (hệ quả lực là vectơ trượt), Tiên đề hợp lực hình bình hành và Tiên đề tác dụng tương hỗ. Phân loại các dạng liên kết kỹ thuật và phản lực liên kết tương ứng: liên kết tựa ($N$), liên kết dây mềm ($T$), liên kết thanh ($S$), liên kết bản lề di động/cố định, bản lề trụ/cầu và liên kết ngàm.

  2. Chương 2: Hệ lực phẳng đồng quy Khảo sát hệ lực phẳng đồng quy bằng hai phương pháp: Phương pháp hình học (quy tắc hình bình hành lực, quy tắc đa giác lực, điều kiện cân bằng đa giác lực tự đóng kín) và Phương pháp giải tích (chiếu lực lên hai trục tọa độ vuông góc $Ox, Oy$, xác định hợp lực $R = \sqrt{R_x^2 + R_y^2}$ và điều kiện cân bằng $\sum F_{ix} = 0$, $\sum F_{iy} = 0$). Trình bày định lý ba lực không song song cân bằng.

  3. Chương 3: Mô men của một lực với một điểm của ngẫu lực Định nghĩa mômen lực đối với một điểm ($m_O(\vec{F}) = \pm F \cdot d = 2 S_{OAB}$), chứng minh định lý Varignon cho các trường hợp hệ lực đồng quy, hệ lực song song và hệ lực phẳng bất kỳ. Khảo sát ngẫu lực, tính chất của ngẫu lực trên mặt phẳng, hợp hệ ngẫu lực phẳng và điều kiện cân bằng của hệ ngẫu lực ($\sum m_i = 0$).

  4. Chương 4: Ma sát Phân loại ma sát trượt và ma sát lăn. Phân tích thí nghiệm Coulomb, định luật ma sát trượt ($F_{\max} = f \cdot N$), góc ma sát ($\tan \varphi = f$) và hiện tượng tự hãm. Khảo sát định luật ma sát lăn với mômen ma sát lăn cản trở chuyển động ($M_{\max} = k \cdot N$).

  5. Chương 5: Một số giả thuyết về vật liệu và Sức bền vật liệu Nhiệm vụ nghiên cứu thanh chịu lực nhằm đảm bảo an toàn và tối ưu kinh tế. Thiết lập các giả thuyết cơ bản: tính liên tục, đồng tính, đẳng hướng; giả thuyết đàn hồi hoàn toàn; định luật Hooke và nguyên lý độc lập tác dụng. Định nghĩa ngoại lực (tập trung, phân bố, tĩnh, động), nội lực, phương pháp mặt cắt và ứng suất (ứng suất toàn phần $p$, ứng suất pháp $\sigma$, ứng suất tiếp $\tau$ với hệ thức $p = \sqrt{\sigma^2 + \tau^2}$).

  6. Chương 6: Kéo nén đúng tâm Khái niệm thanh chịu kéo/nén đúng tâm, thiết lập lực dọc $N$, quy ước dấu và phương pháp vẽ biểu đồ lực dọc. Công thức tính ứng suất pháp $\sigma = \pm \frac{N}{F}$, biến dạng dọc tuyệt đối $\Delta l = \frac{N \cdot l}{E \cdot F}$, biến dạng tương đối $\varepsilon = \frac{\Delta l}{l}$, môđun đàn hồi $E$ cho từng loại vật liệu. Phân tích điều kiện bền ($\sigma \le [\sigma]$) qua ba bài toán cơ bản: kiểm tra bền, chọn kích thước mặt cắt ngang và xác định tải trọng cho phép.

  7. Chương 7, 8 và 9: Cắt - Dập, Xoắn thuần túy và Uốn ngang phẳng Trình bày định nghĩa, ứng suất và điều kiện cường độ chịu cắt ($\tau \le [\tau]$) theo định luật Hooke về cắt ($\tau = G \cdot \gamma$), điều kiện dập ($\sigma_d \le [\sigma_d]$), ứng dụng tính toán mối ghép đinh tán (rivê) với thép số 3. Khảo sát biểu đồ mômen xoắn, quan hệ giữa mômen xoắn với công suất và số vòng quay. Phân tích nội lực, ứng suất và điều kiện bền của dầm chịu uốn phẳng.

Progression logic của giáo trình phát triển từ tĩnh học vật rắn tuyệt đối (cân bằng ngoại lực) đến trạng thái ứng suất - biến dạng nội tại của vật rắn đàn hồi chịu các dạng tải trọng đơn giản và phức tạp.

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Hệ 4 tiên đề tĩnh học, Định luật ma sát Coulomb, Định luật Hooke về quan hệ tuyến tính giữa ứng suất và biến dạng đàn hồi, Định lý Varignon về mômen của hợp lực.
  • Core principles: Nguyên lý giải tích cân bằng tĩnh học ($\sum F_x = 0, \sum F_y = 0, \sum m = 0$), Nguyên lý độc lập tác dụng của lực.
  • Essential frameworks: Phương pháp mặt cắt giải tích để xác định hợp lực nội lực, mô hình phân tách ứng suất toàn phần thành ứng suất pháp ($\sigma$) và ứng suất tiếp ($\tau$).

Kỹ năng phát triển

  • Technical skills: Xác định và biểu diễn chính xác phản lực liên kết tại gối đỡ, khớp bản lề, gối tựa và ngàm; tính toán hợp lực bằng phương pháp chiếu trục giải tích.
  • Analytical skills: Thiết lập phương trình cân bằng tĩnh học, vẽ biểu đồ phân bố nội lực (lực dọc $N$, mômen uốn, mômen xoắn) dọc theo trục cấu kiện.
  • Practical competencies: Giải quyết 3 bài toán kỹ thuật thực tế: Kiểm tra điều kiện bền của chi tiết, tính toán thiết kế kích thước mặt cắt ($F, d$), và tính toán tải trọng giới hạn cho phép của kết cấu thanh, dầm và mối ghép cơ khí.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm

Giáo trình áp dụng phương pháp dạy học tích cực, kết hợp thuyết trình ngắn, nêu vấn đề, hướng dẫn thực hành và thảo luận nhóm. Giáo viên đóng vai trò làm mẫu thao tác tính toán, hướng dẫn quy trình thiết lập bài toán cơ học và theo dõi rút kinh nghiệm trực tiếp cho người học.

Cơ cấu phân bổ thời lượng của môn học phản ánh định hướng thực hành với 14 giờ lý thuyết (chiếm 31,1%), 29 giờ bài tập, thực hành, thảo luận (chiếm 64,4%) và 2 giờ kiểm tra (4,5%).

Bài tập và ứng dụng tính toán thực hành

Hệ thống bài tập gắn liền với các bài toán mô hình hóa cơ học trong thiết bị:

  • Khảo sát lực căng dây cáp, phản lực gối đỡ của vật treo trọng lượng $P = 60,\text{kg}$ hoặc hệ ròng rọc kéo tải $P = 200,\text{kg}$.
  • Xác định phản lực bản lề và lực căng dây của thanh dầm chịu tải $P = 2,\text{kg}$.
  • Phân tích thanh thép chịu tải trọng bậc gồm các lực $P_1 = 30,\text{kN}, P_2 = 50,\text{kN}, P_3 = 80,\text{kN}$ với diện tích tiết diện $F = 2 \cdot 10^{-4},\text{m}^2$; thiết lập biểu đồ lực dọc $N$, tính toán ứng suất trên từng phân đoạn và độ biến dạng dọc tổng thể ($\Delta l$).
  • Tính toán độ bền chịu cắt và dập của mối ghép đinh tán (rivê) sử dụng vật liệu thép số 3.

Quy chế đánh giá và hướng dẫn tự học

Đánh giá kết quả học tập được thực hiện theo Quy chế đào tạo Cao đẳng hệ chính quy (Thông tư số 09/2017/TT-BLĐTBXH):

  • Điểm quá trình (Trọng số 40%): Gồm điểm kiểm tra thường xuyên (hệ số 1, thực hiện sau 35 giờ) và điểm kiểm tra định kỳ (hệ số 2, thực hiện sau 45 giờ).
  • Điểm thi kết thúc môn học (Trọng số 60%): Đánh giá tổng hợp kiến thức và kỹ năng qua bài thi lý thuyết/tự luận.
  • Thang điểm: Điểm chấm theo thang điểm 10, làm tròn đến một chữ số thập phân, sau đó quy đổi sang thang điểm chữ và thang điểm 4.

Về quy chế tự học, sinh viên phải nghiên cứu bài trước khi đến lớp, làm việc theo nhóm 2 người để thực hiện bài tập thực hành. Quy định chuyên cần nêu rõ: sinh viên vắng quá 1% số tiết thực hành hoặc vắng quá 31% số tiết lý thuyết bắt buộc phải học lại môn học.

Điểm nổi bật và cập nhật (250-300 từ)

  • Cấu trúc bám sát chương trình Giáo dục nghề nghiệp: Giáo trình được xây dựng theo chuẩn chương trình ban hành năm 2022 của Trường Cao đẳng Dầu khí, chuẩn hóa mục tiêu đầu ra phục vụ trực tiếp cho nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí.
  • Tích hợp bảng tra số liệu thực nghiệm chuẩn xác: Tài liệu cung cấp các thông số cơ tính phục vụ tính toán kỹ thuật, bao gồm bảng môđun đàn hồi khi kéo/nén ($E$) của các vật liệu kỹ thuật phổ biến:
    • Thép chứa $0,1 \div 20%$ Cacbon: $E = 20 \cdot 10^4,\text{kN/cm}^2$ ($2 \cdot 10^5,\text{MN/m}^2$)
    • Thép lò xo: $E = 22 \cdot 10^4,\text{kN/cm}^2$
    • Thép Niken: $E = 19 \cdot 10^4,\text{kN/cm}^2$
    • Gang xám: $E = 11,5 \cdot 10^4,\text{kN/cm}^2$
    • Đồng: $E = 12 \cdot 10^4,\text{kN/cm}^2$
    • Đồng thau: $E = (10 \div 12) \cdot 10^4,\text{kN/cm}^2$
    • Nhôm và Đura: $E = (7 \div 8) \cdot 10^4,\text{kN/cm}^2$
    • Cao su: $E = 8 \cdot 10^6,\text{N/m}^2 = 0,8,\text{kN/cm}^2$
    • Hệ số ma sát trượt tĩnh thực nghiệm ($f$): Thép tiếp xúc với thép ($f = 0,19$), đai truyền tiếp xúc với gang ($f = 0,18$).
  • Gắn kết thực tế công nghiệp: Các ví dụ tính toán liên kết đinh tán, cơ cấu truyền động ngẫu lực, tính toán công suất $P$ và số vòng quay $n$ trên trục xoắn mô phỏng trực tiếp điều kiện làm việc của các cụm chi tiết trong máy công nghiệp dầu khí.
  • Tính kế thừa học thuật chuẩn mực: Nội dung giáo trình kế thừa và hệ thống hóa kiến thức từ các tài liệu tham khảo cơ bản: Cơ học ứng dụng (Đỗ Sanh - NXB Giáo dục, 2001), Giáo trình Cơ học lý thuyết và Giáo trình Sức bền vật liệu (Đặng Thanh Tân - Trường ĐH Sư phạm Kỹ thuật).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên theo học: Giáo trình được thiết kế cho sinh viên trình độ Cao đẳng và học viên trình độ Trung cấp thuộc các chuyên ngành kỹ thuật cơ khí, trọng tâm là nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí tại các trường đào tạo nghề kỹ thuật và công nghiệp dầu khí.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức khoa học cơ bản và đại cương, bao gồm Toán học giải tích (giải phương trình, hệ phương trình đại số, hình học lượng giác), Vật lý đại cương (cơ học tĩnh học và động học cơ bản), cùng môn học cơ sở Vật liệu cơ khí (MECM53002) và Vẽ kỹ thuật 1 (MECM52003).
  • Giảng viên chuyên ngành: Sử dụng tài liệu làm khung giáo trình chuẩn để lập kế hoạch giảng dạy, biên soạn giáo án, thiết kế phiếu học tập và xây dựng ngân hàng đề kiểm tra đánh giá theo các chuẩn đầu ra A1–A4, B1–B4, C1–C4.
  • Mục đích tham khảo và tự học: Dùng làm tài liệu tham khảo kỹ thuật cho kỹ thuật viên, công nhân kỹ thuật bảo dưỡng thiết bị quay tại các nhà máy lọc hóa dầu, trạm nén khí và xí nghiệp cơ khí công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng và Trung cấp chuyên ngành Cơ khí, đặc biệt là nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí, cùng kỹ thuật viên cần củng cố kiến thức tính toán cơ khí ứng dụng.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững toán học cơ bản (lượng giác, giải hệ phương trình, tính toán vectơ), vật lý đại cương phần cơ học, và các môn cơ sở ngành đã học trước như Vật liệu cơ khí và Vẽ kỹ thuật.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tinh giản lý thuyết hàn lâm, tập trung tích hợp hai hợp phần cốt lõi là Cơ lý thuyết và Sức bền vật liệu vào một học phần 45 giờ, trong đó thời lượng thực hành, thảo luận và giải bài tập chiếm tỷ trọng lớn (29/45 giờ).

4. Làm sao để tự học hiệu quả?

Người học cần đọc trước nội dung từng chương trong giáo trình, chuẩn bị bài tập cá nhân, chủ động tham gia thảo luận nhóm (nhóm 2 người), rèn luyện kỹ năng giải các bài toán vẽ biểu đồ nội lực và tra cứu chính xác bảng thông số cơ tính vật liệu.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm hệ thống câu hỏi ôn tập, bài tập tình huống ở cuối mỗi chương, phiếu học tập của bộ môn và danh mục tài liệu tham khảo từ các giáo trình chuyên sâu của tác giả Đỗ Sanh (NXB Giáo dục) và Đặng Thanh Tân (ĐH Sư phạm Kỹ thuật).

Kết luận (150 từ)

Giáo trình Cơ kỹ thuật (Mã số: MECM64011) của Trường Cao đẳng Dầu khí đóng vai trò thiết lập nền tảng lý thuyết cơ học và phương pháp tính toán độ bền vật liệu phục vụ đào tạo nghề kỹ thuật cơ khí. Nội dung giáo trình cung cấp phương pháp luận chặt chẽ từ khảo sát cân bằng tĩnh học, lực ma sát đến tính toán ứng suất, biến dạng của thanh, trục, dầm và các liên kết kỹ thuật.

Về lộ trình học tập, giáo trình là mắt xích kết nối giữa các môn khoa học đại cương với các môn học chuyên môn tiếp theo như Nguyên lý - Chi tiết máy, Kỹ thuật sửa chữa cơ khí, Cân bằng động và các mô-đun thực hành sửa chữa, bảo dưỡng thiết bị quay (bơm, quạt, máy nén khí). Người học được khuyến nghị kết hợp chặt chẽ giữa việc học lý thuyết, giải bài tập kỹ thuật và tham khảo các tài liệu chuyên ngành của Đỗ Sanh và Đặng Thanh Tân để hoàn thiện các chuẩn đầu ra theo quy định.
