Tổng quan về giáo trình

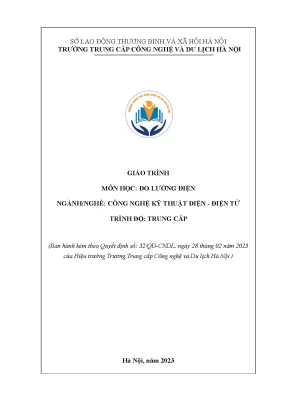

Giáo trình Đo lường điện (Mã môn học: MĐ16) là tài liệu đào tạo chuyên môn thuộc khối kiến thức kỹ thuật cơ sở trong chương trình đào tạo trình độ Trung cấp ngành Công nghệ Kỹ thuật điện - điện tử. Tài liệu được ban hành chính thức theo Quyết định số 32/QĐ-CNDL ngày 28 tháng 02 năm 2023 của Hiệu trưởng Trường Trung cấp Công nghệ và Du lịch Hà Nội, do Ban Biên soạn Khoa Kỹ thuật Điện – Công nghệ chịu trách nhiệm nội dung. Chương trình môn học có tổng thời lượng 45 giờ, bao gồm 15 giờ lý thuyết, 29 giờ thực hành, thí nghiệm, thảo luận, bài tập và 01 giờ kiểm tra đánh giá tích hợp.

Về mục tiêu học tập, giáo trình trang bị cho người học hệ thống kiến thức về nguyên lý cấu tạo, đặc tính làm việc của các cơ cấu đo lường chỉ thị (từ điện, điện từ, điện động, cảm ứng); kỹ thuật phân tích mạch đo và mở rộng thang đo; phương pháp đo kiểm các thông số điện từ cơ bản đến phức tạp (dòng điện, điện áp, điện trở cách điện, điện trở tiếp đất, công suất, điện năng, biên độ, tần số tín hiệu) cùng các thông số hình học và cơ học bổ trợ (đường kính dây dẫn, độ sâu, tốc độ quay).

Cấu trúc giáo trình được phân bổ thành 13 chương nối tiếp logic từ lý thuyết đại cương, kỹ thuật đo các đại lượng điện áp - dòng điện, thiết bị chuyên dụng (Mê-gôm mét, VOM, Oát mét, Công tơ điện 1 pha/3 pha, Máy hiện sóng, Ter-rô-mét) đến các dụng cụ cơ khí và quang học (Thước cặp, Pan-me, Tốc độ kế). Điểm đặc thù của giáo trình là thiết kế tích hợp lý thuyết gắn liền với quy trình thao tác thực nghiệm, bám sát các thiết bị đo công nghiệp thực tế như công tơ điện EMIC, máy phát quay tay Megger và đồng hồ vạn năng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân bố 13 chương giảng dạy theo trình tự từ cơ sở lý thuyết đo lường, đo các đại lượng mạch cơ bản, đo lường công suất - điện năng công nghiệp, cho đến đo lường các đại lượng cơ - điện bổ trợ:

  [Chương 1]   Khái niệm về đo lường điện, cơ cấu chỉ thị & sơ đồ khối (1h LT/1h TH)
  [Chương 2-3] Kỹ thuật đo Dòng điện (Am-pe mét) & Điện áp (Vôn mét) (2h LT/4h TH)
  [Chương 4-5] Thiết bị đo điện trở: Mê-gôm mét (500-1000V) & VOM (3h LT/4h TH)
  [Chương 6-8] Đo Công suất (Oát mét) & Điện năng 1 pha / 3 pha (3h LT/9h TH)
  [Chương 9-10]Thiết bị đo chuyên sâu: Máy hiện sóng & Ter-rô-mét (3h LT/6h TH)
  [Chương 11-13]Đo đại lượng cơ học: Thước cặp, Pan-me, Tốc độ kế (3h LT/6h TH)
Nhóm nội dung Tên chương & Chủ đề Trọng tâm kiến thức và thiết bị
I. Lý thuyết đại cương Chương 1: Khái niệm về đo lường điện Định nghĩa phép đo, phương trình $X = A_x \cdot X_0$; phân loại đo trực tiếp, gián tiếp, so sánh, hợp bộ, thống kê; cấu tạo cơ cấu từ điện, điện từ, điện động, cảm ứng; phân tích các dạng sai số.
II. Đo đại lượng cơ bản Chương 2: Đo dòng điện
Chương 3: Đo điện áp		 Cấu tạo Am-pe mét và Vôn mét (từ điện, điện từ, điện động, nhiệt điện); mạch mở rộng thang đo bằng điện trở Sun ($R_s$), biến dòng ($TI$), điện trở phụ ($R_p$), biến điện áp ($TU$); mạch bù nhiệt bằng dây Manganin, bù tần số bằng tụ điện $C$ và cuộn cảm $L$.
III. Đo điện trở & Thiết bị vạn năng Chương 4: Đo điện trở cách điện bằng Mê-gôm mét
Chương 5: Sử dụng VOM		 Mê-gôm mét cơ cấu phát điện quay tay 500V–1000V (70–80 vòng/phút) và Mê-gôm mét điện tử LCD; tiêu chuẩn đánh giá cách điện ($>5,\text{M}\Omega$, $1\text{–}5,\text{M}\Omega$, $\ge 0{,}5,\text{M}\Omega$, $<0{,}5,\text{M}\Omega$); cấu tạo VOM cơ/số, kỹ thuật đo $U, I, R$, kiểm tra tiếp điểm, điốt, tranzitor (N-P-N, P-N-P).
IV. Đo công suất & Điện năng Chương 6: Đo công suất bằng Oát mét
Chương 7: Đo điện năng 1 pha
Chương 8: Đo điện năng 3 pha		 Oát mét điện động một pha, sơ đồ nối dây cuộn áp mắc trước/mắc sau; công tơ cảm ứng 1 pha (EMIC CV140), hằng số công tơ $C_p = N/W$ ($\text{vòng/kWh}$); công tơ 3 pha 3 phần tử (11 trụ đấu dây) cho tải không đối xứng và 2 phần tử cho mạch 3 pha đối xứng không dây trung tính.
V. Đo chuyên dụng & Đại lượng khác Chương 9: Sử dụng máy hiện sóng
Chương 10: Đo điện trở tiếp đất bằng Ter-rô-mét
Chương 11: Đo bằng thước cặp
Chương 12: Đo bằng Pan-me
Chương 13: Đo tốc độ bằng tốc độ kế		 Sơ đồ khối và phân loại máy hiện sóng; phương pháp cắm cọc đo tiếp đất an toàn bằng Ter-rô-mét; kỹ thuật đọc du xích thước cặp đo đường kính/độ sâu; Pan-me đo đường kính dây điện từ; máy đo tốc độ chớp quang học Stroboscope.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các khối lý thuyết chuẩn mực của kỹ thuật đo lường:

  1. Phương trình cơ bản của phép đo: Biểu diễn quan hệ định lượng giữa đại lượng cần đo $X$, đơn vị chuẩn $X_0$ và kết quả số $A_x$ qua công thức $X = A_x \cdot X_0$.
  2. Nguyên lý chuyển đổi năng lượng trong cơ cấu chỉ thị:
    • Cơ cấu từ điện: Tác động tương hỗ giữa từ trường nam châm vĩnh cửu và dòng điện khung dây mang dòng tạo mô men quay cân bằng với lò xo cản xoắn ốc ($M_q = M_c$).
    • Cơ cấu điện động: Tương tác từ trường giữa cuộn dây tĩnh và cuộn dây động mang dòng, góc lệch tỉ lệ với tích dòng điện $\alpha = f(I_1 \cdot I_2)$.
    • Cơ cấu cảm ứng: Tác động giữa từ thông xoay chiều $\Phi_1, \Phi_2$ của cuộn dòng/cuộn áp với dòng điện xoáy cảm ứng $i_1, i_2$ trên đĩa nhôm, tạo mô men quay tỉ lệ với công suất tác dụng ($M_q = K_1 \cdot P$).
  3. Mô hình mạch mở rộng giới hạn đo và bù sai số:
    • Nguyên lý phân dòng qua Sun điện trở ($R_s$) và cảm ứng biến dòng $TI$.
    • Nguyên lý phân áp qua điện trở phụ ($R_p$) chế tạo bằng hợp kim manganin có hệ số nhiệt điện trở thấp; mạch lọc tích hợp điện dung $C$ và điện cảm $L$ triệt tiêu sai số phụ thuộc tần số nguồn xoay chiều.

Kỹ năng phát triển

Người học được rèn luyện các kỹ năng kỹ thuật và năng lực nghề nghiệp:

  • Kỹ năng thao tác và hiệu chuẩn thiết bị: Sử dụng thành thạo VOM cơ/số, đồng hồ Mê-gôm mét quay tay đạt tốc độ quy chuẩn 70–80 vòng/phút, cân chỉnh điểm $0,\Omega$ qua núm xoay 0ΩADJ, lắp đặt và căn chỉnh đĩa nhôm công tơ điện thông qua vít điều chỉnh vị trí nam châm hãm.
  • Kỹ năng đọc sơ đồ và đấu nối an toàn: Phân tích sơ đồ 4 trụ của công tơ 1 pha, sơ đồ 11 trụ đấu dây của công tơ 3 pha 3 phần tử (vào các pha tại trụ 1, 4, 7, trung tính trụ 10; ra tại trụ 3, 6, 9, trung tính trụ 11); xác định đúng dấu cực tính quy ước ($*$) của cuộn áp và cuộn dòng trên oát mét nhằm tránh hiện tượng kim chỉ thị hoặc đĩa nhôm quay ngược.
  • Kỹ năng kiểm tra, chẩn đoán hệ thống: Đo xác định cực tính Anode - Cathode của Diode; phân định chân $B, C, E$ và chủng loại NPN/PNP của transistor; đánh giá an toàn điện trở cách điện của cuộn dây máy điện so với vỏ máy hoặc giữa các pha theo thang tiêu chuẩn kỹ thuật ($>5,\text{M}\Omega$: tốt; $1\text{–}5,\text{M}\Omega$: trung bình; $\ge 0{,}5,\text{M}\Omega$: đạt mức tối thiểu cho phép).

Phương pháp giảng dạy và học tập

Giáo trình được xây dựng theo mô hình đào tạo mô đun kỹ thuật thực hành tích hợp, với tỷ trọng thời gian thực hành chiếm 64,4% (29/45 giờ). Tiến trình dạy học yêu cầu giảng viên giảng giải cô đọng phần lý thuyết và sơ đồ mạch đo, sau đó chuyển trọng tâm sang hướng dẫn học sinh thao tác trên thiết bị, bàn thực hành hoặc hệ thống điện thật.

Hệ thống bài tập và thực hành trong tài liệu được thiết kế bám sát các tình huống kỹ thuật cụ thể:

  • Bài toán tính toán sai số thiết bị: Tính toán giới hạn đo trên, giới hạn đo dưới và sai số phần trăm theo sai số tương đối quy đổi của thiết bị (ví dụ: cơ cấu đo có thang cực đại $100,\text{mA}$, sai số quy đổi $\pm 1%$ tại độ lệch cực đại, 0,5 độ lệch cực đại và 0,1 độ lệch cực đại).
  • Tính toán lựa chọn thiết bị đo theo tải tiêu thụ: Bảng tính phụ tải cho căn hộ dân dụng (gồm 6 bộ đèn huỳnh quang $0{,}58,\text{A}$, đèn compact $1{,}24,\text{A}$, 4 quạt bàn $0{,}84,\text{A}$, tủ lạnh $0{,}45,\text{A}$, nồi cơm điện $1000,\text{W}$, bình nước nóng trực tiếp $13{,}6,\text{A}$, tổng dòng điện $32,\text{A}$) để đưa ra quyết định kỹ thuật chọn công tơ 1 pha EMIC CV140 loại $10(40),\text{A}$.
  • Quy trình thực hành đo cách điện 4 bước: Kiểm tra ngắn mạch que đo ($0,\text{M}\Omega$), kiểm tra tiếp xúc vỏ máy, đo cách điện giữa các đầu dây pha (cuộn $CZ$ với $AX$, $CZ$ với $BY$, $BY$ với $AX$), và đo cách điện từng cuộn dây đối với vỏ máy điện.
  • Quy trình kiểm định sơ bộ công tơ điện: Thử nghiệm công tơ EMIC $220,\text{V}$ – $10(30),\text{A}$ ($C_p = 600,\text{rev/kWh}$) bằng tải bóng đèn tiêu chuẩn $220,\text{V} - 100,\text{W}$, kiểm tra tốc độ quay lý thuyết chuẩn xác ($1,\text{vòng/phút}$).

Phương pháp đánh giá được thực hiện tích hợp liên tục trong quá trình thực hành, kiểm tra năng lực đấu nối mạch điện không gây chập mạch, độ chính xác khi đọc thang đo chia độ ngược (thang đo $\Omega$ trên VOM) và chia khoảng đều (thang đo $DCV, ACV$), cùng ý thức bảo quản thiết bị, chống va đập cơ khí làm gãy trục quay hoặc giãn lò xo cản.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh hệ thống thiết bị đo thực tế tại Việt Nam với các điểm trọng tâm:

  1. Khảo sát song song hai thế hệ thiết bị cơ và điện tử: Giáo trình đối chiếu trực quan giữa các thiết bị đo cơ truyền thống (cơ cấu chỉ thị kim từ điện, máy phát điện quay tay, công tơ cơ khí đĩa nhôm) và thiết bị kỹ thuật số hiện đại (đồng hồ vạn năng điện tử LCD, Mê-gôm mét điện tử hiển thị số tích hợp nút bấm TEST). Điều này giúp người học hiểu bản chất cơ điện tử trước khi vận hành các máy đo tự động.

  2. Dẫn chứng thông số kỹ thuật công nghiệp chuẩn mực: Tài liệu tích hợp các thông số kỹ thuật thực tế của hãng chế tạo thiết bị đo lường EMIC Việt Nam:

    • Dòng điện định mức và quá tải: $5(20),\text{A}$, $10(40),\text{A}$ (khả năng chịu quá tải đạt tới $400%$ dòng định mức).
    • Hằng số công tơ chuẩn $C_p$: $225,\text{rev/kWh}$, $450,\text{rev/kWh}$, $600,\text{rev/kWh}$ đối với công tơ 1 pha và dải hằng số $45, 60, 90, 140, 250, 450, 900, 1800,\text{rev/kWh}$ đối với công tơ 3 pha.
    • Cấp chính xác tiêu chuẩn: Class 1 ($CL1$) và Class 2 ($CL2$).

  3. Mở rộng phạm vi đo lường sang các đại lượng không điện: Không chỉ giới hạn ở các thông số điện áp hay dòng điện, giáo trình trang bị phương pháp đo kích thước cơ khí phục vụ sửa chữa quấn dây máy điện (sử dụng Pan-me đo đường kính dây emay điện từ, thước cặp đo bề rộng/độ sâu rãnh stator) và phương pháp đo vận tốc động cơ không tiếp xúc bằng quang học qua máy chớp Stroboscope.

  4. Chuẩn hóa quy định an toàn và quy cách lắp đặt: Tài liệu nêu rõ quy chuẩn lắp đặt công tơ: yêu cầu kẹp chì kỹ thuật của cơ quan kiểm định nhà nước và kẹp chì thương mại của đơn vị bán điện; độ cao treo công tơ trên cột ($2{,}5,\text{m}$), trong nhà ($\ge 1{,}7,\text{m}$); quy chuẩn sử dụng tủ sắt sơn tĩnh điện, inox hoặc composite tích hợp khí cụ đóng cắt bảo vệ (aptomat/cầu chì $20,\text{A}\text{–}40,\text{A}$).

Đối tượng sử dụng giáo trình

Giáo trình Đo lường điện được thiết kế cho các nhóm đối tượng cụ thể:

               - Tra cứu tiêu chuẩn cách điện, cách mắc 11 trụ công tơ 3 pha
               - Vận hành Mê-gôm mét, Ter-rô-mét và kiểm tra bán dẫn qua VOM
  • Học sinh, sinh viên trình độ trung cấp và cao đẳng: Tài liệu học tập bắt buộc cho học sinh chuyên ngành Công nghệ Kỹ thuật điện - điện tử; tài liệu tham khảo cho sinh viên các ngành kỹ thuật lân cận như Điện công nghiệp, Kỹ thuật lắp đặt điện và Điều khiển tự động khí cụ điện, Vận hành nhà máy thủy điện.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần nền tảng gồm Linh kiện điện tử và Điện tử cơ bản trước khi học mô đun MĐ16 để có khả năng nhận biết linh kiện và hiểu nguyên lý mạch điện một chiều/xoay chiều.
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để thiết kế giáo án tích hợp theo khung phân bổ 45 giờ (15 giờ lý thuyết, 29 giờ thực hành, 1 giờ kiểm tra), xây dựng các phiếu hướng dẫn thực tập xưởng và đề thi đánh giá kỹ năng tay nghề.
  • Kỹ thuật viên tại các cơ sở sản xuất: Dùng làm sổ tay tra cứu quy trình đo kiểm, phương pháp xác định cực tính cuộn dây, kỹ thuật đo tiếp địa bảo vệ bằng Ter-rô-mét và phương pháp chọn công tơ theo phụ tải thực tế.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Trung cấp cho ngành Công nghệ Kỹ thuật điện - điện tử tại Trường Trung cấp Công nghệ và Du lịch Hà Nội, đồng thời làm tài liệu tham khảo cho ngành vận hành nhà máy thủy điện và điện công nghiệp.

2. Cần hoàn thành những môn học nào trước khi học giáo trình này?

Theo quy định chương trình đào tạo tại mục Vị trí mô đun, người học bắt buộc phải hoàn thành các môn học cơ sở gồm Linh kiện điện tử và Điện tử cơ bản.

3. Giáo trình có đề cập đến các thiết bị đo điện tử hiện đại không hay chỉ tập trung vào cơ cấu đo cơ khí?

Giáo trình giảng dạy song song cả hai nhóm: các cơ cấu chỉ thị cơ truyền thống (từ điện, điện từ, điện động, cảm ứng, máy phát điện quay tay) và các thiết bị điện tử kỹ thuật số hiện đại (đồng hồ VOM hiển thị số màn hình LCD, Mê-gôm mét điện tử có nút bấm TEST, máy đo tốc độ quang học Stroboscope).

4. Quy trình đo điện trở cách điện của máy điện bằng Mê-gôm mét được thực hiện như thế nào?

Người học thực hiện đo qua 4 bước: (1) Kiểm tra đồng hồ và tiếp xúc que đo ($0,\text{M}\Omega$ khi chập que và quay $70\text{–}80,\text{vòng/phút}$); (2) Đo điện trở cách điện giữa các cặp cuộn dây pha riêng biệt ($CZ$ với $AX$, $CZ$ với $BY$, $BY$ với $AX$); (3) Đo cách điện giữa từng cuộn dây với vỏ kim loại máy điện; (4) Đối chiếu giá trị đo với thang tiêu chuẩn ($>5,\text{M}\Omega$: tốt; $\ge 0{,}5,\text{M}\Omega$: đạt chuẩn tối thiểu cho phép vận hành).

5. Sơ đồ đấu nối của công tơ điện 3 pha 3 phần tử có bao nhiêu trụ đấu dây?

Công tơ 3 pha 3 phần tử có tổng cộng 11 trụ đấu dây theo thứ tự từ trái sang phải: các trụ 1, 4, 7 là đầu vào của 3 pha A, B, C; trụ 10 là đầu vào dây trung tính; các trụ 3, 6, 9 là đầu ra 3 pha A, B, C; trụ 11 là đầu ra dây trung tính; các trụ 2, 5, 8 có kích thước nhỏ hơn là đầu vào của 3 cuộn áp đấu hình sao.

Kết luận

Giáo trình Đo lường điện (MĐ16) là tài liệu đào tạo có cấu trúc chặt chẽ, kết hợp đồng bộ giữa lý thuyết đo lường mạch điện và kỹ năng thực hành nghề điện - điện tử. Nội dung giáo trình cung cấp đầy đủ các nguyên lý hoạt động của 4 cơ cấu đo thị dụng, phương pháp mở rộng dải đo dòng - áp, quy trình vận hành thiết bị đo điện trở, công suất, điện năng 1 pha và 3 pha, cùng các phép đo thông số cơ khí phụ trợ.

Tiến trình học tập được thiết kế mạch lạc từ làm chủ đồng hồ vạn năng VOM cơ/số, máy đo chuyên dụng (Mê-gôm mét, Ter-rô-mét, Oát mét, Công tơ EMIC) đến thực hành đấu nối hệ thống công nghiệp và kiểm tra an toàn điện thế. Để mở rộng kiến thức, người học có thể kết hợp nghiên cứu các tài liệu chuyên ngành về thiết kế hệ thống đo lường tự động và kỹ thuật cảm biến công nghiệp.
