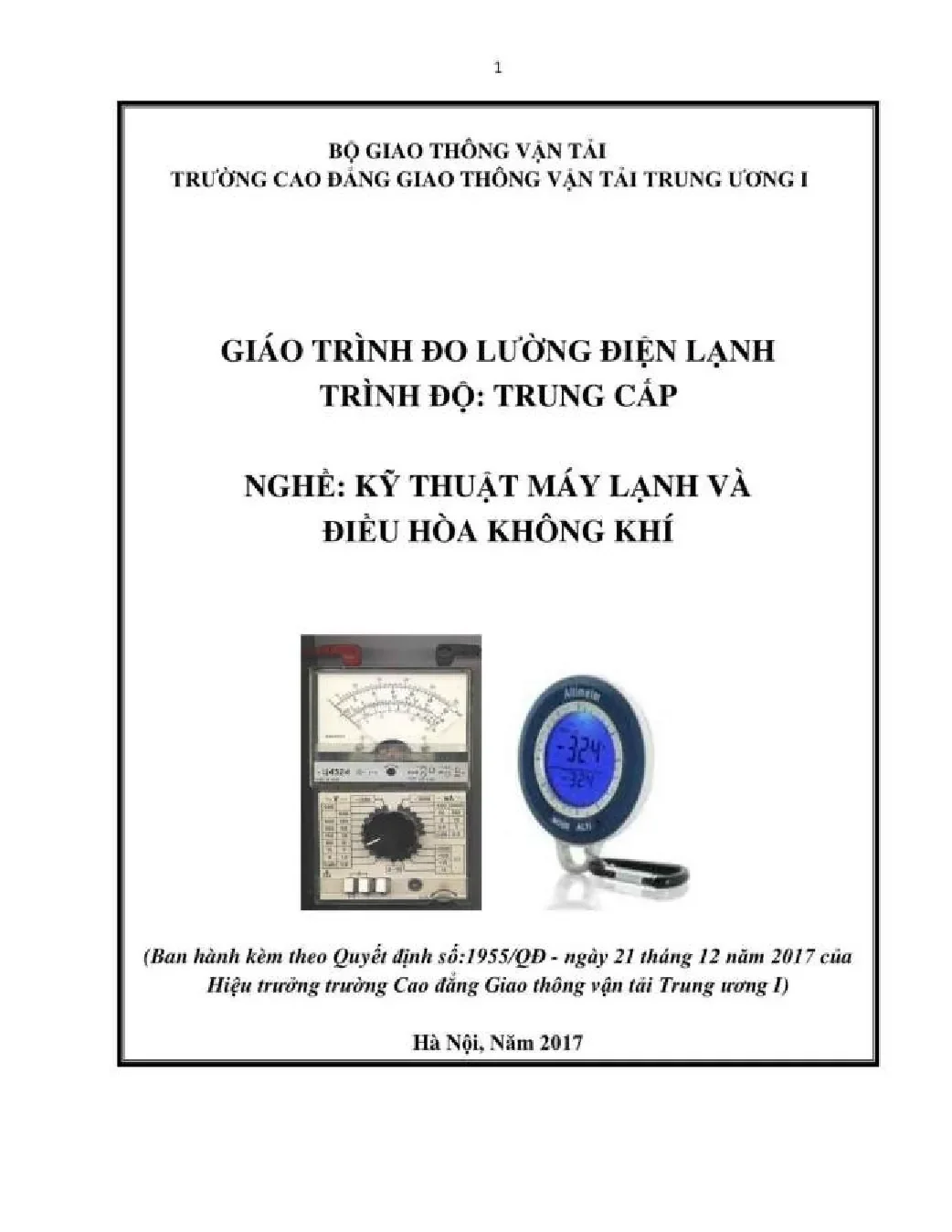

BQ GIAO THONG VAN TAL TRUONG CAO DANG GIAO THONG VAN TAI TRUNG UONG I GIAO TRINH DO LUONG DIEN LANH TRINH DQ: TRUNG CAP NGHE: KY THUAT MAY LANH VA DIEU HÒA KHÔNG KHÍ (Ban hành kèm theo Quyết định số:1955/QĐ - ngày 21 thắng 12 năm 2017 của Hiệu trưởng trường Cao đẳng Giao thông vận tải Trung wong 1) Hà Nội, Năm 2017 3 LOI GIOI THIỆU Mô đun đo lường điện lạnh là mô đun vẻ các thiết bị đo lường các thiết bị rất quan trọng được sử dụng rộng rãi trong một số ngành công nghiệp, đặc biệt trong ngành kỹ thuật lạnh và điều hòa không khí. Giáo trình này được biên soạn nhằm cung cấp cho sinh viên các kiến thức cơ bản về lý thuyết cũng như thực hành Đo Lường Điện Lạnh. Giáo trình gồm 6 bài đề cập đến những thiết bị đo lường như: nhiệt độ, độ âm, áp suất, lưu lượng, các dụng cụ đo điện như đo Vôn, Ampe, điện trở. giúp sinh viên nắm rõ lý thuyết và thao tác thực hành chuẩn và chính xác.
4 MỤC LỤC ĐÈ MỤC TRANG 1. Lời giới thiệu 3 2. CHƯƠNG TRÌNH: MÔ ĐUN ĐO LƯỜNG ĐIỆN LẠNH 7 Bài mỡ đầu 9 Bài 1: NHỮNG KHÁI NIỆM CƠ BẢN VẺ ĐO LƯỜNG 10 1. Định nghĩa và phân loại phép đo 10 1.
Định nghĩa về đo lường 10 1.2 Phân loại đo lường 10 2. Các tham số đặc trưng cho phẩm chất của dụng cụ đo H 2. Lý thuyết về những tham số đặc trưng cho phẩm chất của dụng cụ đo 11 2. Những tham số đặc trưng cho phẩm chất của dụng cụ đo.
Sơ lược về sai số đo lường l3 3.1 Khái niệm về sai số đo lường 13 3.2 Sơ lược về các sai số đo lường 13 Bài 2: ĐO LƯỜNG ĐIỆN 18 1. Khái niệm chung - các cơ cấu đo điện thông dụng 18 1.1 Khái niệm chung 18, 1. Các cơ cấu đo điện thông dụng 19 2. Do ding điện 23 2.Cấu tạo, nguyên lý làm việc của dụng cụ đo dòng điện 23 2.2 Các phương pháp đo dòng điện 25 2.3 MG rong thang do 25 2.4 Điều chỉnh các dụng cụ đo 26 2.6 Ghỉ chép, đánh giá kết quả đo.1 Cấu tạo, nguyên lý làm việc của các dụng cụ đo điện áp.2 Các phương pháp đo điện áp 31 3.3 Mở rộng thang đo.4 Điều chỉnh các dụng cụ đo 34 3.6 Ghỉ chép đánh giá kết quả đo 35 4.
Đo công suất 38 5, Do điện trờ 44 Bai 3: DO NHIET DO 50 5 1. Khái niệm và phân loại các dụng cụ đo nhiệt độ 1.1 Khái niệm về nhiệt độ va thang đo nhiệt đội 50 1.2 Phân loại các dụng cụ đo nhiệt đô 3 2. Đo nhiệt độ bằng nhiệt kế giãn nở 53 2. Cấu tao, nguyên lý làm việc cúa dụng cụ đo nhiệt độ 53 2.
Điều chỉnh các dụng cụ đo. Đo nhiệt độ bằng nhiệt kế dãn nở chất rắn 55 2. Đo nhiệt độ bằng nhiệt kế dãn nở chất lỏng 56 2.5 Ghi chép, đánh giá kết quả đo. Đo nhiệt độ bằng nhiệt kế kiểu áp kế 59 3.Cấu tạo,nguyên lý làm việc của dụng cụ đo nhiệt độ kiểu áp kế 59 3.
Điều chỉnh các dụng cụ đo 60 3. Đo nhiệt độ bằng nhiệt áp kế chất lỏng. Đo nhiệt độ bằng nhiệt áp kế chất khí 61 3. Đo nhiệt độ bằng nhiệt áp kế hơi bão hoà 61 3.
Ghi chép, đánh giá kết quả đo. Đo nhiệt độ bằng cặp nhiệt 65 4.1 Hiệu ứng nhiệt điện và nguyên lý đo 65 4. Các phương pháp nối cặp nhiệt 66 4. Các phương pháp bù nhiệt độ đầu tự do cặp nhiệt o7 4.
Vật liệu dùng chế tạo cặp nhiệt và các cặp nhiệt thường dùng 68 4. Cấu tạo cặp nhiệt 69 4. Đồng hỗ thứ cắp dùng với cặp nhiệt 69 4. Ghi chép, đánh giá kết quả đo.
Đo nhiệt độ bằng nhiệt kế điện trở 4 5. Vật liệu dùng chế tạo nhiệt kế điện trở 75 5. Các nhiệt kế điện trở thường dùng và cấu tạo. 75 Nhiệt kế điện trở bạch kim 75 5.4 Nhiệt kế điện trở đồng 15 5.
Nhiệt kế điện trở sắt và nikel T5 5. Nhiệt kế điện trở bán dẫn 15 Bài 4. ĐO ÁP SUÁT VÀ CHÂN KHÔNG 80 1. Khái niệm cơ bản - phân loại các dụng cụ đo áp suất 80 1.
Khái niệm về áp suất và thangđo áp suất 80 1.2 Phân loại các dụng cụ đo áp suất 81 2. Đo áp suất bằng áp kế chất lỏng. Cấu tạo, nguyên lý làm việc của dụng cụ đo áp suất 82 2. Điều chỉnh các dụng cụ đo 2.
Đo áp suất bằng áp kế cột chất lỏng - ống thủy tỉnh. Đo áp suất bằng áp kế phao.5 Ghi chép, đánh giá kết quả đo. Đo áp suất bằng áp kế đàn 85 3. Cấu tạo, nguyên lý làm việc 85 3.
Điều chỉnh các dụng cụ đo 88 3. Đo áp suất bằng áp kế hình khuyên ( Ống buốc đông ) 88 3. Đo áp suất bằng áp kế kiểu hộp đèn xếp. Đo áp suất bằng áp kế ống lò xo 88 3.
Ghi chép, đánh giá kết quả đo. Khái niệm và phân loại các dụng cụ đo lưu lượng 93 1.2 Phân loại các dụng cụ đo lưu lượng 2, Đo lưu lượng bằng công tơ đo lượng chất lỏng BEELER 2.1 Đồng hồ nước 2.2 Đồng hồ đo tốc độ 3, Do lưu lượng theo áp suất động của dòng chảy. Đo lưu lượng bằng phương pháp tiết lưu 97 4.3 Nguyên lý đo lưu lượng 98 Bài 6. Khái niệm chung.1 Các khái niệm cơ bản 103 1.2 Các phương pháp đo độ m.
Các dụng cụ dùng để đo am 105 2.1 Âm kế dây tóc 105 2.2 Âm kể ngưng tụ.3 Âm kế điện ly 106 2.4 Âm kế tụ điện polyme. 107 TÀI LIỆU THAM KHẢO "1 7 TEN MO DUN: DO LUONG DIEN - LANH .Mã số mô dun: MD 24 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: ~ Đo lường điện - lạnh là mô đun chuyên môn trong chương trình nghề máy lạnh và điều hoà không khí ~ Mô đun được sắp xếp sau khi học xong các môn học cơ sở. ~ Lả mô đun quan trọng và không thể thiếu trong nghề kỹ thuật máy lạnh và điều hoà không khí vì trong quá trình lắp đặt. vận hành, bảo dưỡng, sửa chữa máy lạnh chúng ta thường xuyên phải sử dụng các dụng cụ đo kiểm tra về dòng điện, điện áp, công suất, điện trở, nhiệt độ, áp suất, lưu lượng, độ âm.
Mục tiêu của mô đun: - Trình bày được những khái niệm cơ bản, các phương pháp và các loại dụng. cụ về do lường nhiệt, đo lường điện, do áp suất, lưu lượng; ~ Phân tích được nguyên lý cấu tạo, làm việc của các dụng cụ đo lường và biết ứng dụng trong quá trình làm việc; - Lựa chọn được dụng cụ đo cho phù hợp với công việc: Chọn độ chính xác của các dụng cụ đo, thang đo và sử lý được kết quả đo; ~ Đo được chính xác và đánh giá các đại lượng đo được về điện, điện áp, công suất, điện trở, nhiệt độ, áp suất, lưu lượng và độ am; ~ Cẩn thận, kiên trì; -Thu xếp nơi làm việc gọn gảng ngăn nap; ~ Đảm bảo an toàn cho người và thiết bi. Nội dung của mô đun: sẽ Thời gian 9P 'Tên các bài trong mô dun Tổng Lý | Thực | Kiểm số _| thuyết | hành | tra* 1 | Mediu 1 2 2__| Nhiing khái niệm cơ bản về đo lường |_ 6 3 3 | 1 3_ | Đo lường điện 12 | 4 7/1 4 | Do nhigt d6 12 | 4 6 | 1 5 _ | Đo áp suất và chân không 12 4 7 6 | Đolưu lượng 6 3 3 7 | Do do am 10 | 4 5s J1 8 | Kiểm tra kết thúc 1 2 Cộng 60 | 24 | 30 | 6 BÀI MỞ ĐÀU 'Từ xa xưa con người đã biết cách dùng đo lường để ứng dụng vào trong cuộc sống sinh hoạt của mình như biết cách so sánh, đối chiếu khối lượng hàng hóa, ngân lượng.trong trao đổi buôn bán, biết cách do các kích thước dé xác định chu vi diện tích đất. Ngày nay cùng với sự phát triển của khoa học kỹ thuật là sự không ngừng phát triển của kỹ thuật đo lường.
Chính nhờ đo lường mà con người đã không ngừng hoàn thiện khoa học kỹ thuật, khoa học ứng dụng. và thông qua đo lường trong các thí nghiệm mà người ta tìm ra các qui luật, các công thức thực nghiệm phục vụ cho khoa học kỹ thuật và đời sống con người. Kỹ thuật đo lường nhiệt lạnh có liên quan nhiều đến quy trình công nghiệp, kể cả trong cuộc sống sinh hoạt con người “Trong công nghệ nhiệt điện lạnh., các thiết bị nhiệt ngày càng phát triển do đó yêu cầu về dụng cụ và phương pháp đo lường phải thích hợp. Mặt khác muốn tự động hóa quá trình sản xuất thì trước hết cần đảm bảo khâu đo lường nhiệt.
Do đó yêu cầu cán bộ kỹ thuật cần nắm được nguyên lý, thành thạo trong lựa chọn và sử dụng các dụng cụ đo và phương pháp đo, có khả năng nhận biết các nguyên nhân sai số và biết cách khử các nguyên nhân đỏ phục vụ tốt cho vận hành bảo trì sửa chữa thiết bị và hệ thống. IỮNG KHÁI NIỆM CƠ BẢN VẺ ĐO LUONG Mã bài: MP 24 - 01 “Trong kỹ thuật đo lường thì vấn để quan trọng nhất đó là tính chính xác của. Do đó muốn kết quả đo cảng chính xác thì người thực hiện đo lường. cần phải nắm vững được các phương pháp đo, cũng như sử dụng thành thạo thiết bị đo, nắm được các tham số đặc trưng cho phẩm chất của dụng cụ đo, từ đó biết cách khử các nguyên nhân sai số đảm bảo kết quả đo là chính xác nhất, phục vụ tốt cho.
quá trình vận hành, bảo trì, sửa chữa thiết bị và hệ thống. Mục tiêu: ~ Trình bày được một số khái niệm cơ bản về đo lường: - Trình bày được định nghĩa, phân loại các phép đo; ~ Đọc hiểu được, chuyển đổi những tham số đặc trưng cho phim chit, các sai số của dụng cụ đo; ~ Cẩn thận, chính xác, khoa học. Nội dung chính: 1. ĐỊNH NGHĨA VẢ PHÂN LOẠI PHÉP ĐO: * Muc tié Sinh viên nắm được định nghĩa và phân loại được các loại phép do 1.1 Định nghĩa về đo lường: Đo lường là hành động cụ thể thực hiện bằng công cụ đo lường để tìm trị số của một đại lượng chưa biết biểu thị bằng đơn vị đo lường.
Kết quả đo lường là giá trị bằng số của đại lượng cẳn đo Ax nó bằng tỷ số của đại lượng cần đo X và đơn vị đo X,.
